Mantenimiento y ajustes periódicos
6-14
6
SAU20071
Líquido refrigerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAUE3460Para comprobar el nivel de líquido refri-
gerante
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Desmonte el carenado C del lado iz-
quierdo. (Véase la página 6-8).
3. Mantenga el vehículo en posición ver-
tical.
NOTA
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.
4. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTA
El líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
5. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito.
6. Añada líquido refrigerante hasta la
marca de nivel máximo y coloque el
tapón del depósito. ¡ADVERTENCIA!
Quite solamente el tapón del depó-
sito de líquido refrigerante. No quite
nunca el tapón del radiador cuando
el motor esté caliente.
[SWA15162]
ATENCIÓN: Si no dispone de líqui-
do refrigerante, utilice en su lugar
agua destilada o agua blanda del
grifo. No utilice agua dura o agua
salada, ya que resultan perjudicia-
les para el motor. Si ha utilizado
agua en lugar de líquido refrigeran-
te, sustitúyala por este lo antes po-
sible; de lo contrario el sistema de
1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón del depósito de líquido refrigerante
1
2
3FULL
LOW
ZAUE3384
1
ZAUE3385
UB5GS0S0.book Page 14 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-15
6
refrigeración no estará protegido
contra las heladas y la corrosión. Si
ha añadido agua al líquido refrige-
rante, haga comprobar lo antes po-
sible en un concesionario Yamaha
el contenido de anticongelante en
el líquido refrigerante; de lo contra-
rio disminuirá la eficacia del líquido
refrigerante.
[SCA10473]
7. Monte el carenado.
SAU33032Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382]SAUM2391
Cambio del filtro de aire y limpie-
za del tubo de drenaje
Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Haga
cambiar el filtro de aire en un concesionario
Yamaha con mayor frecuencia si conduce
en lugares especialmente húmedos o pol-
vorientos. Además deben comprobar fre-
cuentemente el tubo de drenaje de la caja
del filtro de aire y limpiarlo según sea nece-
sario.
Para limpiar el tubo de drenaje de la caja
del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo, en el lado de la
caja del filtro de aire.
2. Si encuentra suciedad o agua des-
monte el tubo, límpielo y vuélvalo a
montar. Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.15 L (0.16 US qt, 0.13 Imp.qt)
1. Tubo de drenaje del filtro de aire
ZAUM1594
UB5GS0S0.book Page 15 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-16
6
SAU34302
Ajuste del ralentí del motor
Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a
continuación y según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado gi-
rando el tornillo de ajuste del ralentí. Para
subir el ralentí del motor gire el tornillo en la
dirección (a). Para bajar el ralentí del motor
gire el tornillo en la dirección (b).
NOTA
Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar el
ajuste.
SAU48434
Ajuste del juego libre del puño
del acelerador
Mida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
ajústelo del modo siguiente.
NOTA
El ralentí del motor debe estar correcta-
mente ajustado antes de comprobar y ajus-
tar el juego libre del puño del acelerador.
1. Desplace la cubierta de goma hacia
atrás.
2. Afloje la contratuerca.
3. Para incrementar el juego libre del
puño del acelerador gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre del puño del acelerador
gire la tuerca de ajuste en la dirección
(b).
1. Tornillo de ajuste del ralentí
Ralentí del motor:
1250–1550 r/min
ZAUE3388
(a)(b)
1
1. Juego libre del puño del acelerador
Juego del puño del acelerador:
3.0–5.0 mm (0.12–0.20 in)
ZAUM1595
1
UB5GS0S0.book Page 16 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-17
6
4. Apriete la contratuerca y deslice la
funda de goma a su posición original.
SAU21403
Holgura de las válvulas
Las válvulas son un componente importan-
te del motor. Dado que la holgura de las
válvulas varía con el uso, se debe compro-
bar y ajustar a los intervalos que se especi-
fican en el cuadro de mantenimiento
periódico. El desajuste de las válvulas pue-
de ocasionar una mezcla de aire-gasolina
inadecuada, ruido del motor y, en última
instancia, puede dañar el motor. Para evi-
tarlo, haga comprobar y ajustar la holgura
de las válvulas a intervalos regulares en su
concesionario Yamaha.
NOTA
Este servicio debe realizarse con el motor
frío.

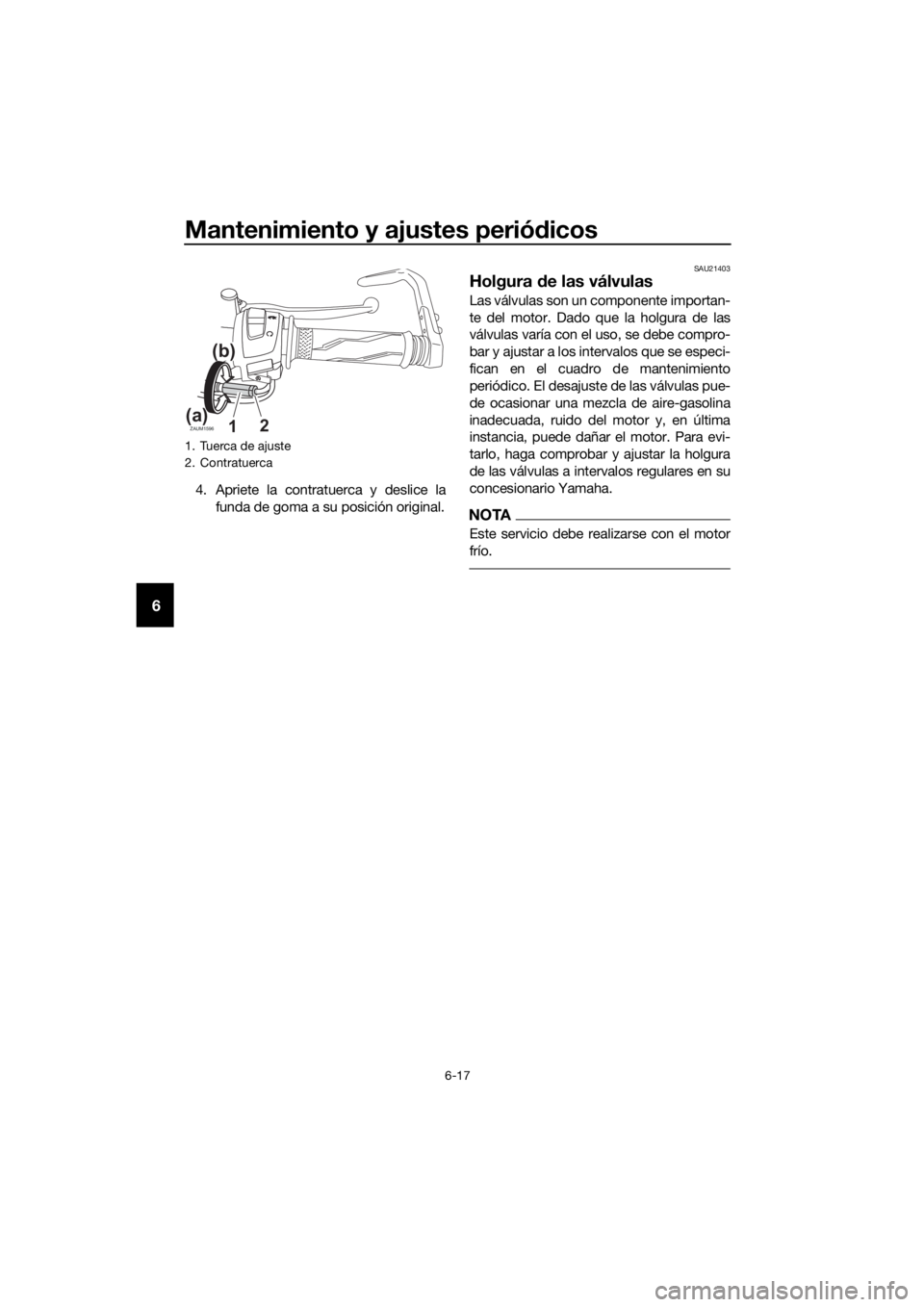

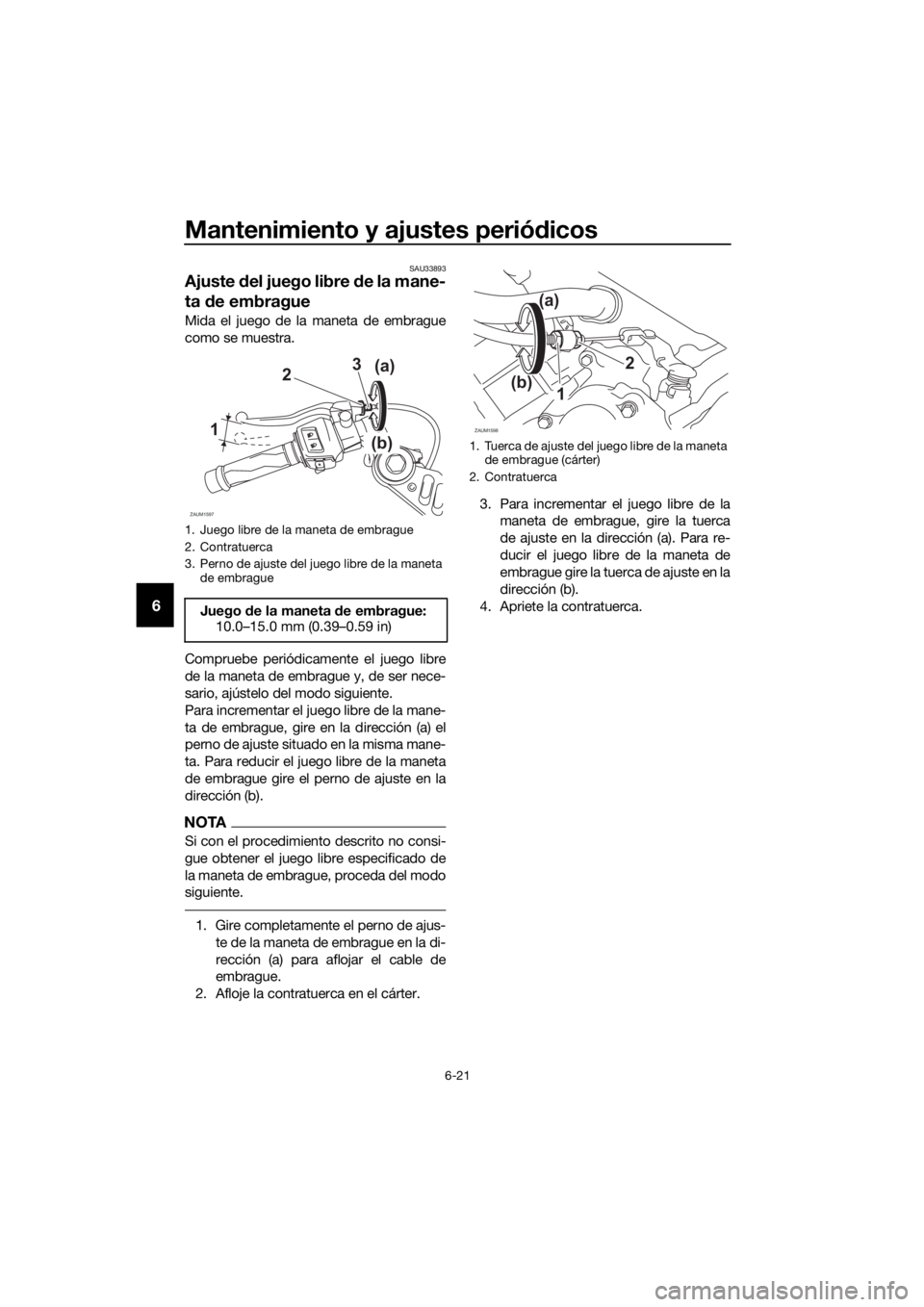

1. Tuerca de ajuste
2. Contratuerca
ZAUM159612(a)
(b)
UB5GS0S0.book Page 17 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-18
6
SAU77620
Neumáticos
Los neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargado
puede ocasionar un accidente.
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
1 persona:
Delantero:
200 kPa (2.00 kgf/cm2, 29 psi)
Tr a s e r o :
220 kPa (2.20 kgf/cm2, 32 psi)
2 personas:
Delantero:
200 kPa (2.00 kgf/cm2, 29 psi)
Tr a s e r o :
220 kPa (2.20 kgf/cm2, 32 psi)
Carga máxima*:
178 kg (392 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios

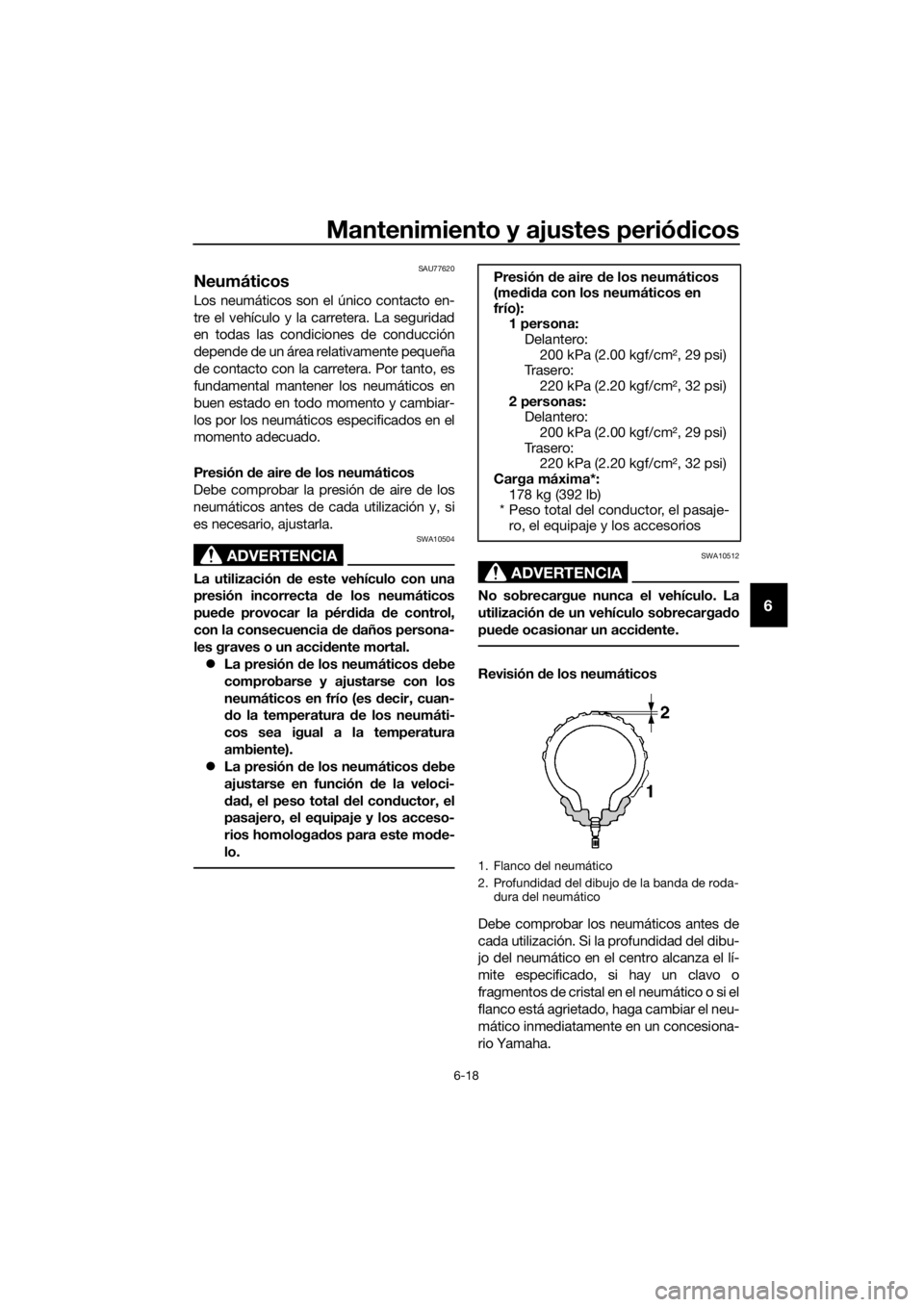

1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
UB5GS0S0.book Page 18 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-19
6
NOTA
Los límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA16101
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabilidad del
vehiculo pueden ser diferentes, lo
que podría ocasionar un accidente.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta velocidad.
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
123
UB5GS0S0.book Page 19 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-20
6
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.SAU21963
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático. Neumático delantero:
Ta m a ñ o :
100/80-17M/C 52S
Marca/modelo:
MICHELIN PILOT STREET
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
V3002 (original)
Neumático trasero:
Ta m a ñ o :
140/70-17M/C 66S
Marca/modelo:
MICHELIN PILOT STREET
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
V3002 (original)
UB5GS0S0.book Page 20 Tuesday, August 14, 2018 8:53 AM

Mantenimiento y ajustes periódicos
6-21
6
SAU33893
Ajuste del juego libre de la mane-
ta de embrague
Mida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire en la dirección (a) el
perno de ajuste situado en la misma mane-
ta. Para reducir el juego libre de la maneta
de embrague gire el perno de ajuste en la
dirección (b).
NOTA
Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado de
la maneta de embrague, proceda del modo
siguiente.
1. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
2. Afloje la contratuerca en el cárter.3. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca
de ajuste en la dirección (a). Para re-
ducir el juego libre de la maneta de
embrague gire la tuerca de ajuste en la
dirección (b).
4. Apriete la contratuerca.
1. Juego libre de la maneta de embrague
2. Contratuerca
3. Perno de ajuste del juego libre de la maneta
de embrague
Juego de la maneta de embrague:
10.0–15.0 mm (0.39–0.59 in)
ZAUM1597
)
)3
2
1(a
(b
1. Tuerca de ajuste del juego libre de la maneta
de embrague (cárter)
2. Contratuerca
ZAUM1598
2
(a)
(b)
1
UB5GS0S0.book Page 21 Tuesday, August 14, 2018 8:53 AM
