Mantenimiento y ajustes periódicos
6-2
6
SAU17303
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados.
El mantenimiento, la sustitución o la repa-
ración de los dispositivos y sistemas de
control de emisiones pueden ser realizadas
por cualquier taller o persona acreditados
(si procede). Los concesionarios Yamaha
están capacitados y equipados para reali-
zar estos servicios específicos.
SAU85230
Juego de herramientas
El juego de herramientas se encuentra en la
ubicación indicada.
El objeto de la información que se incluye
en este manual y de las herramientas que
se suministran en el juego de herramientas
es ayudarle a realizar las operaciones de
mantenimiento preventivo y pequeñas re-
paraciones. No obstante, se necesita una
llave dinamométrica y otras herramientas
para realizar correctamente determinadas
operaciones de mantenimiento.
NOTA
Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a su concesionario
Yamaha.
1. Juego de herramientas
1. Llave hexagonal
1
1
UBP8S1S0.book Page 2 Monday, September 10, 2018 4:14 PM

Mantenimiento y ajustes periódicos
6-3
6
SAU71033
Cua dros de mantenimiento perió dico
NOTA
 Las operaciones marcadas con un asterisco debe realizarlas su concesionario
Yamaha, ya que requieren herramientas y datos especiales, así como cualificación técnica.
 A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comen-
zando por el de los 10000 km (6000 mi).
 Las comprobaciones anuales deben efectuarse ca da año, salvo si en su lugar se
realiza un mantenimiento basa do en la d istancia.
SAU71071Cuadro de mantenimiento periód ico del sistema de control de emi-
siones
N.º ELEMENTO
1 *Línea
de combus-
tible • Comprobar si los tubos de ga-
solina están agrietados o daña-
dos.
• Cambiar si es necesario. √√√√√
2 *Bujías • Comprobar estado.
• Ajustar la distancia entre elec-
trodos y limpiar. √√
• Cambiar. √√
3 *Holgura
de la vál-
vula • Comprobar y ajustar. Cada 40000 km (24000 mi)
4 *Inyección
de gaso-
lina • Comprobar el ralentí del motor.
√√√√√√
• Comprobar y ajustar la sincro- nización. √√√√√
5 *Sistema de escape • Compruebe si hay fugas.
• Apretar si es necesario.
• Cambiar las juntas según sea
necesario. √√√√√
6 *Sistema
de con-
trol de emisiones
por evaporación • Comprobar si el sistema de
control está dañado.
• Cambiar si es necesario. √√X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UBP8S1S0.book Page 3 Monday, September 10, 2018 4:14 PM

Mantenimiento y ajustes periódicos
6-4
6
SAU71372
Cua dro general d e mantenimiento y engrase
N.º ELEMENTO
1 *Comprobación
del
sistema de diag-
nóstico • Efectuar una comprobación di-
námica con la herramienta de
diagnóstico Yamaha.
• Comprobar los códigos de error. √√√√√√
2 *Filtro de aire • Cambiar. Cada 40000 km (24000 mi)
3 *Embrague • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√
4 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
5 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y fugas.
• Cambiar las pastillas de freno si es necesario. √√√√√√
6 *Tu b o s de freno • Comprobar si está agrietado o
dañado. √√√√√
• Cambiar. Cada 4 años
7 *Líqui do de frenos • Cambiar. Cada 2 años
8 *Rue das • Comprobar si están descentra-
das o dañadas.
• Apretar todos los radios. Al cumplirse el intervalo inicial
y, posteriormente, cada 5000 km (3000 mi)
9 *Neumáticos • Comprobar la profundidad del
dibujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
10 *Cojinetes de rued a• Comprobar si los cojinetes es-
tán flojos o dañados. √√√√
11 *Cojinetes
del eje
d el basculante • Comprobar funcionamiento y si
el juego es excesivo. √√√√
•

Lubricar con grasa a base de
jabón de litio. Cada 50000 km (30000 mi)
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UBP8S1S0.book Page 4 Monday, September 10, 2018 4:14 PM

Mantenimiento y ajustes periódicos
6-5
6
12 *Cojinetes
de direc-
ción • Comprobar que los conjuntos
de cojinetes no estén flojos. √√√√√
• Recubrir moderadamente con grasa a base de jabón de litio. Cada 50000 km (30000 mi)
13 *Fijaciones
del bas-
ti d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén
correctamente apretados. √√√√√
14 Eje pivote
de la
maneta de freno • Lubricar con grasa de silicona.
√√√√√
15 Eje pivote
del pe-
d al de freno • Lubricar con grasa a base de
jabón de litio. √√√√√
16 Eje pivote
de la
maneta de embra-
gue • Lubricar con grasa de silicona.
√√√√√
17 Eje pivote
del pe-
d al de cambio • Lubricar con grasa a base de
jabón de litio. √√√√√
18 Caballete lateral • Comprobar funcionamiento.
• Lubricar con grasa a base de
jabón de litio. √√√√√
19 *Interruptor
del ca-
ballete lateral • Compruebe el funcionamiento
y cámbielo según sea necesa-
rio. √√√√√√
20 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. √√√√
21 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si
existen fugas de aceite.
• Cambiar si es necesario. √√√√
22 *Puntos
de p
ivote
d el brazo de aco-
plamiento y del
brazo d e relé de la
suspensión trasera • Comprobar funcionamiento.
√√√√
23 Aceite de motor • Cambiar (calentar el motor an-
tes de vaciarlo).
• Comprobar nivel de aceite y si existen fugas. √√√√√√
N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.6 6 12 18 24
UBP8S1S0.book Page 5 Monday, September 10, 2018 4:14 PM

Mantenimiento y ajustes periódicos
6-6
6
SAU72841
NOTA
Filtro de aire
 Este modelo utiliza un filtro de aire desechable de papel revestido de aceite que se
debe cambiar. No lo limpie con aire comprimido, pues resultará dañado.
 El filtro de aire debe cambiarse con mayor frecuencia si se suele utilizar el vehículo en
condiciones de lluvia o polvo.
Mantenimiento del freno y el embrague hidráulicos  Compruebe periódicamente los depósitos de líquido de frenos y líquido de embrague.
Añada líquido según sea necesario.
 Cada dos años cambie los componentes internos de la bomba de freno y de la pinza,
así como de la bomba de embrague y los cilindros de desembrague, y cambie los lí-
quidos de freno y embrague.
24 Cartucho
del filtro
d e aceite del mo-
tor • Cambiar.
√√√
25 *Sistema
de refrige-
ración • Comprobar nivel de líquido re-
frigerante y si existen fugas en
el vehículo. √√√√√
• Cambiar. Cada 3 años
26 *Aceite
del engra-
naje final • Comprobar nivel de aceite y si
existen fugas. √√√√√
• Cambiar. √√√
27 *Interruptores
de
freno delantero y
trasero • Comprobar funcionamiento.
√√√√√√
28 *Piezas móviles y
cables • Lubricar.
√√√√√
29 *Caja y cable d
el
puño del acelera-
d or • Comprobar funcionamiento y
juego.
• Ajustar el juego del cable del acelerador si es necesario.
• Lubricar la caja y el cable del puño del acelerador. √√√√√
30 *Luces, señales e
interruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
X 1000 km
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO
X 1000 mi
LECTURA DEL
CUENTAKILÓMETROS
COMPROBACIÓN
ANUAL
110203040
0.66121824
UBP8S1S0.book Page 6 Monday, September 10, 2018 4:14 PM

Mantenimiento y ajustes periódicos
6-7
6
 Cambie los tubos de freno y embrague cada cuatro años, o antes si están agrietados
o dañados.
UBP8S1S0.book Page 7 Monday, September 10, 2018 4:14 PM

Mantenimiento y ajustes periódicos
6-8
6

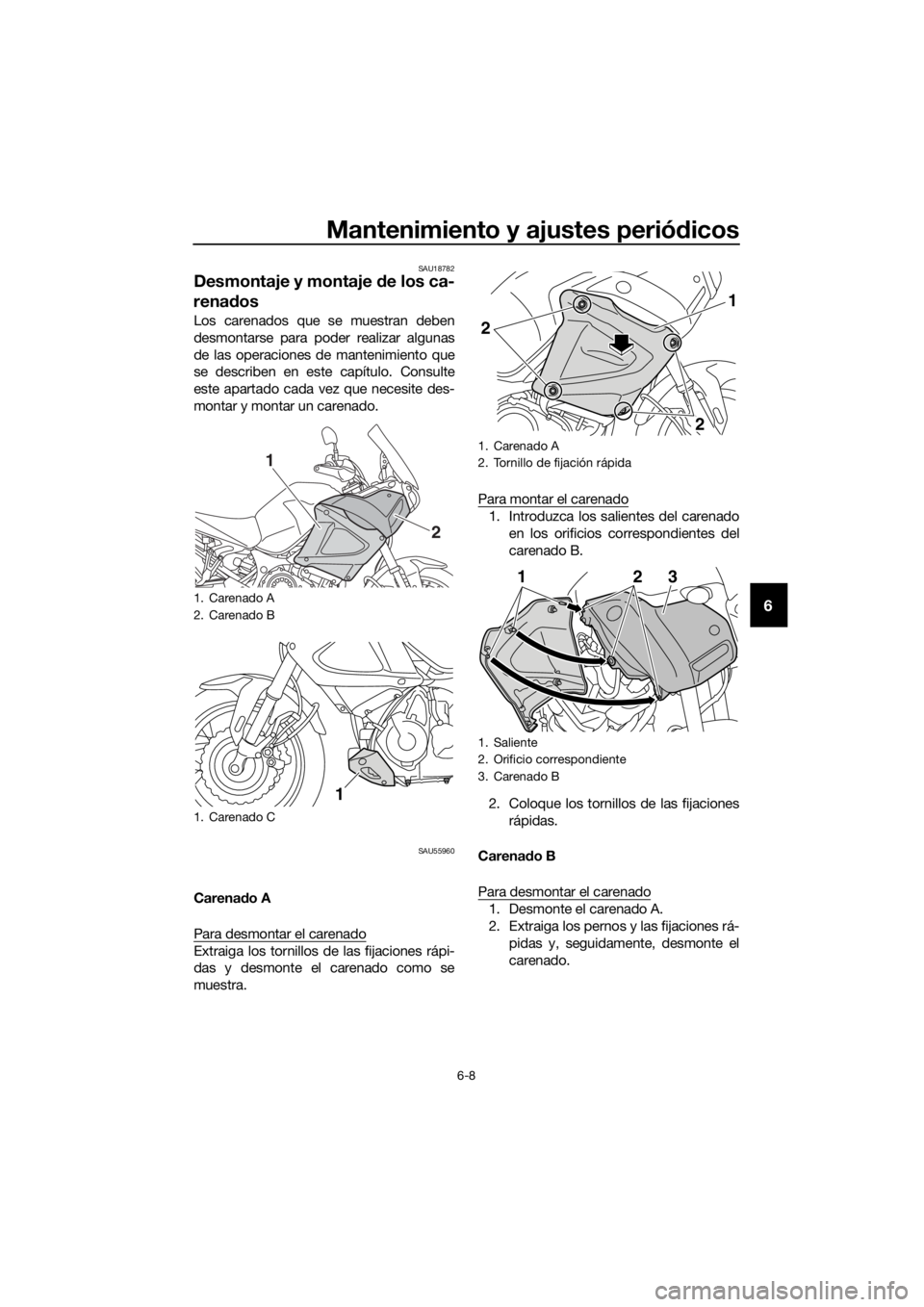

SAU18782
Desmontaje y montaje de los ca-
rena dos
Los carenados que se muestran deben
desmontarse para poder realizar algunas
de las operaciones de mantenimiento que
se describen en este capítulo. Consulte
este apartado cada vez que necesite des-
montar y montar un carenado.
SAU55960
Carena do A
Para desmontar el carenado
Extraiga los tornillos de las fijaciones rápi-
das y desmonte el carenado como se
muestra. Para montar el carenado
1. Introduzca los salientes del carenado
en los orificios correspondientes del
carenado B.
2. Coloque los tornillos de las fijaciones rápidas.
Carena do B
Para desmontar el carenado
1. Desmonte el carenado A.
2. Extraiga los pernos y las fijaciones rá- pidas y, seguidamente, desmonte el
carenado.
1. Carenado A
2. Carenado B
1. Carenado C
1
2
1
1. Carenado A
2. Tornillo de fijación rápida
1. Saliente
2. Orificio correspondiente
3. Carenado B
2
2
1
123
UBP8S1S0.book Page 8 Monday, September 10, 2018 4:14 PM

Mantenimiento y ajustes periódicos
6-9
6
Para montar el carenado
1. Sitúe el carenado en su posición origi-
nal y coloque los pernos y las fijacio-
nes rápidas.
2. Monte el carenado A.
Carena do C
Para desmontar el carenado
Extraiga los pernos y las tuercas y desmon-
te el carenado. Para montar el carenado
Sitúe el carenado en su posición original y
coloque los pernos y las tuercas.
1. Carenado B
2. Perno
1. Fijación rápida
21
2
1
1. Carenado C
2. Tuerca
3. Perno
1. Carenado C
2. Tuerca
3. Perno
2
3
1
1
2
3
