Especificaciones
8-2
8
Neumático trasero:
Tipo:Sin cámara
Tamaño:
150/70R17M/C 69V
Fabricante/modelo: BRIDGESTONE/BW502
Carga:
Carga máxima:
212 kg (467 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Sistema d e freno unifica do:
Operación:
Se activa con el freno delantero
Freno delantero:
Tipo:
Freno hidráulico de doble disco
Freno trasero:
Tipo:
Freno hidráulico monodisco
Suspensión delantera:
Tipo:
Horquilla telescópica
Suspensión trasera:
Tipo:Basculante (suspensión de unión)
Sistema eléctrico:
Sistema de tensión:
12 V
Batería:
Modelo:YTZ12S
Voltaje, capacidad:
12 V, 11.0 Ah (10 HR)
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Potencia de la bombilla:
Faro:
H7, 55.0 W
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED
Luz de intermitencia trasera: LED
Luz auxiliar: 5.0 W Luz de la matrícula:
5.0 W
UBP8S1S0.book Page 2 Monday, September 10, 2018 4:14 PM

Información para el consumidor
9-1
9
SAU53562
Números de i dentificación
Anote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:

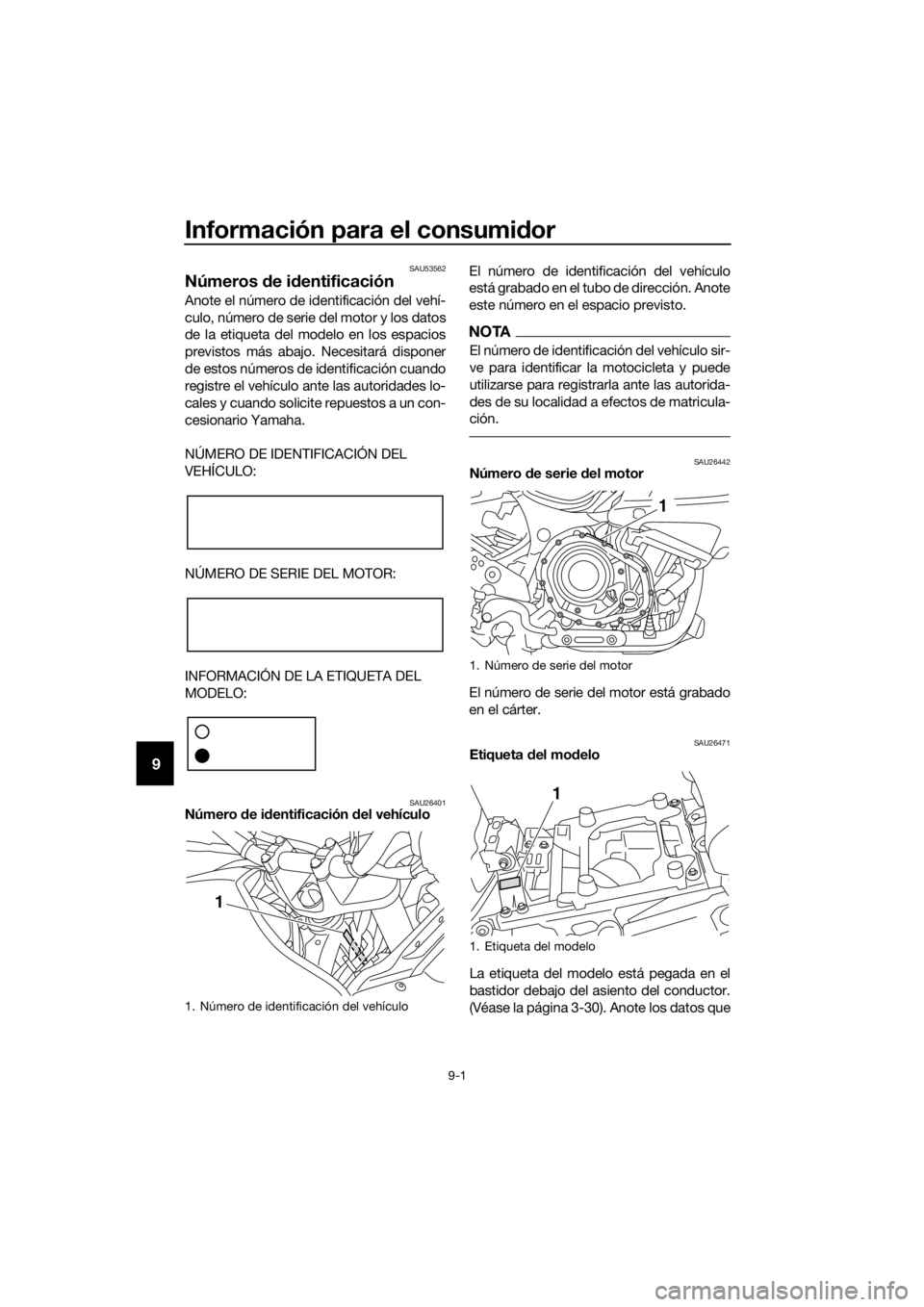

SAU26401Número de i dentificación del vehículo El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA
El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442Número
de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26471Etiqueta del mo delo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-30). Anote los datos que
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UBP8S1S0.book Page 1 Monday, September 10, 2018 4:14 PM

Información para el consumidor
9-2
9
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.SAU69910
Conector de diagnóstico
El conector de diagnóstico está situado
como se muestra.
1. Conector de diagnóstico
1
UBP8S1S0.book Page 2 Monday, September 10, 2018 4:14 PM

Información para el consumidor
9-3
9
SAU85300
Registro de los d atos del vehícu-
lo
En la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan asi-
mismo a efectos de investigación, análisis
estadístico y desarrollo.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Estos datos se cargan únicamente cuando
se conecta al vehículo una herramienta de
diagnóstico especial Yamaha, por ejemplo
cuando se realizan comprobaciones de
mantenimiento o procedimientos de servi-
cio.
Los datos del vehículo transmitidos se tra-
tarán adecuadamente conforme a la si-
guiente política de privacidad.
Política de privaci dad
Yamaha no comunicará estos datos a ter- ceros excepto en los casos siguientes. Asi-
mismo, Yamaha puede proporcionar datos
del vehículo a una empresa a fin de contra-
tar servicios relacionados con la gestión de
datos del vehículo. Aun en ese caso,
Yamaha requerirá a la empresa que gestio- ne adecuadamente los datos del vehículo
que le ha proporcionado y gestionará ade-
cuadamente los datos.  Con el consentimiento del propietario
del vehículo
 Cuando la ley le obligue a ello
 Para su uso por parte de Yamaha en
un litigio 
Cuando los datos no estén relaciona-
dos con un vehículo o un propietario
concretos
https://www.yamaha-motor.eu/es/
privacy/privacy-policy.aspx
