Sicherheitsinformationen
1-3
1
Vermei den Sie Kohlenmonoxi d-Ver gif-
tun gen
Auspuffgase enthalten immer Kohlenmon-
oxid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konz entrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.  Lassen Sie Motoren nicht in geschlos-
senen Räumen laufen. Auch wenn Sie
versuchen, die Motorabgase mit Hilfe
von Ventilatoren, geöffneten Fenstern
und Türen abzuführen, kann die Koh-
lenmonoxid-Konzentration trotzdem
sehr schnell einen gefährlichen Pegel
erreichen.
 Lassen Sie den Motor nicht in
schlecht belüfteten oder teilweise ge-
schlossenen Bereichen wie Schup-
pen, Garagen oder Carports laufen.
 Lassen Sie den Motor im Freien nicht
an Stellen laufen, von wo aus die Ab-
gase durch Öffnungen wie Fenster
oder Türen in ein Gebäude gelangen
können.
Bela dun g
Hinzufügen von Zubehör oder Gepäck
kann die Stabilität und die Verhaltenscha-
rakteristik Ihres Motorrads beeinflussen, falls die Gewichtsverteilung des Motorrads
verändert wird. Um die Möglichkeit eines
Unfalls zu vermeiden, gehen Sie mit Ge-
päck oder Zubehör, das Sie Ihrem Motor-
rad hinzufügen, äußerst vorsichtig um. Mit
besonderer Umsicht fahren, wenn Ihr Mo-
torrad zusätzlich beladen oder Zubehör
hinzugefügt ist. Im Folgenden einige allge-
meine Richtlinien für das Beladen Ihres Mo-
torrads sowie Informationen über Zubehör:
Das Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten.
Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Innerhalb dieser Gewichtsbegrenzung ist
beim Beladen folgendes zu beachten:  Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Packen Sie die schwersten Teile
so nah wie möglich am Fahrzeug-
schwerpunkt und stellen Sie im Inter-
esse eines optimalen Gleichgewichts
und maximaler Stabilität sicher, dass
die Zuladung so gleichmäßig wie
möglich auf beide Seiten des Motor-
rads verteilt ist.
 Sich verlagernde Gewichte können
ein plötzliches Ungleichgewicht
schaffen. Sicherstellen, dass Zubehör
und Gepäck sicher am Motorrad be-
festigt ist, bevor Sie losfahren. Zube-
hör- und Gepäckhalterungen häufig
kontrollieren.
• Die Federung entsprechend Ihrer Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
• Niemals große oder schwere Ge- genstände am Lenker, an der Tele-
skopgabel oder an der Vorder-
Max. Gesamtzula
dun g:
212 kg (467 lb)
UBP8G1G0.book Page 3 Wednesday, September 5, 2018 11:19 AM

Sicherheitsinformationen
1-4
1
radabdeckung befestigen. Solche
Gegenstände, einschließlich Ge-
päck, wie zum Beispiel Schlafsä-
cke, Matchbeutel oder Zelte, kön-
nen instabilen Umgang oder
langsame Lenkerreaktion bewirken.
 Dieses Fahrzeu g ist nicht für d as
Ziehen eins Anhän gers o der den
An bau eines Beiwa gens aus gele gt.
Yamaha-Ori ginalzu behör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr-
zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu- behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh- rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde.
Teile, Zu behör un d Mo difikationen vom
freien Zu behörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Quali-
tät dem Niveau von Yamaha-Originalzube-
hör entspricht, bedenken Sie jedoch, dass
einige Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile an-
bringen.
 Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
• Sperrige oder große Zubehörteile können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem
vorbeifahren.
UBP8G1G0.book Page 4 Wednesday, September 5, 2018 11:19 AM

Sicherheitsinformationen
1-5
1
• Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
 Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen un d Fel gen vom freien Zu behör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mögli-
cherweise ungeeignet. Reifendaten und
weitere Informationen zum Reifenwechsel
siehe Seite 6-21.
Transport des Motorrad s
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn das Motorrad auf
einem anderen Fahrzeug transportiert wird.  Alle losen Gegenstände vom Motor-
rad entfernen.
 Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.
 Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.
 Einen Gang einlegen (bei Modellen mit
manueller Schaltung). 
Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Ver-
zurrung sorgfältig aus, achten Sie da-
rauf, dass die Riemen während des
Transports nicht auf lackierten Ober-
flächen scheuern.
 Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
UBP8G1G0.book Page 5 Wednesday, September 5, 2018 11:19 AM

Beschreibung
2-1
2
GAU63371

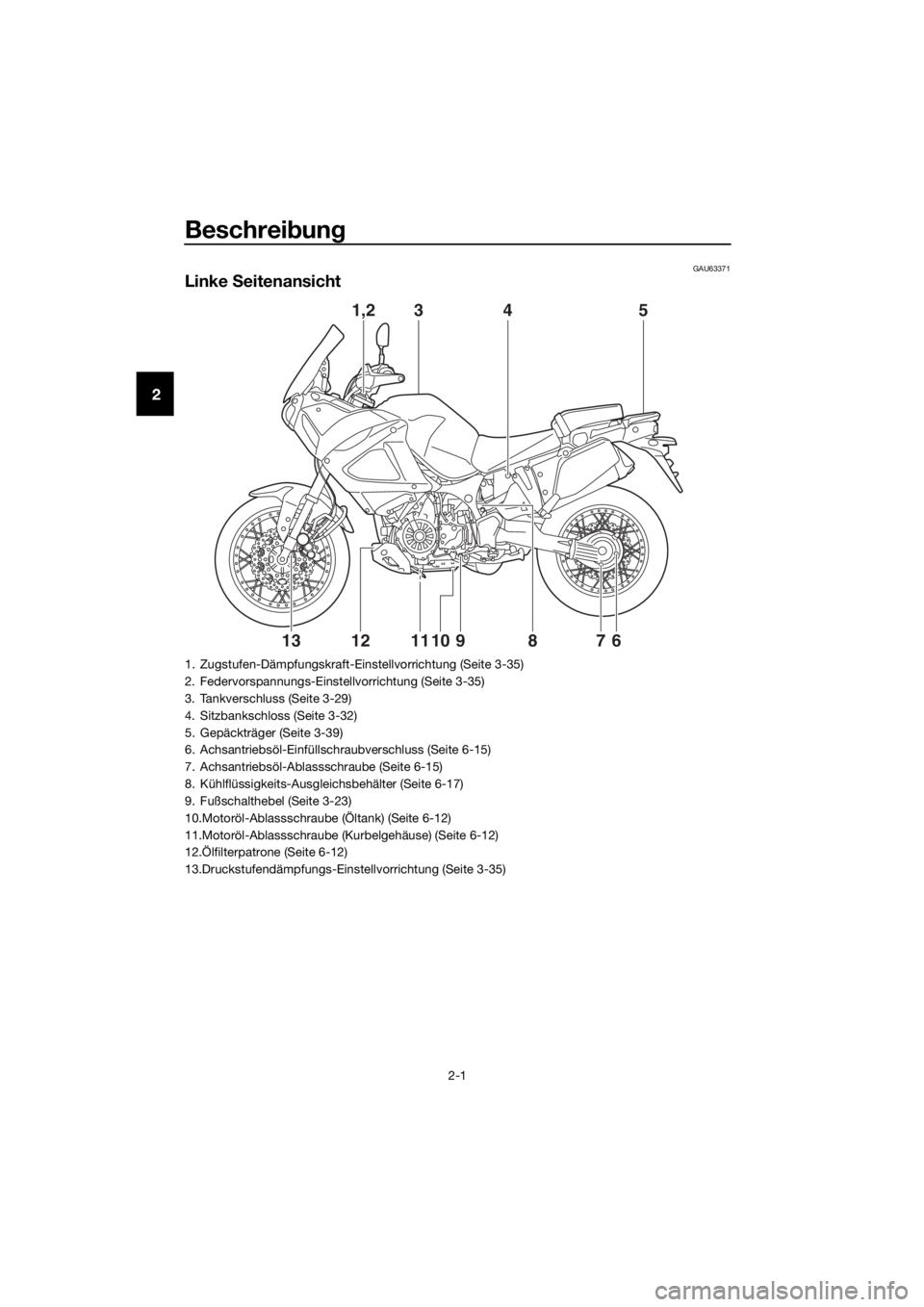

Linke Seitenansicht
35
6
7891011
41,2
1213
1. Zugstufen-Dämpfungskraft-Einstellvorrichtung (Seite 3-35)
2. Federvorspannungs-Einstellvorrichtung (Seite 3-35)
3. Tankverschluss (Seite 3-29)
4. Sitzbankschloss (Seite 3-32)
5. Gepäckträger (Seite 3-39)
6. Achsantriebsöl-Einfüllschraubverschluss (Seite 6-15)
7. Achsantriebsöl-Ablassschraube (Seite 6-15)
8. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-17)
9. Fußschalthebel (Seite 3-23)
10.Motoröl-Ablassschraube (Öltank) (Seite 6-12)
11.Motoröl-Ablassschraube (Kurbelgehäuse) (Seite 6-12)
12.Ölfilterpatrone (Seite 6-12)
13.Druckstufendämpfungs-Einstellvorrichtung (Seite 3-35)
UBP8G1G0.book Page 1 Wednesday, September 5, 2018 11:19 AM

Beschreibun g
2-2
2
GAU63391
Rechte Seitenansicht
1
4
58967
23
1. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-26)
2. Federvorspannungs-Einstellvorrichtung (Seite 3-37)
3. Sicherungen (Seite 6-33)
4. Bordwerkzeug (Seite 6-2)
5. Batterie (Seite 6-32)
6. Motoröl-Einfüllschraubverschluss (Seite 6-12)
7. Prüffenster für den Motorölstand (Seite 6-12)
8. Fußbremshebel (Seite 3-25)
9. Zugstufen-Dämpfungskraft-Einstellvorrichtung (Seite 3-37)
UBP8G1G0.book Page 2 Wednesday, September 5, 2018 11:19 AM

Beschreibung
2-3
2
GAU63401
Be dienun gselemente un d Instrumente
1
9
10
2345678
1. Kupplungshebel (Seite 3-22)
2. Lenkerarmaturen links (Seite 3-20)
3. Kupplungsflüssigkeits-Vorratsbehälter (Seite 6-26)
4. Multifunktionsmesser-Einheit (Seite 3-9)
5. Nebenverbraucheranschluss (Seite 3-40)
6. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-26)
7. Lenkerarmaturen rechts (Seite 3-20)
8. Handbremshebel (Seite 3-24)
9. Gasdrehgriff (Seite 6-20)
10.Zündschloss/Lenkschloss (Seite 3-2)
UBP8G1G0.book Page 3 Wednesday, September 5, 2018 11:19 AM

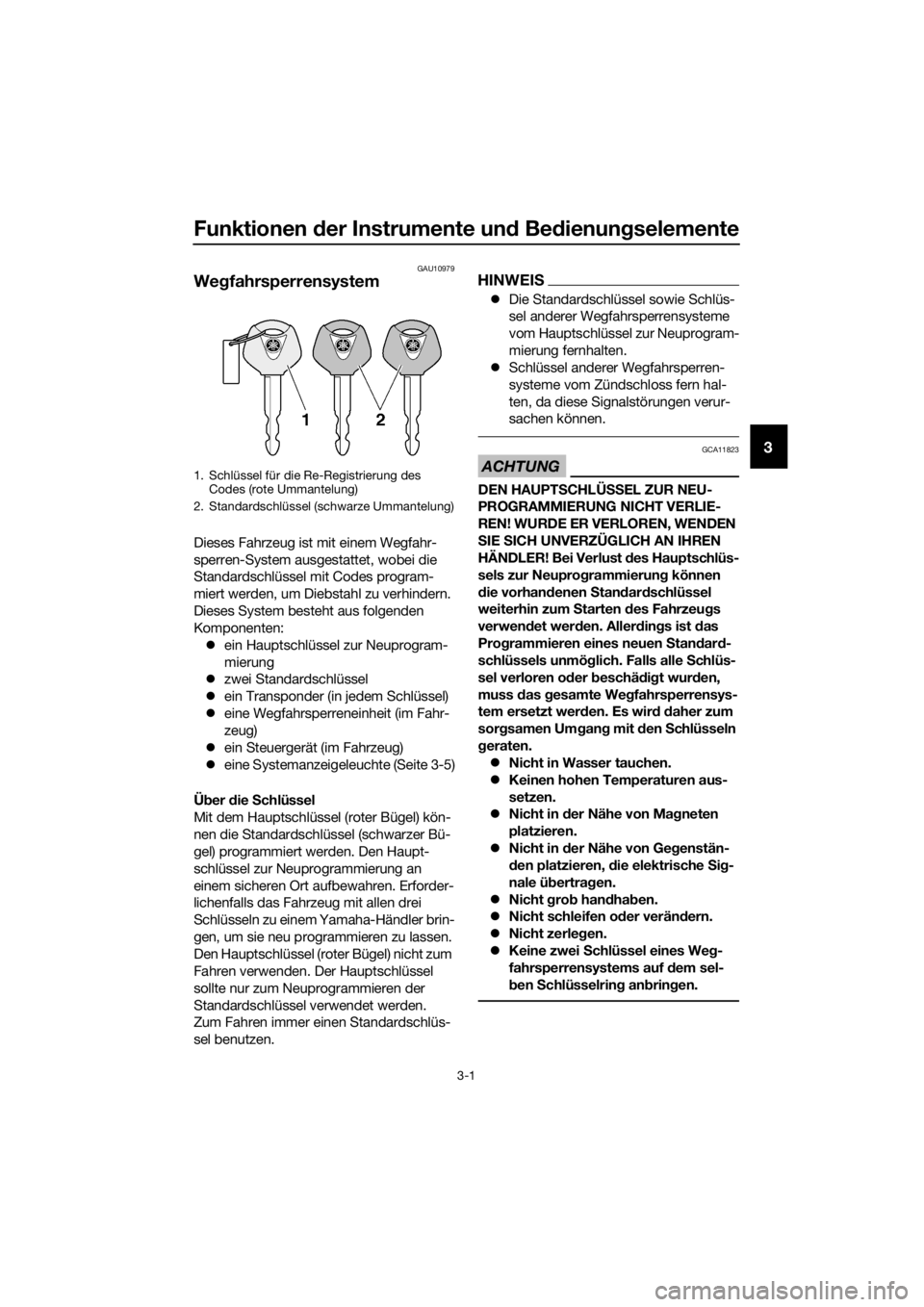

Funktionen der Instrumente un d Be dienun gselemente
3-1
3
GAU10979
We gfahrsperrensystem
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes program-
miert werden, um Diebstahl zu verhindern.
Dieses System besteht aus folgenden
Komponenten:
 ein Hauptschlüssel zur Neuprogram-
mierung
 zwei Standardschlüssel
 ein Transponder (in jedem Schlüssel)
 eine Wegfahrsperreneinheit (im Fahr-
zeug)
 ein Steuergerät (im Fahrzeug)
 eine Systemanzeigeleuchte (Seite 3-5)
Ü ber die Schlüssel
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Den Haupt-
schlüssel zur Neuprogrammierung an
einem sicheren Ort aufbewahren. Erforder-
lichenfalls das Fahrzeug mit allen drei
Schlüsseln zu einem Yamaha-Händler brin-
gen, um sie neu programmieren zu lassen.
Den Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden.
Zum Fahren immer einen Standardschlüs-
sel benutzen.
HINWEIS
 Die Standardschlüssel sowie Schlüs-
sel anderer Wegfahrsperrensysteme
vom Hauptschlüssel zur Neuprogram-
mierung fernhalten.
 Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen verur-
sachen können.
ACHTUNG
GCA11823
DEN HAUPT SCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VERLIE-
REN! WURDE ER VERLOREN, WENDEN
S IE SICH UNVERZÜGLICH AN IHREN
HÄNDLER! Bei Verlust des Hauptschlüs-
sels zur Neupro grammierun g können
d ie vorhan denen Stan dar dschlüssel
weiterhin zum S tarten des Fahrzeu gs
verwen det wer den. Aller din gs ist d as
Pro grammieren eines neuen Stan dar d-
schlüssels unmö glich. Falls alle S chlüs-
sel verloren o der beschäd ig t wur den,
muss das gesamte We gfahrsperrensys-
tem ersetzt wer den. Es wir d d aher zum
sor gsamen Um gan g mit d en Schlüsseln
g eraten.
 Nicht in Wasser tauchen.
 Keinen hohen Temperaturen aus-
se

tzen.
 Nicht in d er Nähe von Ma gneten
platzieren.
 Nicht in d er Nähe von Ge genstän-
d en platzieren, die elektrische Sig -
nale ü bertra gen.
 Nicht gro b han dha ben.
 Nicht schleifen o der verän dern.
 Nicht zerle gen.
 Keine zwei Schlüssel eines We g-
fahrsperrensystems auf dem sel-
b en Schlüsselrin g an brin gen.
1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
UBP8G1G0.book Page 1 Wednesday, September 5, 2018 11:19 AM

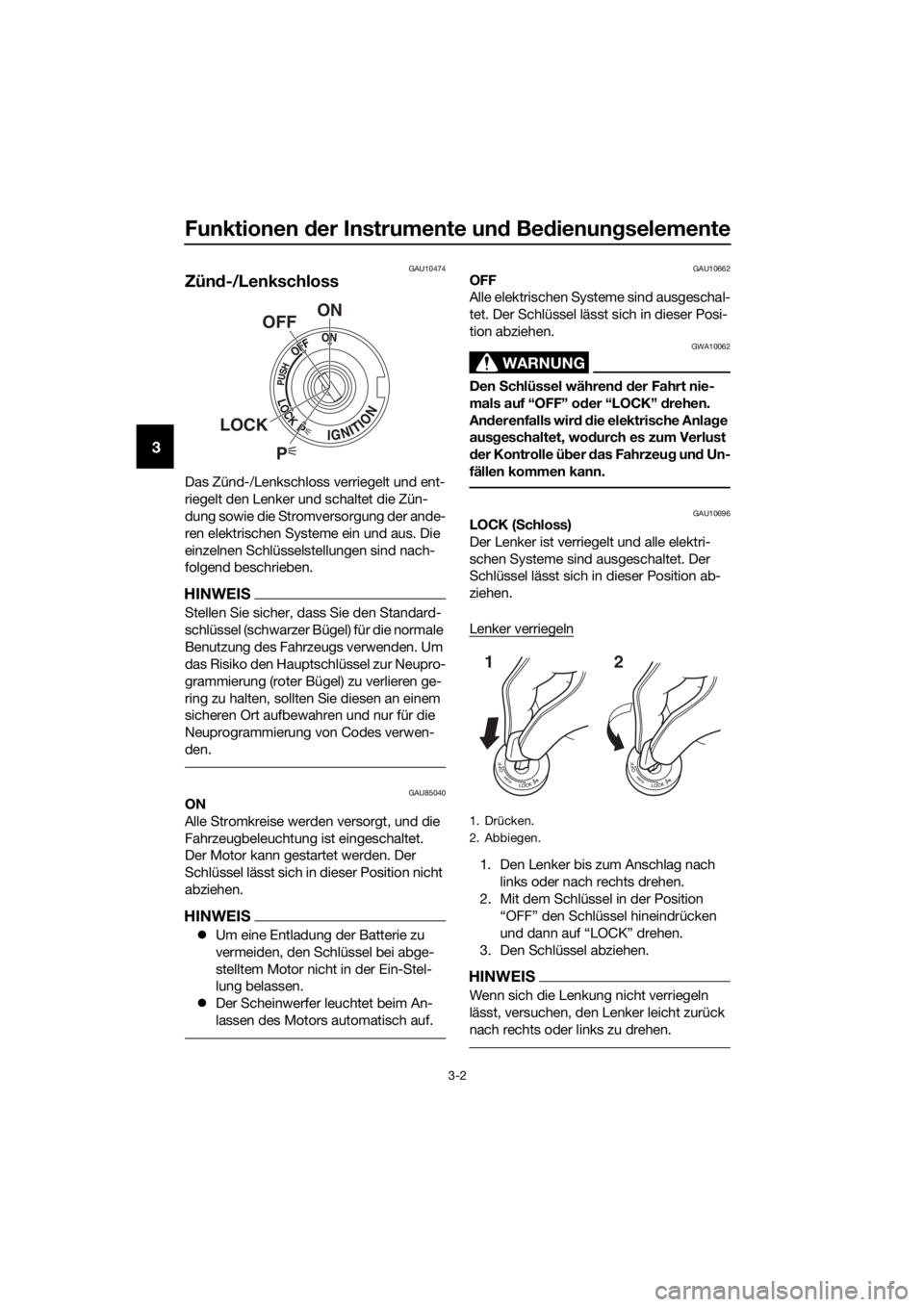

Funktionen der Instrumente un d Be dienung selemente
3-2
3
GAU10474
Zünd-/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
HINWEIS
Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU85040ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.
HINWEIS
 Um eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.
 Der Scheinwerfer leuchtet beim An-
lassen des Motors automatisch auf.
GAU10662OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” d rehen.
An derenfalls wir d d ie elektrische Anla ge
aus geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
GAU10696LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln
1. Den Lenker bis zum Anschlag nach links oder nach rechts drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
HINWEIS
Wenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts oder links zu drehen.
P
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.
12
UBP8G1G0.book Page 2 Wednesday, September 5, 2018 11:19 AM
