2019 YAMAHA XT1200Z Betriebsanleitungen (in German)

Regelmäßi ge Wartun g un d Einstellun g
6-33
6
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie d arauf achten,
d ass ü ber das Zün dschloss aus ge-
schaltet wur de, dann zuerst d as
Pluska bel un d anschließen d d as
Minuskab el anschließen.
[GCA16842]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG
GCA16531
Die Batterie immer in auf gela denem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann die Batterie dauer-
haft beschä dig en.
GAU58963

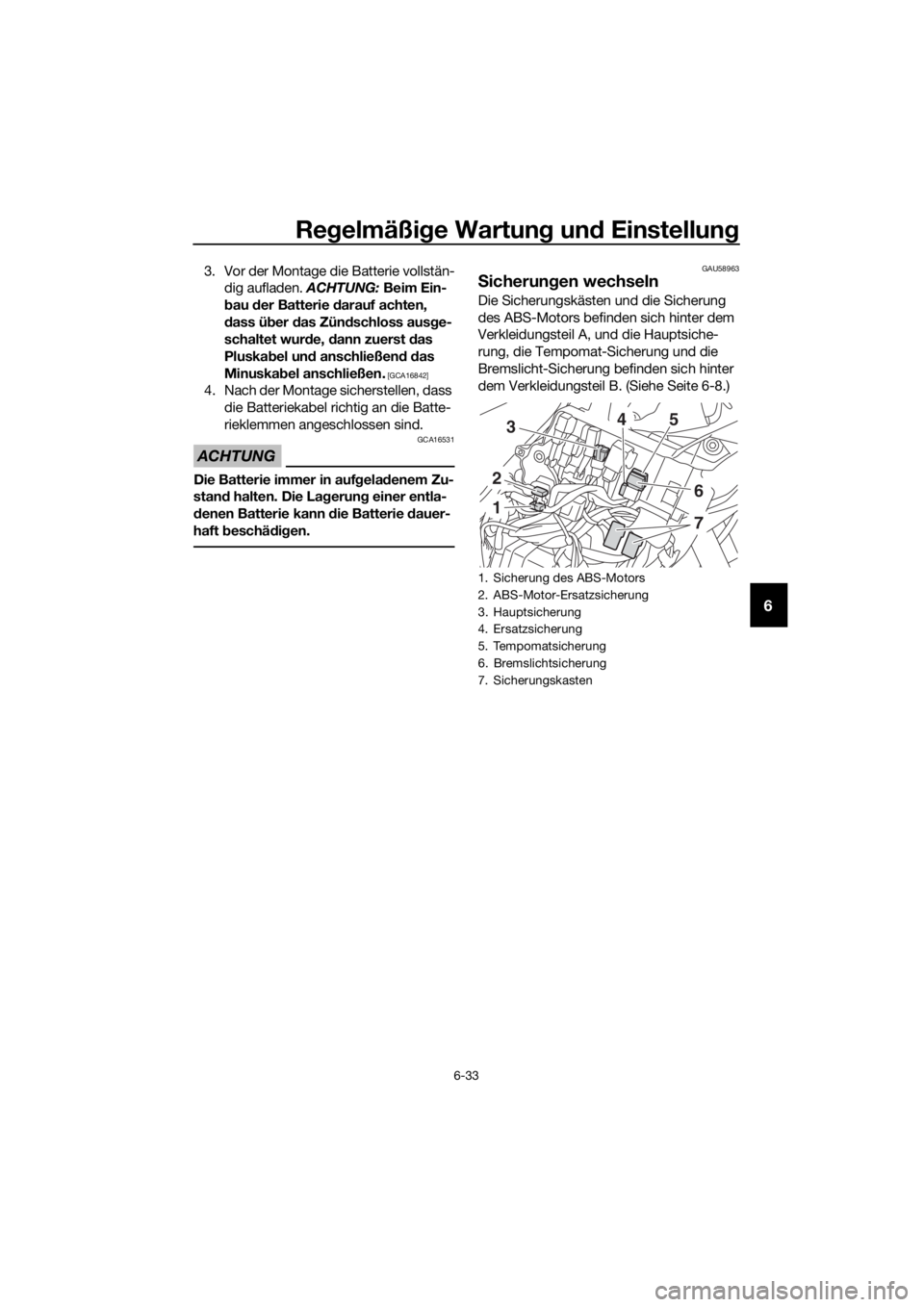

S icherun gen wechseln
Die Sicherungskästen und die Sicherung
des ABS-Motors befinden sich hinter dem
Verkleidungsteil A, und die Hauptsiche-
rung, die Tempomat-Sicherung und die
Bremslicht-Sicherung befinden sich hinter
dem Verkleidungsteil B. (Siehe Seite 6-8.)
1. Sicherung des ABS-Motors
2. ABS-Motor-Ersatzsicherung
3. Hauptsicherung
4. Ersatzsicherung
5. Tempomatsicherung
6. Bremslichtsicherung
7. Sicherungskasten
1
2
354
6
7
UBP8G1G0.book Page 33 Wedne sday, September 5, 2018 11:19 AM

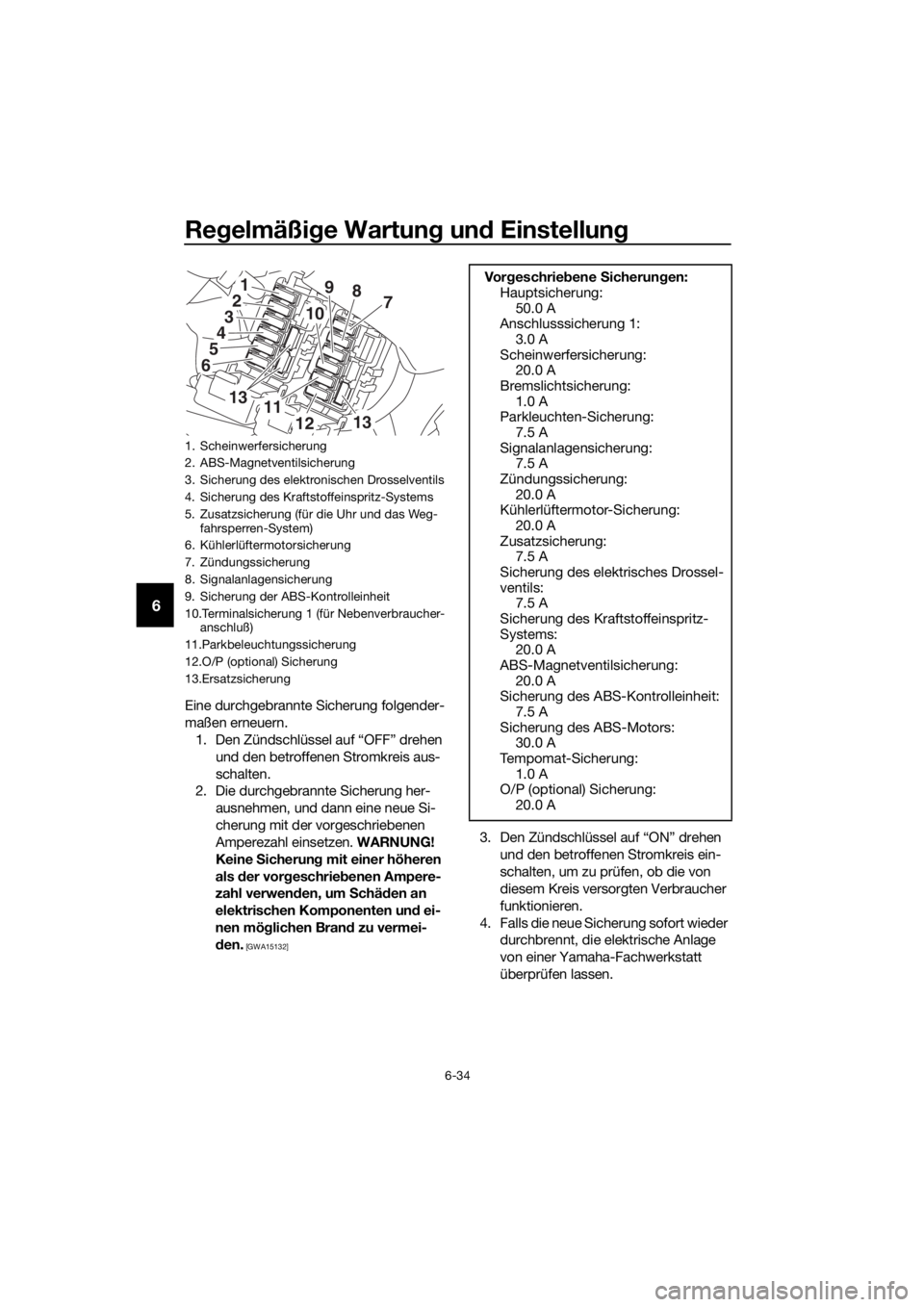

Regelmäßi ge Wartun g un d Einstellun g
6-34
6
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Scheinwerfersicherung
2. ABS-Magnetventilsicherung
3. Sicherung des elektronischen Drosselventils
4. Sicherung des Kraftstoffeinspritz-Systems
5. Zusatzsicherung (für die Uhr und das Weg-fahrsperren-System)
6. Kühlerlüftermotorsicherung
7. Zündungssicherung
8. Signalanlagensicherung
9. Sicherung der ABS-Kontrolleinheit
10.Terminalsicherung 1 (für Nebenverbraucher- anschluß)
11.Parkbeleuchtungssicherung
12.O/P (optional) Sicherung
13.Ersatzsicherung
1
3
4
5
6
2789
10
1311
1213
Vo r geschrieb ene Sicherun gen:
Hauptsicherung:
50.0 A
Anschlusssicherung 1: 3.0 A
Scheinwerfersicherung: 20.0 A
Bremslichtsicherung:
1.0 A
Parkleuchten-Sicherung: 7.5 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
20.0 A
Kühlerlüftermotor-Sicherung: 20.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drossel-
ventils: 7.5 A
Sicherung des Kraftstoffeinspritz-
Systems: 20.0 A
ABS-Magnetventilsicherung:
20.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors: 30.0 A
Tempomat-Sicherung:
1.0 A
O/P (optional) Sicherung: 20.0 A
UBP8G1G0.book Page 34 Wedne sday, September 5, 2018 11:19 AM

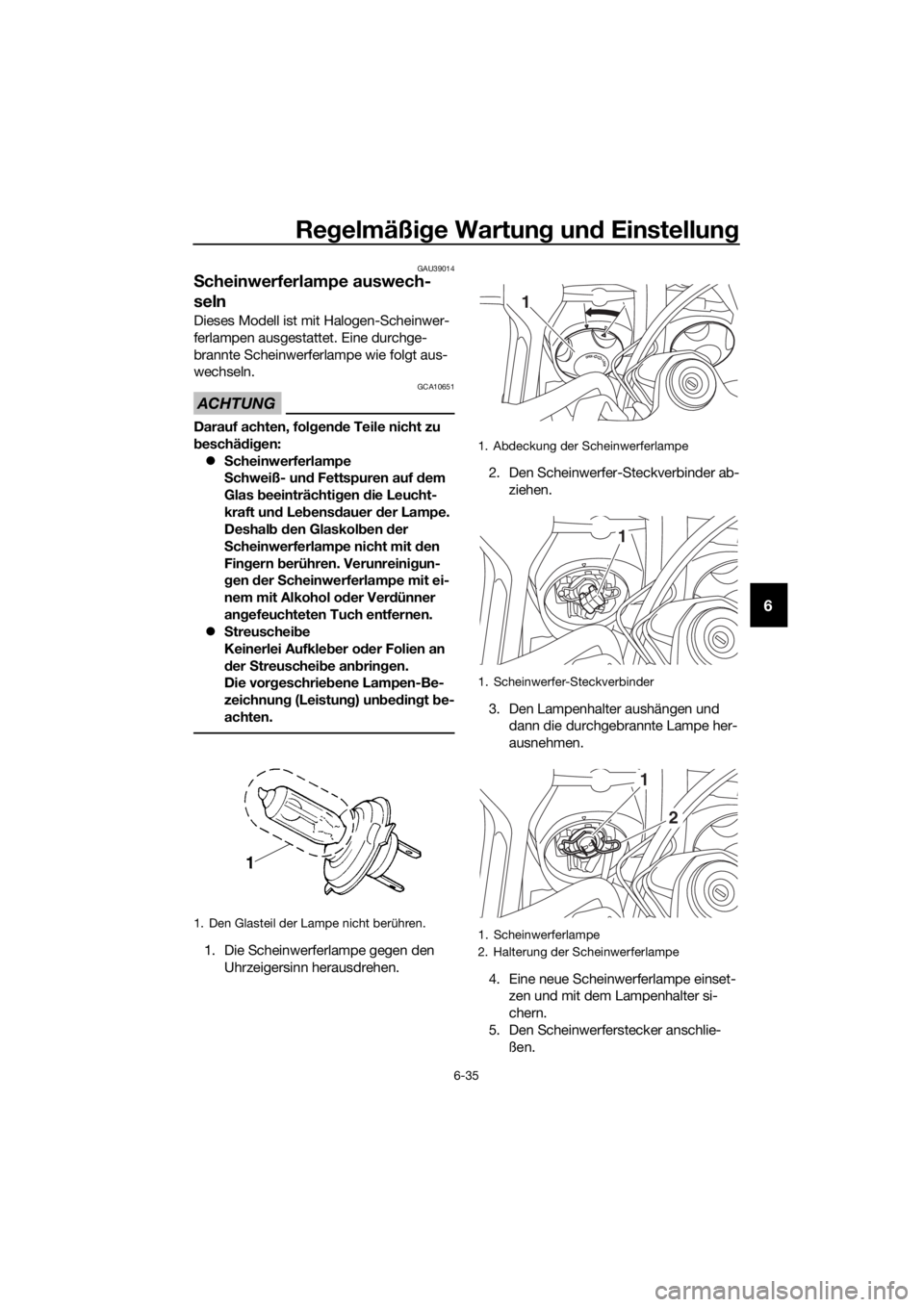

Regelmäßi ge Wartun g un d Einstellun g
6-35
6
GAU39014
Scheinwerferlampe auswech-
seln
Dieses Modell ist mit Halogen-Scheinwer-
ferlampen ausgestattet. Eine durchge-
brannte Scheinwerferlampe wie folgt aus-
wechseln.
ACHTUNG
GCA10651
Darauf achten, fol gen de Teile nicht zu
b eschä dig en:
 Scheinwerferlampe
S chweiß- un d Fettspuren auf dem
Glas beeinträchti gen die Leucht-
kraft un d Le bens dauer der Lampe.
Deshal b d en Glaskol ben der
S cheinwerferlampe nicht mit d en
Fing ern berühren. Verunreini gun-
g en der Scheinwerferlampe mit ei-
nem mit Alkohol o der Ver dünner
an gefeuchteten Tuch entfernen.
 Streuschei be
Keinerlei Aufkle ber od er Folien an
d er Streuschei be an brin gen.
Die vor geschrie bene Lampen-Be-
zeichnung (Leistung) un bed in gt b e-
ac

hten.
1. Die Scheinwerferlampe gegen den Uhrzeigersinn herausdrehen. 2. Den Scheinwerfer-Steckverbinder ab-
ziehen.
3. Den Lampenhalter aushängen und dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset- zen und mit dem Lampenhalter si-
chern.
5. Den Scheinwerferstecker anschlie- ßen.
1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
1. Scheinwerfer-Steckverbinder
1. Scheinwerferlampe
2. Halterung der Sc heinwerferlampe
1
1
1
2
UBP8G1G0.book Page 35 Wedne sday, September 5, 2018 11:19 AM

Regelmäßi ge Wartun g un d Einstellun g
6-36
6
6. Die Scheinwerferlampe im Uhrzeiger-
sinn eindrehen.
7. Den Scheinwerfer ggf. von einer Yamaha-Fachwerkstatt einstellen las-sen.GAU58971

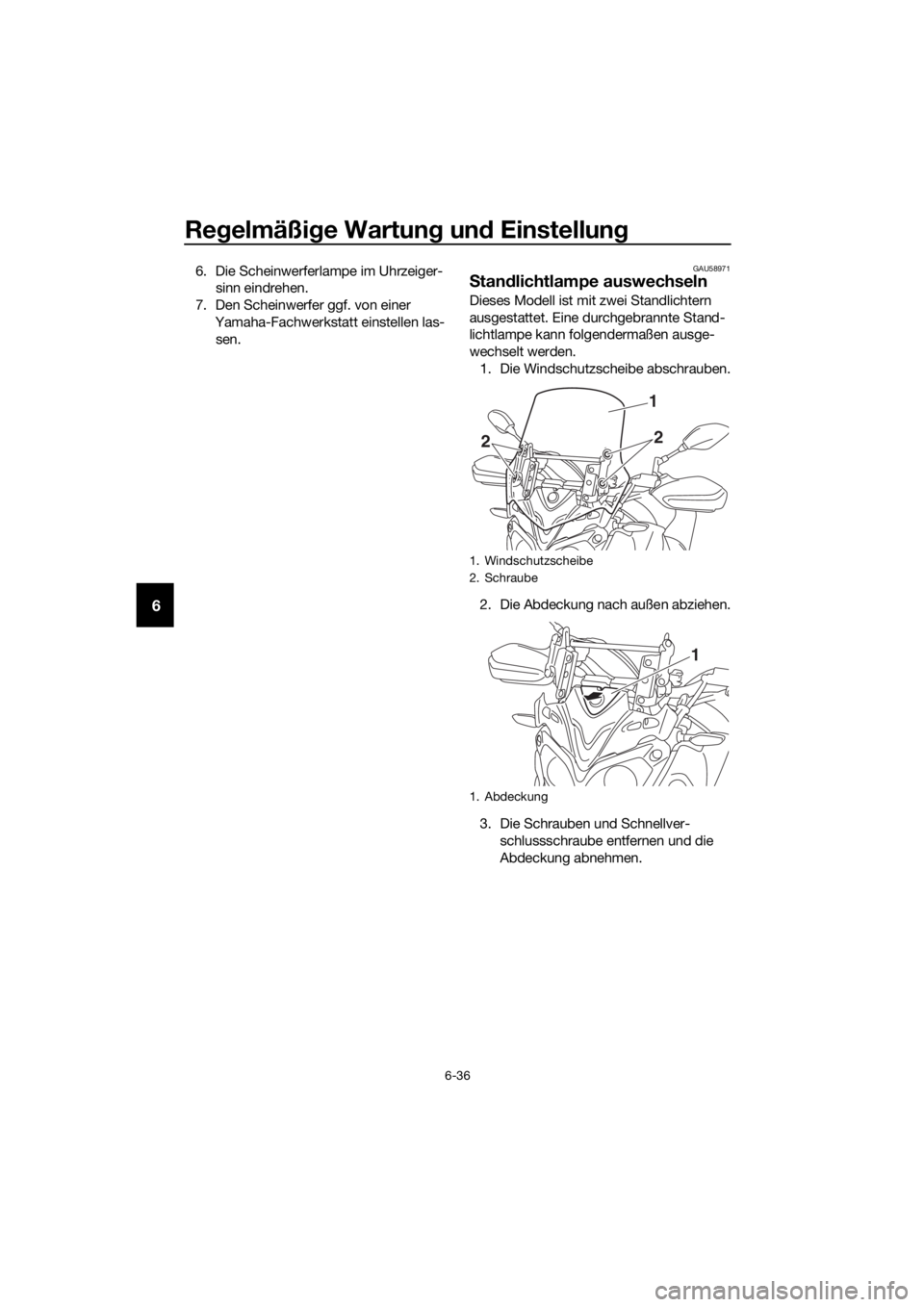

S tan dlichtlampe auswechseln
Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Windschutzscheibe abschrauben.
2. Die Abdeckung nach außen abziehen.
3. Die Schrauben und Schnellver- schlussschraube entfernen und die
Abdeckung abnehmen.
1. Windschutzscheibe
2. Schraube
1. Abdeckung
1
22
1
UBP8G1G0.book Page 36 Wedne sday, September 5, 2018 11:19 AM

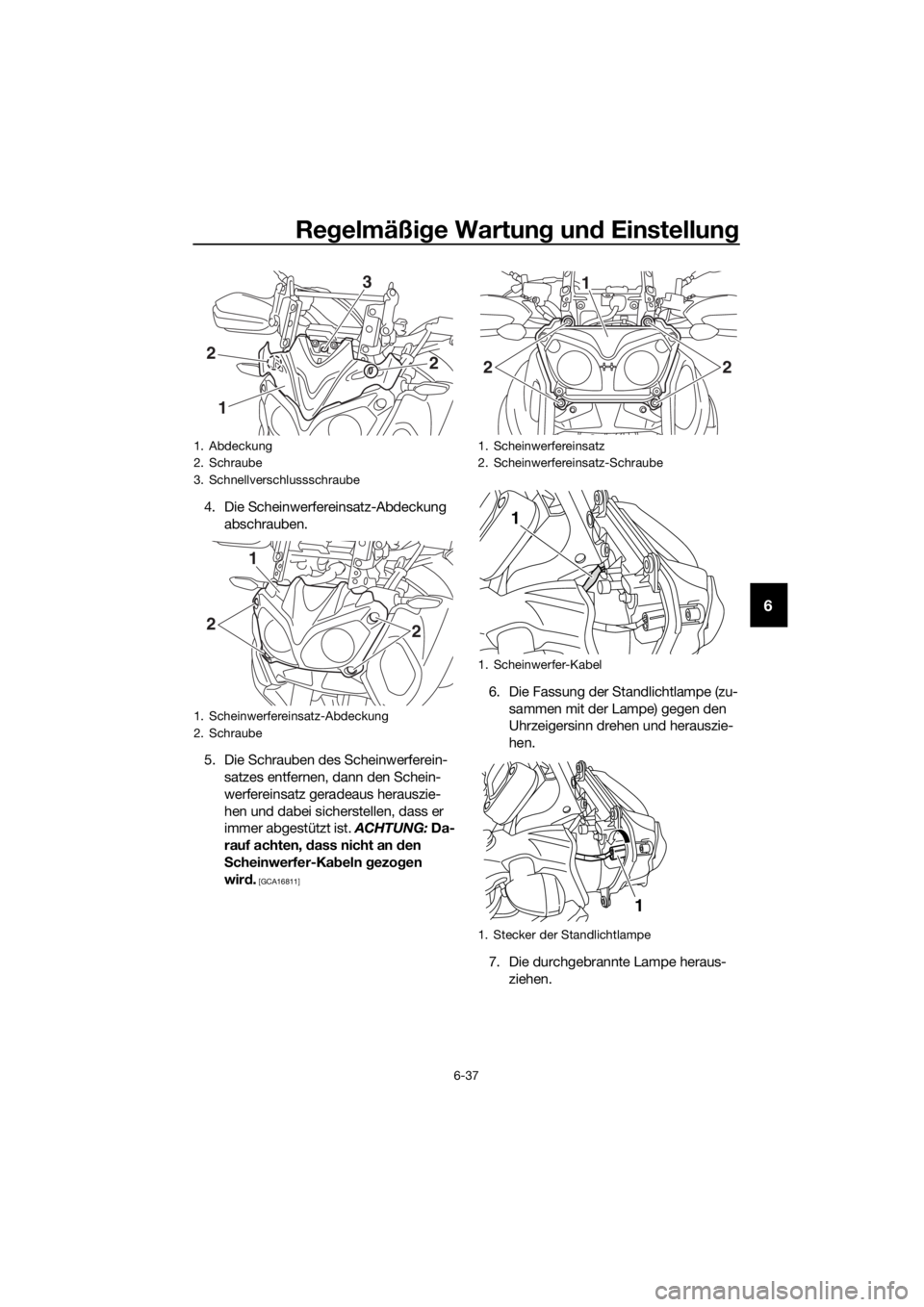

Regelmäßi ge Wartun g un d Einstellun g
6-37
6
4. Die Scheinwerfereinsatz-Abdeckung
abschrauben.
5. Die Schrauben des Scheinwerferein- satzes entfernen, dann den Schein-
werfereinsatz geradeaus herauszie-
hen und dabei sicherstellen, dass er
immer abgestützt ist. ACHTUNG: Da-
rauf achten, dass nicht an den
S cheinwerfer-Kab eln gezo gen
wir d.
[GCA16811]
6. Die Fassung der Standlichtlampe (zu-
sammen mit der Lampe) gegen den
Uhrzeigersinn drehen und herauszie-
hen.
7. Die durchgebrannte Lampe heraus- ziehen.
1. Abdeckung
2. Schraube
3. Schnellverschlussschraube
1. Scheinwerfereinsatz-Abdeckung
2. Schraube
3
22
1
1
22
1. Scheinwerfereinsatz
2. Scheinwerfereinsatz-Schraube
1. Scheinwerfer-Kabel
1. Stecker der Standlichtlampe
1
2
2
1
1
UBP8G1G0.book Page 37 Wedne sday, September 5, 2018 11:19 AM

Regelmäßi ge Wartun g un d Einstellun g
6-38
6
8. Eine neue Lampe in die Fassung ein-
setzen.
9. Die Fassung (zusammen mit der Lam-
pe) hineindrücken und im Uhrzeiger-
sinn drehen.
10. Den Scheinwerfereinsatz montieren,
indem Sie die Befestigungsschrauben
mit dem vorgeschriebenen Anzugs-
moment festziehen.
11. Die Scheinwerfereinsatz-Abdeckung festschrauben.
12. Die Abdeckung anbringen und die
Schrauben und die Schnellver-
schlussschraube einsetzen.
13. Die Abdeckung einbauen.
14. Die Windschutzscheibe montieren, in-
dem Sie die Befestigungsschrauben
mit dem vorgeschriebenen Anzugs-
moment festziehen. WARNUNG! Eine lose Win
dschutzschei be kann Un-
fälle verursachen. Achten Sie dar-
auf, die Schrau ben mit d em vorge-
schrie benen Anzu gsmoment
festzuziehen.
[GWA15511]
1. Standlichtlampe
Anzu gsmoment:
Scheinwerfereinsatz-Schraube: 7 N·m (0.7 kgf·m, 5.2 lb·ft)
1
Anzu gsmoment:
Schraube der Windschutzscheibe: 0.5 N·m (0.05 kgf·m, 0.37 lb·ft)
UBP8G1G0.book Page 38 Wedne sday, September 5, 2018 11:19 AM

Regelmäßi ge Wartun g un d Einstellun g
6-39
6
GAU70570
Blinker und Bremslicht/Rücklicht
Dieses Modell ist mit LED-Blinkern und
LED-Bremslicht/Rücklicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen, falls Blinker oder Bremslicht/Rück-
licht nicht funktioniert.
GAU49722
Kennzeichenleuchten-Lampe
auswechseln
1. Die Schrauben der Kennzeichen-
leuchte entfernen.
2. Lampenfassung der Kennzeichenbe- leuchtung (zusammen mit der Lampe)
entfernen, indem sie gegen den Uhr-
zeigersinn herausgedreht und dann
herausgezogen wird.
3. Die durchgebrannte Lampe heraus- ziehen.
1. Kennzeichenbeleuchtungsanlage
2. Schraube der Kennzeichenbeleuchtung
1. Lampenfassung der Kennzeichenbeleuch-tung
2
1
1
UBP8G1G0.book Page 39 Wedne
sday, September 5, 2018 11:19 AM

Regelmäßi ge Wartun g un d Einstellun g
6-40
6
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einbauen.
Dazu die Fassung hineindrücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
6. Die Kennzeichenleuchte in die ur- sprüngliche Lage bringen und dann
festschrauben.
GAU24351
Motorra d auf bocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
1. Lampe der Kennzeichenbeleuchtung
1
