2019 YAMAHA XT1200Z Betriebsanleitungen (in German)

Technische Daten
8-1
8
Abmessun gen:
Gesamtlänge:
2250 mm (88.6 in)
Gesamtbreite:
980 mm (38.6 in)
Gesamthöhe: 1410/1470 mm (55.5/57.9 in)
Sitzhöhe: 845/870 mm (33.3/34.3 in)
Radstand:
1540 mm (60.6 in)
Bodenfreiheit: 190 mm (7.48 in)
Mindest-Wendekreis: 2.7 m (8.86 ft)
Gewicht:
Gewicht (fahrfertig):
258 kg (569 lb)
Motor:
Verbrennungstakt:4-Takt
Kühlsystem:
Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung: In Reihe
Anzahl der Zylinder:
2-Zylinder
Hubraum: 1199 cm3
Bohrung × Hub:
98.0 × 79.5 mm (3.86 × 3.13 in)
Startsystem:
Elektrostarter
Motoröl:
Empfohlene Marke:
SAE-Viskositätsklassen:10W-40
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-
Standard MA
Motoröl-Füllmenge: Ölwechsel: 3.10 L (3.28 US qt, 2.73 Imp.qt) Mit Ölfilterausbau:
3.40 L (3.59 US qt, 2.99 Imp.qt)
Achsantrie bsöl:
Sorte:
Yamaha Original-Kardangetriebeöl SAE 80W-90 API GL-5 oder Hypoid-Getriebeöl
SAE 80 API GL-4
Füllmenge: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Füllmen ge:
Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Kühlers (einschließlich aller Kanäle):
1.83 L (1.93 US qt, 1.61 Imp.qt)
Kraftstoff:
Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 23 L (6.1 US gal, 5.1 Imp.gal)
Davon Reserve:
3.9 L (1.03 US gal, 0.86 Imp.gal)
Kraftstoff-Einspritzung :
Drosselklappengehäuse:
Kennzeichnung:BP81 00
Antrie bsstran g:
Getriebeabstufung:
1. Gang:
2.769 (36/13)
2. Gang:
2.063 (33/16)
3. Gang: 1.571 (33/21)
4. Gang: 1.250 (30/24)
5. Gang:
1.042 (25/24)
6. Gang: 0.929 (26/28)
Vor derreifen:
Ausführung:
Schlauchlos-Reifen
Dimension: 110/80R19M/C 59V
Hersteller/Typ: BRIDGESTONE/BW501
UBP8G1G0.book Page 1 Wednesday, September 5, 2018 11:19 AM

Technische Daten
8-2
8
Hinterreifen:
Ausführung:Schlauchlos-Reifen
Dimension:
150/70R17M/C 69V
Hersteller/Typ: BRIDGESTONE/BW502
Zula dun g:
Max. Gesamtzuladung:
212 kg (467 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Vereini gtes Bremssystem:
Betätigung:
Betätigt durch die Vorderradbremse
Vor derra dbremse:
Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Hinterra dbremse:
Bauart:
Hydraulisch betätigte Einscheibenbremse
Vor derra d-Fe derun g:
Bauart:
Teleskopgabel
Hinterra d-Fe derun g:
Bauart:
Schwinge (Gelenkaufhängung)
Elektrische Anlag e:
Bordnetzspannung:
12 V
Batterie:
Typ:YTZ12S
Spannung, Kapazität: 12 V, 11.0 Ah (10 HR)
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenleistun g:
Scheinwerfer:
H7, 55.0 W
Bremslicht/Rücklicht: LED
Blinklicht vorn: LED
Blinklicht hinten:
LED
Standlicht vorn: 5.0 W Kennzeichenbeleuchtung:
5.0 W
UBP8G1G0.book Page 2 Wednesday, September 5, 2018 11:19 AM

Kundeninformation
9-1
9
GAU53562

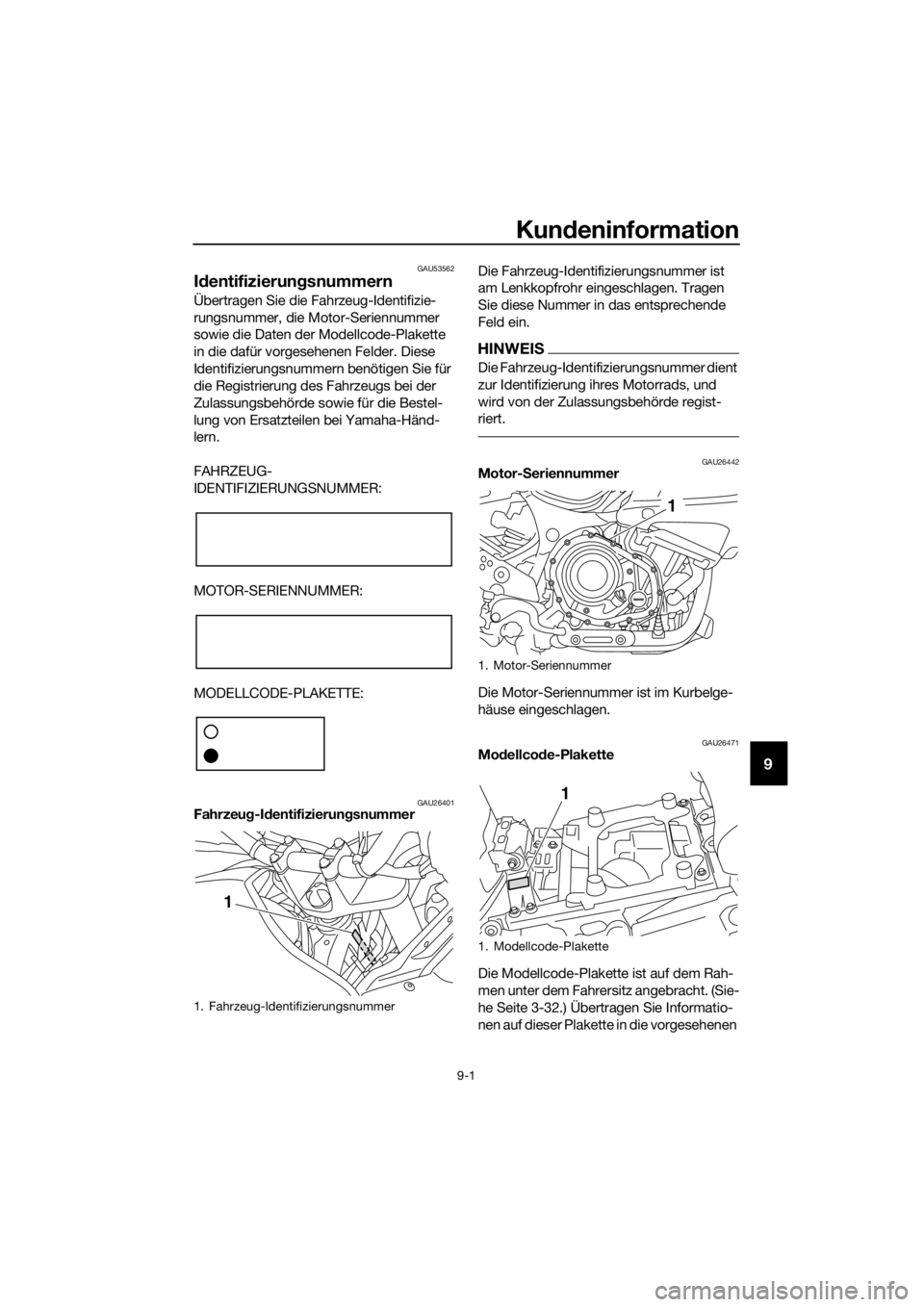

Id entifizierun gsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401Fahrzeug -Identifizierun gsnummer Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-
Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26471Mo dellco de-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-32.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
UBP8G1G0.book Page 1 Wednesday, September 5, 2018 11:19 AM

Kundeninformation
9-2
9
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.GAU69910
Dia gnose- Steckver bin der
Der Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
1. Diagnose-Steckverbinder
1
UBP8G1G0.book Page 2 Wednesday, September 5, 2018 11:19 AM

Kundeninformation
9-3
9
GAU85300
Fahrzeu gdaten-Aufzeichnun g
Das ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
 Fahrzeugstatus und Motorleistungs-
daten
 Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver- walten.  Mit dem Einverständnis des Fahrzeu-
geigentümers
 Im Falle von gesetzlicher Verpflich-
tung
 Im Falle von Rechtsstreitigkeiten von
Yamaha 
Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehen
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
UBP8G1G0.book Page 3 Wednesday, September 5, 2018 11:19 AM

10-1
10
Index
A
Abblend-/Lichthupenschalter ............... 3-20
ABS ....................................................... 3-25
ABS-Warnleuchte ................................... 3-4
Achsantriebsöl ...................................... 6-15
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-5
B
Batterie ................................................. 6-32
Blinker-Kontrollleuchten ......................... 3-3
Blinkerschalter ...................................... 3-21
Blinker und Bremslicht/Rücklicht ......... 6-39
Bordwerkzeug......................................... 6-2
Bremsflüssigkeitsstand, prüfen ............ 6-26
Bremslichtschalter ................................ 6-25
Brems- und Kupplungsflüssigkeit, wechseln............................................. 6-27
D
Datenaufzeichnung, Fahrzeug ................ 9-3
Diagnose-Steckverbinder ....................... 9-2
D-Modus (Fahrmodus) .......................... 3-20
E
Einfahrvorschriften .................................. 5-5
F
Fahrersitz .............................................. 3-32
Fahrersitzhöhe, einstellen ..................... 3-33
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-37
Fehlersuchdiagramme .......................... 6-42
Fehlersuche .......................................... 6-41
Fernlicht-Kontrollleuchte ........................ 3-3
Fußbremshebel ..................................... 3-25
Fußbrems- und Schalthebel, prüfen und schmieren .................................... 6-28
Fußschalthebel ..................................... 3-23
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-28
Gepäckträger ........................................ 3-39
H
Handbremshebel .................................. 3-24
Handbrems- und Kupplungshebel,
prüfen und schmieren......................... 6-29
Hupenschalter....................................... 3-21
I
Identifizierungsnummern ........................ 9-1
K
Kanister ................................................. 6-11
Katalysator ............................................ 3-31 Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-39
Kontrollleuchte für das Traktionskontrollsystem ....................... 3-5
Kontrollleuchten und Warnleuchten ....... 3-3
Kraftstoff............................................... 3-29
Kraftstofftank-Überlaufschlauch .......... 3-31
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-17
Kupplungshebel .......................... 3-22, 6-24
L
Lage der Teile ......................................... 2-1
Lagern .................................................... 7-4
Leerlaufdrehzahl, prüfen....................... 6-19
Leerlauf-Kontrollleuchte ......................... 3-3
Lenkerarmaturen .................................. 3-20
Lenkung, prüfen ................................... 6-31
Luftfiltereinsatz ..................................... 6-19
M
Menü-Wahlknopf .................................. 3-21
Modellcode-Plakette .............................. 9-1
Motoröl ................................................. 6-12
Motorrad aufbocken ............................. 6-40
Motor-Seriennummer ............................. 9-1
Motor starten .......................................... 5-2
Motorstörungs-Warnleuchte .................. 3-4
Multifunktionsmesser-Einheit ................. 3-9
N
Nebenverbraucheranschluss................ 3-40
O
Ölstand-Warnleuchte ............................. 3-4
P
Parken .................................................... 5-5
Pflege ..................................................... 7-1
R
Räder .................................................... 6-23
Radlager, prüfen ................................... 6-31
Reifen ................................................... 6-21
S
Schalten ................................................. 5-3
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen .......... 6-25
Scheinwerferlampe, auswechseln ........ 6-35
Schwingen-Drehpunkte, schmieren ..... 6-30
Seitenständer ....................................... 3-41
Seitenständer, prüfen und schmieren........................................... 6-29
Sicherheitsinformationen........................ 1-1
Sicherungen, wechseln ........................ 6-33
Spanngurt-Halterungen ........................ 3-40
UBP8G1G0.book Page 1 Wednesday, September 5, 2018 11:19 AM

Index
10-2
10
Spiel des Gasdrehgriffs, prüfen ........... 6-20
Spiel des Handbremshebels, prüfen .... 6-24
Standlichtlampe, auswechseln ............ 6-36
Stopp/Betrieb/Start-Schalter ............... 3-21
T
Tankverschluss .................................... 3-29
Technische Daten .................................. 8-1
Teleskopgabel, einstellen ..................... 3-35
Teleskopgabel, prüfen.......................... 6-30
Tempomat .............................................. 3-6
Tempomat-Bedienelemente................. 3-21
Tempomat-Kontrollleuchten .................. 3-4
Traktionskontrollsystem ....................... 3-27
V
Ventilspiel ............................................. 6-20
Verkleidungsteile, abnehmen und
montieren ............................................. 6-8
Vorsicht bei Mattfarben .......................... 7-1
W
Wahlknopf ............................................ 3-21
Warnblinkschalter................................. 3-21
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung, regelmäßig ........................................... 6-4
Wegfahrsperrensystem .......................... 3-1
Windschutzscheibe .............................. 3-34
Y
Yamalube ............................................. 6-15
Z
Zündkerzen, prüfen .............................. 6-10
Zünd-/Lenkschloss ................................ 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System .............. 3-42
UBP8G1G0.book Page 2 Wednesday, September 5, 2018 11:19 AM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
