2019 YAMAHA XSR 900 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-6
1
2
3
4
567
8
9
10
11
12
9*Pneus Verifique a profundidade do piso e
se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija. 
10 * Rolamentos de roda Verifique se os rolamentos estão
soltos ou se apresentam danos. 
11 * Rolamentos do pivô
do braço oscilante Verifique o funcionamento e se
apresenta uma folga excessiva. 
12 Corrente de
transmissão Verifique a folga, o alinhamento e
o estado da corrente.
Ajuste e lubrifique minuciosamente a corrente com
lubrificante especial para
correntes de anel de vedação em
O. A cada 1000 km (600 mi) e depois de lava
r o motociclo, de conduzir à chuva ou
em áreas húmidas
13 * Rolamentos da
direção Verifique se os rolamentos estão
soltos.  
Aplique novamente uma quantidade moderada de massa
de lubrificação de sabão de lítio. 
14 * Fixadores do
chassis Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados. 
15 Eixo de pivô da
alavanca do travão Lubrifique com graxa de silicone.

16 Eixo de pivô do
pedal do travão Lubrifique com massa de
lubrificação de sabão de lítio. 
17 Eixo de pivô da
alavanca da
embraiagem Lubrifique com massa de
lubrificação de sabão de lítio. 
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BAE-9-P0.book 6 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-7
1
2
3
4
56
7
8
9
10
11
12
18 Eixo de pivô do
pedal de mudança
de velocidades Lubrifique com massa de
lubrificação de sabão de lítio. 
19 Descanso lateral Verifique o funcionamento.
Lubrifique com massa de
lubrificação de sabão de lítio. 
20 * Interruptor do
descanso lateral Verifique o funcionamento e
substitua, se necessário. 
21 * Forquilha dianteira Verifique o funcionamento e se
apresenta fuga de óleo.
Se necessário, substitua-os. 
22 * Amortecedor Verifique o funcionamento e se
apresenta fuga de óleo.
Se necessário, substitua-os. 
23 * Braço do relé de
suspensão traseira
e pontos de
articulação do
braço de ligação Verifique o funcionamento.

24 Óleo do motor Substitua (aqueça o motor antes
de drenar).
Verifique o nível do óleo e se o veículo apresenta fugas de óleo. 
25 Cartucho do filtro
de óleo do motor Substitua.

26 * Sistema de
refrigeração Verifique o nível de refrigerante e
se o veículo apresenta fuga de
refrigerante. 
Mude. Cada 3 anos
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BAE-9-P0.book 7 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-8
1
2
3
4
567
8
9
10
11
12
PAU72800
NOTA
Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com
ar comprimido para evitar danos.
O elemento do filtro de ar tem de ser substituído mais fr equentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.

Assistência do travão hidráulico
Verifique regularmente e, se necessár io, corrija o nível de líquido dos travões.
Substitua os componentes internos dos cilin dros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos. Substitua os tubos dos travões de quatro em quatro anos e caso apresentem fendas ou es tejam danificados.
27 *Interruptores dos
travões dianteiro e
traseiro Verifique o funcionamento.

28 * Peças de
movimento e cabos Lubrifique.

29 * Compartimento e
cabo do punho do
acelerador Verifique o funcionamento e a
folga.
Ajuste a folga do cabo do acelerador, se necessário.
Lubrifique o compartimento e o cabo do punho do acelerador. 
30 * Luzes, sinais e
interruptores Verifique o funcionamento.
Ajuste o feixe do farol dianteiro.

N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BAE-9-P0.book 8 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-9
1
2
3
4
56
7
8
9
10
11
12
PAU19653
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduo s provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer
impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-pecificado logo que possível.PRECAUÇÃO
PCA10841
Não utilize ferramentas para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás en-
quanto puxa a mesma para fora; para a
instalar, rode-a para a frente e para trásenquanto a empurra para dentro.
Vela de ignição especificada:
NGK/CPR9EA9
1. Distância do elétrodo da vela de igniçãoDistância do elétrodo da vela de igni-
ção:0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:Vela de ignição:13 N·m (1.3 kgf·m, 9.6 lb·ft)
BAE-9-P0.book 9 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-10
1
2
3
4
567
8
9
10
11
12
PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
Verifique as ligações dos tubos.

Verifique todos os tubos e latas quanto
a fendas ou danos. S ubstitua-a se es-
tiver danificada.

Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
PAU1990F
Óleo do motorO nível de óleo do motor deve ser verificado
regularmente. Para além disso, o óleo e o
cartucho do filtro de óleo devem ser substi-
tuídos nos intervalos especificados na tabe-
la de manutenção periódica.PRECAUÇÃO
PCA11621

Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.

Certifique-se de que não entra ne-nhum material estranho no cárter. Verificação do nível de óleo do motor
1. Depois de aquecer o motor, aguarde
alguns minutos para o nível de óleo
assentar para obter uma leitura corre-
ta.
2. Com o veículo numa superfície nivela- da, segure-o direito para obter uma lei-
tura correta.
3. Verifique a janela de verificação locali- zada na parte inferior direita do cárter.
NOTAO óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
4. Se o óleo do motor estiver na marca
1. Lata
2. Tubo de respiração da lata
1
2
Óleo do motor recomendado: Consulte a página 8-1.
Quantidade de óleo: Mudança de óleo:2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo: 2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
1
2
34
BAE-9-P0.book 10 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-11
1
2
3
4
56
7
8
9
10
11
12
do nível mínimo ou abaixo, remova a
tampa de enchimento de óleo e adicio-
ne óleo.
5. Verifique o anel de vedação em O da tampa de enchiment o de óleo. Substi-
tua-a se estiver danificada.
6. Instale a tampa de enchimento de óleo.
Mudança do óleo (e filtro) do motor
1. Ligue o motor e deixe-o ao ralenti du-
rante alguns minutos para aquecer o
óleo e, de seguida, desligue o motor.
2. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo e a cavilha de drenagem de óleo do motor e a anilha.
NOTAIgnore os passos 4–6 se
não desejar subs-tituir o cartucho do filtro de óleo.
4. Retire o cartucho do filtro de óleo com uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
5. Aplique uma camada pouco espessa de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
21
1. Cavilha de drenagem do óleo do motor
2. Anilha
21
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
2
1
BAE-9-P0.book 11 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-12
1
2
3
4
567
8
9
10
11
12
NOTACertifique-se de que o anel de vedação emO está bem encaixado. 6. Instale o novo cartucho do filtro de óleo e aperte-o com o binário especifi-
cado. 7. Instale a cavilha de drenagem de óleo
do motor e uma nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
8. Verta a quantidade especificada de óleo recomendado no cárter.
NOTAÉ recomendável utilizar um funil.
9. Depois de verificar o anel de vedação em O da tampa de enchimento de óleo
do motor, instale a tampa de enchi-
mento.NOTALimpe qualquer derrame de óleo antes deligar o motor.
10. Ligue o motor e deixe-o ao ralenti en- quanto verifica se existem fugas de
óleo.
NOTASe encontrar fugas de óleo que não conse-
gue reparar, solicite uma inspeção do veí-culo.
11. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível de óleo uma última
vez. PRECAUÇÃO: Não utilize o ve-
ículo até ter a certeza de que o nível
de óleo do motor é suficiente.
[PCA10012]
1. Anel de vedação em O
1. Chave de binário
1
Binário de aperto: Cartucho do filtro de óleo:17 N·m (1.7 kgf·m, 13 lb·ft)
Binário de aperto: Cavilha de drenagem de óleo do mo-
tor:
43 N·m (4.3 kgf·m, 32 lb·ft)
BAE-9-P0.book 12 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-13
1
2
3
4
56
7
8
9
10
11
12
PAU85450
Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei-
ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
RefrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture comágua destilada numa proporção de 1:1.
PAU20097
Verificação do nível de líquido refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifique
quando o motor estiver frio. 1. Estacione o veículo numa superfície nivelada.
2. Com o veículo numa posição vertical,
verifique o nível de líquido refrigerante
no reservatório.
3. Se o refrigerante estiver na marca de nível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quen-
te.
[PWA15162]
Líquido refrigerante recomendado:Líquido refrigerante YAMALUBE
Quantidade de líquido refrigerante: Reservatório de refrigerante (marca
do nível máx.):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 1.93 L (2.04 US qt, 1.70 Imp.qt)

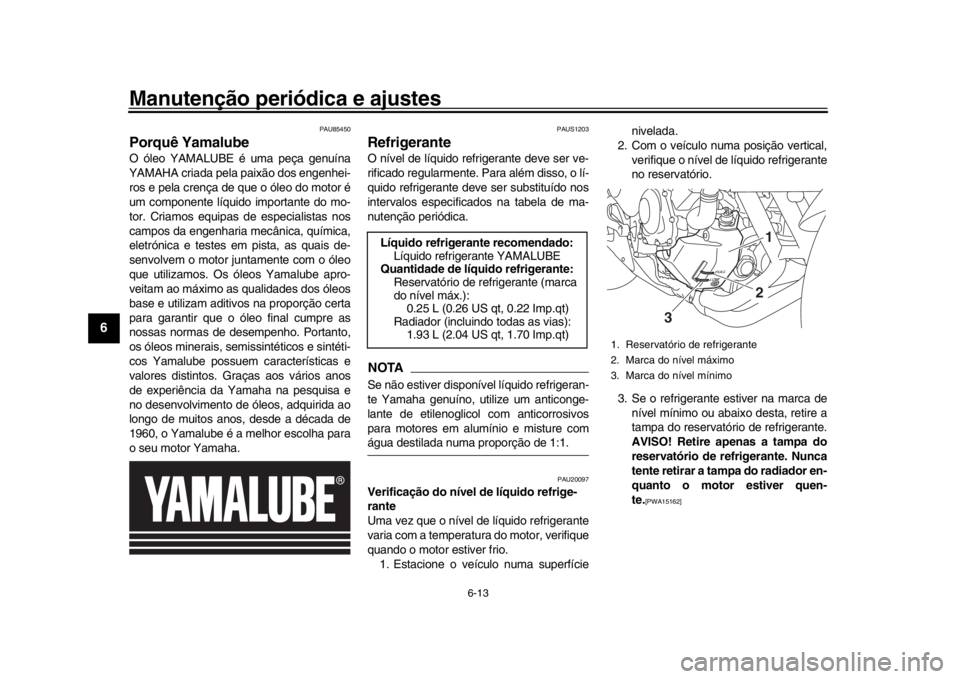

1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
21
3
BAE-9-P0.book 13 ページ ２０１８年９月３日　月曜日　午前１１時９分
