2019 YAMAHA XSR 900 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-2
1
234
5
6
7
8
9
10
11
12
PAU10474

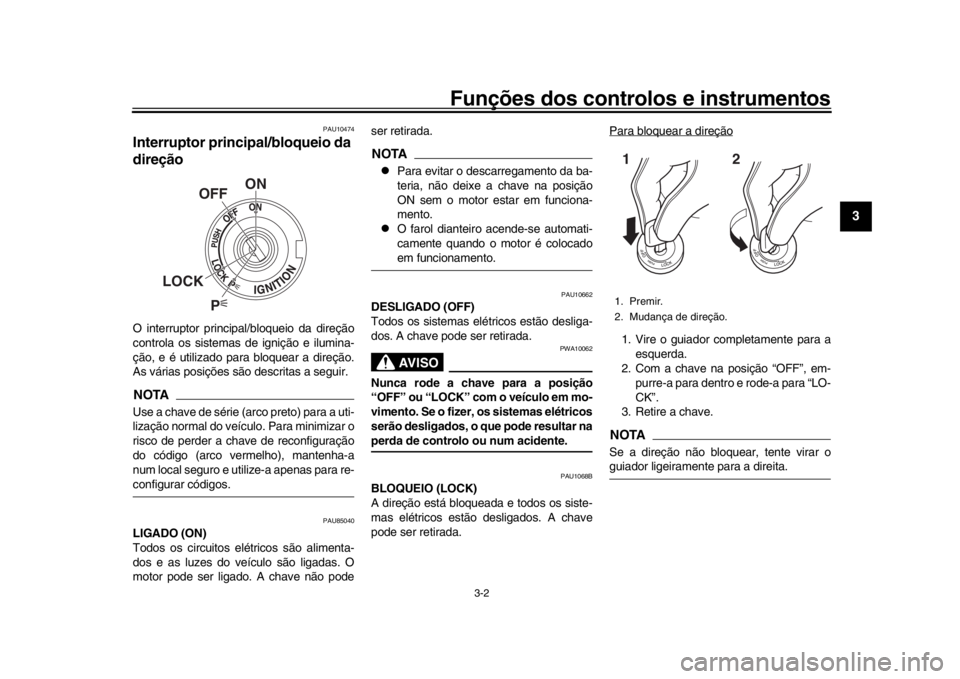

Interruptor principal/bloqueio da
direçãoO interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições s ão descritas a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-configurar códigos.
PAU85040
LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos e as luzes do veículo são ligadas. O
motor pode ser ligado. A chave não pode ser retirada.
NOTA
Para evitar o descarregamento da ba-
teria, não deixe a chave na posição
ON sem o motor estar em funciona-
mento.

O farol dianteiro acende-se automati-
camente quando o motor é colocadoem funcionamento.
PAU10662
DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desligados, o que pode resultar naperda de controlo ou num acidente.
PAU1068B
BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.
Para bloquear a direção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para “LO-
CK”.
3. Retire a chave.NOTASe a direção não bloquear, tente virar oguiador ligeiramente para a direita.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direção.12
BAE-9-P0.book 2 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-3
1
23
4
5
6
7
8
9
10
11
12
Para desbloquear a direçãoA partir da posição “LOCK”, empurre a cha-
ve para dentro e rode-a para “OFF”.
PAU59680
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direção podem ser ligadas, mas todos
os outros sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.PRECAUÇÃO
PCA20760
Utilizar a lâmpada do sinal de perigo ou
de mudança de direção durante um lon-
go período de tempo pode causar um
descarregamento da bateria.
PAU4939G

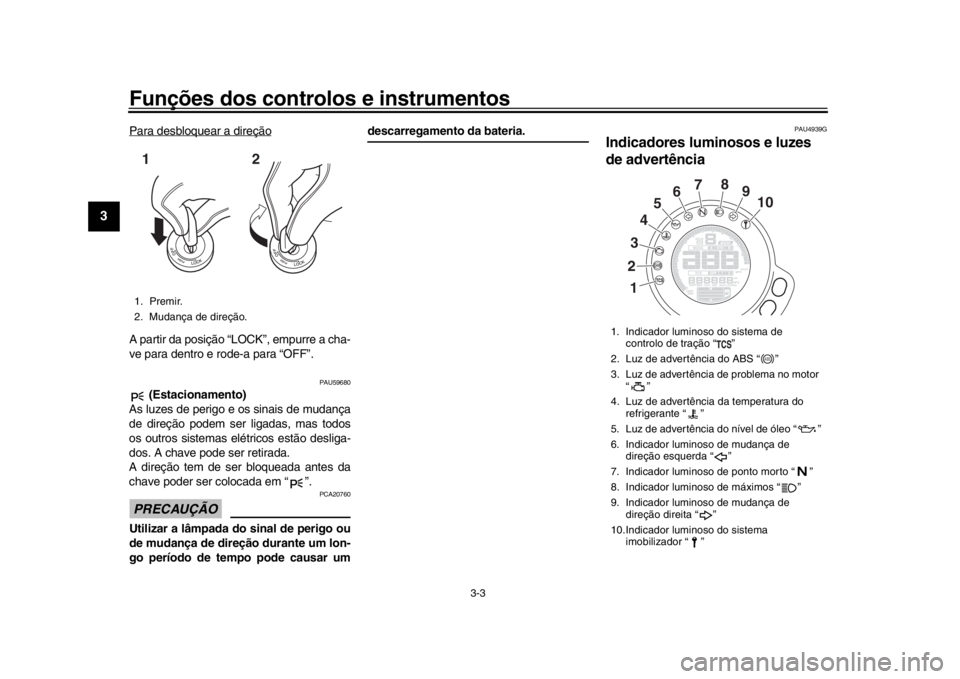

Indicadores luminosos e luzes
de advertência
1. Premir.
2. Mudança de direção.12
1. Indicador luminoso do sistema de controlo de tração “ ”
2. Luz de advertência do ABS “ ”
3. Luz de advertência de problema no motor “”
4. Luz de advertência da temperatura do refrigerante “ ”
5. Luz de advertência do nível de óleo “ ”
6. Indicador luminoso de mudança de direção esquerda “ ”
7. Indicador luminoso de ponto morto “ ”
8. Indicador luminoso de máximos “ ”
9. Indicador luminoso de mudança de direção direita “ ”
10.Indicador luminoso do sistema imobilizador “ ”
2
13
4
5
6
7
8
9
10
ABS
BAE-9-P0.book 3 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-4
1
234
5
6
7
8
9
10
11
12
PAU11032
Indicadores luminosos de mudança de
direção “ ” e “ ”
Cada indicador luminoso ficará intermitente
quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061
Indicador luminoso de ponto morto “ ”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11081
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11259
Luz de advertência do nível de óleo
“”
Esta luz de advertência acende-se quando
o nível do óleo do motor estiver baixo. Para
evitar danos no motor, reabasteça o óleo do
motor logo que possível.
Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria. Se o dispositivo
detetar um problema no circuito de deteção
do nível de óleo, a luz de advertência do ní-
vel de óleo fica intermitente. Se isto aconte- cer, solicite a um concessionário Yamaha
que verifique o veículo.
NOTAQuando o veículo é ligado, esta luz acen-
de-se durante alguns segundos e depois
apaga-se. Se a luz não se acender ou se
permanecer acesa depois de se confirmar
que o nível de óleo está correto (consulte a
página 6-10), solicite a um concessionárioYamaha que verifique o veículo.
PAU11449
Luz de advertência da temperatura do
refrigerante “ ”
Esta luz de advertência acende-se quando
o motor sobreaqueceu. Se
isto ocorrer, de-
verá desligar imediatamente o motor e dei-
xá-lo arrefecer. (Consulte a página 6-40.)
Para veículos com ventoinha(s) do radia-
dor, a ativação ou des ativação automática
desta(s) efetua-se em função da tempera-
tura do líquido refrigerante.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apa-
ga-se. Se a luz não se acender ou perma-
necer acesa, solicite a um concessionárioYamaha que verifique o veículo.
PRECAUÇÃO
PCA10022
Interrompa o funcionamento do motorse este estiver a sobreaquecer.
PAU73172
Luz de advertência de problema no mo-
tor “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de con-
trolo do motor ou noutro sistema de controlo
do veículo. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o sis-
tema de diagnóstico a bordo.NOTAQuando o veículo é ligado, a luz acende-se
durante alguns segundos e depois apa-
ga-se. Se a luz não se acender ou perma-
necer acesa, solicit e a um concessionárioYamaha que verifique o veículo.
PAU69892
Luz de advertência do ABS “ ”
Esta luz de advertência acende-se assim
que liga o veículo e apaga-se após iniciar a
condução. Se a luz de advertência se acen-
der durante a condução, o sistema de tra-
vão antibloqueio pode não funcionar
corretamente. (Consulte a página 3-16.)
ABS
BAE-9-P0.book 4 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-5
1
23
4
5
6
7
8
9
10
11
12
NOTASe a luz não se acender de todo ou não se
apagar após conduzir o veículo a 10 km/h
(6 mi/h), solicite a um concessionárioYamaha que verifique o veículo.
AVISO
PWA16041
Se a luz de advertência do ABS não se
desligar depois de ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou superior,
ou se a luz de advertência se acender ou
ficar intermitente durante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
das situações acima, ou se a luz de ad-
vertência nem sequer se acender, seja
extremamente cuidadoso para evitar a
possibilidade de bloqueio das rodas du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-cuitos elétricos logo que possível.
PAU78591
Indicador luminoso do sistema de con-
trolo de tração do “TCS”
Este indicador luminoso ficará intermitente
quando o controlo de tração estiver engata-
do.
Se o sistema de cont rolo de tração for des- ligado, este indicador acende-se. (Consulte
a página 3-17.)
NOTAQuando o veículo é ligado, a luz deverá
acender-se durante alguns segundos e de-
pois apagar-se. Se a luz não se acender ou
permanecer acesa, solic
ite a um concessio-nário Yamaha que verifique o veículo.
PAUM3621
Indicador luminoso do sistema imobili-
zador “ ”
Depois de a chave ser rodada para “OFF” e
de terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está ativado. Passa-
das 24 horas, o indicador luminoso para de
piscar, mas o sistema imobilizador continua
ativado.
O circuito elétrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz não se acender logo quando a cha-
ve for rodada para “ON”, se permanecer
acesa ou se ficar intermitente com um pa-
drão (se for detetado um problema no siste-
ma imobilizador, o indicador luminoso pisca
com um determinado padrão), solicite a um concessionário Yamaha que verifique o ve-
ículo.
NOTASe o indicador luminoso do sistema imobili-
zador piscar nesse padrão, lentamente 5
vezes e, depois, rapidamente 2 vezes, tal
poderá dever-se a uma interferência do
transmissor-recetor. Se isto acontecer, ten-te o seguinte.
1. Certifique-se de que não existem ou- tras chaves do imobilizador perto do
interruptor principal. Outras chaves do
imobilizador podem causar uma inter-
ferência no sinal e impedir o arranque
do motor.
2. Utilize a chave de reconfiguração do código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e ten- te colocá-lo em funcionamento com as
chaves normais.
4. Se uma ou ambas as chaves normais
não conseguirem pôr o motor em fun-
cionamento, leve o veículo e as 3 cha-
ves a um concessionário Yamaha
para reconfigurar as chaves normais.
BAE-9-P0.book 5 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-6
1
234
5
6
7
8
9
10
11
12
PAU73257

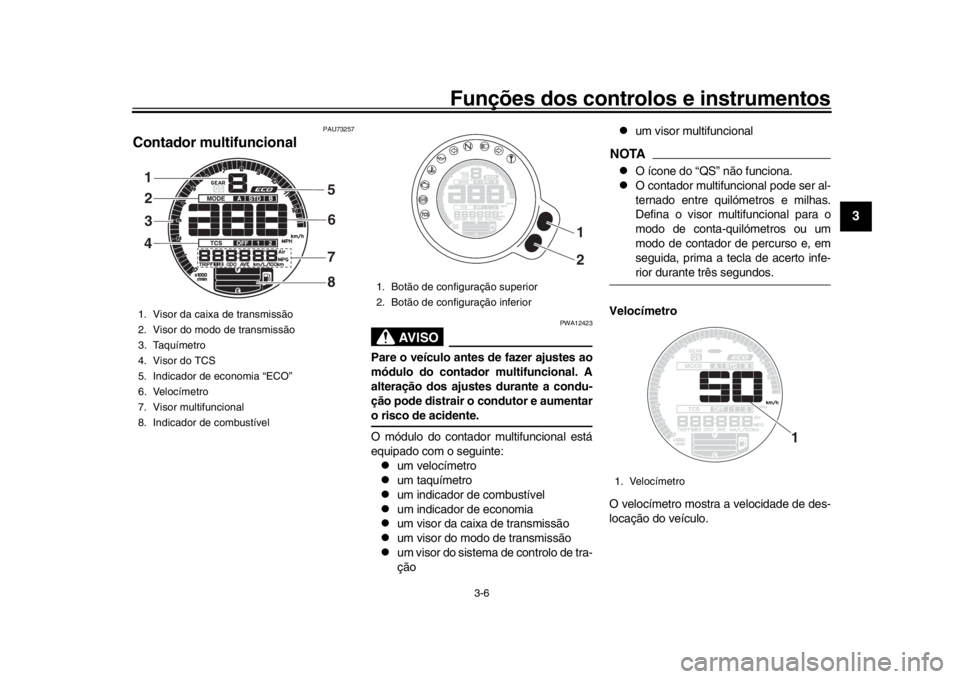

Contador multifuncional
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
módulo do contador multifuncional. A
alteração dos ajustes durante a condu-
ção pode distrair o condutor e aumentaro risco de acidente.
O módulo do contador multifuncional está
equipado com o seguinte:
um velocímetro

um taquímetro

um indicador de combustível

um indicador de economia

um visor da caixa de transmissão

um visor do modo de transmissão

um visor do sistema de controlo de tra-
ção

um visor multifuncional
NOTA
O ícone do “QS” não funciona.

O contador multifuncional pode ser al-
ternado entre quilómetros e milhas.
Defina o visor multifuncional para o
modo de conta-quilómetros ou um
modo de contador de percurso e, em
seguida, prima a tecla de acerto infe-rior durante três segundos.
Velocímetro
O velocímetro mostra a velocidade de des-
locação do veículo.
1. Visor da caixa de transmissão
2. Visor do modo de transmissão
3. Taquímetro
4. Visor do TCS
5. Indicador de economia “ECO”
6. Velocímetro
7. Visor multifuncional
8. Indicador de combustível1 32
4 5
6
8
7
1. Botão de configuração superior
2. Botão de configuração inferior
1 2
1. Velocímetro
1
BAE-9-P0.book 6 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-7
1
23
4
5
6
7
8
9
10
11
12

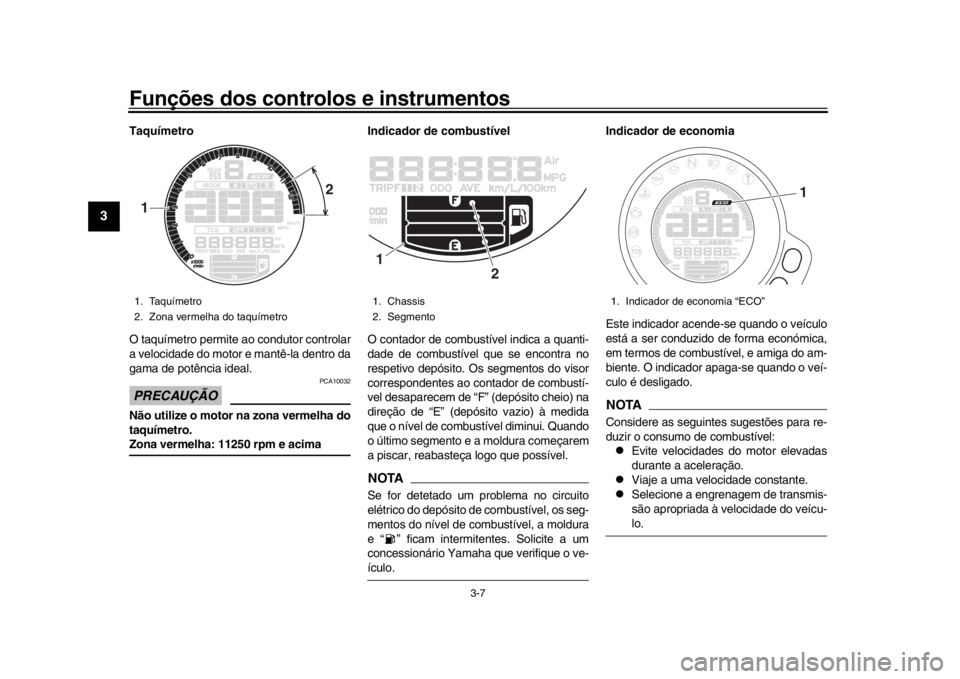

Taquímetro
O taquímetro permite ao condutor controlar
a velocidade do motor e mantê-la dentro da
gama de potência ideal.PRECAUÇÃO
PCA10032
Não utilize o motor na zona vermelha do
taquímetro.Zona vermelha: 11250 rpm e acima Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respetivo depósito. Os segmentos do visor
correspondentes ao contador de combustí-
vel desaparecem de “F”
(depósito cheio) na
direção de “E” (depósito vazio) à medida
que o nível de combustível diminui. Quando
o último segmento e a moldura começarem
a piscar, reabasteça logo que possível.
NOTASe for detetado um problema no circuito
elétrico do depósito de combustível, os seg-
mentos do nível de combustível, a moldura
e “ ” ficam intermitentes. Solicite a um
concessionário Yamaha que verifique o ve-ículo. Indicador de economia
Este indicador acende-se quando o veículo
está a ser conduzido de forma económica,
em termos de combustível, e amiga do am-
biente. O indicador apaga-se quando o veí-
culo é desligado.
NOTAConsidere as seguintes sugestões para re-
duzir o consumo de combustível:
Evite velocidades do motor elevadas
durante a aceleração.

Viaje a uma velocidade constante.

Selecione a engrenagem de transmis-
são apropriada à velocidade do veícu-lo.
1. Taquímetro
2. Zona vermelha do taquímetro1
2
1. Chassis
2. Segmento1
2
1. Indicador de economia “ECO”
1
BAE-9-P0.book 7 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-8
1
234
5
6
7
8
9
10
11
12
Visor da caixa de transmissão
Este visor mostra a velocidade seleciona-
da. A posição de ponto morto é indicada por
“ ” e pelo indicador luminoso de ponto
morto. Visor do modo de transmissão
O visor mostra qual o modo de transmissão
que foi selecionado: “STD”, “A” ou “B”. Para
obter mais informações sobre os modos e
como selecioná-los, consulte as páginas
3-12e 3-14.
Visor do TCS
Este visor indica qual é a definição do siste-
ma de controlo de tração que está selecio-
nada: “1”, “2” ou “OFF”. Para obter mais
informações sobre as definições TCS e
como selecioná-las, consulte a página
3-17.1. Indicador luminoso de ponto morto “ ”
2. Visor da caixa de transmissão12
1. Visor do modo de transmissão
1
1. Visor do TCS
1
BAE-9-P0.book 8 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-9
1
23
4
5
6
7
8
9
10
11
12
Visor multifuncional
O visor multifuncional está equipado com o
seguinte:
um conta-quilómetros

dois contadores de percurso

um contador de percurso da reserva
de combustível

um visor do consumo instantâneo de
combustível

um visor do consumo médio de com-
bustível

um visor da temperatura do refrigeran-
te

um visor da temperatura do ar

um relógio

um visor do nível de luminosidade
O conta-quilómetros “ODO” mostra a dis-
tância total que o veículo percorreu. Os contadores de percurso “TRIP” mos-
tram a distância percorrida desde que fo-
ram reiniciados pela última vez.
Para reiniciar um contador de percurso, se-
lecione-o premindo a tecla de acerto infe-
rior. O contador de percurso ficará
intermitente durante alguns segundos. En-
quanto o contador de percurso estiver inter-
mitente, prima a tecla de acerto superior
durante um segundo.
NOTA
O conta-quilómetros bloqueia ao atin-
gir 999999.

Os contadores de percurso reiniciam e
continuam a contar após atingir9999.9.
Alterar o item de apresentação
Prima a tecla de acerto inferior para alternar
o visor entre o conta-quilómetros “ODO”, os
contadores de percurso “TRIP 1” e “TRIP
2”, o consumo de combustível instantâneo
“km/L” ou “L/100 km”, a média de consumo
de combustível “AVE_ _._ km/L” ou “AVE_
_._ L/100 km”, a temperatura do líquido re-
frigerante “_ _ C”, a temperatura ambiente
“Air_ _ C” e o relógio “_ _:_ _” pela ordem
seguinte:
ODO  TRIP 1  TRIP 2  (TRIP F) km/L ou L/100 km
 AVE_ _._ km/L ou
AVE_ _._ L/100 km  _ _ C  Air_ _ C
 Clock _ _ :_ _  ODO
Se usar milhas:
ODO  TRIP 1  TRIP 2  (TRIP F) 
MPG  AVE_ _._ MPG  _ _ C  Air_ _
 C  Clock _ _ :_ _  ODO
NOTA
Prima a tecla de acerto superior para
alternar o visor pela ordem inversa.

O contador de percurso de reserva de
combustível “TRIP F” surge apenas
quando estiver com pouco combustí-vel.
Quando estiver com pouco combustível, o
visor muda automaticamente para “TRIP F”
e começa a contar a distância percorrida a
partir desse ponto.
Se não reiniciar manualmente o contador
de percurso de reserva de combustível,
após reabastecer e percorrer 5 km (3 mi),
este reinicia automaticamente e desapare-
ce do visor.

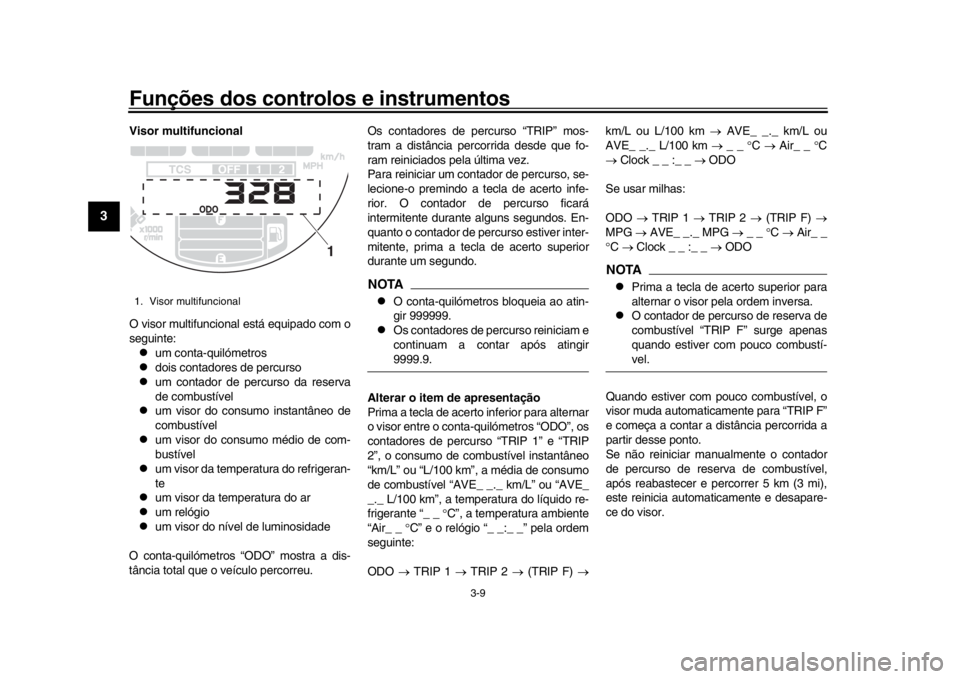

1. Visor multifuncional
1
BAE-9-P0.book 9 ページ ２０１８年９月３日　月曜日　午前１１時９分
