2019 YAMAHA XSR 900 Manual de utilização (in Portuguese)

Especificações
8-2
1
2
3
4
5
6
789
10
11
12
Carga:Carga máxima: 170 kg (375 lb)
* (Peso total com condutor, passageiro, car-
ga e acessórios)Travão dianteiro:Tipo:Travão hidráulico com dois discosTravão traseiro:Tipo:
Travão hidráulico com um discoSuspensão dianteira:Tipo:Forquilha telescópicaSuspensão traseira:Tipo:Braço oscilante (suspensão de elo)Sistema eléctrico:Tensão do sistema:
12 VBateria:Modelo:YTZ10S
Voltagem, capacidade:
12 V, 8.6 Ah (10 HR)Farol dianteiro:Tipo de lâmpada:Lâmpada de halogénioPotência da lâmpada:Farol dianteiro:H4, 60.0 W/55.0 W
Luz do travão/farolim traseiro: LED Sinal de mudança de direcção dianteiro:
10.0 W
Sinal de mudança de direcção traseiro:
10.0 W
Mínimos: 5.0 W
Luz da chapa de matrícula: 5.0 W
BAE-9-P0.book 2 ページ ２０１８年９月３日　月曜日　午前１１時９分

9-1
1
2
3
4
5
6
7
89
10
11
12
Informações para o consumidor
PAU53562
Números de identificaçãoRegiste o número de identificação do veícu-
lo, o número de série do motor e a informa-
ção da etiqueta do modelo nos espaços
fornecidos a seguir . Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO VEÍ-
CULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO MODE-
LO:
PAU26401

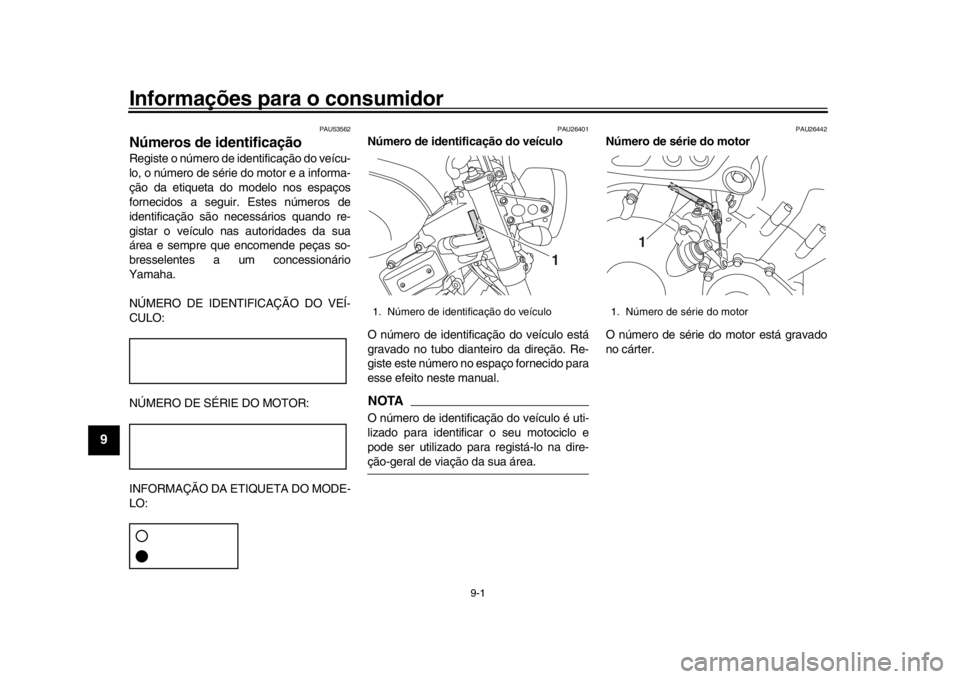

Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-ção-geral de viação da sua área.
PAU26442
Número de série do motor
O número de série do motor está gravado
no cárter.
1. Número de identificação do veículo
1
1. Número de série do motor
1
BAE-9-P0.book 1 ページ ２０１８年９月３日　月曜日　午前１１時９分

Informações para o consumidor
9-2
1
2
3
4
5
6
7
8910
11
12
PAU26481
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-22.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dados do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatíst ica e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
Dados sobre o estado do veículo e o
desempenho do motor

Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privacidade
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo nesse
1. Etiqueta do modelo
1
1. Conector de diagnóstico
1
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
BAE-9-P0.book 2 ページ ２０１８年９月３日　月曜日　午前１１時９分

Informações para o consumidor
9-3
1
2
3
4
5
6
7
89
10
11
12
caso, a Yamaha exigirá à empresa contra-
tada que trate corretamente os dados do
veículo fornecidos e garantirá que os dados
sejam tratados corretamente.
Com o consentimento do proprietário
do veículo

Se obrigada por força de lei

Para uso da Yamaha em situações de
litígio

Quando estes dados não estiverem
associados a um veículo ou proprietá-
rio específicos
BAE-9-P0.book 3 ページ ２０１８年９月３日　月曜日　午前１１時９分

10-1
1
2
3
4
5
6
7
8
91011
12
Índice remissivo
AABS ......................................................... 3-16
Alavanca da embraiagem ........................ 3-15
Alavanca do travão .................................. 3-15
Alavancas do travão e da embraiagem, verificação e lubrificação ....................... 6-27
Amortecedor, ajuste ................................ 3-25
Armazenagem ........................................... 7-3
Assento.................................................... 3-22BBateria ..................................................... 6-30CCabos, verificação e lubrificação ............. 6-25
Colocar o motor em funcionamento .......... 5-1
Combustível............................................. 3-19
Compartimento de armazenagem ........... 3-23
Conector CC auxiliar ............................... 3-27
Conector de diagnóstico ............................ 9-2
Consumo de combustível, sugestões para a redução ........................................ 5-3
Contador multifuncional ............................. 3-6
Conversor catalítico ................................. 3-21
Cor mate, cuidado ..................................... 7-1
Corrente de transmissão, limpeza e
lubrificação ............................................ 6-25
Cuidados ................................................... 7-1DDireção, verificação ................................. 6-29
Descanso lateral ...................................... 3-27
Descanso lateral, verificação e lubrificação ............................................ 6-27
Deteção e resolução de problemas ......... 6-37EElemento do filtro de ar ........................... 6-14 Especificações .......................................... 8-1
Estacionamento ........................................ 5-4
Etiqueta do modelo ................................... 9-2
FFolga da alavanca da embraiagem,
ajuste .................................................... 6-19
Folga da alavanca do travão, verificação ............................................. 6-19
Folga da corrente de transmissão........... 6-23
Folga das válvulas .................................. 6-15
Folga do punho do acelerador, verificação ............................................. 6-15
Forquilha dianteira, ajuste ....................... 3-23
Forquilha dianteira, verificação ............... 6-28
Fusíveis, substituição .............................. 6-31IIndicadores luminosos de mudança de direção .................................................... 3-4
Indicadores luminosos e luzes de
advertência ............................................. 3-3
Indicador luminoso de máximos................ 3-4
Indicador luminoso de ponto morto ........... 3-4
Indicador luminoso do sistema imobilizador ............................................. 3-5
Indicador luminoso do sistema de controlo
de tração ................................................. 3-5
Informações relativas à segurança ........... 1-1
Interruptor da buzina ............................... 3-14
Interruptor de farol alto/baixo .................. 3-13
Interruptor de paragem/andamento/ arranque................................................ 3-14
Interruptor de perigo................................ 3-14
Interruptor de ultrapassagem .................. 3-13 Interruptor do sinal de mudança de
direção ...................................................3-14
Interruptor do sistema de controlo de
tração..................................................... 3-14
Interruptores das luzes dos travões.........6-20
Interruptores do guiador ..........................3-13
Interruptor principal/bloqueio da direção ...3-2
JJogo de ferramentas ..................................6-2LLâmpada de mínimos, substituição .........6-35
Lâmpada do farol dianteiro, substituição............................................6-34
Lâmpada do sinal de mudança de direção, substituição ..............................6-36
Lata .......................................................... 6-10
Líquido dos travões , mudança................. 6-23
Localizações das peças.............................2-1
Lubrificação e manutenção, periódica .......6-5
Luz da chapa de matrícula ......................6-37
Luz de advertência da temperatura do refrigerante ..............................................3-4
Luz de advertência de problema no motor .......................................................3-4
Luz de advertência do ABS .......................3-4
Luz de advertência do nível de óleo ..........3-4
Luz do travão/farolim traseiro .................. 6-36MManutenção, sistema de controlo das emissões...........................................6-3
Modo D (modo de transmissão) .............. 3-12
Mudança de velocidades ...........................5-2NNúmero de identificação do veículo ...........9-1
BAE-9-P0.book 1 ページ ２０１８年９月３日　月曜日　午前１１時９分

Índice remissivo
10-2
1
2
3
4
5
6
7
8
910
11
12
Número de série do motor .........................9-1
Números de identificação ..........................9-1
Nível de líquido dos travões, verificação .............................................6-21OÓleo do motor ..........................................6-10PPivôs do braço oscilante, lubrificação ......6-28
Pastilhas dos travões da frente e de trás, verificação .............................................6-20
Pedais do travão e de mudança de velocidades, verificação e
lubrificação ............................................6-26
Pedal de mudança de velocidades ..........3-15
Pedal do travão ........................................3-16
Pneus .......................................................6-16
Prendedores da correia de bagagem ......3-27
Punho e cabo do acelerador, verificação e lubrificação .........................................6-26RRefrigerante .............................................6-13
Registo de dados, veículo..........................9-2
Rodagem do motor ....................................5-3
Rodas.......................................................6-18
Rolamentos de roda, verificação .............6-29SSistema imobilizador ..................................3-1
Sistema de controlo de tração .................3-17
Sistema de corte do circuito de ignição ...3-28
Suporte do motociclo ...............................6-37TTabelas de deteção e resolução de
problemas ..............................................6-39
Tampa do depósito de combustível .........3-19 Tubo de respiração e tubo de
descarga do depósito de combustível... 3-21
VVelas de ignição, verificação ..................... 6-9
Velocidade de ralenti do motor, verificação ............................................. 6-15YYamalube ................................................ 6-13
BAE-9-P0.book 2 ページ ２０１８年９月３日　月曜日　午前１１時９分

BAE-9-P0_Hyoshi.indd 32018/09/05 17:04:41

Manual original
PRINTED IN THE NETHERLANDS2018.09
