2019 YAMAHA XSR 900 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-18
1
234
5
6
7
8
9
10
11
12
controlo de tração pode ser automatica-
mente desativado. Neste caso, o indicador
luminoso “ ” e a luz de advertência “ ”
acendem-se.
O ecrã TCS (página 3-8) indica a definição
atual do TCS. Existem três definições.
TCS “OFF”
O modo TCS “OFF” desliga o sistema de
controlo de tração.
TCS “1”
O modo TCS “1” minimiza a ação do siste-
ma de controlo de tração.
TCS “2”
O modo TCS “2” maximiza a ação do con-
trolo de tração; a rotação da roda é contro-
lada com mais força.NOTA
Utilize o interruptor de controlo de tra-
ção (página 3-14) para alterar as defi-
nições do TCS.

O controlo de tração pode ser ligado
ou desligado apenas com o veículo
desligado.

Sempre que a chave for rodada para
“ON”, o controlo de tração é ligado e
definido para TCS “1” ou “2” (o que ti-
ver sido selecionado da última vez).

Desligue o sistema de controlo de tra- ção para ajudar a libertar a roda trasei-
ra se o veículo ficar preso na lama,
areia ou noutra superfície mole.
PRECAUÇÃO
PCA16801
Utilize apenas os pneus especificados.
(Consulte a página 6-16.) A utilização de
pneus com outras dimensões impedirá
que o sistema de controlo de tração con-trole a rotação do pneu com precisão.
Reposição do sistema de controlo de
tração
O sistema de controlo de tração irá desli-
gar-se automaticamente quando:
a roda dianteira ou a roda traseira per-
dem o contacto com o piso durante a
condução.

for detetada rotação excessiva da
roda traseira durante a condução.

uma das rodas é rodada com a chave
virada para “ON” (como quando se re-
aliza a manutenção).
Se o sistema de controlo de tração for de-
sativado, tanto o indicador luminoso “ ”
como a luz de advertência “ ” acen-
dem-se.
Neste caso, tente repor o sistema da se-
guinte forma. 1. Pare o veículo e rode a chave para “OFF”.
2. Aguarde alguns segundos e volte a ro-
dar a chave para “ON”.
3. O indicador luminoso “ ” deve apa- gar-se e o sistema deve ficar ativado.
NOTASe o indicador luminoso “ ” permanecer
aceso depois da reposição, o veículo pode
continuar a ser utilizado; contudo, solicite a
um concessionário Yamaha que verifique oveículo logo que possível.
4. Solicite a um conc essionário Yamaha
que verifique o veículo e desligue a luz
avisadora “ ”.
BAE-9-P0.book 18 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-19
1
23
4
5
6
7
8
9
10
11
12
PAU13076

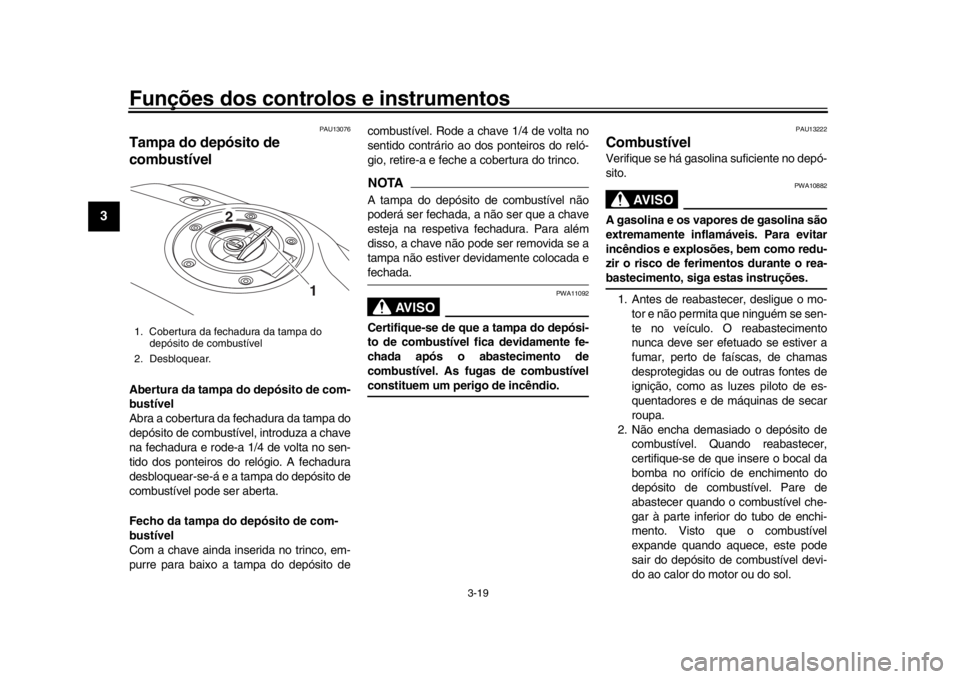

Tampa do depósito de
combustívelAbertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
Com a chave ainda inserida no trinco, em-
purre para baixo a tampa do depósito de combustível. Rode a chave 1/4 de volta no
sentido contrário ao dos ponteiros do reló-
gio, retire-a e feche a cobertura do trinco.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferime
ntos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depósito de combustível
2. Desbloquear.
1
2
BAE-9-P0.book 19 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-20
1
234
5
6
7
8
9
10
11
12
3. Limpe imediatamente qualquer com- bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tam- pa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se esta entrar em contacto com os olhos,
consulte imediatame
nte um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU75300
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
NOTA
Esta marca identifica o combustível re-
comendado para este veículo confor-
me especificado pela norma europeia
(EN228).

Verifique que o bico injetor de gasolina
tem o mesmo identificador quandoabastecer.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
Mistura de gaso lina com álcool
Existem dois tipos de mistura de gasolina

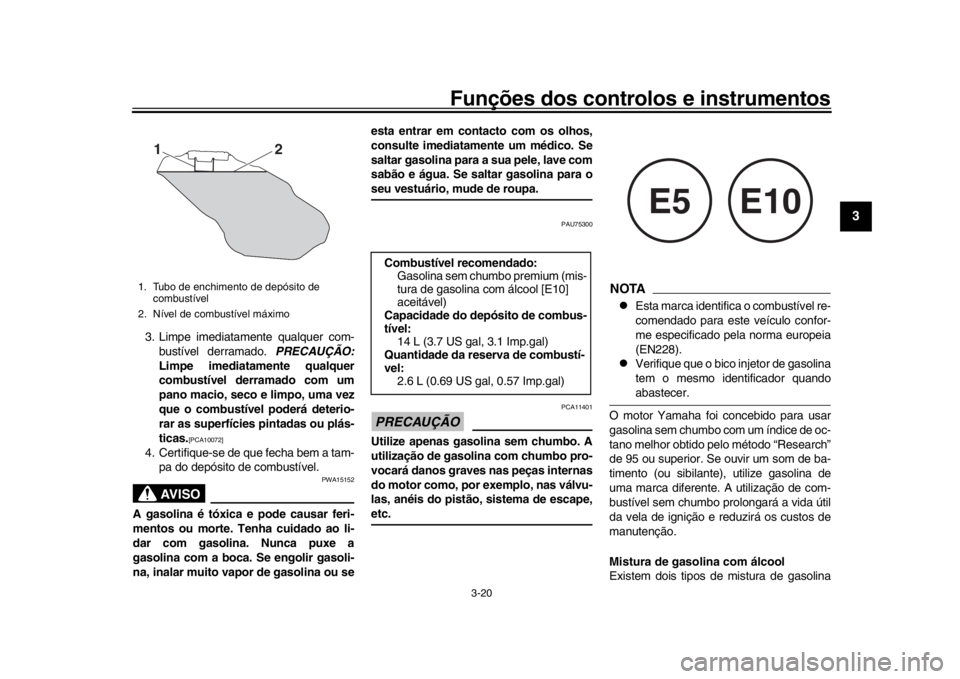

1. Tubo de enchimento de depósito de combustível
2. Nível de combustível máximo
2
1
Combustível recomendado: Gasolina sem chumbo premium (mis-
tura de gasolina com álcool [E10]
aceitável)
Capacidade do depósito de combus-
tível: 14 L (3.7 US gal, 3.1 Imp.gal)
Quantidade da reserva de combustí-
vel: 2.6 L (0.69 US gal, 0.57 Imp.gal)
E5
E10
BAE-9-P0.book 20 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-21
1
23
4
5
6
7
8
9
10
11
12
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo des-
te não exceder os 10% (E10). A mistura de
gasolina com metanol não é recomendada
pela Yamaha, pois pode danificar o sistema
de combustível ou caus ar problemas ao ní-
vel das prestações do veículo.
PAU51195
Tubo de respiração e tubo de
descarga do depósito de
combustívelAntes de utilizar o veículo:
verifique as ligações dos tubos.

verifique se existem danos nos tubos.
Se necessário, substitua-os.

confirme que as ex tremidades dos tu-
bos não estão bloqueadas. Limpe, se
necessário.

confirme que os tubos são encami-
nhados pela presilha.
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;

estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;

certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;

não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
1. Tubo de descarga do depósito de combustível
2. Tubo de respiração da lata
3. Presilha
1
32
BAE-9-P0.book 21 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-22
1
234
5
6
7
8
9
10
11
12
catalítico.

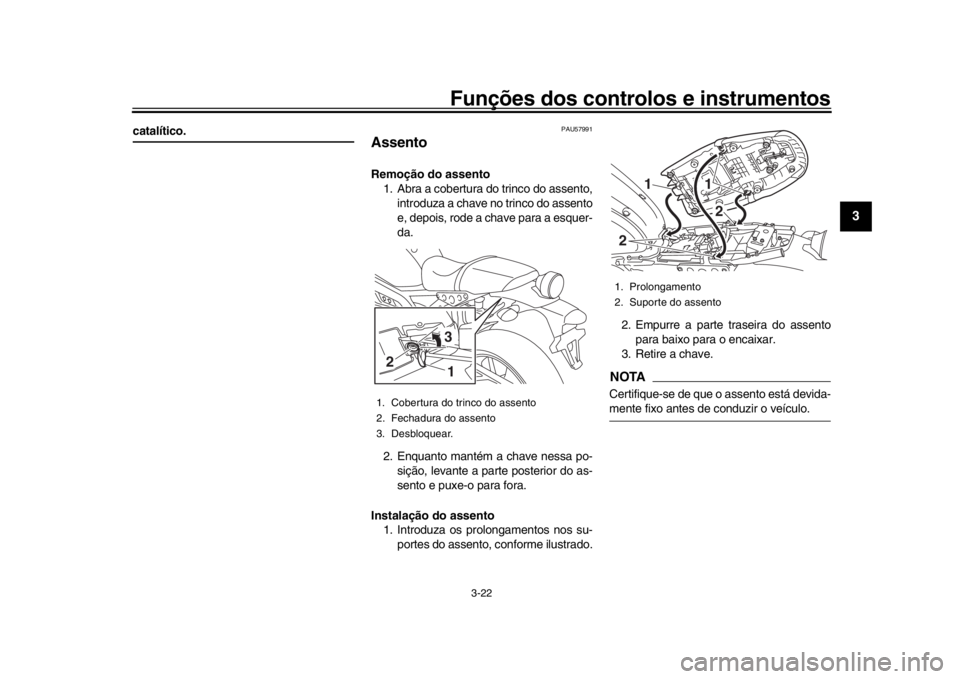

PAU57991
AssentoRemoção do assento 1. Abra a cobertura do trinco do assento,
introduza a chave no trinco do assento
e, depois, rode a c have para a esquer-
da.
2. Enquanto mantém a chave nessa po- sição, levante a parte posterior do as-
sento e puxe-o para fora.
Instalação do assento 1. Introduza os prolongamentos nos su-
portes do assento, conforme ilustrado. 2. Empurre a parte traseira do assento
para baixo para o encaixar.
3. Retire a chave.
NOTACertifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
1. Cobertura do trinco do assento
2. Fechadura do assento
3. Desbloquear.2
31
1. Prolongamento
2. Suporte do assento
11
2
2
BAE-9-P0.book 22 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-23
1
23
4
5
6
7
8
9
10
11
12
PAU58200

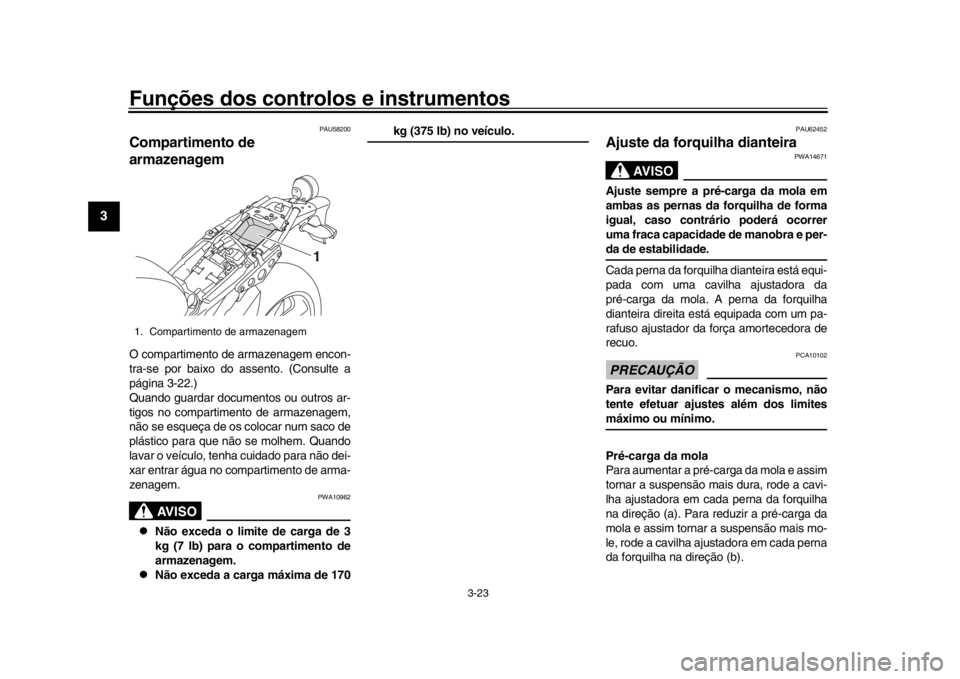

Compartimento de
armazenagemO compartimento de armazenagem encon-
tra-se por baixo do assento. (Consulte a
página 3-22.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de arma-
zenagem.
AVISO
PWA10962

Não exceda o limite de carga de 3
kg (7 lb) para o compartimento de
armazenagem.

Não exceda a carga máxima de 170
kg (375 lb) no veículo.
PAU62452
Ajuste da forquilha dianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário poderá ocorrer
uma fraca capacidade de manobra e per-da de estabilidade.
Cada perna da forquilha dianteira está equi-
pada com uma cavilha ajustadora da
pré-carga da mola. A perna da forquilha
dianteira direita está equipada com um pa-
rafuso ajustador da força amortecedora de
recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limitesmáximo ou mínimo.

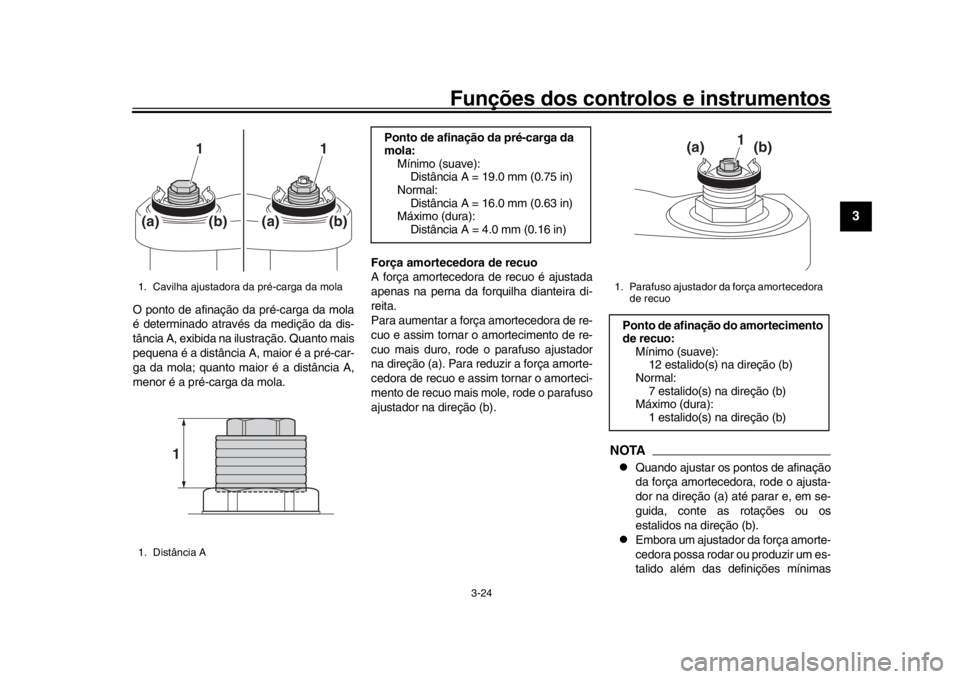

Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direção (b).
1. Compartimento de armazenagem
1
BAE-9-P0.book 23 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-24
1
234
5
6
7
8
9
10
11
12
O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto mais
pequena é a distância A, maior é a pré-car-
ga da mola; quanto maior é a distância A,
menor é a pré-carga da mola. Força amortecedora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita.
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode
o parafuso ajustador
na direção (a). Para reduzir a força amorte-
cedora de recuo e assi m tornar o amorteci-
mento de recuo mais mole, rode o parafuso
ajustador na direção (b).
NOTA
Quando ajustar os pontos de afinação
da força amortecedora, rode o ajusta-
dor na direção (a) até parar e, em se-
guida, conte as rotações ou os
estalidos na direção (b).

Embora um ajustador da força amorte-
cedora possa rodar ou produzir um es-
talido além das definições mínimas
1. Cavilha ajustadora da pré-carga da mola
1. Distância A
1
1
(a)
(b)
(a)
(b)
1
Ponto de afinação da pré-carga da
mola: Mínimo (suave):Distância A = 19.0 mm (0.75 in)
Normal: Distância A = 16.0 mm (0.63 in)
Máximo (dura):
Distância A = 4.0 mm (0.16 in)
1. Parafuso ajustador da força amortecedora
de recuoPonto de afinação do amortecimento
de recuo:Mínimo (suave):12 estalido(s) na direção (b)
Normal:
7 estalido(s) na direção (b)
Máximo (dura): 1 estalido(s) na direção (b)
1
(a)
(b)
BAE-9-P0.book 24 ページ ２０１８年９月３日　月曜日　午前１１時９分

Funções dos controlos e instrumentos
3-25
1
23
4
5
6
7
8
9
10
11
12
indicadas, esses ajustes são inefica-
zes e podem danificar a suspensão.

Ao rodar um botão ajustador da força
amortecedora na direção (a), a posi-
ção de 0 estalidos e a posição de 1 es-talido podem ser idênticas.
PAU57943
Ajuste do amortecedorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limitesmáximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
reção (b).

Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.

Utilize a chave inglesa especial e a
barra de extensão no jogo de ferra-
mentas para fazer este ajuste.

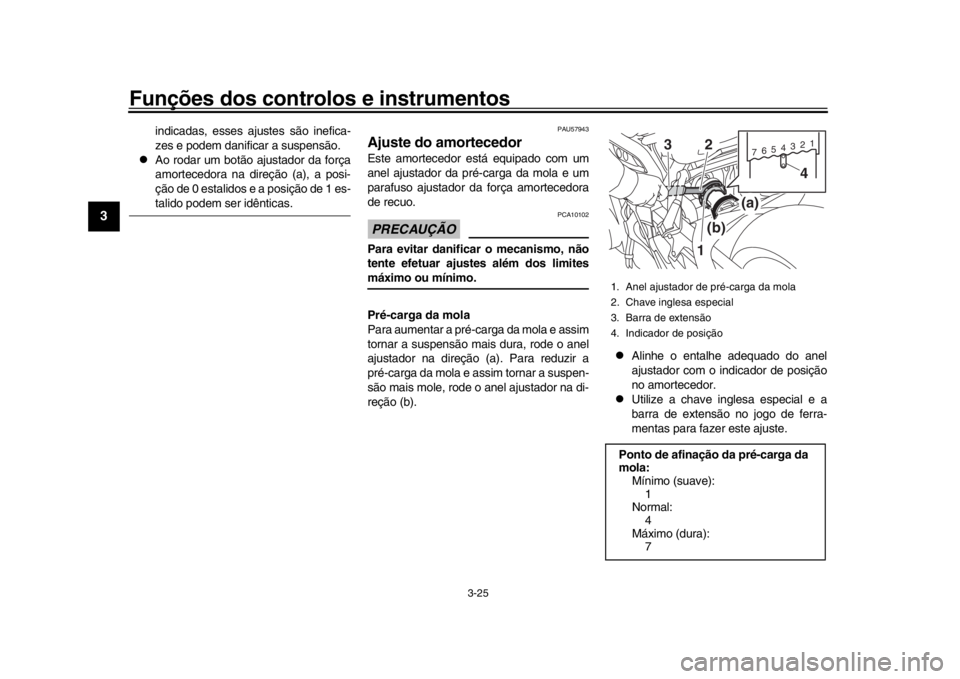

1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Barra de extensão
4. Indicador de posiçãoPonto de afinação da pré-carga da
mola: Mínimo (suave):
1
Normal: 4
Máximo (dura):
7
7654321
1(b) (a)
4
2
3
BAE-9-P0.book 25 ページ ２０１８年９月３日　月曜日　午前１１時９分
