2019 YAMAHA XSR 700 Notices Demploi (in French)

Commandes et instruments
3-2
3
FAU10474
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de

(clé à anneau rouge), conserver celle-ci


FAU85040
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.N.B.Pour éviter de décharger la batterie,
ne pas laisser la clé en position mar-
che alors que le moteur est arrêté.
Le phare s’allume automatiquement
dès la mise en marche du moteur.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un accident.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
P
ON
OFF
LOCK

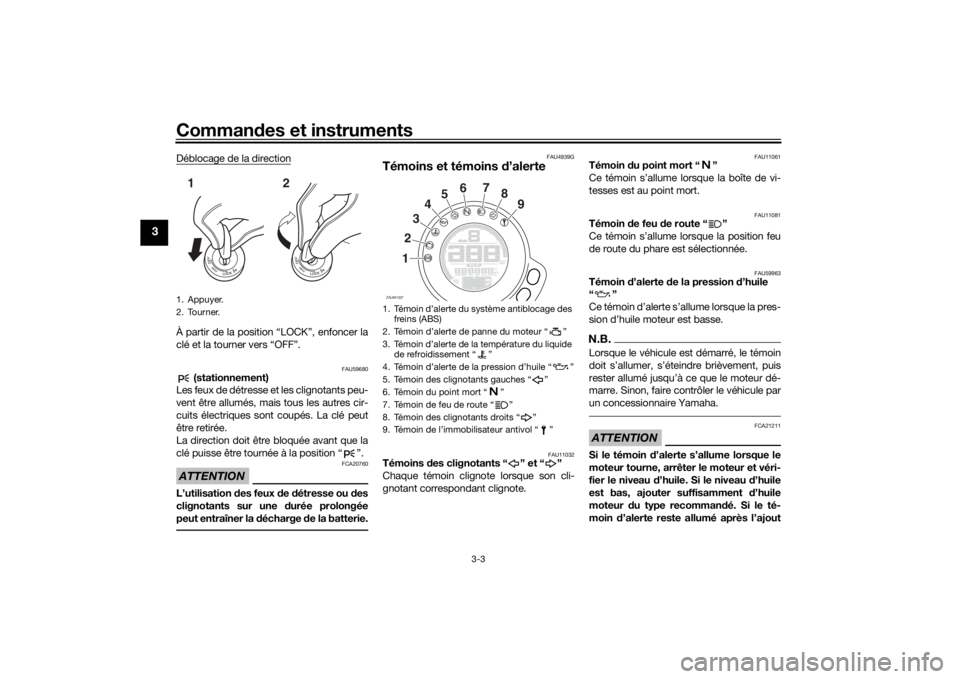

1. Appuyer.
2. Tourner.12
UBCNF0F0.book Page 2 Wednesday, January 30, 2019 11:55 AM

Commandes et instruments
3-3
3
Déblocage de la directionÀ partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU59680
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux de détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU4939G
Témoins et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU59963
Témoin d’alerte de la pression d’huile
“”
Ce témoin d’alerte s’allume lorsque la pres-
sion d’huile moteur est basse.N.B.Lorsque le véhicule est démarré, le témoin


marre. Sinon, faire contrôler le véhicule par
un concessionnaire Yamaha.ATTENTION
FCA21211
Si le témoin d’alerte s’allume lorsque le
moteur tourne, arrêter le moteur et véri-
fier le niveau d’huile. Si le niveau d’huile
est bas, ajouter suffisamment d’huile
moteur du type recommandé. Si le té-
moin d’alerte reste allumé après l’ajout
1. Appuyer.
2. Tourner.12
1.
freins (ABS)
2. Ž
3.
de refroidissement Ž
4. Ž
5. Témoin des clignotants gauches Ž
6. Témoin du point mort Ž
7. Témoin de feu de route Ž
8. Témoin des clignotants droits Ž
9. ŽZAUM1327
1234567
8
9
UBCNF0F0.book Page 3 Wednesday, January 30, 2019 11:55 AM

Commandes et instruments
3-4
3
d’huile, arrêter le moteur et faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
FAU11449
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume lorsque le mo-
teur est en surchauffe. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir. (Voir page 6-40.)
Pour les véhicules équipés d’un ou plu-
sieurs ventilateurs, ces derniers se mettent
en marche et se coupent automatiquement
en fonction de la température du liquide de
refroidissement.N.B.Lors de la mise en marche du véhicule, le



le véhicule par un concessionnaire
Yamaha. ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.
FAU73172
Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.N.B.Lors de la mise en marche du véhicule, le



hicule par un concessionnaire Yamaha.
FAU69895
Témoin d’alerte du système ABS “ ”
Ce témoin d’alerte s’allume à la mise en
marche du véhicule et s’éteint dès que le
véhicule se déplace. Si le témoin d’alerte
s’allume en cours de route, cela peut signa-
ler un problème au niveau du système ABS
(antiblocage des roues).
AVERTISSEMENT
FWA16043
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint
10 km/h (6 mi/h) ou si le témoin d’alerte
s’allume pendant la conduite : Faire extrêmement attention pour
éviter un éventuel blocage des
roues au cours d’un freinage d’ur-
gence.
Faire contrôler le véhicule par un
concessionnaire Yamaha dès que
possible.
FAUM3622
Témoin du système antidémarrage “ ”
Le témoin clignote en continu après que le
moteur a été coupé et après 30 secondes,
signalant ainsi l’armement du système anti-
démarrage. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.N.B.Lors de la mise en marche du véhicule, le


ler le véhicule par un concessionnaire
Yamaha.Diagnostic de pannes
Lorsqu’un problème est détecté dans le
système antidémarrage, le témoin clignote
selon une séquence. Si le témoin du sys-
tème antidémarrage clignote selon la sé-
quence suivante, 5 fois lentement puis 2
ABS
UBCNF0F0.book Page 4 Wednesday, January 30, 2019 11:55 AM

Commandes et instruments
3-5
3
fois rapidement, cela peut être dû à des in-
terférences du transpondeur. Dans ce cas,
procéder comme suit.
1. Vérifier qu’aucune autre clé de sys-
tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
4. Si le moteur ne se met pas en marche
avec une ou plusieurs clés conven-
tionnelles, confier le véhicule ainsi que
toutes les clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAUM3610
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Le véhicule doit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pendant la conduite risque de
distraire le conducteur et augmente
ainsi les risques d’accident.Le bloc de compteurs multifonctions est
composé des éléments suivants :
un compteur de vitesse
un compte-tours
un afficheur du niveau de carburant
un indicateur d’économie
un afficheur du rapport engagé
un écran multifonction
1. Afficheur du rapport engagé
2. Compte-tours
3. Indicateur d’économie “ECO”
4. Compteur de vitesse
5. Écran multifonction
6. Afficheur du niveau de carburantZAUM113281
2
34
5
6
1. Bouton de r

Commandes et instruments
3-6
3
N.B.Tourner la clé sur “ON” avant d’utiliser
les boutons de réglage supérieur et in-
férieur, sauf pour passer en mode de
commande de la luminosité ou pour
afficher la montre.
Pour le R.-U. : Pour afficher les valeurs
du compteur de vitesse et de l’écran
multifonction en miles plutôt qu’en ki-
lomètres et vice versa, définir l’écran
multifonction en mode de compteur
kilométrique ou de totaliseur journalier
et appuyer sur le bouton de réglage
inférieur pendant trois secondes.Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 10000 tr/mn et au-delà
Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (réservoir plein) vers “E”
(réservoir vide) au fur et à mesure que le ni-
veau de carburant diminue. Lorsque le der-
nier segment et le cadre se mettent à cli-
gnoter, refaire le plein dès que possible.N.B.

gnostic de pannes. Si un problème est dé-
tecté dans le circuit électrique du réservoir

du niveau de carburant, le cadre et Ž cli-
1. Compte-tours
2. Zone rouge du compte-toursZAUM133012
1. Cadre
2. Afficheur du niveau de carburantZAUM1331
1
1
2
UBCNF0F0.book Page 6 Wednesday, January 30, 2019 11:55 AM

Commandes et instruments
3-7
3
gnotent en continu. Le cas échéant, faire
contrôler le véhicule par un concession-
naire Yamaha.Indicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consomma-
tion de carburant. Il s’éteint lorsque le véhi-
cule est à l’arrêt.N.B.
nomiser le carburant :
Éviter les régimes très élevés lors des
accélérations.
Voyager à vitesse constante.Choisir la vitesse adaptée à la vitesse
du véhicule.
Afficheur du rapport engagé
Cet afficheur indique le rapport sélec-
tionné. Le point mort est signalé par “–” et
par le témoin de point mort.Écran multifonction
L’écran multifonction affiche les éléments
suivants :
un compteur kilométrique
deux totalisateurs journaliers
un totalisateur de la réserve
un afficheur de la consommation de
carburant instantanée
un afficheur de la consommation
moyenne
un afficheur de la température du li-
quide de refroidissement
un afficheur de la température de l’air
une montre
un mode de commande de la lumino-
sité
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.
1. Indicateur d’économie “ECO”ZAUM1332
1
1. T

Commandes et instruments
3-8
3
Les totalisateurs journaliers affichent la dis-
tance parcourue depuis leur dernière re-
mise à zéro.N.B.Le compteur kilométrique se bloque à
999999 et ne peut pas être réinitialisé.
Le totalisateur journalier se remet à
zéro et continue à compter après

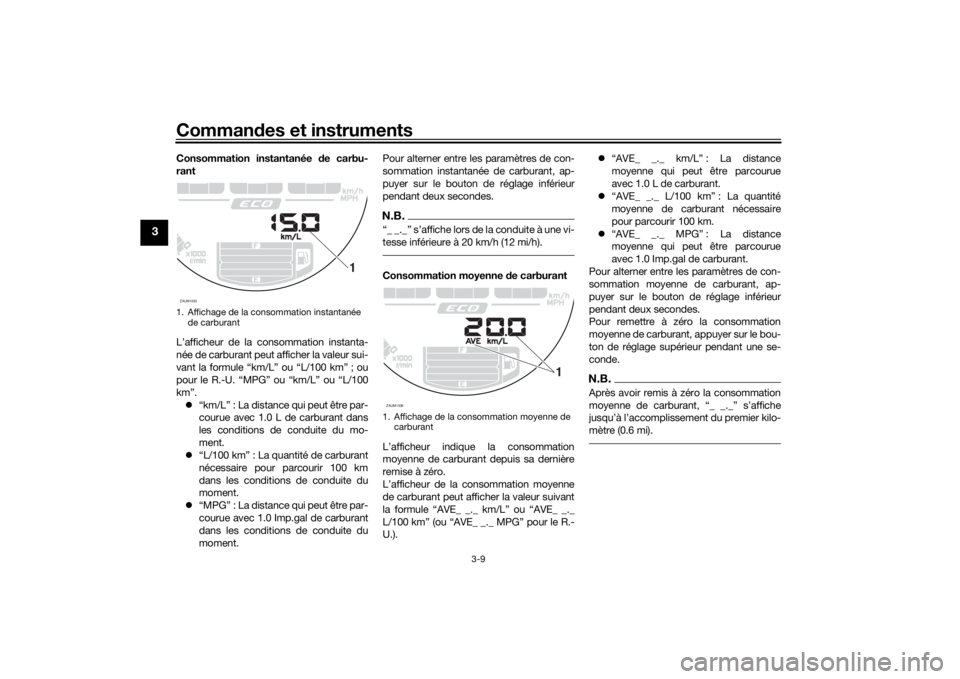

9999.9.Appuyer sur le bouton de réglage inférieur
pour modifier l’affichage des compteurs
(compteur kilométrique “ODO”, totalisa-
teurs journaliers “TRIP 1” et “TRIP 2”, con-
sommation instantanée de carburant
“km/L” ou “L/100 km”, consommation
moyenne de carburant “AVE_ _._ km/L” ou
“AVE_ _._ L/100 km”, température du li-
quide de refroidissement “_ _ °C”, tempé-
rature ambiante “Air_ _ °C” et montre “_ _:_
_”) dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → km/L ou L/100
km → AVE_ _._ km/L ou AVE_ _._ L/100 km
→ _ _ °C → Air_ _ °C → Clock _ _ :_ _ →
ODO
Pour le R.-U. :
Appuyer sur le bouton de réglage inférieur
pour modifier l’affichage des compteurs
(compteur kilométrique “ODO”, totalisa-teurs journaliers “TRIP 1” et “TRIP 2”, con-
sommation instantanée de carburant
“km/L”, “L/100 km” ou “MPG”, consom-
mation moyenne de carburant “AVE_ _._
km/L”, “AVE_ _._ L/100 km” ou “AVE_ _._
MPG”, température du liquide de refroidis-
sement “_ _ °C”, température ambiante
“Air_ _ °C” et montre “_ _:_ _”) dans l’ordre
suivant :
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km ou MPG → AVE_ _._ km/L, AVE_ _._
L/100 km ou AVE_ _._ MPG → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODO
N.B.Appuyer sur le bouton de réglage su-
périeur pour modifier l’affichage dans
l’ordre inverse.
L’affichage du totalisateur journalier
de la réserve de carburant et des
codes d’erreur s’active automatique-
ment alors qu’il convient d’accéder
séparément au mode de commande
de la luminosité.Si le segment inférieur et le cadre de la
jauge de carburant commencent à cligno-
ter, l’écran passe automatiquement en
mode d’affichage de la réserve du totali-
seur journalier “TRIP F” et affiche la dis-tance parcourue à partir de cet instant.
Dans ce cas, l’affichage des compteurs
(compteur kilométrique, totalisateurs jour-
naliers et consommation de carburant) se
modifie comme suit par une pression sur le
bouton de réglage inférieur :
TRIP F → km/L ou L/100 km → AVE_ _._
km/L ou AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODO →
TRIP 1 → TRIP 2 → TRIP F
Pour le R.-U. :
TRIP F → km/L, L/100 km ou MPG → AVE_
_._ km/L, AVE_ _._ L/100 km ou AVE_ _._
MPG → _ _ °C → Air_ _ °C → Clock _ _ :_ _
→ ODO → TRIP 1 → TRIP 2 → TRIP F
Pour remettre un totalisateur journalier à
zéro, le sélectionner en appuyant sur le
bouton de réglage inférieur, puis appuyer
sur le bouton de réglage supérieur pendant
une seconde.
Si le totalisateur journalier de la réserve
n’est pas remis à zéro manuellement, après
avoir refait le plein et parcouru 5 km (3 mi),
il se remet automatiquement à zéro et ne
s’affiche plus.
UBCNF0F0.book Page 8 Wednesday, January 30, 2019 11:55 AM

Commandes et instruments
3-9
3
Consommation instantanée de carbu-
rant
L’afficheur de la consommation instanta-
née de carburant peut afficher la valeur sui-
vant la formule “km/L” ou “L/100 km” ; ou
pour le R.-U. “MPG” ou “km/L” ou “L/100
km”.
“km/L” : La distance qui peut être par-
courue avec 1.0 L de carburant dans
les conditions de conduite du mo-
ment.
“L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment.
“MPG” : La distance qui peut être par-
courue avec 1.0 Imp.gal de carburant
dans les conditions de conduite du
moment.Pour alterner entre les paramètres de con-
sommation instantanée de carburant, ap-
puyer sur le bouton de réglage inférieur
pendant deux secondes.
N.B.
tesse inférieure à 20 km/h (12 mi/h).Consommation moyenne de carburant
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
L’afficheur de la consommation moyenne
de carburant peut afficher la valeur suivant
la formule “AVE_ _._ km/L” ou “AVE_ _._
L/100 km” (ou “AVE_ _._ MPG” pour le R.-
U.).“AVE_ _._ km/L” : La distance
moyenne qui peut être parcourue
avec 1.0 L de carburant.
“AVE_ _._ L/100 km” : La quantité
moyenne de carburant nécessaire
pour parcourir 100 km.
“AVE_ _._ MPG” : La distance
moyenne qui peut être parcourue
avec 1.0 Imp.gal de carburant.
Pour alterner entre les paramètres de con-
sommation moyenne de carburant, ap-
puyer sur le bouton de réglage inférieur
pendant deux secondes.
Pour remettre à zéro la consommation
moyenne de carburant, appuyer sur le bou-
ton de réglage supérieur pendant une se-
conde.
N.B.Après avoir remis à zéro la consommation


mètre (0.6 mi).
1. Affichage de la consommation instantanée
de carburantZAUM1335
1
1. Affichage de la consommation moyenne de
carburantZAUM1336
1
UBCNF0F0.book Page 9 Wednesday, January 30, 2019 11:55 AM
