2019 YAMAHA TRACER 900 GT Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-34
3
PAU65801
AssentosAssento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Levante a parte dianteira do assento
do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza os prolongamentos da parte
traseira do assento do passageiro nos
suportes do assento tal como ilustra-
do, e depois empurre a parte da frente
do assento para baixo para o encai-
xar.2. Retire a chave.
Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Retire a tampa e empurre a alavanca
de bloqueio do assento do condutor,
que se encontra por baixo da parte
posterior do assento do condutor,
para a esquerda, conforme ilustrado,
e depois puxe o assento para fora.Instalação do assento do condutor
1. Instale a tampa deixando a marca de
seta virada para a frente.
2. Introduza o prolongamento da parte
dianteira do assento do condutor no
suporte do assento tal como ilustrado
e empurre a parte posterior do assen-
to para baixo para o encaixar.
1. Fechadura do assento
2. Desbloquear.
1 2
1. Prolongamento
2. Suporte do assento
2
1
1. Tampa
2. Alavanca do trinco do assento do condutor
2
1
UB1JP1P0.book Page 34 Friday, October 5, 2018 2:33 PM

Funções dos controlos e instrumentos
3-35
3

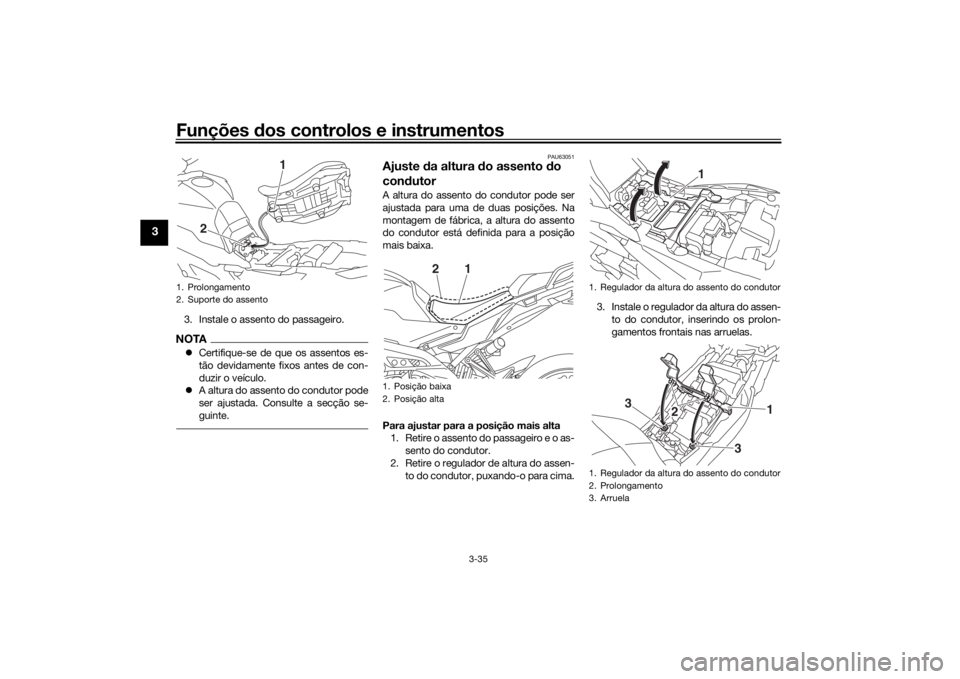

3. Instale o assento do passageiro.NOTACertifique-se de que os assentos es-
tão devidamente fixos antes de con-
duzir o veículo.
A altura do assento do condutor pode
ser ajustada. Consulte a secção se-
guinte.
PAU63051
Ajuste da altura do assento do
condutorA altura do assento do condutor pode ser
ajustada para uma de duas posições. Na
montagem de fábrica, a altura do assento
do condutor está definida para a posição
mais baixa.
Para ajustar para a posição mais alta
1. Retire o assento do passageiro e o as-
sento do condutor.
2. Retire o regulador de altura do assen-
to do condutor, puxando-o para cima.3. Instale o regulador da altura do assen-
to do condutor, inserindo os prolon-
gamentos frontais nas arruelas.
1. Prolongamento
2. Suporte do assento
21
1. Posição baixa
2. Posição alta
2
1
1. Regulador da altura do assento do condutor
1. Regulador da altura do assento do condutor
2. Prolongamento
3. Arruela
1
1
2
3
3
UB1JP1P0.book Page 35 Friday, October 5, 2018 2:33 PM

Funções dos controlos e instrumentos
3-36
3
4. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento B, conforme ilus-
trado.
5. Alinhe o prolongamento da parte infe-
rior do assento do condutor com a ra-
nhura da posição “H” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado.6. Instale o assento do passageiro.
Para ajustar para a posição mais baixa
1. Retire o assento do passageiro e o as-
sento do condutor.
2. Retire o regulador de altura do assen-
to do condutor, puxando-o para cima.
3. Instale o regulador da altura do assen-
to do condutor, inserindo os prolon-
gamentos traseiros nas arruelas.4. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento A, conforme ilus-
trado.1. Prolongamento
2. Suporte do assento B (para posição alta)
21
2
1. Prolongamento
2.
1
2
1. Regulador da altura do assento do condutor
2. Prolongamento
3. Arruela
1. Prolongamento
2. Suporte do assento A (para posição baixa)
1
2
3
3
21
2
UB1JP1P0.book Page 36 Friday, October 5, 2018 2:33 PM

Funções dos controlos e instrumentos
3-37
3
5. Alinhe o prolongamento da parte infe-
rior do assento do condutor com a ra-
nhura da posição “L” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado.
6. Instale o assento do passageiro.NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
PAU63062
Suporte de capaceteO suporte do capacete situa-se por baixo
do assento do passageiro. No jogo de fer-
ramentas, é providenciado um cabo porta-
capacete para fixar o capacete ao respeti-
vo suporte.
Para fixar um capacete
1. Retire o assento do passageiro.
2. Passe o cabo porta-capacete pela fi-
vela da correia do capacete conforme
ilustrado e, depois, prenda as presi-
lhas do cabo ao suporte do capacete.
3. Coloque o capacete do lado direito do
veículo e, de seguida, instale o assen-
to. AVISO! Nunca conduza com um
capacete preso no suporte do ca-pacete, uma vez que este pode ba-
ter em objetos, provocando perda
de controlo e possivelmente um
acidente.
[PWA10162]
Para soltar o capacete
Retire o assento de passageiro, o cabo
porta-capacete do suporte de capacete e
retire o capacete, instalando depois o as-
sento.
1. Prolongamento
2. Ranhura da posição “L”
1
2
1. Capacete
2. Cabo porta-capacete
3. Suporte de capacete
3
21
UB1JP1P0.book Page 37 Friday, October 5, 2018 2:33 PM

Funções dos controlos e instrumentos
3-38
3
PAU62550
Compartimento de armazena-
gemO compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-34.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA15401
Não exceda a carga máxima de 179 kg
(395 lb) no veículo.
PAU83932
Para-vento Este modelo está equipado com um para-
vento regulável.
Para alterar a posição do para-vento, eleve
a alavanca do trinco do para-vento e desli-
ze o para-vento para cima ou para baixo.
Solte a alavanca do trinco quando terminar.NOTACertifique-se de que o para-vento e a ala-
vanca do trinco estão devidamente fixos
antes de conduzir o veículo.
PAU39612
Regulação dos feixes do farol
dianteiroOs botões ajustadores do feixe do farol
dianteiro são usados para subir ou baixar a
altura dos feixes do farol dianteiro. Pode
ser necessário regular os feixes do farol
dianteiro para aumentar a visibilidade e
para ajudar a evitar encandear os outros
condutores, ao transportar mais ou menos
carga que o habitual. Cumpra a legislação
e as normas locais para a regulação de fa-
róis.
Para subir os feixes do farol dianteiro, rode
os botões na direção (a). Para baixar os fei-
xes do farol dianteiro, rode os botões na di-
reção (b).
1. Compartimento de armazenagem
1
1. Alavanca de bloqueio do para-vento
2. Para-vento
12
1. Botão ajustador do feixe do farol dianteiro
(a)
(b)
1
(b)
(a)
1
UB1JP1P0.book Page 38 Friday, October 5, 2018 2:33 PM

Funções dos controlos e instrumentos
3-39
3
PAU46833
Posição do guiador O guiador pode ser ajustado numa de duas
posições, de acordo com a preferência do
condutor. Solicite a um concessionário
Yamaha que ajuste a posição do guiador.
PAU76342
Ajuste da forquilha dianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário poderá ocorrer
uma fraca capacidade de manobra e
perda de estabilidade.Cada uma das pernas da forquilha diantei-
ra está equipada com uma cavilha ajusta-
dora da pré-carga da mola, a perna da
forquilha dianteira direita está equipada
com um parafuso ajustador da força amor-
tecedora de recuo e a perna da forquilha
dianteira esquerda com um parafuso ajus-
tador da força amortecedora de compres-
são.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode a
cavilha ajustadora em cada perna da for-
quilha na direção (a). Para reduzir a pré-carga da mola e assim tornar a suspensão
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direção (b).
O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto
mais pequena é a distância A, maior é a
pré-carga da mola; quanto maior é a dis-
tância A, menor é a pré-carga da mola.
1. Guiador
1
1. Cavilha ajustadora da pré-carga da mola
1
1
(a)
(b)
(a)
(b)
UB1JP1P0.book Page 39 Friday, October 5, 2018 2:33 PM

Funções dos controlos e instrumentos
3-40
3
Força amortecedora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita.
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direção (a). Para reduzir a força amorte-cedora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o parafuso
ajustador na direção (b).
NOTACertifique-se de que efetua este ajuste na
perna da forquilha dianteira direita.
NOTAQuando ajustar os pontos de afinação
da força amortecedora, rode o ajusta-
dor na direção (a) até parar e, em se-
guida, conte os estalidos na direção
(b).
Embora um ajustador da força de
amortecimento possa produzir um es-
talido além dos pontos de afinação
mínimos indicados, esses ajustes são
ineficazes e podem danificar a sus-
pensão.Força amortecedora de compressão
A força amortecedora de compressão é
ajustada apenas na perna da forquilha
dianteira esquerda.
Para aumentar a força amortecedora de
compressão e assim tornar o amorteci-
mento de compressão mais duro, rode o
parafuso ajustador na direção (a). Para re-
duzir a força amortecedora de compressão
e assim tornar o amortecimento de com-
pressão mais mole, rode o parafuso ajusta-
dor na direção (b).NOTACertifique-se de que efetua este ajuste na
perna da forquilha dianteira esquerda.
1. Distância APonto de afinação da pré-carga da
mola:
Mínimo (suave):
Distância A = 19.0 mm (0.75 in)
Normal:
Distância A = 16.0 mm (0.63 in)
Máximo (dura):
Distância A = 4.0 mm (0.16 in)
1
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave):
11 estalido(s) na direção (b)
Normal:
7 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1
(a)
(b)
UB1JP1P0.book Page 40 Friday, October 5, 2018 2:33 PM

Funções dos controlos e instrumentos
3-41
3
NOTAQuando ajustar os pontos de afinação
da força amortecedora, rode o ajusta-
dor na direção (a) até parar e, em se-
guida, conte os estalidos na direção
(b).
Embora um ajustador da força de
amortecimento possa produzir um es-
talido além dos pontos de afinaçãomínimos indicados, esses ajustes são
ineficazes e podem danificar a sus-
pensão.
Ao rodar um botão ajustador da força
amortecedora na direção (a), a posi-
ção de 0 estalidos e a posição de 1
estalido podem ser idênticas.
PAU84350
Ajuste do amortecedorEste amortecedor está equipado com um
botão ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode o
botão ajustador na direção (a). Para reduzir
a pré-carga da mola e assim tornar a sus-
pensão mais mole, rode o botão ajustador
na direção (b).
1. Parafuso ajustador da força amortecedora
de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave):
11 estalido(s) na direção (b)
Normal:
7 estalido(s) na direção (b)
Máximo (dura):
1 estalido(s) na direção (b)
1
(a) (b)
1. Botão ajustador da pré-carga da mola
(b)
(a)
1
UB1JP1P0.book Page 41 Friday, October 5, 2018 2:33 PM
