2019 YAMAHA TMAX Notices Demploi (in French)

Entretien périodique et réglage
8-25
1
2
3
4
5
6
7
8
9
10
11
12
13
14
une baisse progressive du niveau du liquide
de frein.
Un niveau de liquide bas peut signaler
l’usure des plaquettes ou la présence
d’une fuite dans le circuit de frein ;
s’assurer dès lors de contrôler l’usure
des plaquettes ainsi que l’étanchéité
du circuit de frein.
Si le niveau du liquide de frein diminue
soudainement, faire contrôler le véhi-
cule par un concessionnaire Yamaha
avant de reprendre la route.
AVERTISSEMENT
FWA15991
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Prendre
les précautions suivantes :
Un niveau du liquide de frein insuf-
fisant pourrait provoquer la forma-
tion de bulles d’air dans le circuit de
freinage, ce qui réduirait l’efficacité
des freins.
Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liquide de frein DOT
4 provenant d’un bidon neuf.
Utiliser uniquement le liquide de
frein spécifié, sous peine de risquer
d’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
Toujours faire l’appoint avec un li-
quide de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liquide de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaisserait
nettement le point d’ébullition du li-
quide et pourrait provoquer un bou-
chon de vapeur ou “vapor lock”.
FAU22734
Changement du liquide de frein
Faire remplacer le liquide de frein tous les 2
ans par un concessionnaire Yamaha. Faire
également remplacer les joints de maître-
cylindre et d’étrier de frein, ainsi que les du-
rites de frein aux fréquences indiquées ci-
dessous ou plus tôt si elles sont endomma-
gées ou qu’elles fuient.
Joints de frein : tous les 2 ans
Durites de frein : tous les 4 ans
BV1-9-F2.book 25 ページ ２０１８年９月１日　土曜日　午前１１時１分

Entretien périodique et réglage
8-26
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU51991
Tension de la courroie de
transmission
Il convient de faire cont rôler et régler la ten-
sion de la courroie de transmission par un
concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU23098
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs ex trémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT!
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble endommagé dès que possible afin
d’éviter un accident.
[FWA10712]
Lubrifiant recommandé : Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
BV1-9-F2.book 26 ページ ２０１８年９月１日　土曜日　午前１１時１分

Entretien périodique et réglage
8-27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU23115
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un
concessionnaire Yamaha aux fréquences
spécifiées dans le ta bleau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est cor-
rectement en place. Le cache n’empêche
pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’encras-
sement, essuyer le câble ou le cache avec
un chiffon humide.
FAU23173
Lubrification des leviers de frein
avant et arrière
Levier de frein avant
Levier de frein arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Lubrifiant recommandé :Graisse silicone
BV1-9-F2.book 27 ページ ２０１８年９月１日　土曜日　午前１１時１分

Entretien périodique et réglage
8-28
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU23215
Contrôle et lubrification des
béquilles centrale et latérale
Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT
FWA10742
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire Yamaha.
Une béquille centrale ou latérale dé-
ployée risque de toucher le sol et de dis-
traire le pilote, qui pourrait perdre le
contrôle du véhicule.
FAU23273
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et gr aissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement 1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au lithium
BV1-9-F2.book 28 ページ ２０１８年９月１日　土曜日　午前１１時１分

Entretien périodique et réglage
8-29
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU45512
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. 1. Dresser le véhicule sur sa béquille
centrale. AVERTISSEMENT! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un
concessionnaire Yamaha.
FAU23292
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
BV1-9-F2.book 29 ページ ２０１８年９月１日　土曜日　午前１１時１分

Entretien périodique et réglage
8-30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
FAU77780
Batterie
La batterie se situe sous le cache B. (Voir
page 8-8.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape (VR-
LA). Il n’est pas nécessaire de contrôler le
niveau d’électrolyte ni d’ajouter de l’eau dis-
tillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants. EXTERNE : rincer abondamment à l’eau courante.
INTERNE : boire beaucoup d’eau ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hydro- gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-
rait la batterie.
Entreposage de la batterie 1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer de couper le
contact, puis débrancher le câble
négatif avant de débrancher le
câble positif.
[FCA21900]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION: Au moment de repo-
ser la batterie, brancher le câble po-
sitif avant de brancher le câble
négatif.
[FCA21910]
1. Câble négatif de batterie (noir)
2. Batterie
3. Câble positif de batterie (rouge)
1
2 3
BV1-9-F2.book 30 ページ ２０１８年９月１日　土曜日　午前１１時１分

Entretien périodique et réglage
8-31
1
2
3
4
5
6
7
8
9
10
11
12
13
14
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-
réversible.
FAU81471
Remplacement des fusibles
Le boîtier à fusibles principal et les boîtiers
à fusibles, contenant les fusibles protégeant
les divers circuits, se trouvent sous le cache
A. (Voir page 8-8.)
Si un fusible est grillé, le remplacer comme
suit. 1. Éteindre le véhicule.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15132]

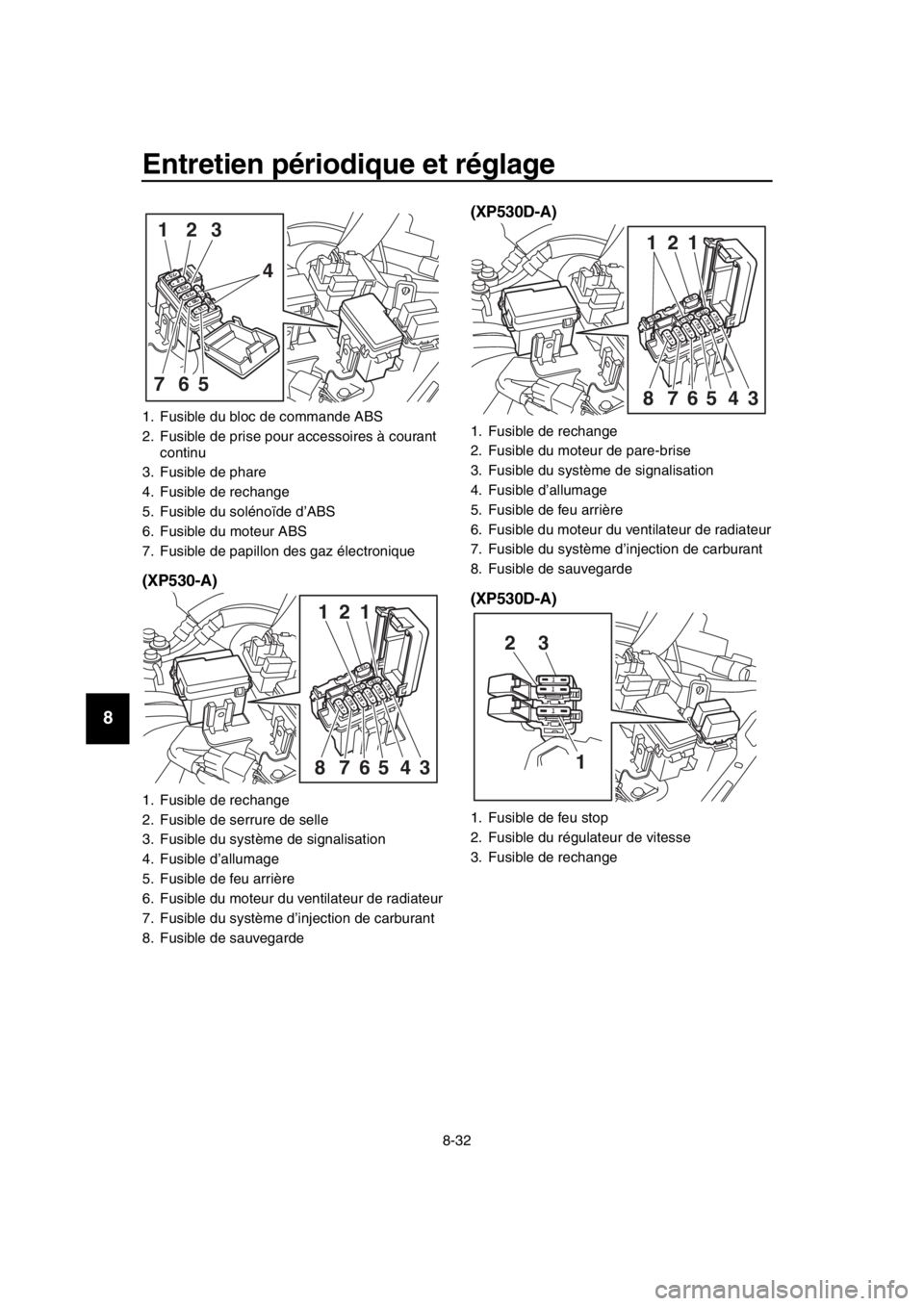

1. Cache de la boîte du fusible principal
2. Fusible principal
3. Fusible principal de rechange
3
1
2
BV1-9-F2.book 31 ページ ２０１８年９月１日　土曜日　午前１１時１分

Entretien périodique et réglage
8-32
1
2
3
4
5
6
7
8
9
10
11
12
13
14
(XP530-A) (XP530D-A)
(XP530D-A)
1. Fusible du bloc de commande ABS
2. Fusible de prise pour accessoires à courant
continu
3. Fusible de phare
4. Fusible de rechange
5. Fusible du solénoïde d’ABS
6. Fusible du moteur ABS
7. Fusible de papillon des gaz électronique
1. Fusible de rechange
2. Fusible de serrure de selle
3. Fusible du système de signalisation
4. Fusible d’allumage
5. Fusible de feu arrière
6. Fusible du moteur du ventilateur de radiateur
7. Fusible du système d’injection de carburant
8. Fusible de sauvegarde
4
765 123
1
34568
12
7
1. Fusible de rechange
2. Fusible du moteur de pare-brise
3. Fusible du système de signalisation
4. Fusible d’allumage
5. Fusible de feu arrière
6. Fusible du moteur du ventilateur de radiateur
7. Fusible du système d’injection de carburant
8. Fusible de sauvegarde
1. Fusible de feu stop
2. Fusible du régulateur de vitesse
3. Fusible de rechange
1
34568
12
7
3
1
2
BV1-9-F2.book 32 ページ ２０１８年９月１日　土曜日　午前１１時１分
