2019 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

4-24
4
El compartimento portaobjetos trasero está situa-
do debajo del piloto trasero. Para acceder al com-
partimento porta objetos, abra la tapa girando la
manilla 1/4 de vuelta en el sentido contrario al de
las agujas del reloj.

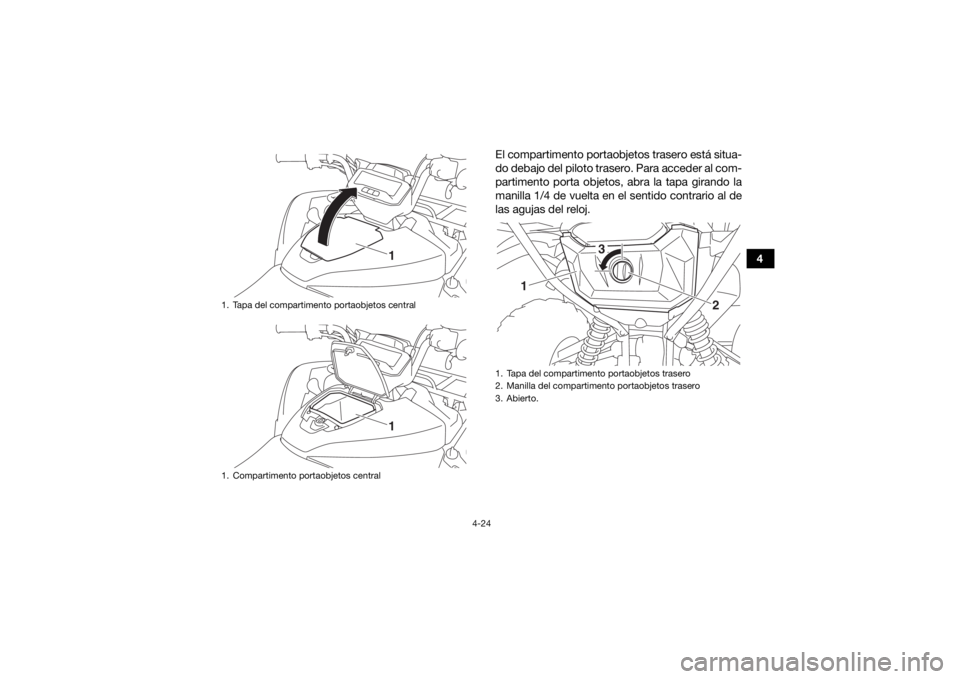

1. Tapa del compartimento portaobjetos central
1. Compartimento portaobjetos central
11
1. Tapa del compartimento portaobjetos trasero
2. Manilla del compartiment
o portaobjetos trasero
3. Abierto.
2
1 3
UB4F60S0.book Page 24 Wednesday, April 25, 2018 8:47 AM

4-25
4Cuando guarde documentos en los compartimen-
tos portaobjetos, no olvide colocarlos en una bol-
sa de plástico para que no se mojen. Cuando lave
el ATV, evite que entre agua en los compartimen-
tos portaobjetos.
No sobrepase el límite de carga de 0.5 kg (1 lb)
del compartimento porta objetos delantero, 4.0
kg (9 lb) del compartimento porta objetos cen-
tral o 2.0 kg (4 lb) del compartimento porta ob-
jetos trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.
NOTAEncontrará un tapón de drenaje en la parte inferior
de cada compartimento. Si se acumula agua en
uno de los compartimentos, quite el tapón, drene
el agua y vuelva a colocarlo.

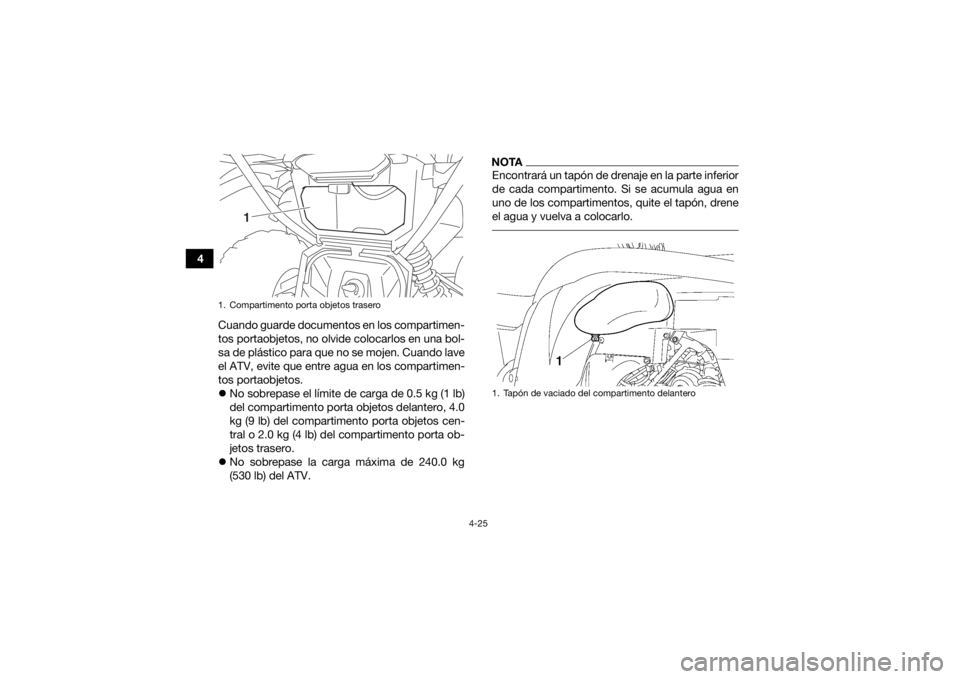

1. Compartimento porta objetos trasero
1
1. Tapón de vaciado del compartimento delantero
UB4F60S0.book Page 25 Wednesday, April 25, 2018 8:47 AM

4-26
4
SBU18964Portaequipajes delanteroNo sobrepase el límite de carga de 50.0 kg
(110 lb) del portaequipajes delantero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU18974Portaequipajes traseroNo sobrepase el límite de carga de 90.0 kg
(198 lb) del portaequipajes trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU1914AAmortiguadores delanteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00401Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente. Ajuste la precarga del muelle del modo siguiente.
1. Tapón de vaciado del compartimento portaobjetos
central
1. Tapón de vaciado del compartimento portaobjetos trasero
1
1
UB4F60S0.book Page 26 Wednesday, April 25, 2018 8:47 AM

4-27

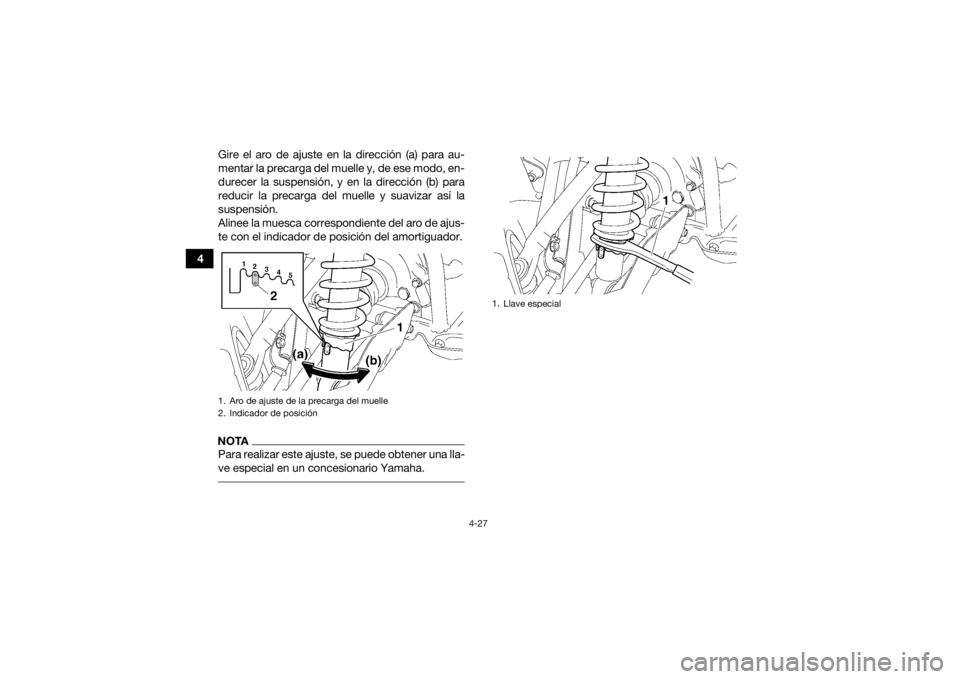

4Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1. Llave especial
UB4F60S0.book Page 27 Wednesday, April 25, 2018 8:47 AM

4-28
4
SBU28972Enganche del remolque Este ATV está equipado con un receptor de en-
ganche del remolque de 5 cm (2 in).
Se pueden obtener equipos de arrastre de remol-
ques en un concesionario Yamaha. (Véase la pá-
gina 6-7 para obtener información sobre
precauciones).Posición de ajuste de la precarga del muelle
delantero:
Mínima (blanda):1
Normal: 2
Máxima (dura): 5
Posición de ajuste de la precarga del muelle
trasero: Mínima (blanda):1
Normal: 2
Máxima (dura): 5
1. Receptor de enganche del remolque
1
UB4F60S0.book Page 28 Wednesday, April 25, 2018 8:47 AM

4-29
4
SBU19186Toma de corriente continua
ATENCIÓNSCB03760No utilice en ningún momento un accesorio o
una combinación de accesorios eléctricos que
requieran una capacidad superior a la indica-
da. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan. NOTACuando se utiliza un cabrestante u otros acceso-
rios eléctricos, la energía tomada de la toma de
corriente continua debe reducirse en consecuen-
cia. Un accesorio de 12 V como, por ejemplo, una luz
de trabajo o una radio con el adaptador adecua-
do, puede utilizarse cuando está dado el contac-
to. No obstante, para evitar que se descargue la
batería, utilícelo con el motor en marcha y los fa-
ros apagados.1. Arranque el motor.
2. Apague los faros.
3. Apague el accesorio.
4. A bra la tapa de la toma de corriente continua.
5. Introduzca el enchufe del accesorio en la to- ma.

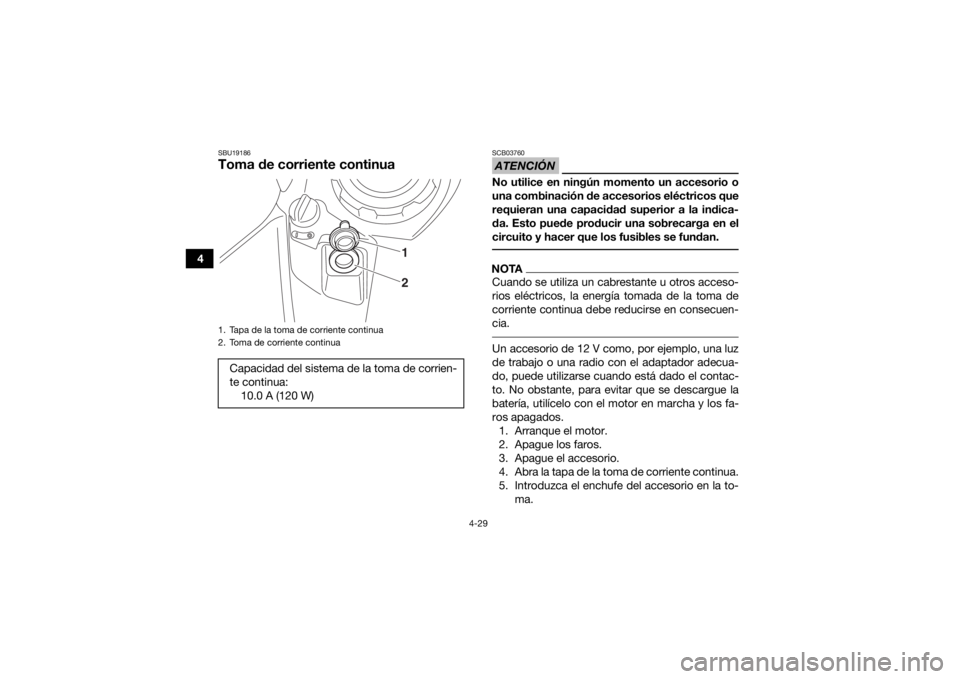

1. Tapa de la toma de corriente continua
2. Toma de corriente continuaCapacidad del sistema de la toma de corrien-
te continua:10.0 A (120 W)
21
UB4F60S0.book Page 29 Wednesday, April 25, 2018 8:47 AM

4-30
4
6. Encienda el accesorio.
NOTA
Cuando vaya a introducir o extraer el enchufe
del accesorio, apague el accesorio.
 Cuando no utilice la toma auxiliar de corriente
continua, cúbrala con la tapa. ATENCIÓNSCB00122Si se utilizan accesorios con el motor parado
o los faros encendidos, la batería puede des-
cargarse hasta el punto de no poder arran-
car el motor.
 No utilice un encendedor de cigarrillos de
automóvil u otros accesorios con un enchu-
fe que se caliente. La toma de corriente con-
tinua puede resultar dañada. UB4F60S0.book Page 30 Wednesday, April 25, 2018 8:47 AM

5-1
5
SBU19203
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19226Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00482Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha. Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTOOPERACIÓN PÁGINA
Gasolina • Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
• Compruebe si existen fugas en la línea de gasolina. Corrija si es necesario. 4-20, 5-4
Aceite de motor • Compruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece- sario. 5-4, 8-21
Aceite del engranaje final • Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario. 5-4, 8-26
UB4F60S0.book Page 1 Wednesday, April 25, 2018 8:47 AM
