10-5
10
Freno delantero:Tipo:Freno hidráulico de discoFreno trasero:Tipo:Freno hidráulico de discoLíquido de frenos:Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:Horquilla doble
Resorte:
Muelle helicoidal
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda: 193 mm (7.6 in)Suspensión trasera:Tipo:Horquilla doble
Resorte: Muelle helicoidal
Amortiguador:
Amortiguador hidráulico
Trayectoria de la rueda: 232 mm (9.1 in)Sistema eléctrico:Voltaje del sistema:
12 V Sistema de encendido:
TCI
Sistema de carga: Magneto CA
Batería:Modelo:YTX20L-BS
Voltaje, capacidad: 12 V, 18.0 AhLuces:Faro delantero:LED
Luz montada en el manillar: T15H, 35.0 W/36.5 W
Luz de freno/piloto trasero:
LED
Luz de los instrumentos: LED
Luz indicadora de punto muerto: LED
Testigo de luz de carretera:
LED
Luz indicadora de marcha atrás: LED
Luz de aviso de la temperatura del refrigerante: LED
Luz indicadora de estacionamiento:
LED
Luz de aviso de avería en el motor: LED
Luz indicadora de marcha larga: LED
UB4F60S0.book Page 5 Wednesday, April 25, 2018 8:47 AM

10-6
10
Luz indicadora de marcha corta:LED
Luz indicadora de bloqueo del diferencial: LED
Luz de aviso de la EPS:
LED
Battery voltage warning light: LEDFusibles:Fusible principal:
40.0 A
Fusible del faro: 10.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible del encendido:
10.0 A
Fusible de la toma de corriente continua auxiliar: 10.0 A
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible de la tracción a las cuatro ruedas:
10.0 A
Fusible del motor del ventilador del radiador: 20.0 A
Fusible de la EPS: 40.0 A
SBU30403Declaración relativa a los niveles de ruido y vi-
braciones (Europa)
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.
UB4F60S0.book Page 6 Wednesday, April 25, 2018 8:47 AM

11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR
SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:

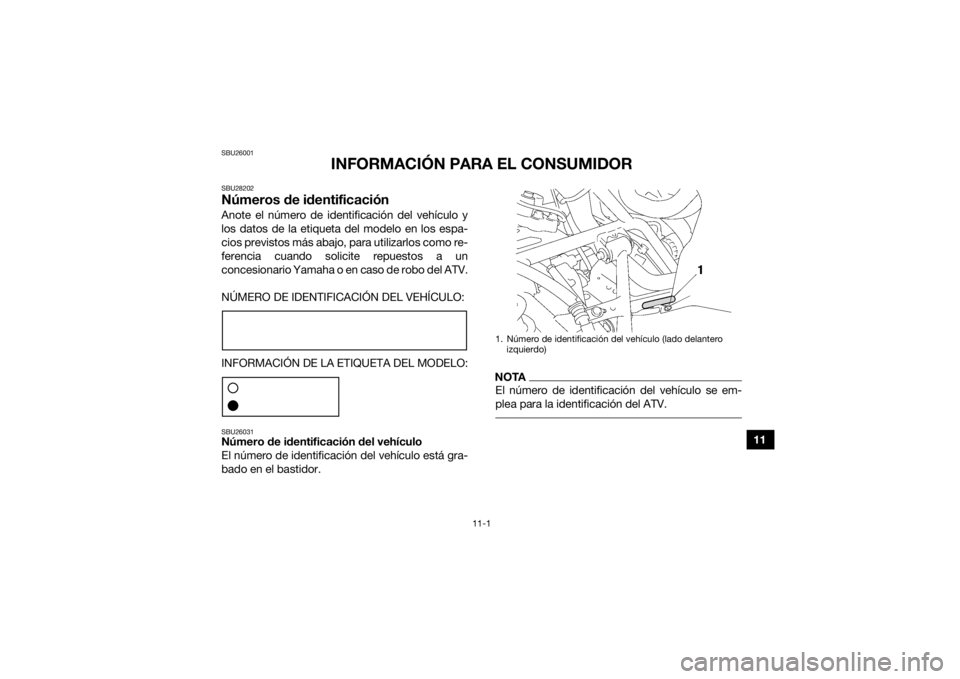

INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. 1. Número de identificación del vehículo (lado delantero izquierdo)
UB4F60S0.book Page 1 Wednesday, April 25, 2018 8:47 AM

11-2
11

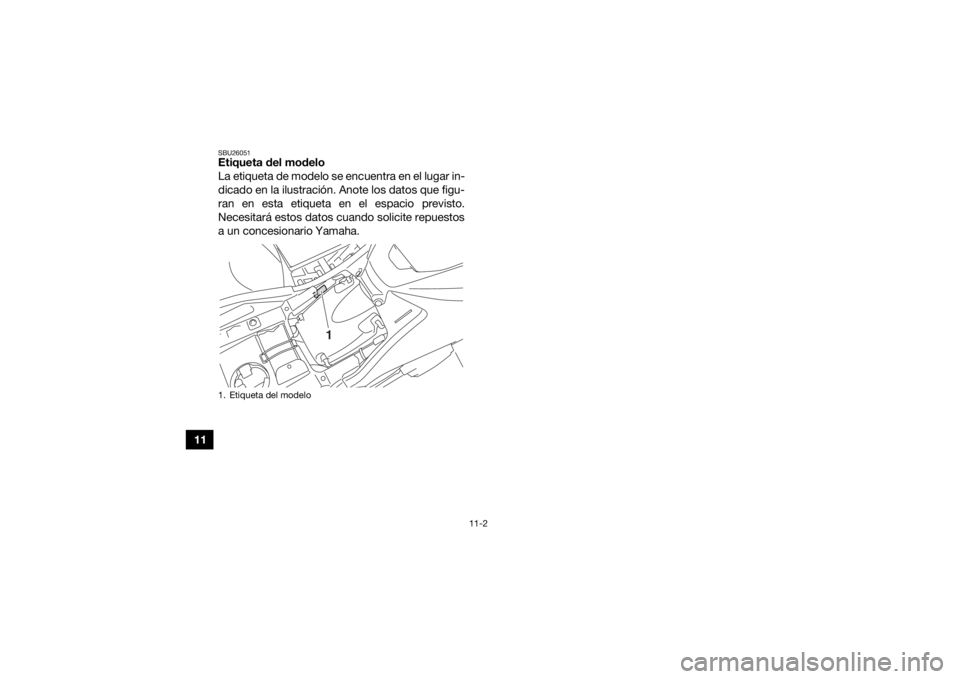

SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modelo
1
UB4F60S0.book Page 2 Wednesday, April 25, 2018 8:47 AM

12-1
12
INDEX
AAccesorios, toma de corriente continua ...................... 4-29
Accesorios y carga ........................................................ 6-6
Aceite del diferencial ............................................5-4, 8-29
Aceite del engranaje final ......................................5-4, 8-26
Aceite de motor ............................................................. 5-4
Aceite de motor y cartucho del filtro de aceite ............ 8-21
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-22BBatería .......................................................................... 8-55
Bombilla del faro, cambio ............................................ 8-62
Bujes del estabilizador, comprobación ....................... 8-54
Bujía, comprobación .................................................... 8-19CCables, comprobación y engrase ................................ 8-51
Cojinetes de los cubos de las ruedas, comprobación ........................................................... 8-53
Compartimentos portaobjetos ..................................... 4-22
Conducción del ATV ...................................................... 7-1
Conjuntos de amortiguadores delantero y trasero, ajuste ......................................................................... 4-26
Cuadro de mantenimiento, sistema de control de emisiones .................................................................... 8-4
Cuadro de mantenimiento y engrase ............................ 8-6
Cuadros de identificación de averías .......................... 8-68EEje de dirección, engrase ............................................ 8-55 Enganche del remolque ............................................... 4-28
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-5
Etiqueta del modelo ..................................................... 11-2
FFijaciones del bastidor ................................................... 5-9
Filtro de aire, limpieza .................................................. 8-39
Frenos .......................................................................... 8-45
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-60GGasolina ................................................................ 4-20, 5-4
Guardapolvos de ejes .................................................. 8-51HHolgura de la válvula ................................................... 8-45IIcono de tracción a las cuatro ruedas/bloqueo del
diferencial .................................................................... 4-4
Identificación de averías .............................................. 8-66
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-9
Interruptor de arranque ................................................ 4-12
Interruptor de cancelación ........................................... 4-12
Interruptor de la bocina ............................................... 4-12
Interruptor de las luces ................................................ 4-12
Interruptor de paro del motor ...................................... 4-11
Interruptores del manillar ........... .................................. 4-11
Interruptor principal ....................................................... 4-1
UB4F60S0.book Page 1 Wednesday, April 25, 2018 8:47 AM

12-2
12
JJuego de la maneta de aceleración, ajuste ................. 8-44
Juego libre de las manetas de freno delantero y trasero, comprobación .............................................. 8-48
Juego libre del pedal de freno, ajuste .......................... 8-49LLimitador de velocidad ................................................ 4-16
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-48
Líquido refrigerante .............................................. 5-4, 8-31
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ............................... 4-2
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la EPS .................................................. 4-4
Luz de aviso de la temperatura del líquido refrigerante ................................................................... 4-3
Luz de aviso del voltaje de la batería ............................. 4-3
Luz de freno/piloto trasero ........................................... 8-65
Luz del faro, ajuste ....................................................... 8-64
Luz indicadora de estacionamiento ............................... 4-2
Luz indicadora de la luz de carretera ............................. 4-2
Luz indicadora de marcha atrás .................................... 4-2
Luz indicadora de marcha corta .................................... 4-2
Luz indicadora de marcha larga .................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración ......................................... 4-16, 5-5
Maneta del freno, delantero ......................................... 4-17
Manetas de freno, comprobación y engrase ............... 8-52
Manual del propietario y juego de herramientas ............ 8-2
NNeumáticos .................................................................... 5-5
Nivel de líquido de frenos, comprobación ................... 8-46
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................. 4-19
Palanca de selección de marcha y conducción hacia atrás ............................................................................. 6-2
Paneles, desmontaje y montaje ................................... 8-11
Parachispas, limpieza .................................................. 8-42
Pastillas de freno, comprobación de delanteras y traseras ...................................................................... 8-45
Pedal de freno, comprobación y engrase .................... 8-53
Pedal del freno y maneta del freno trasero .................. 4-18
Pivotes de articulación traseros, engrase .................... 8-54
Portaequipajes, delantero ............................................ 4-26
Portaequipajes, trasero ................................................ 4-26RRodaje del motor ........................................................... 6-5
Rueda, desmontaje ...................................................... 8-65
Rueda, montaje ............................................................ 8-65SSelector de tracción a las cuatro ruedas (On-Command 4WD) ................................................. 4-13
Selector de tracción On-Command “4WD/LOCK” ...... 4-14TTapón de drenaje de la caja de la correa trapezoidal ................................................................. 8-43
Tapón del depósito de gasolina ................................... 4-19
UB4F60S0.book Page 2 Wednesday, April 25, 2018 8:47 AM

12-3
12
VVisor multifunción .......................................................... 4-5
UB4F60S0.book Page 3 Wednesday, April 25, 2018 8:47 AM

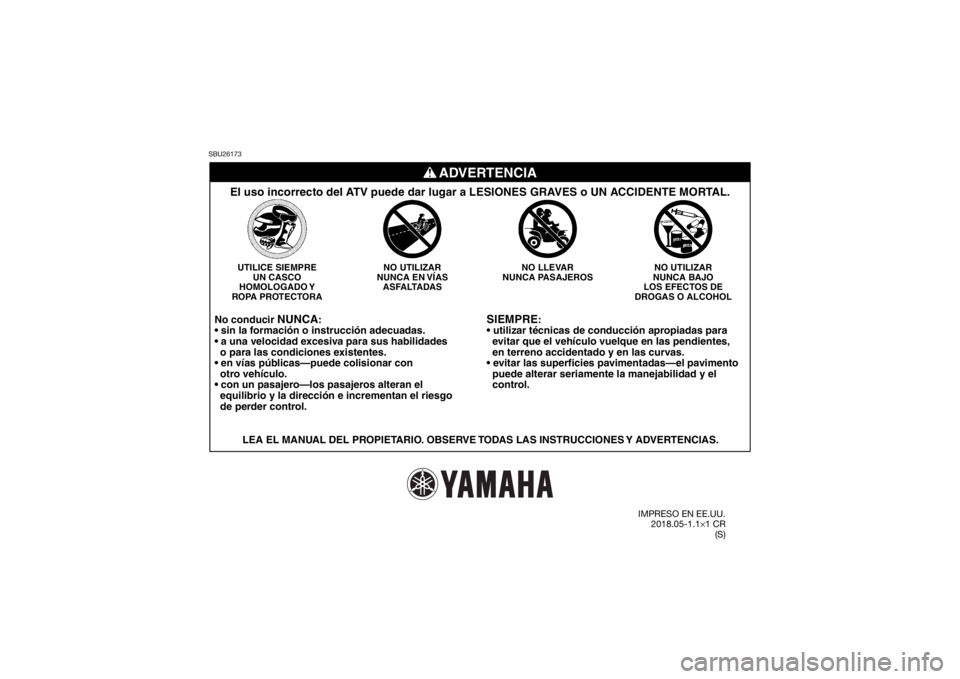

SBU26173
SIEMPRE
:

evitar que el vehículo vuel que en las pendientes,
en terreno accidentado y en las curvas.

puede alterar seriamente la manejabilidad y el
control.
NO UTILIZAR
NUNCA BAJO
LOS EFECTOS DE
DROGAS O ALCOHOL
UTILICE SIEMPRE
UN CASCO
HOMOLOGADO Y
ROPA PROTECTORA NO UTILIZAR
NUNCA EN VÍAS ASFALTADAS NO LLEVAR
NUNCA PASAJEROS
No conducir
NUNCA
:


o para las condiciones existentes.

otro vehículo.

equilibrio y la dirección e incrementan el riesgo
de perder control.
LEA EL MANUAL DEL PROPIETARIO. OBSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS.
El uso incorrecto del ATV puede dar lugar a LESIONES GRAVES o UN ACCIDENTE MORTAL.
ADVERTENCIA
IMPRESO EN EE.UU.2018.05-1.1× 1 CR
