2019 YAMAHA GRIZZLY 700 Manuale de Empleo (in Spanish)

8-13
8
3. Extraiga las fijaciones rápidas, tire del panel B
hacia delante para soltar los salientes y, a
continuación, tire del panel hacia arriba para
extraerlo. Para montar el panel
1. Sitúe el panel en su posición original y colo-
que las fijaciones rápidas.

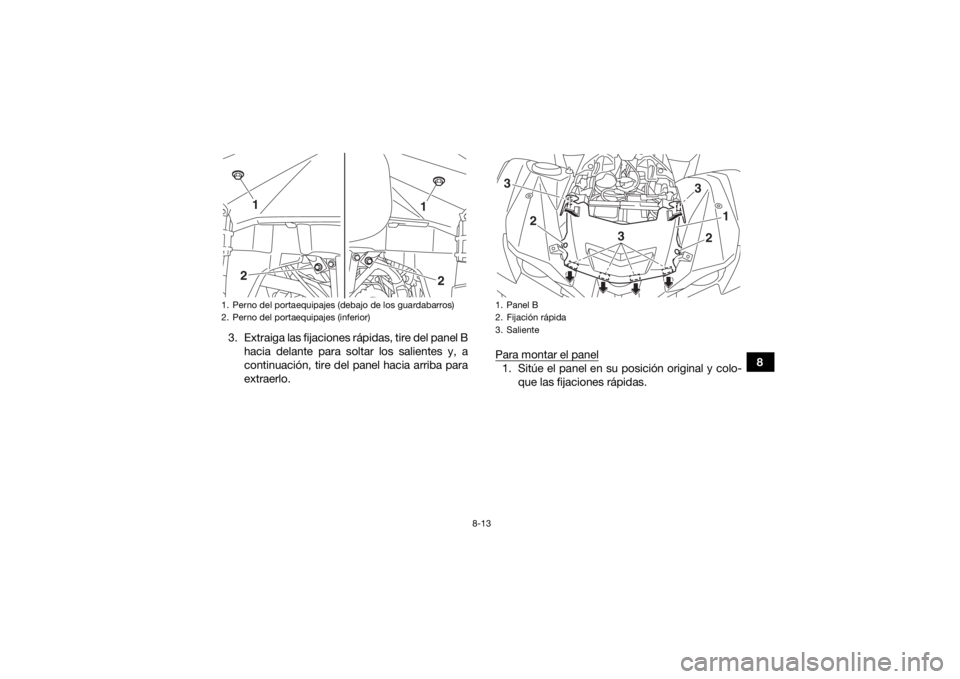

1. Perno del portaequipajes (debajo de los guardabarros)
2. Perno del portaequipajes (inferior)
1
2
2
1
1. Panel B
2. Fijación rápida
3. Saliente3
3
1
2
3
2
UB4F60S0.book Page 13 Wednesday, April 25, 2018 8:47 AM

8-14
82. Monte el portaequipajes delantero colocando
los pernos y apretándolos con los pares es-
pecificados.
3. Monte el panel A. Panel C
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-22).
2. Desmonte el panel A.
3. Desmonte los tubos del panel C.
4. Extraiga las fijaciones rápidas y los pernos.
Pares de apriete:
Perno del portaequipajes (superior):34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (inferior): 34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (debajo de los

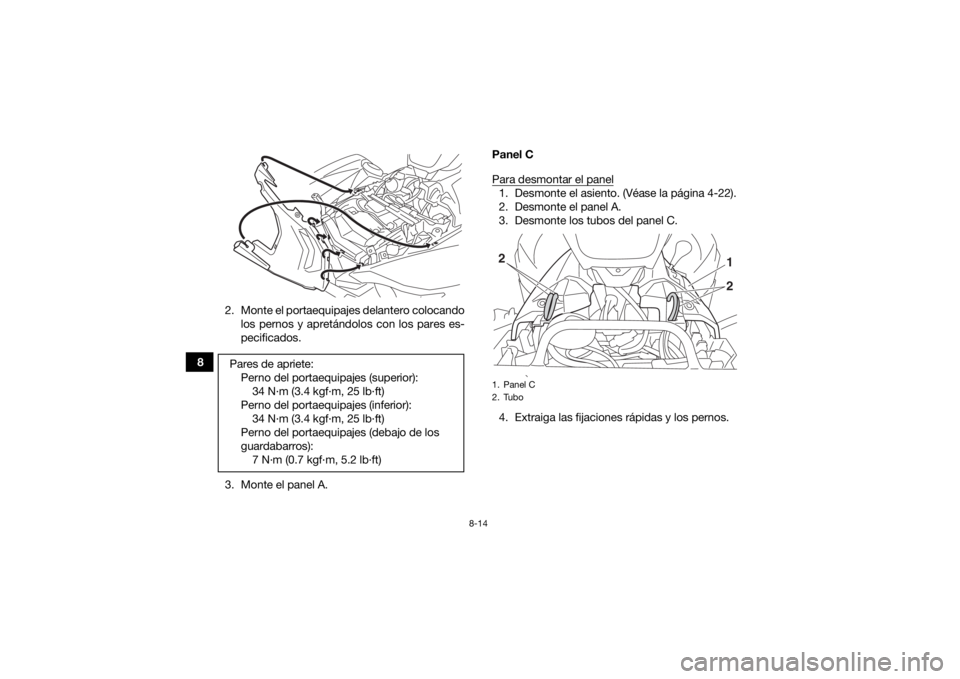

guardabarros): 7 N·m (0.7 kgf·m, 5.2 lb·ft)1. Panel C
2. Tubo
21
2
UB4F60S0.book Page 14 Wednesday, April 25, 2018 8:47 AM

8-15
8
5. Extraiga los tornillos situados debajo de la
tapa del compartimento portaobjetos y tire
del panel hacia arriba para desmontarlo.
NOTAPara facilitar la extracción del panel C, sitúe la pa-
lanca de selección en la posición de marcha atrás.
Para montar el panel1. Coloque el panel en su posición original.

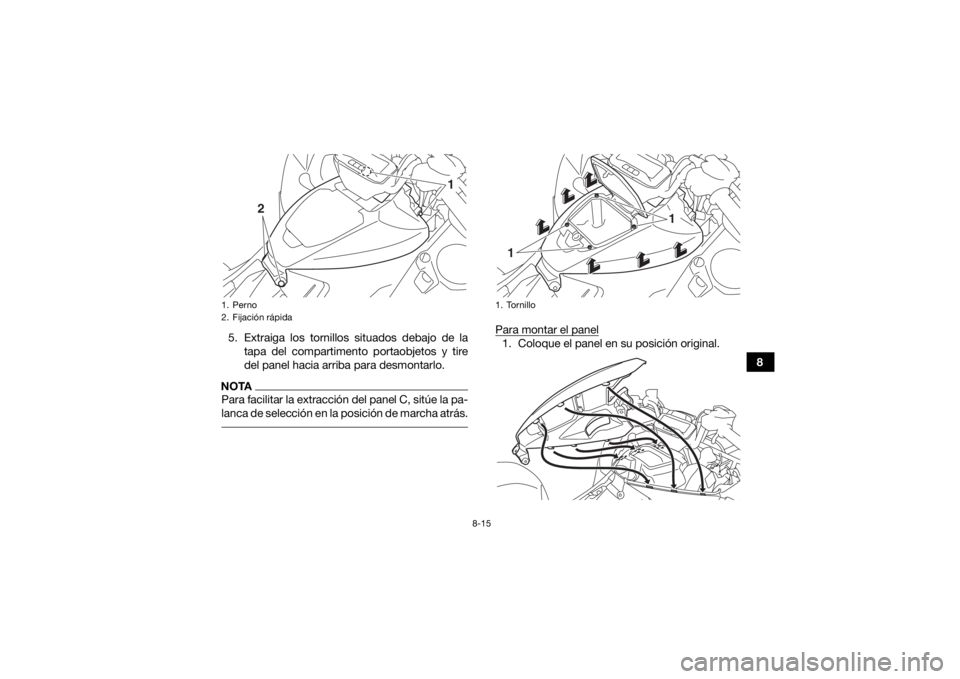

1. Perno
2. Fijación rápida
1
2
1. Tornillo
1
1
UB4F60S0.book Page 15 Wednesday, April 25, 2018 8:47 AM

8-16
82. Coloque los tornillos, las fijaciones rápidas,
los pernos y los tubos.
NOTAVerifique que los tubos estén correctamente co-
nectados y colocados, sin pellizcos. 3. Monte el panel A.
4. Monte el asiento.
Paneles D y E
Para desmontar un panel1. Extraiga los paneles A y C.
2. Extraiga el perno y, a continuación, tire del panel hacia arriba para desmontarlo.

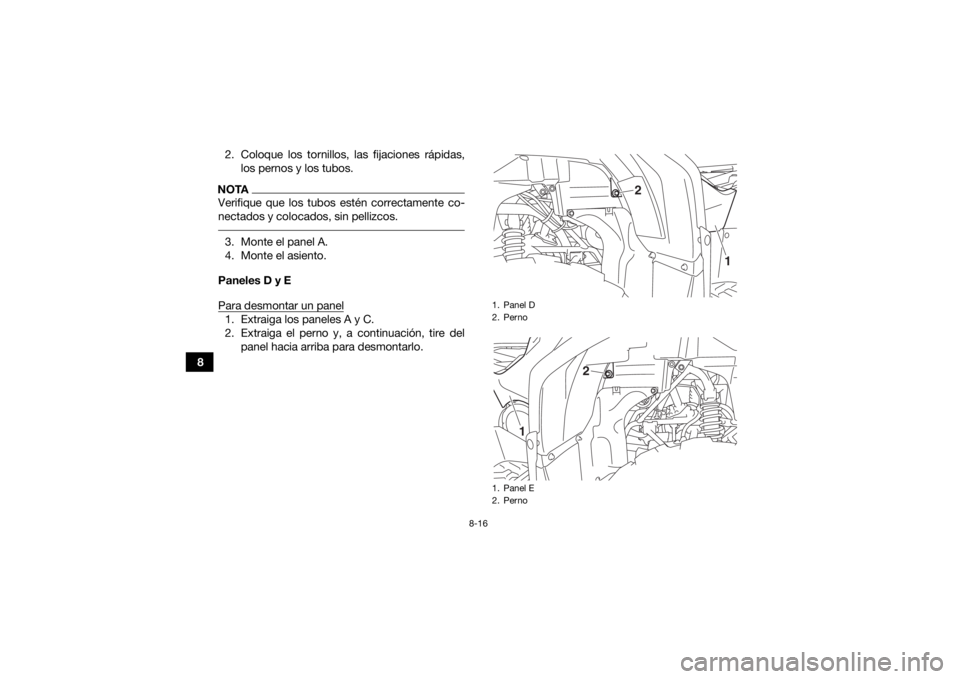

1. Panel D
2. Perno
1. Panel E
2. Perno
1
2
1
2
UB4F60S0.book Page 16 Wednesday, April 25, 2018 8:47 AM

8-17
8
Para montar un panel
1. Coloque el panel en su posición original y
apriete el perno.
2. Instale los paneles A y C. Paneles F y G
Para desmontar un panel
1. Extraiga los pernos del panel y el perno y la

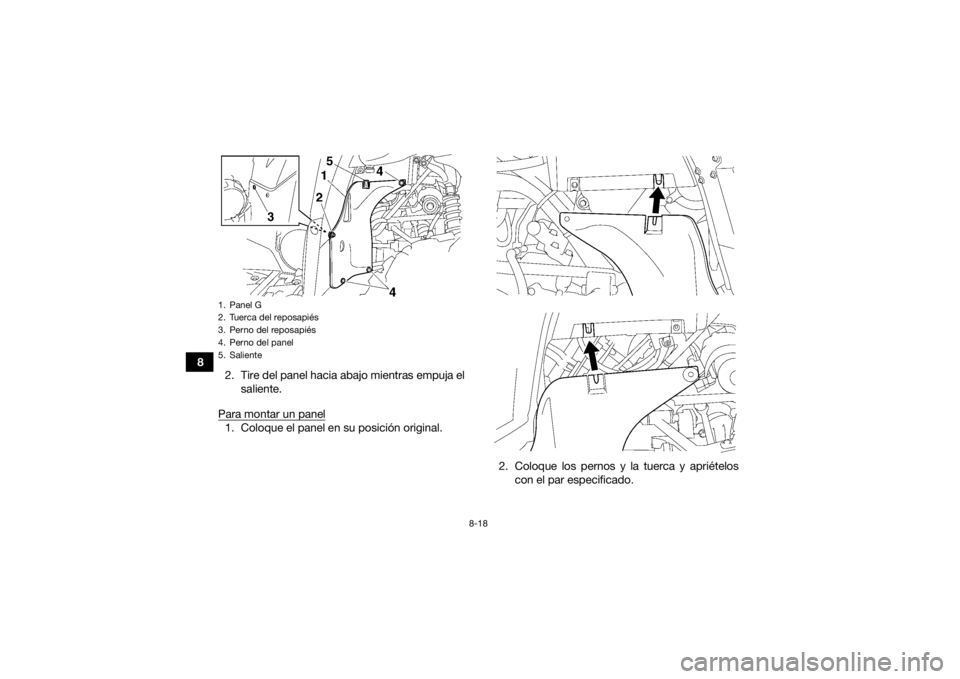

tuerca del reposapiés.1. Panel F
2. Tuerca del reposapiés
3. Perno del reposapiés
4. Perno del panel
5. Saliente
UB4F60S0.book Page 17 Wednesday, April 25, 2018 8:47 AM

8-18
82. Tire del panel hacia abajo mientras empuja el
saliente.
Para montar un panel
1. Coloque el panel en su posición original.
2. Coloque los pernos y la tuerca y apriételoscon el par especificado.1. Panel G
2. Tuerca del reposapiés
3. Perno del reposapiés
4. Perno del panel
5. SalienteUB4F60S0.book Page 18 Wednesday, April 25, 2018 8:47 AM

8-19
8
SBU38130Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
cualquier bujía, por lo que esta debe desmontarse
y comprobarse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además, el esta-
do de la bujía puede reflejar el estado del motor.
Para desmontar la bujía1. Desmonte los paneles A, C y E. (Véase la pá- gina 8-11).
2. Retire la tapa de bujía. 3. Desmonte la bujía como se muestra con la
llave de bujías incluida en el juego de herra-
mientas del propietario.
Pares de apriete:
Perno del panel:4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
Tuerca del reposapiés: 4.0 N·m (0.40 kgf·m, 3.0 lb·ft)

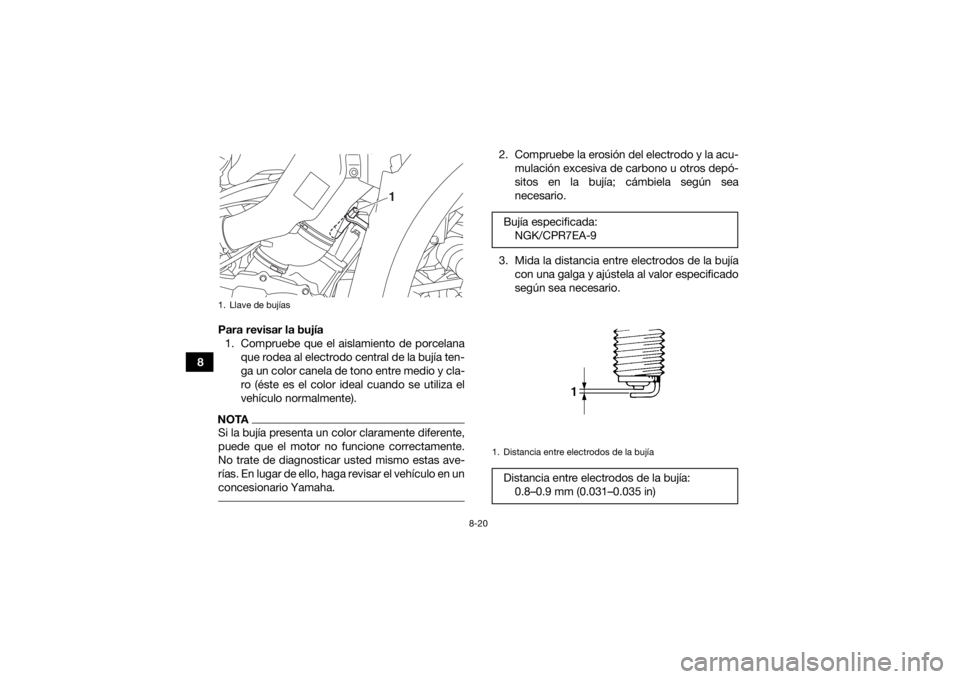

1. Tapa de bujía
1
UB4F60S0.book Page 19 Wednesday, April 25, 2018 8:47 AM

8-20
8Para revisar la bujía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la bujía ten-
ga un color canela de tono entre medio y cla-
ro (éste es el color ideal cuando se utiliza el
vehículo normalmente).
NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente.
No trate de diagnosticar usted mismo estas ave-
rías. En lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
2. Compruebe la erosión del electrodo y la acu-mulación excesiva de carbono u otros depó-
sitos en la bujía; cámbiela según sea
necesario.
3. Mida la distancia entre electrodos de la bujía con una galga y ajústela al valor especificado
según sea necesario.
1. Llave de bujías
1
Bujía especificada:NGK/CPR7EA-91. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:0.8–0.9 mm (0.031–0.035 in)
UB4F60S0.book Page 20 Wednesday, April 25, 2018 8:47 AM
