7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Gebruik uitsluitend de Toyota-
wielmoeren en de Toyota-wiel-
moersleutel bij uw lichtmetalen
velgen.
 Controleer de wielmoeren na de
eerste 1.600 km telkens als een
band is verwisseld, een band is
gerepareerd of is vervangen.
 Pas op dat licht metalen velgen
niet beschadigd raken als u
sneeuwkettingen gebruikt.
 Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceerge-
wichtjes, die geplaatst dienen te
worden met een kunststof of rub-
ber hamer.
Auto's met lin kse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en
schuif de demper los.
3 Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Belangrijke aanwijzingen
voor lichtmetalen velgenInterieurfilter
Het interieurfilter moet regel-
matig worden vervangen om
de optimale werking van de air-
conditioning te behouden.
Verwijderen
pM_RAV4_OM_OM42D03E_(EE).book P age 571 Wednesday, March 20, 2019 2:08 PM

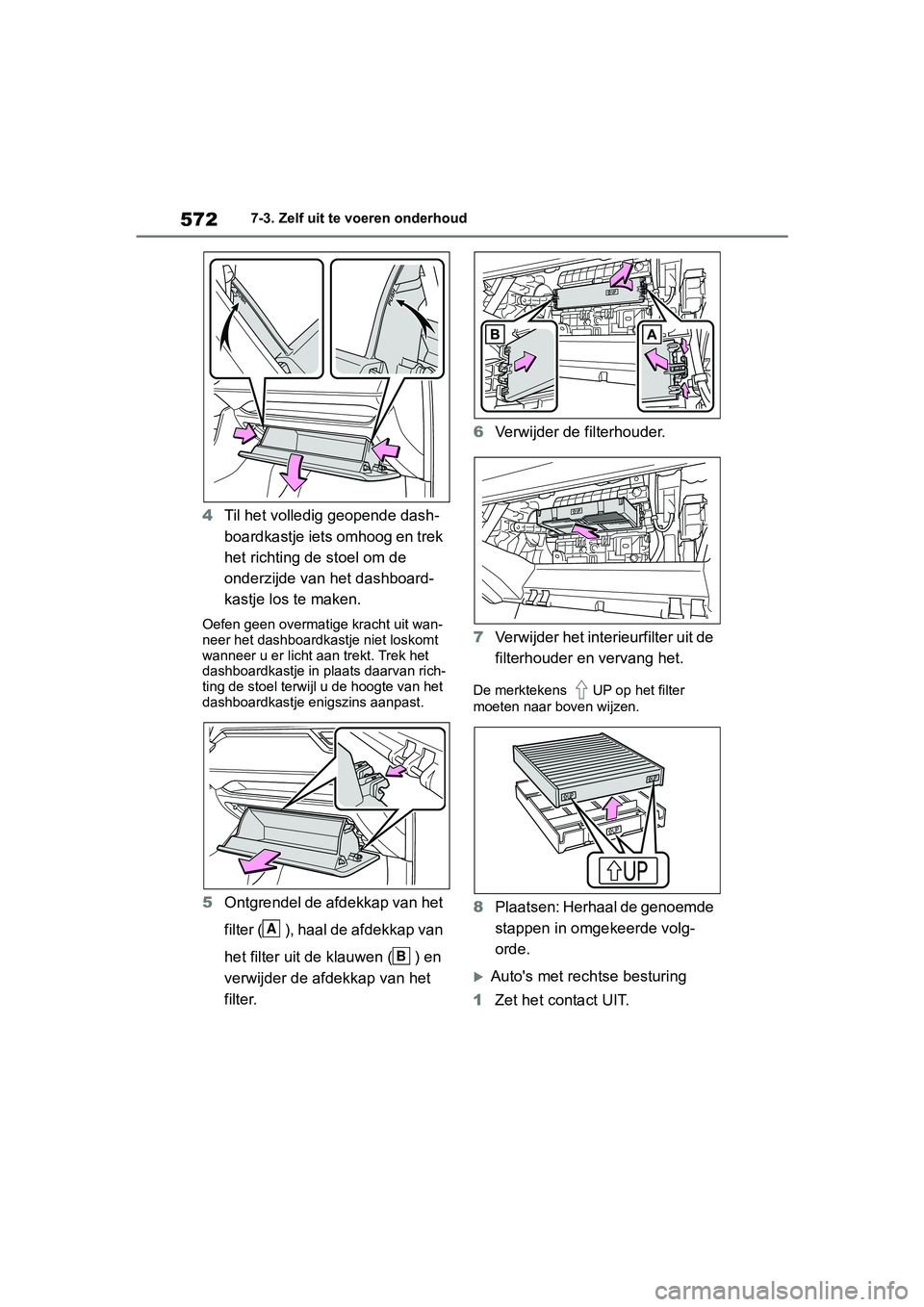

5727-3. Zelf uit te voeren onderhoud
4Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmati ge kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
5 Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de afdekkap van het
filter. 6
Verwijder de filterhouder.
7 Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens UP op het filter
moeten naar boven wijzen.
8 Plaatsen: Herhaal de genoemde
stappen in omgekeerde volg-
orde.
Auto's met rechtse besturing
1 Zet het contact UIT.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 572 Wednesday, March 20, 2019 2:08 PM

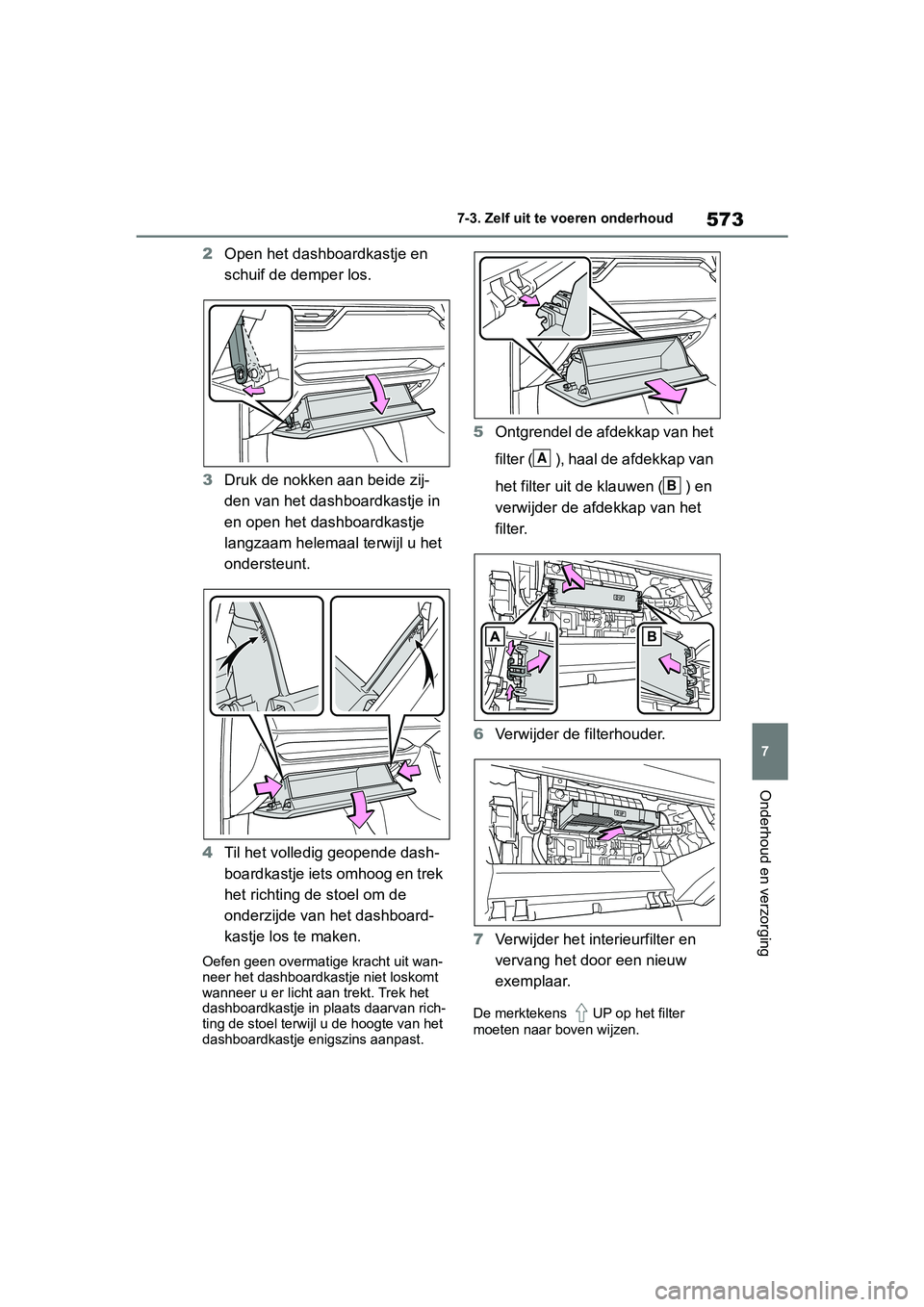

573
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
2
Open het dashboardkastje en
schuif de demper los.
3 Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helema al terwijl u het
ondersteunt.
4 Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmati ge kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
5 Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de af dekkap van het
filter.
6 Verwijder de filterhouder.
7 Verwijder het interieurfilter en
vervang het door een nieuw
exemplaar.
De merktekens UP op het filter
moeten naar boven wijzen.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 573 Wednesday, March 20, 2019 2:08 PM

5747-3. Zelf uit te voeren onderhoud
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volg-
orde.
■Controle-interval
Controleer en vervang het interieurfilter
volgens het onder houdsschema. In
gebieden met veel stof of met veel ver-
keer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het
garantieboekje vo or het onderhouds-
schema.)
■Als er te weinig lucht uit de ventila-
tieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
OPMERKING
■Bij het gebruik van de airconditi-
oning
Controleer of het interieurfilter aanwe-
zig is.
Als de airconditioning zonder filter
gebruikt wordt, kan het systeem
beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven proce-
dure voor het verwijderen van het
dashboardkastje ( →Blz. 571). Als het
dashboardkastje wordt verwijderd
zonder dat de voorgeschreven proce-
dure wordt gevolgd, kan het scharnier
van het dashboardkastje beschadigd
raken.
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdek-
kap van het filter in de richting van de
pijl om de bevestig ing los te nemen,
geen overmatige kracht uit op de
klauwen. Anders kunnen de klauwen
beschadigd raken.
Auto's met linkse besturing
Auto's met rechtse besturing
pM_RAV4_OM_OM42D03E_(EE).book P age 574 Wednesday, March 20, 2019 2:08 PM

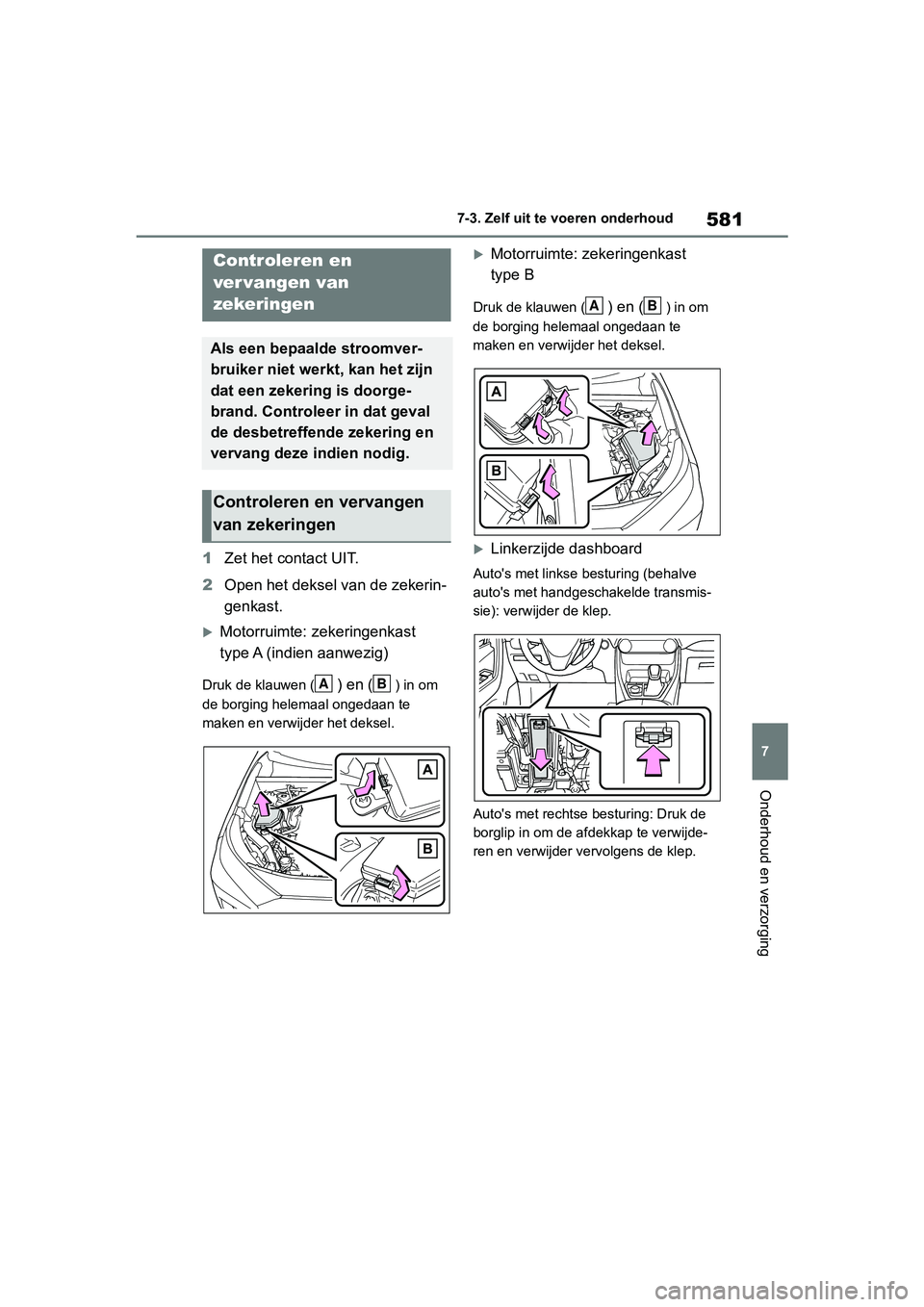

581
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
2 Open het deksel van de zekerin-
genkast.
Motorruimte: zekeringenkast
type A (indien aanwezig)
Druk de klauwen () en () in om
de borging helemaal ongedaan te
maken en verwijder het deksel.
Motorruimte: zekeringenkast
type B
Druk de klauwen () en () in om
de borging helemaal ongedaan te
maken en verwijder het deksel.
Linkerzijde dashboard
Auto's met linkse besturing (behalve
auto's met handgeschakelde transmis-
sie): verwijder de klep.
Auto's met rechtse besturing: Druk de
borglip in om de afdekkap te verwijde-
ren en verwijder vervolgens de klep.
Controleren en
ver vangen van
zekeringen
Als een bepaalde stroomver-
bruiker niet werkt, kan het zijn
dat een zekering is doorge-
brand. Controleer in dat geval
de desbetreffende zekering en
vervang deze indien nodig.
Controleren en vervangen
van zekeringen
AB
AB
pM_RAV4_OM_OM42D03E_(EE).book P age 581 Wednesday, March 20, 2019 2:08 PM

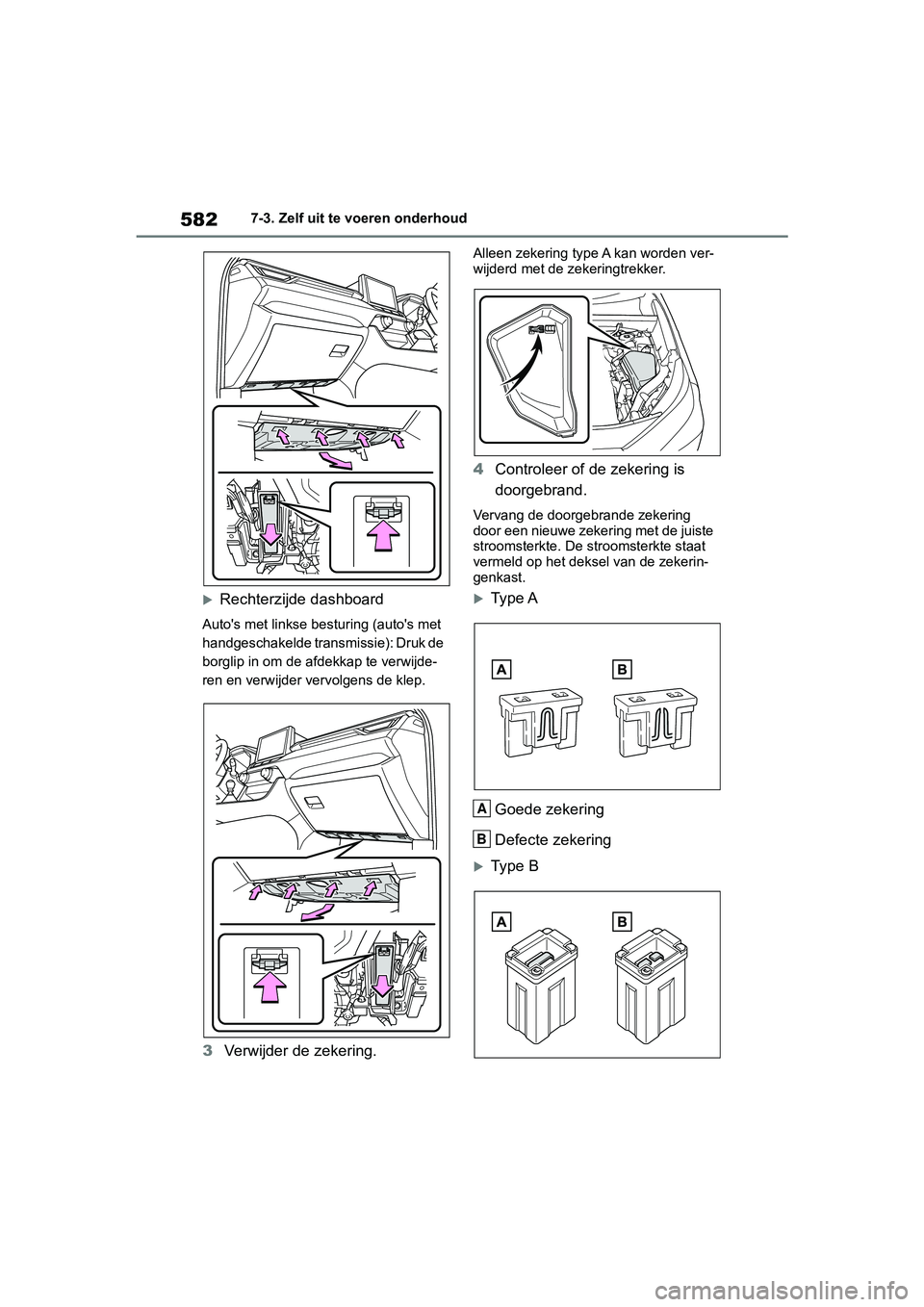

5827-3. Zelf uit te voeren onderhoud
Rechterzijde dashboard
Auto's met linkse besturing (auto's met
handgeschakelde transmissie): Druk de
borglip in om de afdekkap te verwijde-
ren en verwijder vervolgens de klep.
3Verwijder de zekering.
Alleen zekering type A kan worden ver-
wijderd met de zekeringtrekker.
4Controleer of de zekering is
doorgebrand.
Vervang de doorgebrande zekering
door een nieuwe zekering met de juiste
stroomsterkte. De stroomsterkte staat
vermeld op het deksel van de zekerin-
genkast.
Ty p e A
Goede zekering
Defecte zekering
Ty p e B
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 582 Wednesday, March 20, 2019 2:08 PM

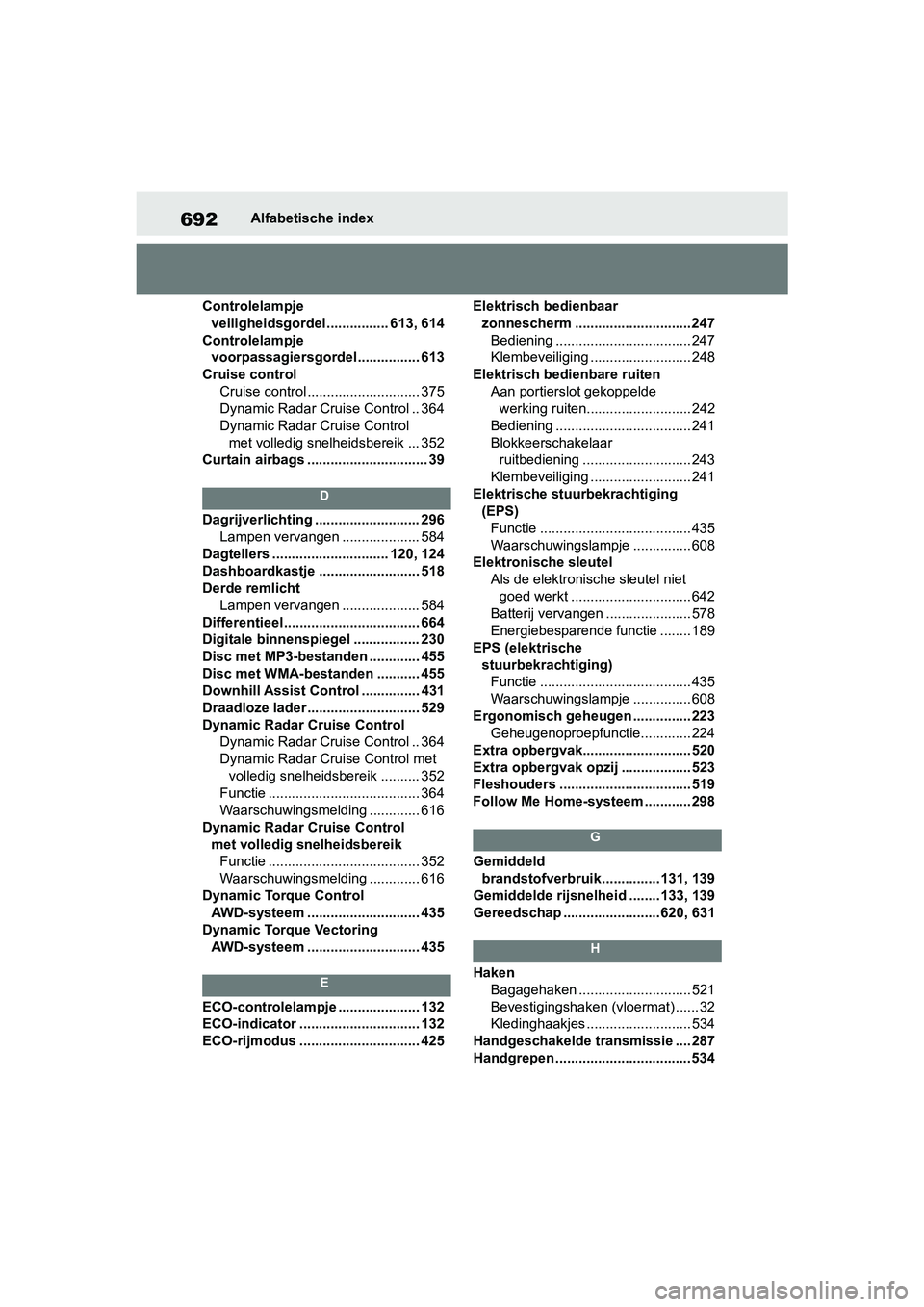

692Alfabetische index
Controlelampje veiligheidsgordel................ 613, 614
Controlelampje voorpassagiersgordel................ 613
Cruise control
Cruise control ............................. 375
Dynamic Radar Cruise Control .. 364
Dynamic Radar Cruise Control met volledig snelheidsbereik ... 352
Curtain airbags ............................... 39
D
Dagrijverlichting ........................... 296
Lampen vervangen .... ................ 584
Dagtellers .............................. 120, 124
Dashboardkastje .......................... 518
Derde remlicht Lampen vervangen .... ................ 584
Differentieel ................................... 664
Digitale binnenspiegel ................. 230
Disc met MP3-bestanden ............. 455
Disc met WMA-bestanden ........... 455
Downhill Assist Control ............... 431
Draadloze lader............................. 529
Dynamic Radar Cruise Control Dynamic Radar Cruise Control .. 364
Dynamic Radar Cruise Control met
volledig snelheidsbereik .......... 352
Functie ....................................... 364
Waarschuwingsmelding ............. 616
Dynamic Radar Cruise Control met volledig snelheidsbereikFunctie ....................................... 352
Waarschuwingsmelding ............. 616
Dynamic Torque Control AWD-systeem ............................. 435
Dynamic Torque Vectoring AWD-systeem ............................. 435
E
ECO-controlelampje ..................... 132
ECO-indicator ............................... 132
ECO-rijmodus ............................... 425 Elektrisch bedienbaar
zonnescherm ..............................247
Bediening ................................... 247
Klembeveiliging .......................... 248
Elektrisch bedienbare ruiten
Aan portierslot gekoppelde werking ruiten........................... 242
Bediening ................................... 241
Blokkeerschakelaar ruitbediening .......... .................. 243
Klembeveiliging .......................... 241
Elektrische stuurbekrachtiging (EPS)Functie ....................................... 435
Waarschuwingslampje ............... 608
Elektronische sleutel Als de elektronisc he sleutel niet
goed werkt ............. .................. 642
Batterij vervangen ...................... 578
Energiebesparende functie ........ 189
EPS (elektrische stuurbekrachtiging)Functie ....................................... 435
Waarschuwingslampje ............... 608
Ergonomisch geheugen ............... 223 Geheugenoproepfunctie............. 224
Extra opbergvak............................ 520
Extra opbergvak opzij .................. 523
Fleshouders .................................. 519
Follow Me Home-systeem ............ 298
G
Gemiddeld brandstofverbruik............... 131, 139
Gemiddelde rijsnelheid ........133, 139
Gereedschap ......................... 620, 631
H
Haken Bagagehaken ........... .................. 521
Bevestigingshaken (vloermat) ...... 32
Kledinghaakjes ...... ..................... 534
Handgeschakelde transmissie .... 287
Handgrepen ................................... 534
