2019 TOYOTA PROACE servis

21
Proace_cs_Chap01_instruments-de-bord_ed01-2016
KontrolkaStavPříčinaAkce/Doporučení
+
Systém autodiagnostiky motoru
svítí trvale, společně s kontrolkou STOP.Je detekována závažná závada motoru.Je nezbytné zastavit vozidlo při zachování maximální bezpečnosti.Pokud nelze vypnout, okamžitě zkontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Žhavení naftového motoru
svítí trvale.Klíček je ve druhé poloze (Příslušenství).NeboBylo stisknuto tlačítko systému „START/STOP“.
Před zapnutím startéru vyčkejte na zhasnutí kontrolky.Po zhasnutí je možné okamžité startování za podmínky, že:- u vozidla s mechanickou převodovkou sešlápnete spojkový pedál,- u vozidla s automatickou nebo pilotovanou převodovkou budete držet sešlápnutý brzdový pedál.Doba svícení kontrolky závisí na teplotních podmínkách (v extrémních klimatických podmínkách to může být až 30 sekund).Pokud motor nenastartuje, vypněte a zapněte zapalování, opět vyčkejte na zhasnutí kontrolky a nastartujte motor.
Systém autodiagnostiky motoru
svítí trvale.Závada systému pro omezování emisí škodlivin.Po nastartování motoru musí tato kontrolka zhasnout.Pokud nelze vypnout, okamžitě zkontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybave ní.
bliká.Závada řídicího systému motoru.Nechejte jej okamžitě zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
+svítí trvale, společně s kontrolkou SERVIS.Je detekována menší závada motoru.Nechejte jej okamžitě zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
1
Palubní zařízení

32
Do příští prohlídky zbývá ujet vzdálenost v rozmezí od 1 000 do 3 000 km
Po zapnutí zapalování se na 5 sekund rozsvítí symbol klíče. Na řádku ukazatele celkového počtu ujetých kilometrů se zobrazí počet kilometrů zbývajících do příští prohlídky.Příklad: do příští prohlídky zbývá ujet 2 800 km.Po zapnutí zapalování ukazatel po dobu 5 sekund udává:
5 sekund po zapnutí zapalování symbol klíče zhasne; ukazatel celkového počtu ujetých kilometrů se vrátí ke své normální činnosti. Displej tedy udává celkový počet ujetých km.
Lhůta prohlídky překročena
5 sekund po zapnutí zapalování se ukazatel celkového počtu ujetých kilometrů vrátí ke své normální činnosti. Symbol klíče zůstane svítit.
Po zapnutí zapalování po dobu 5 sekund symbol klíče bliká, aby Vám tak připomněl, že je nutno co nejdříve nechat provést prohlídku vozidla.Příklad: překročili jste lhůtu pro provedení prohlídky o 300 km.Po zapnutí zapalování ukazatel po dobu
5 sekund udává:
Do příští prohlídky zbývá ujet méně než 1 000 km
5 sekund po zapnutí zapalování se ukazatel celkového počtu ujetých kilometrů vrátí ke své normální činnosti. Symbol klíče zůstane svítit pro připomenutí, že je nutno v blízké době nechat provést prohlídku vozidla.
U naftových verzí může být toto varování doprovázeno stálým rozsvícením servisního varovného světla při spuštění zapalování.
Do příští prohlídky zbývá ujet více než 3 000 km
Po zapnutí zapalování se na displeji nezobrazí žádná informace o údržbě.Příklad: do příští prohlídky zbývá ujet 900 km.Po zapnutí zapalování ukazatel po dobu 5 sekund udává:
Palubní zařízení

135
Proace_cs_Chap03_ergonomie-et-confort_ed01-2016
Aby byly tyto systémy plně účinné, dodržujte následující pravidla pro jejich používání a údržbu:F Pro rovnoměrnou distribuci proudu vzduchu dbejte na průchodnost mřížek vstupu vnějšího vzduchu, nacházejících se na spodním okraji čelního skla, trysek, větracích otvorů a výstupů vzduchu, stejně jako na průchodnost výstupních otvorů vzduchu vzadu.F Nezakrývejte snímač slunečního záření umístěný v horní části čelního skla, slouží k regulaci automatické klimatizace.F Pro zachování bezchybné funkčnosti klimatizace ji uveďte do činnosti nejméně jednou nebo dvakrát za měsíc na alespoň 5 až 10 minut.F Dbejte na dobrý stav pylového filtru a nechte pravidelně měnit filtrační vložky. Doporučujeme upřednostnit kombinovaný pylový filtr. Díky specifické aktivní přísadě zlepšuje čištění vzduchu vdechovaného cestujícími a přispívá k zachování čistoty v prostoru pro cestující (snížení alergických reakcí, nepříjemných pachů a usazování mastnot y).F Pro zajištění řádné činnosti klimatizačního systému doporučujeme nechat provádět pravidelné kontroly dle doporučení v dokumentu servisní a záruční knížka.F Pokud systém nevyrábí chladný vzduch, vypněte jej a obraťte se na autorizovaného dealera nebo opraváře společnosti Toyota nebo na jiného odborníka, který má náležitou kvalifikaci a vybavení.
Doporučení pro topení, větrání a klimatizaci
Pokud je po delším vystavení přímému slunci v interiéru vozidla příliš horko, vyvětrejte prostor otevřením oken.Nastavte ovladač rychlosti ventilátoru na hodnotu, která zajistí dobré obnovování vzduchu v interiéru.Klimatizační systém neobsahuje
chlór a nepředstavuje nebezpečí pro ozónovou vrstvu.
Při chlazení vzduchu dochází v klimatizačním zařízení ke kondenzaci par a po zastavení vozu vytéká nashromážděná voda pod vozidlo. Tento jev je zcela normální.
Při tažení přívěsu s maximální povolenou hmotností do prudkého svahu a za vysokých venkovních teplot umožní vypnutí klimatizace využít lépe výkonu motoru a zlepšit tak tažnou kapacitu vozidla.
Systém Stop & Start
Systémy topení a klimatizace fungují jen při běžícím motoru.Aby bylo možno udržet požadovaný tepelný komfort v interiéru vozidla, můžete funkci Stop & Start dočasně deaktivovat.Více informací o systému Stop & Star t
naleznete v příslušné kapitole.
Větrací výstupy
Pro zavření výstupního otvoru přesuňte ovladač k vnější straně vozidla. Může být cítit menší odpor.
3
Ergonomie a komfort

159
Proace_cs_Chap04_eclairage-et-visibilite_ed01-2016
* Podle země prodeje.
Vyhřívané čelní sklo
a trysky ostřikovačů*Tato funkce zajišťuje ohřev čelního skla a trysek ostřikovačů za chladného počasí.
V zóně 1 umožňuje ohřev odlepení stíracích lišt v případě, že jsou ke sklu přimrzlé ledem nebo sněhem.
V zóně 2 zlepšuje ohřev viditelnost tím, že brání hromadění sněhu při činnosti stěračů.
Zapínání
F Za chodu motoru stiskněte toto tlačítko, jeho kontrolka se rozsvítí.
Doba trvání ohřevu závisí na venkovní teplotě.Nové stisknutí tohoto tlačítka funkci vypne, jeho kontrolka zhasne.
Servisní poloha předních
stěračů
Tato poloha umožňuje odklopit stěrače od čelního skla.Používá se pro vyčištění nebo výměnu stíracích lišt. Lze ji rovněž využít pro odklopení stíracích lišt při parkování v zimním období.
Pro zachování účinnosti plochých stíracích lišt doporučujeme:- manipulovat s nimi opatrně,- pravidelně je čistit mýdlovou vodou,- nepoužívat je pro uchycení kartonové desky na čelním skle.- vyměnit je ihned po zjištění prvních známek opotřebení.
F Do jedné minuty po vypnutí zapalování přesune jakákoliv manipulace s ovladačem raménka stěračů do vertikální polohy.F Po provedení zásahu je můžete po zapnutí zapalování opět přesunout do výchozí polohy jakoukoliv manipulací s ovladačem.
4
Osvětlení a viditelniost

169
Proace_cs_Chap05_securite_ed01-2016

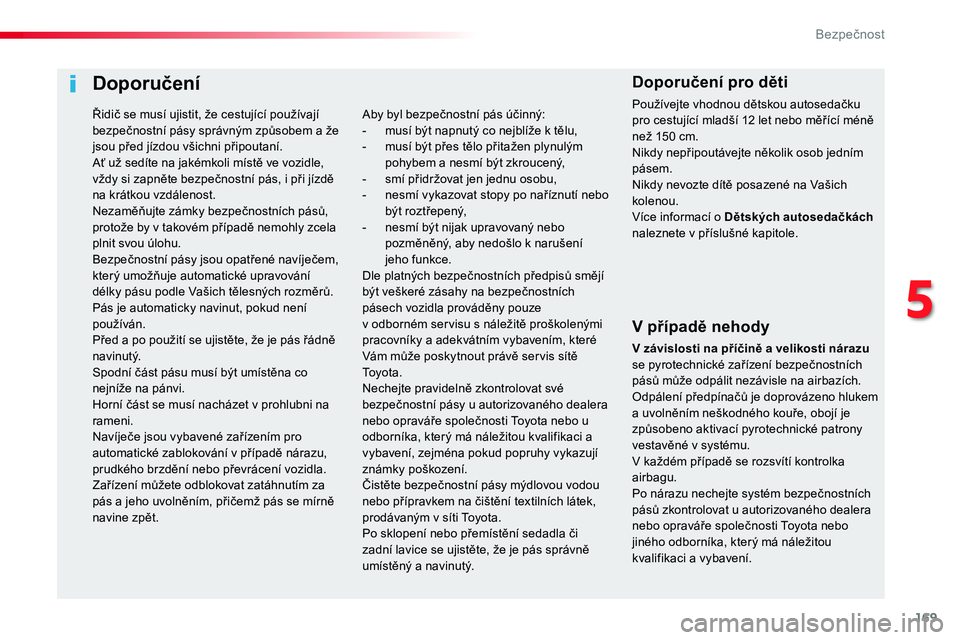

Doporučení
V případě nehody
V závislosti na příčině a velikosti nárazu se pyrotechnické zařízení bezpečnostních pásů může odpálit nezávisle na airbazích. Odpálení předpínačů je doprovázeno hlukem a uvolněním neškodného kouře, obojí je způsobeno aktivací pyrotechnické patrony
vestavěné v systému.V každém případě se rozsvítí kontrolka airbagu.Po nárazu nechejte systém bezpečnostních pásů zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Aby byl bezpečnostní pás účinný:- musí být napnutý co nejblíže k tělu,- musí být přes tělo přitažen plynulým pohybem a nesmí být zkroucený,- smí přidržovat jen jednu osobu,- nesmí vykazovat stopy po naříznutí nebo být roztřepený,- nesmí být nijak upravovaný nebo pozměněný, aby nedošlo k narušení jeho funkce.Dle platných bezpečnostních předpisů smějí být veškeré zásahy na bezpečnostních pásech vozidla prováděny pouze v odborném servisu s náležitě proškolenými pracovníky a adekvátním vybavením, které Vám může poskytnout právě servis sítě To y o t a .Nechejte pravidelně zkontrolovat své bezpečnostní pásy u autorizovaného dealera nebo opraváře společnosti Toyota nebo u
odborníka, který má náležitou kvalifikaci a vybavení, zejména pokud popruhy vykazují známky poškození.Čistěte bezpečnostní pásy mýdlovou vodou nebo přípravkem na čištění textilních látek, prodávaným v síti Toyota.Po sklopení nebo přemístění sedadla či zadní lavice se ujistěte, že je pás správně umístěný a navinutý.
Doporučení pro děti
Používejte vhodnou dětskou autosedačku pro cestující mladší 12 let nebo měřící méně než 150 cm.Nikdy nepřipoutávejte několik osob jedním pásem.Nikdy nevozte dítě posazené na Vašich kolenou.Více informací o Dětských autosedačkách naleznete v příslušné kapitole.
Řidič se musí ujistit, že cestující používají bezpečnostní pásy správným způsobem a že jsou před jízdou všichni připoutaní.Ať už sedíte na jakémkoli místě ve vozidle, vždy si zapněte bezpečnostní pás, i při jízdě na krátkou vzdálenost.Nezaměňujte zámky bezpečnostních pásů, protože by v takovém případě nemohly zcela plnit svou úlohu.Bezpečnostní pásy jsou opatřené navíječem, který umožňuje automatické upravování délky pásu podle Vašich tělesných rozměrů. Pás je automaticky navinut, pokud není používán.Před a po použití se ujistěte, že je pás řádně navinutý.Spodní část pásu musí být umístěna co nejníže na pánvi.Horní část se musí nacházet v prohlubni na rameni.
Navíječe jsou vybavené zařízením pro automatické zablokování v případě nárazu, prudkého brzdění nebo převrácení vozidla. Zařízení můžete odblokovat zatáhnutím za pás a jeho uvolněním, přičemž pás se mírně navine zpět.
5
Bezpečnost

197
Proace_cs_Chap06_conduite_ed01-2016
Aby byla zaručena životnost Vašeho vozidla a pro Vaši bezpečnost nezapomínejte, že s vozidlem se jezdí podle určitých doporučení, jak je popsáno dále:
Nakládejte vozidlo správně
Hmotnost nákladu musí respektovat celkovou hmotnost jízdní soupravy.Aby nedošlo k nerovnoměrnému zatížení vozidla, musí být těžiště nákladu uprostřed na podlaze před zadní nápravou.
Manévrujte opatrně, při
nízké rychlosti
Rozměry Vašeho vozu se velmi liší od osobního vozidla, zejména pokud jde o jeho šířku a výšku, ale i délku, a některých překážek je obtížné si všimnout.Manévrujte pomalu.Před otáčením zkontrolujte přítomnost překážek střední výšky po stranách.Před couváním zkontrolujte přítomnost překážek zejména nahoře vzadu.Pozor na vnější rozměry, pokud je namontován žebřík.
Není doporučeno dávat těžký náklad na střešní zahrádku.Nakládání dále vyžaduje dodržení maximálního zatížení úchytů střešní zahrádky. Dodržujte maximální povolenou hmotnost, kterou Vám sdělí servis sítě Toyota.Náklad musí být dobře připevněn.Krabice, která není v interiéru dobře přivázaná, může narušit jízdní vlastnosti vozidla a způsobit tak nehodu.Pokud Vaše vozidlo přepravuje kontejner, musí výška a šířka nákladu respektovat rozměry (vnější) vozidla.
Jezděte s rozmyslem
a ovládejte vozidlo
s jistotou
Jezděte do zatáček pomalu.Předvídejte potřebu brzdění, protože brzdná vzdálenost se prodlužuje, zejména na mokré a namrzlé vozovce.Dávejte pozor na boční vítr.Správná šetrná jízda pomůže uspořit litry paliva, akcelerujte postupně, předvídejte zpomalení a přizpůsobujte rychlost dané situaci.Dávejte dostatečně včas najevo změny směru své jízdy, abyste upozornili ostatní účastníky silničního provozu.
Pečujte o vozidlo
Pro dlouhé cesty musejí být pneumatiky nahuštěny na horní hranici tlaku uvedeného na štítku, nebo i přehuštěné o 0,2 až 0,3 baru.Jakmile se ujistíte, že nic nebrání v zavření dveří, doprovázejte jejich pohyb správnou rychlostí až do uzavření.
6
Řízení

244
Proace_cs_Chap06_conduite_ed01-2016
Systém Autonomního nouzového brzdění (AEBS) nefunguje:- pokud byl poškozen přední nárazník,- pokud systém zasahoval v průběhu posledních 10 sekund,- pokud má systém pro elektronické řízení stability závadu.
Limity pro fungování
V následujících případech je doporučeno funkci prostřednictvím nabídky pro nastavení vozidla deaktivovat:- je-li čelní sklo poškozeno v místě sledovací kamery dopadem kamínku,- pokud vozidlo táhne přívěs nebo karavan,- pokud náklad umístěný na střešní zahrádce přesahuje nad čelní sklo (například: dlouhé předměty),- pokud je vozidlo taženo s běžícím motorem,- po montáži rezervního kola typu „na dojetí“ (pokud je jím Vaše vozidlo vybaveno),- při najíždění na válcovou zkušebnu během údržby v servisu,- při projíždění automatickou mycí linkou,- když nefungují brzdová světla.
Po nárazu je systém automaticky zablokován; kontaktujte autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, která má náležitou kvalifikaci a vybavení, aby systém zkontroloval.
Forward collision warning
Podle rizika kolize detekovaného systémem a zvoleného limitu pro podání výstrahy se mohou postupně spouštět a zobrazovat na přístrojové desce různé úrovně výstrahy.
Tato úroveň výstrahy je založena na časovém odstupu mezi Vaším a vpředu jedoucím vozidlem.
Úroveň 1: Pouze vizuální výstraha oznamující, že vpředu jedoucí vozidlo je velmi blízko.Zobrazí se hlášení upozorňující Vás na přibližování cílového vozidla.
Tyto informace jsou rovněž promítány na sklo.Bližší informace o Promítání na sklo naleznete v příslušné kapitole.
Řízení

264
Proace_cs_Chap06_conduite_ed01-2016
V nabídce Driving (Řízení) zvolte funkci „Nastav. detekce poklesu tlaku pneu“.
S autorádiem
V nabídce „Personalisation-configuration“ (Přizpůsobení-nastavení) zvolte funkci „Nastav. detekce poklesu tlaku pneu“.
Porucha funkce
Blikání a posléze stálé rozsvícení výstražného světla tlaku pneumatik doprovázené rozsvícením výstražného servisního světla
označují selhání systému.
V tomto případě nelze déle zajistit výstražné sledování tlaku pneumatik.Nechejte jej zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Po každém zásahu na systému je třeba zkontrolovat tlak ve všech čtyřech pneumatikách a systém reinicializovat.
S dotykovým displejem
Stiskněte „Ano“ pro Potvrzení požadavku, zvukový signál a hlášení potvrdí provedení reinicializace.
Bez autorádia
F Stiskněte a přidržte toto tlačítko na přibližně 3 sekundy, poté jej uvolněte. Zvukový signál potvrdí reinicializaci.
Řízení
