2019 TOYOTA PROACE CITY VERSO Manuale duso (in Italian)

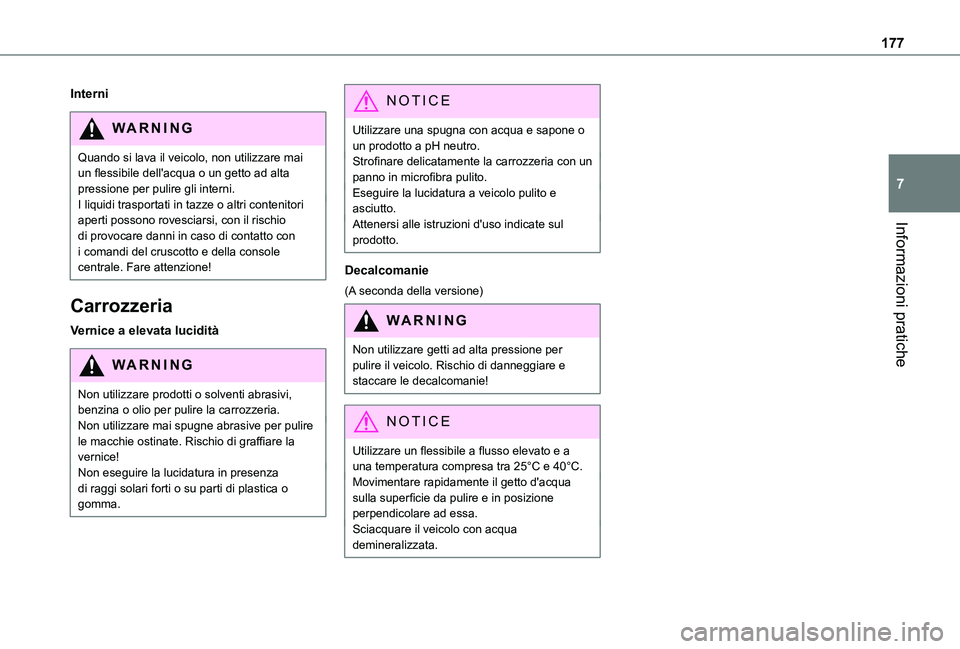

177
Informazioni pratiche
7
Interni
WARNI NG
Quando si lava il veicolo, non utilizzare mai un flessibile dell'acqua o un getto ad alta pressione per pulire gli interni.I liquidi trasportati in tazze o altri contenitori aperti possono rovesciarsi, con il rischio di provocare danni in caso di contatto con
i comandi del cruscotto e della console centrale. Fare attenzione!
Carrozzeria
Vernice a elevata lucidità
WARNI NG
Non utilizzare prodotti o solventi abrasivi, benzina o olio per pulire la carrozzeria.Non utilizzare mai spugne abrasive per pulire le macchie ostinate. Rischio di graffiare la vernice!Non eseguire la lucidatura in presenza di raggi solari forti o su parti di plastica o gomma.
NOTIC E
Utilizzare una spugna con acqua e sapone o un prodotto a pH neutro.Strofinare delicatamente la carrozzeria con un panno in microfibra pulito.Eseguire la lucidatura a veicolo pulito e asciutto.Attenersi alle istruzioni d'uso indicate sul prodotto.
Decalcomanie
(A seconda della versione)
WARNI NG
Non utilizzare getti ad alta pressione per pulire il veicolo. Rischio di danneggiare e staccare le decalcomanie!
NOTIC E
Utilizzare un flessibile a flusso elevato e a una temperatura compresa tra 25°C e 40°C.Movimentare rapidamente il getto d'acqua sulla superficie da pulire e in posizione perpendicolare ad essa.Sciacquare il veicolo con acqua
demineralizzata.

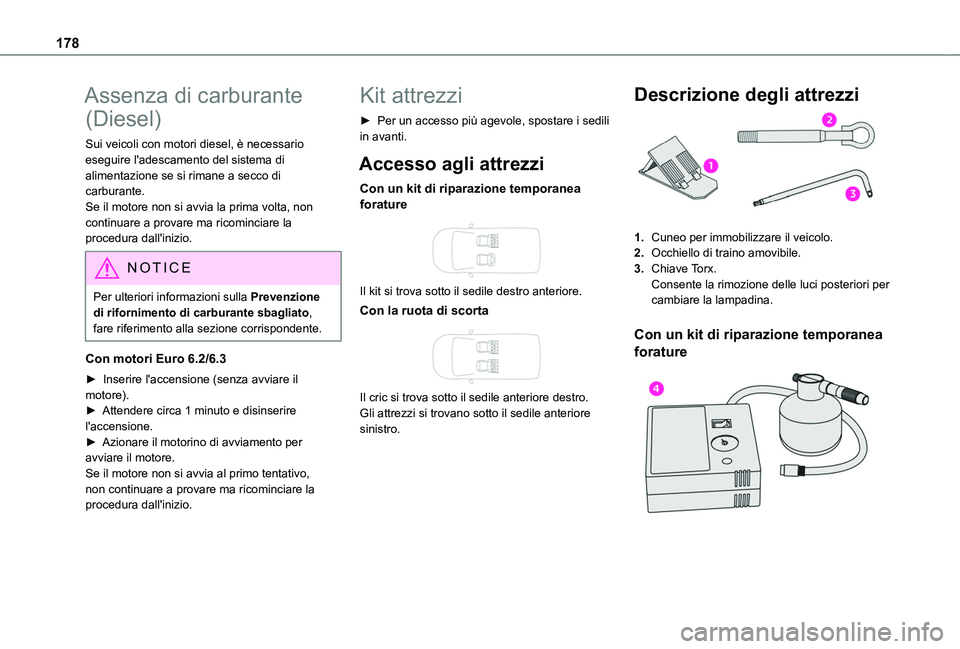

178
Assenza di carburante
(Diesel)
Sui veicoli con motori diesel, è necessario eseguire l'adescamento del sistema di alimentazione se si rimane a secco di carburante.Se il motore non si avvia la prima volta, non continuare a provare ma ricominciare la procedura dall'inizio.
NOTIC E
Per ulteriori informazioni sulla Prevenzione di rifornimento di carburante sbagliato, fare riferimento alla sezione corrispondente.
Con motori Euro 6.2/6.3
► Inserire l'accensione (senza avviare il motore).► Attendere circa 1 minuto e disinserire l'accensione.► Azionare il motorino di avviamento per avviare il motore.Se il motore non si avvia al primo tentativo, non continuare a provare ma ricominciare la procedura dall'inizio.
Kit attrezzi
► Per un accesso più agevole, spostare i sedili in avanti.
Accesso agli attrezzi
Con un kit di riparazione temporanea forature

Il kit si trova sotto il sedile destro anteriore.
Con la ruota di scorta

Il cric si trova sotto il sedile anteriore destro.Gli attrezzi si trovano sotto il sedile anteriore sinistro.
Descrizione degli attrezzi
1.Cuneo per immobilizzare il veicolo.
2.Occhiello di traino amovibile.
3.Chiave Torx.Consente la rimozione delle luci posteriori per cambiare la lampadina.
Con un kit di riparazione temporanea
forature

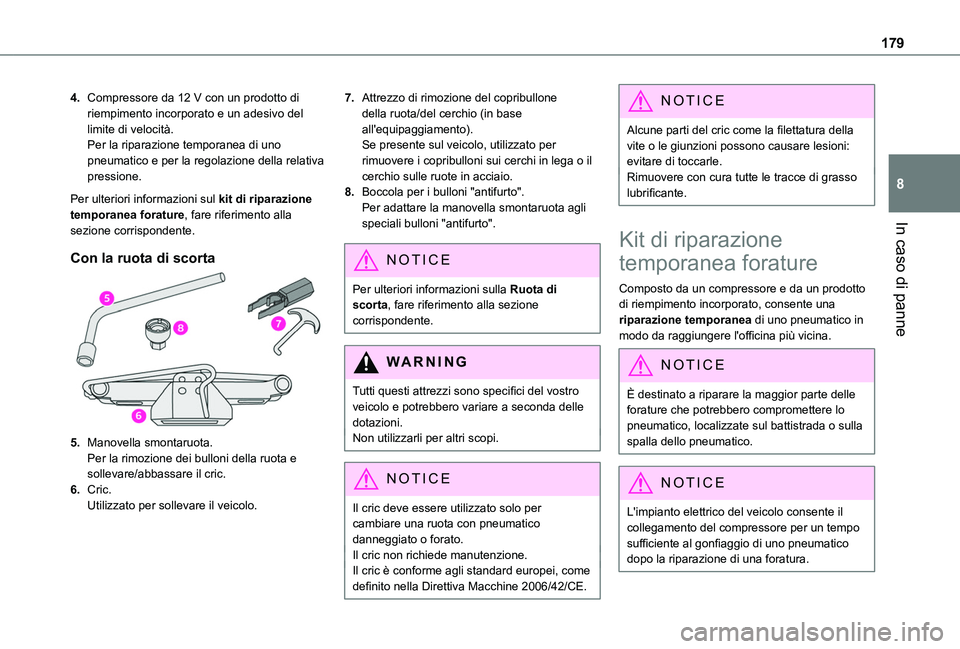

179
In caso di panne
8
4.Compressore da 12 V con un prodotto di riempimento incorporato e un adesivo del limite di velocità.Per la riparazione temporanea di uno pneumatico e per la regolazione della relativa pressione.
Per ulteriori informazioni sul kit di riparazione temporanea forature, fare riferimento alla sezione corrispondente.
Con la ruota di scorta
5.Manovella smontaruota.
Per la rimozione dei bulloni della ruota e sollevare/abbassare il cric.
6.Cric.Utilizzato per sollevare il veicolo.
7.Attrezzo di rimozione del copribullone della ruota/del cerchio (in base all'equipaggiamento).Se presente sul veicolo, utilizzato per rimuovere i copribulloni sui cerchi in lega o il cerchio sulle ruote in acciaio.
8.Boccola per i bulloni "antifurto".Per adattare la manovella smontaruota agli speciali bulloni "antifurto".
NOTIC E
Per ulteriori informazioni sulla Ruota di scorta, fare riferimento alla sezione corrispondente.
WARNI NG
Tutti questi attrezzi sono specifici del vostro veicolo e potrebbero variare a seconda delle dotazioni.Non utilizzarli per altri scopi.
NOTIC E
Il cric deve essere utilizzato solo per cambiare una ruota con pneumatico danneggiato o forato.
Il cric non richiede manutenzione.Il cric è conforme agli standard europei, come definito nella Direttiva Macchine 2006/42/CE.
NOTIC E
Alcune parti del cric come la filettatura della vite o le giunzioni possono causare lesioni: evitare di toccarle.Rimuovere con cura tutte le tracce di grasso lubrificante.
Kit di riparazione
temporanea forature
Composto da un compressore e da un prodotto di riempimento incorporato, consente una riparazione temporanea di uno pneumatico in modo da raggiungere l'officina più vicina.
NOTIC E
È destinato a riparare la maggior parte delle forature che potrebbero compromettere lo pneumatico, localizzate sul battistrada o sulla spalla dello pneumatico.
NOTIC E
L'impianto elettrico del veicolo consente il collegamento del compressore per un tempo sufficiente al gonfiaggio di uno pneumatico dopo la riparazione di una foratura.

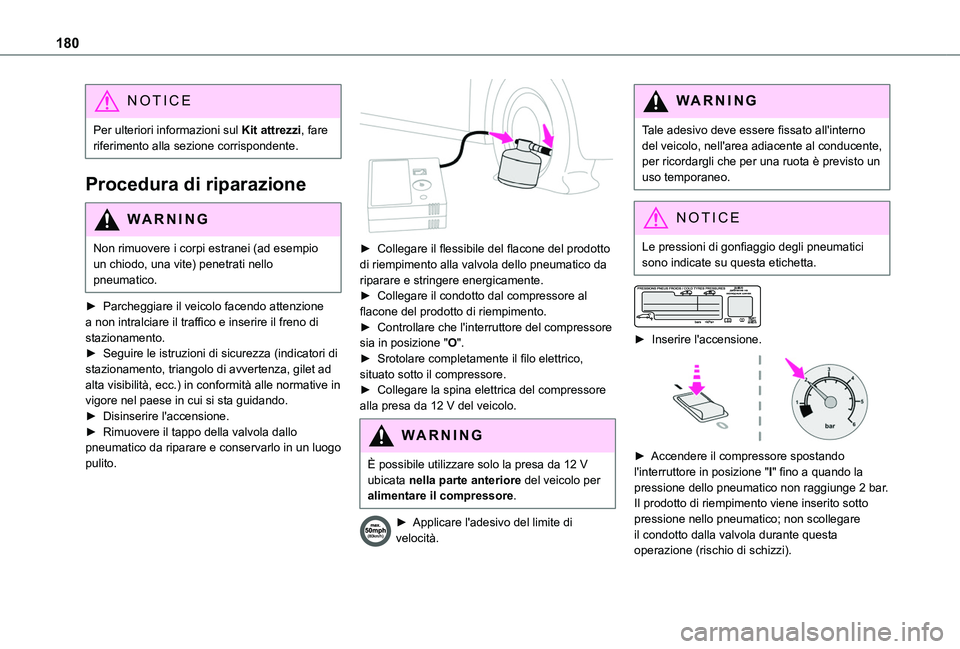

180
NOTIC E
Per ulteriori informazioni sul Kit attrezzi, fare riferimento alla sezione corrispondente.
Procedura di riparazione
WARNI NG
Non rimuovere i corpi estranei (ad esempio un chiodo, una vite) penetrati nello pneumatico.
► Parcheggiare il veicolo facendo attenzione a non intralciare il traffico e inserire il freno di stazionamento.► Seguire le istruzioni di sicurezza (indicatori di stazionamento, triangolo di avvertenza, gilet ad alta visibilità, ecc.) in conformità alle normative in vigore nel paese in cui si sta guidando.► Disinserire l'accensione.► Rimuovere il tappo della valvola dallo pneumatico da riparare e conservarlo in un luogo pulito.

► Collegare il flessibile del flacone del prodotto di riempimento alla valvola dello pneumatico da riparare e stringere energicamente.► Collegare il condotto dal compressore al flacone del prodotto di riempimento.► Controllare che l'interruttore del compressore sia in posizione "O".► Srotolare completamente il filo elettrico, situato sotto il compressore.► Collegare la spina elettrica del compressore alla presa da 12 V del veicolo.
WARNI NG
È possibile utilizzare solo la presa da 12 V ubicata nella parte anteriore del veicolo per alimentare il compressore.
► Applicare l'adesivo del limite di velocità.
WARNI NG
Tale adesivo deve essere fissato all'interno del veicolo, nell'area adiacente al conducente, per ricordargli che per una ruota è previsto un uso temporaneo.
NOTIC E
Le pressioni di gonfiaggio degli pneumatici sono indicate su questa etichetta.


► Inserire l'accensione.

► Accendere il compressore spostando l'interruttore in posizione "I" fino a quando la pressione dello pneumatico non raggiunge 2 bar. Il prodotto di riempimento viene inserito sotto pressione nello pneumatico; non scollegare il condotto dalla valvola durante questa operazione (rischio di schizzi).

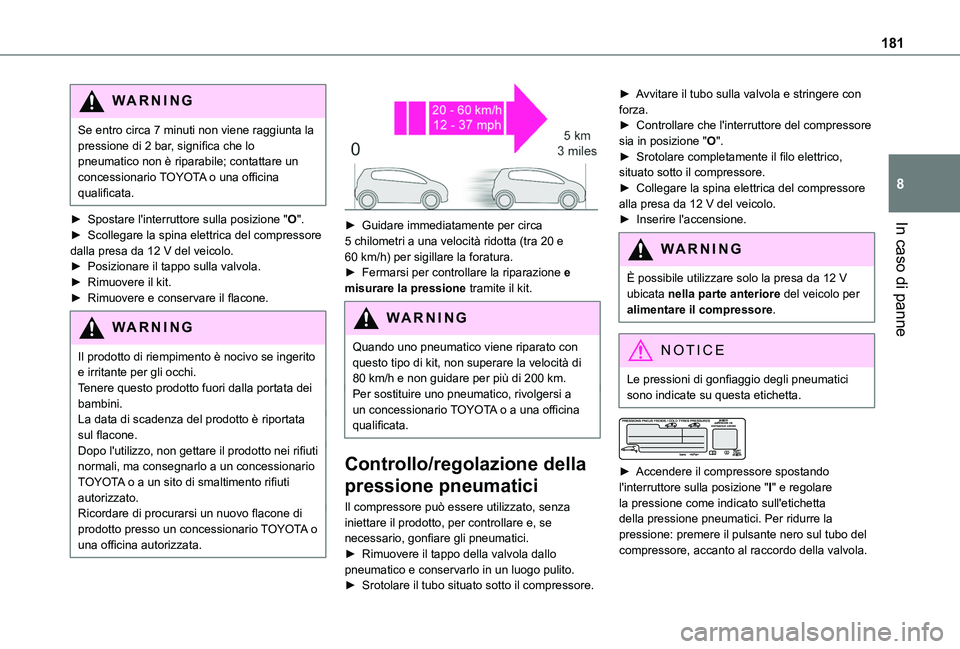

181
In caso di panne
8
WARNI NG
Se entro circa 7 minuti non viene raggiunta la pressione di 2 bar, significa che lo pneumatico non è riparabile; contattare un concessionario TOYOTA o una officina qualificata.
► Spostare l'interruttore sulla posizione "O".► Scollegare la spina elettrica del compressore dalla presa da 12 V del veicolo.► Posizionare il tappo sulla valvola.► Rimuovere il kit.► Rimuovere e conservare il flacone.
WARNI NG
Il prodotto di riempimento è nocivo se ingerito e irritante per gli occhi.Tenere questo prodotto fuori dalla portata dei bambini.La data di scadenza del prodotto è riportata sul flacone.Dopo l'utilizzo, non gettare il prodotto nei rifiuti normali, ma consegnarlo a un concessionario TOYOTA o a un sito di smaltimento rifiuti autorizzato.Ricordare di procurarsi un nuovo flacone di prodotto presso un concessionario TOYOTA o una officina autorizzata.


► Guidare immediatamente per circa 5 chilometri a una velocità ridotta (tra 20 e 60 km/h) per sigillare la foratura.► Fermarsi per controllare la riparazione e misurare la pressione tramite il kit.
WARNI NG
Quando uno pneumatico viene riparato con questo tipo di kit, non superare la velocità di 80 km/h e non guidare per più di 200 km.Per sostituire uno pneumatico, rivolgersi a un concessionario TOYOTA o a una officina qualificata.
Controllo/regolazione della
pressione pneumatici
Il compressore può essere utilizzato, senza iniettare il prodotto, per controllare e, se necessario, gonfiare gli pneumatici.► Rimuovere il tappo della valvola dallo pneumatico e conservarlo in un luogo pulito.► Srotolare il tubo situato sotto il compressore.
► Avvitare il tubo sulla valvola e stringere con forza.► Controllare che l'interruttore del compressore sia in posizione "O".► Srotolare completamente il filo elettrico, situato sotto il compressore.► Collegare la spina elettrica del compressore alla presa da 12 V del veicolo.► Inserire l'accensione.
WARNI NG
È possibile utilizzare solo la presa da 12 V ubicata nella parte anteriore del veicolo per alimentare il compressore.
NOTIC E
Le pressioni di gonfiaggio degli pneumatici sono indicate su questa etichetta.


► Accendere il compressore spostando l'interruttore sulla posizione "I" e regolare la pressione come indicato sull'etichetta della pressione pneumatici. Per ridurre la pressione: premere il pulsante nero sul tubo del compressore, accanto al raccordo della valvola.

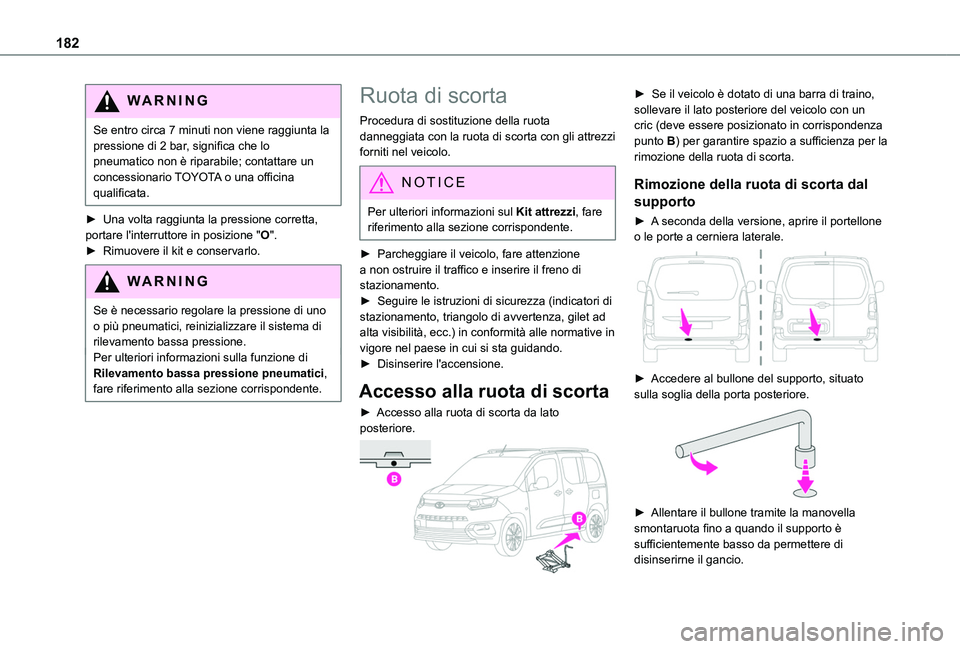

182
WARNI NG
Se entro circa 7 minuti non viene raggiunta la pressione di 2 bar, significa che lo pneumatico non è riparabile; contattare un concessionario TOYOTA o una officina qualificata.
► Una volta raggiunta la pressione corretta, portare l'interruttore in posizione "O".► Rimuovere il kit e conservarlo.
WARNI NG
Se è necessario regolare la pressione di uno o più pneumatici, reinizializzare il sistema di rilevamento bassa pressione.Per ulteriori informazioni sulla funzione di Rilevamento bassa pressione pneumatici, fare riferimento alla sezione corrispondente.
Ruota di scorta
Procedura di sostituzione della ruota danneggiata con la ruota di scorta con gli attrezzi forniti nel veicolo.
NOTIC E
Per ulteriori informazioni sul Kit attrezzi, fare riferimento alla sezione corrispondente.
► Parcheggiare il veicolo, fare attenzione a non ostruire il traffico e inserire il freno di stazionamento.► Seguire le istruzioni di sicurezza (indicatori di stazionamento, triangolo di avvertenza, gilet ad alta visibilità, ecc.) in conformità alle normative in vigore nel paese in cui si sta guidando.► Disinserire l'accensione.
Accesso alla ruota di scorta
► Accesso alla ruota di scorta da lato posteriore.

► Se il veicolo è dotato di una barra di traino, sollevare il lato posteriore del veicolo con un cric (deve essere posizionato in corrispondenza punto B) per garantire spazio a sufficienza per la rimozione della ruota di scorta.
Rimozione della ruota di scorta dal
supporto
► A seconda della versione, aprire il portellone o le porte a cerniera laterale.

► Accedere al bullone del supporto, situato sulla soglia della porta posteriore.

► Allentare il bullone tramite la manovella smontaruota fino a quando il supporto è sufficientemente basso da permettere di
disinserirne il gancio.

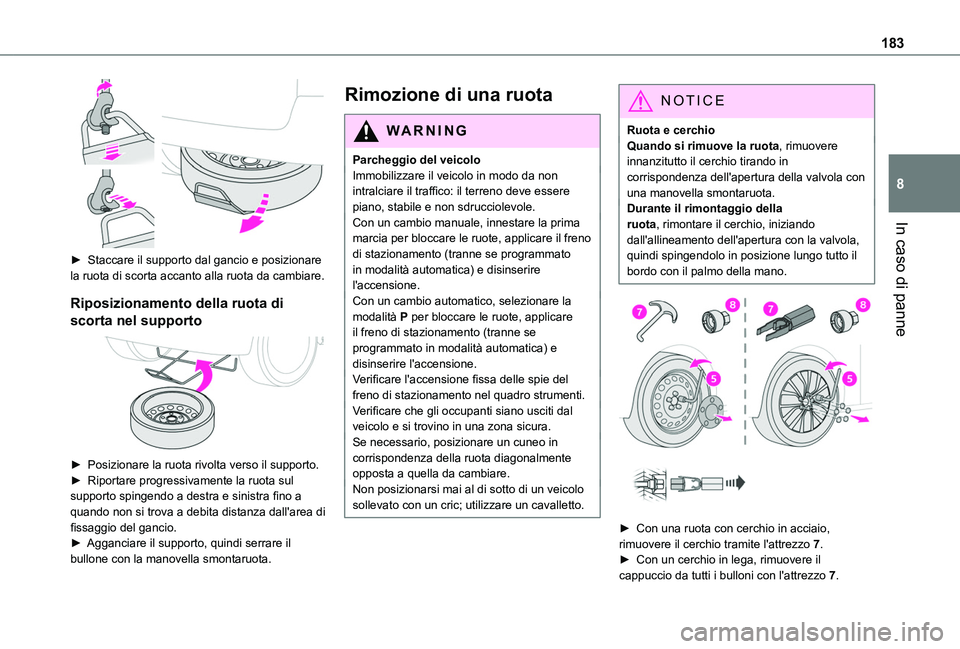

183
In caso di panne
8

► Staccare il supporto dal gancio e posizionare la ruota di scorta accanto alla ruota da cambiare.
Riposizionamento della ruota di
scorta nel supporto

► Posizionare la ruota rivolta verso il supporto.► Riportare progressivamente la ruota sul supporto spingendo a destra e sinistra fino a quando non si trova a debita distanza dall'area di fissaggio del gancio.► Agganciare il supporto, quindi serrare il bullone con la manovella smontaruota.
Rimozione di una ruota
WARNI NG
Parcheggio del veicoloImmobilizzare il veicolo in modo da non intralciare il traffico: il terreno deve essere piano, stabile e non sdrucciolevole.Con un cambio manuale, innestare la prima marcia per bloccare le ruote, applicare il freno di stazionamento (tranne se programmato in modalità automatica) e disinserire l'accensione.Con un cambio automatico, selezionare la modalità P per bloccare le ruote, applicare il freno di stazionamento (tranne se programmato in modalità automatica) e disinserire l'accensione.Verificare l'accensione fissa delle spie del freno di stazionamento nel quadro strumenti.Verificare che gli occupanti siano usciti dal veicolo e si trovino in una zona sicura.Se necessario, posizionare un cuneo in
corrispondenza della ruota diagonalmente opposta a quella da cambiare.Non posizionarsi mai al di sotto di un veicolo sollevato con un cric; utilizzare un cavalletto.
NOTIC E
Ruota e cerchioQuando si rimuove la ruota, rimuovere innanzitutto il cerchio tirando in corrispondenza dell'apertura della valvola con una manovella smontaruota.Durante il rimontaggio della ruota, rimontare il cerchio, iniziando dall'allineamento dell'apertura con la valvola, quindi spingendolo in posizione lungo tutto il bordo con il palmo della mano.


► Con una ruota con cerchio in acciaio, rimuovere il cerchio tramite l'attrezzo 7.
► Con un cerchio in lega, rimuovere il cappuccio da tutti i bulloni con l'attrezzo 7.

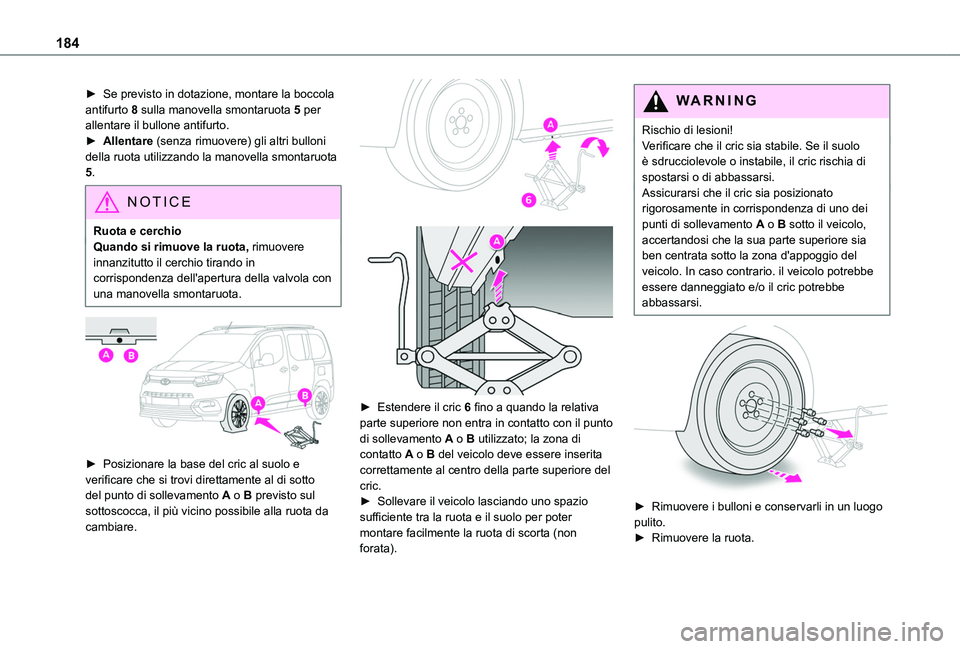

184
► Se previsto in dotazione, montare la boccola antifurto 8 sulla manovella smontaruota 5 per allentare il bullone antifurto.► Allentare (senza rimuovere) gli altri bulloni della ruota utilizzando la manovella smontaruota 5.
NOTIC E
Ruota e cerchio
Quando si rimuove la ruota, rimuovere innanzitutto il cerchio tirando in corrispondenza dell'apertura della valvola con una manovella smontaruota.


► Posizionare la base del cric al suolo e verificare che si trovi direttamente al di sotto del punto di sollevamento A o B previsto sul sottoscocca, il più vicino possibile alla ruota da cambiare.


► Estendere il cric 6 fino a quando la relativa parte superiore non entra in contatto con il punto di sollevamento A o B utilizzato; la zona di contatto A o B del veicolo deve essere inserita correttamente al centro della parte superiore del cric.► Sollevare il veicolo lasciando uno spazio sufficiente tra la ruota e il suolo per poter montare facilmente la ruota di scorta (non forata).
WARNI NG
Rischio di lesioni!Verificare che il cric sia stabile. Se il suolo è sdrucciolevole o instabile, il cric rischia di spostarsi o di abbassarsi.Assicurarsi che il cric sia posizionato rigorosamente in corrispondenza di uno dei punti di sollevamento A o B sotto il veicolo, accertandosi che la sua parte superiore sia ben centrata sotto la zona d'appoggio del veicolo. In caso contrario. il veicolo potrebbe essere danneggiato e/o il cric potrebbe abbassarsi.


► Rimuovere i bulloni e conservarli in un luogo pulito.► Rimuovere la ruota.
