2019 TOYOTA PROACE CITY VERSO Manual de utilização (in Portuguese)

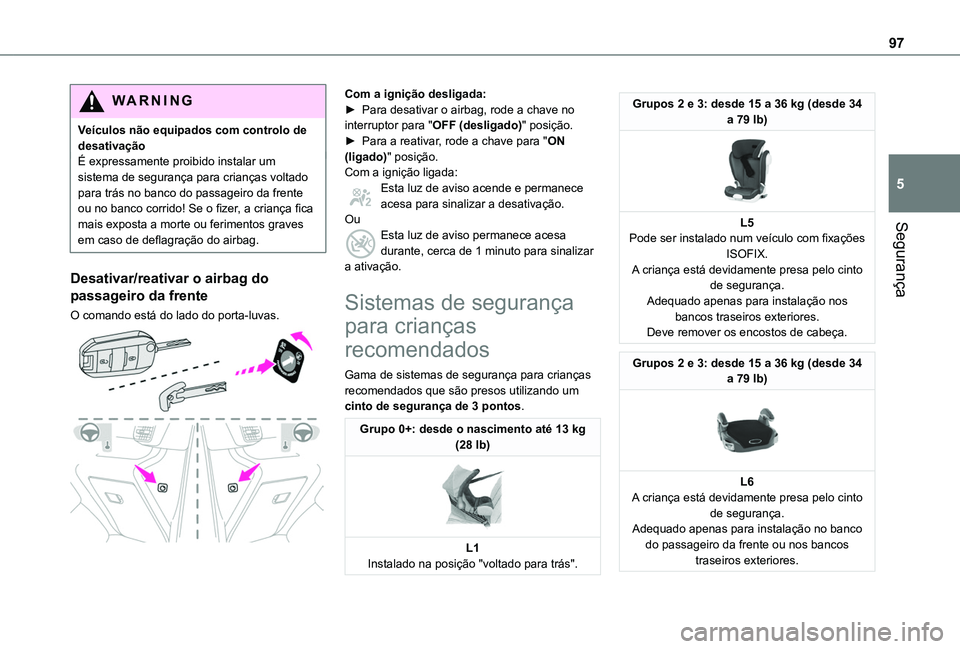

97
Segurança
5
WARNI NG
Veículos não equipados com controlo de desativaçãoÉ expressamente proibido instalar um sistema de segurança para crianças voltado para trás no banco do passageiro da frente ou no banco corrido! Se o fizer, a criança fica mais exposta a morte ou ferimentos graves em caso de deflagração do airbag.
Desativar/reativar o airbag do
passageiro da frente
O comando está do lado do porta-luvas.

Com a ignição desligada:► Para desativar o airbag, rode a chave no interruptor para "OFF (desligado)" posição. ► Para a reativar, rode a chave para "ON (ligado)" posição.Com a ignição ligada: Esta luz de aviso acende e permanece acesa para sinalizar a desativação.OuEsta luz de aviso permanece acesa durante, cerca de 1 minuto para sinalizar a ativação.
Sistemas de segurança
para crianças
recomendados
Gama de sistemas de segurança para crianças recomendados que são presos utilizando um cinto de segurança de 3 pontos.
Grupo 0+: desde o nascimento até 13 kg (28 lb)

L1Instalado na posição "voltado para trás".
Grupos 2 e 3: desde 15 a 36 kg (desde 34 a 79 lb)

L5Pode ser instalado num veículo com fixações ISOFIX.A criança está devidamente presa pelo cinto de segurança.Adequado apenas para instalação nos bancos traseiros exteriores.Deve remover os encostos de cabeça.
Grupos 2 e 3: desde 15 a 36 kg (desde 34 a 79 lb)

L6A criança está devidamente presa pelo cinto de segurança.Adequado apenas para instalação no banco do passageiro da frente ou nos bancos traseiros exteriores.

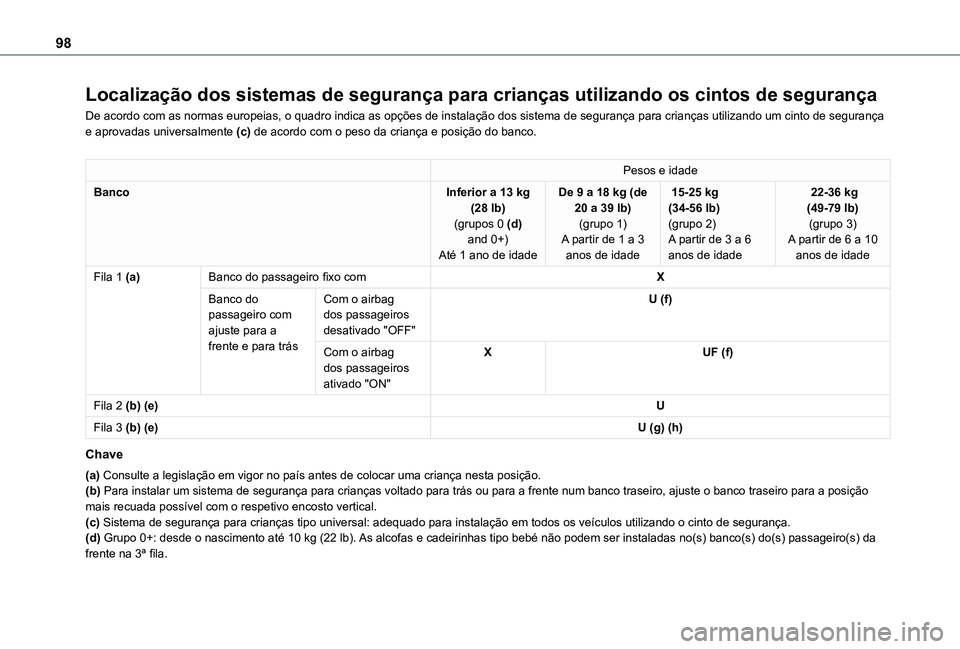

98
Localização dos sistemas de segurança para crianças utilizan\
do os cintos de segurança
De acordo com as normas europeias, o quadro indica as opções de instalação dos sistema de segurança para crianças utilizando um cinto de segurança e aprovadas universalmente (c) de acordo com o peso da criança e posição do banco.
Pesos e idade
Banco Inferior a 13 kg (28 lb)(grupos 0 (d) and 0+)
Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb)(grupo 1)A partir de 1 a 3
anos de idade
15-25 kg (34-56 lb)(grupo 2)A partir de 3 a 6
anos de idade
22-36 kg (49-79 lb)(grupo 3)A partir de 6 a 10
anos de idade
Fila 1 (a)Banco do passageiro fixo comX
Banco do passageiro com ajuste para a frente e para trás
Com o airbag dos passageiros desativado "OFF"
U (f)
Com o airbag dos passageiros ativado "ON"
XUF (f)
Fila 2 (b) (e)U
Fila 3 (b) (e)U (g) (h)
Chave
(a) Consulte a legislação em vigor no país antes de colocar uma cr\
iança nesta posição.(b) Para instalar um sistema de segurança para crianças voltado para trás ou para a frente num banco traseiro, ajuste o banco traseiro para a posição mais recuada possível com o respetivo encosto vertical.(c) Sistema de segurança para crianças tipo universal: adequado para \
instalação em todos os veículos utilizando o cinto de seguranç\
a.(d) Grupo 0+: desde o nascimento até 10 kg (22 lb). As alcofas e cadeirinhas tipo bebé não podem ser instaladas no(s) banco(s) do(s) passageiro(s) da
frente na 3ª fila.

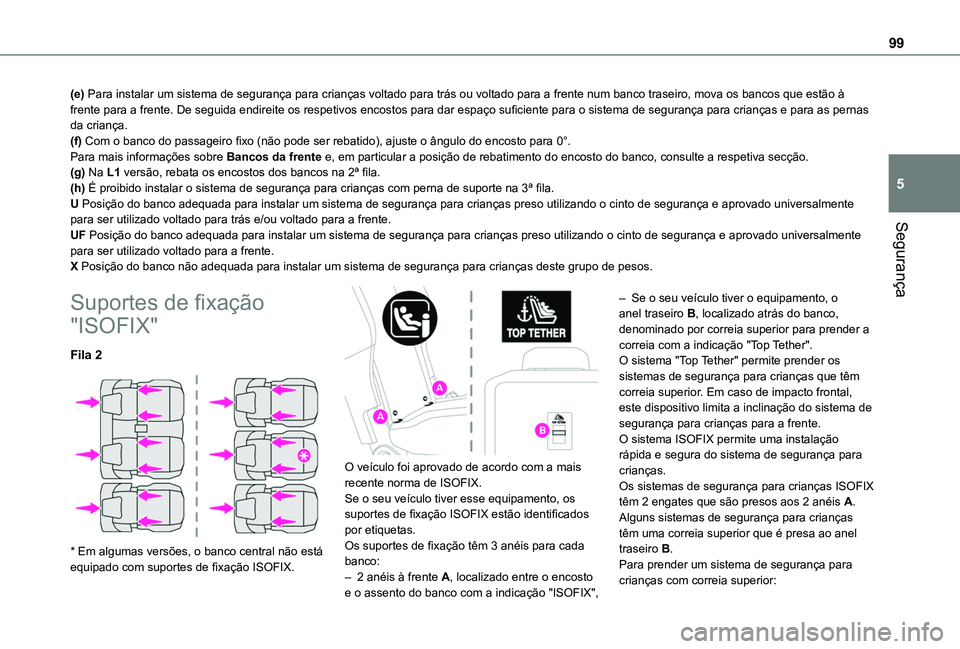

99
Segurança
5
(e) Para instalar um sistema de segurança para crianças voltado para trás ou voltado para a frente num banco traseiro, mova os bancos que estão à frente para a frente. De seguida endireite os respetivos encostos para dar espaço suficiente para o sistema de segurança para crianças e para as pernas da criança. (f) Com o banco do passageiro fixo (não pode ser rebatido), ajuste o ângulo do encosto para 0°.Para mais informações sobre Bancos da frente e, em particular a posição de rebatimento do encosto do banco, consulte a respetiva secção.(g) Na L1 versão, rebata os encostos dos bancos na 2ª fila.(h) É proibido instalar o sistema de segurança para crianças com perna de suporte na 3ª fila.U Posição do banco adequada para instalar um sistema de seguranç\
a para crianças preso utilizando o cinto de segurança e aprovado u\
niversalmente para ser utilizado voltado para trás e/ou voltado para a frente.UF Posição do banco adequada para instalar um sistema de seguranç\
a para crianças preso utilizando o cinto de segurança e aprovado u\
niversalmente para ser utilizado voltado para a frente.X Posição do banco não adequada para instalar um sistema de segu\
rança para crianças deste grupo de pesos.
Suportes de fixação
"ISOFIX"
Fila 2

* Em algumas versões, o banco central não está equipado com suportes de fixação ISOFIX.

O veículo foi aprovado de acordo com a mais recente norma de ISOFIX.Se o seu veículo tiver esse equipamento, os suportes de fixação ISOFIX estão identificados por etiquetas.Os suportes de fixação têm 3 anéis para cada banco:– 2 anéis à frente A, localizado entre o encosto e o assento do banco com a indicação "ISOFIX",
– Se o seu veículo tiver o equipamento, o anel traseiro B, localizado atrás do banco, denominado por correia superior para prender a correia com a indicação "Top Tether".O sistema "Top Tether" permite prender os sistemas de segurança para crianças que têm correia superior. Em caso de impacto frontal, este dispositivo limita a inclinação do sistema de segurança para crianças para a frente.O sistema ISOFIX permite uma instalação
rápida e segura do sistema de segurança para crianças.Os sistemas de segurança para crianças ISOFIX têm 2 engates que são presos aos 2 anéis A.Alguns sistemas de segurança para crianças têm uma correia superior que é presa ao anel traseiro B.Para prender um sistema de segurança para crianças com correia superior:

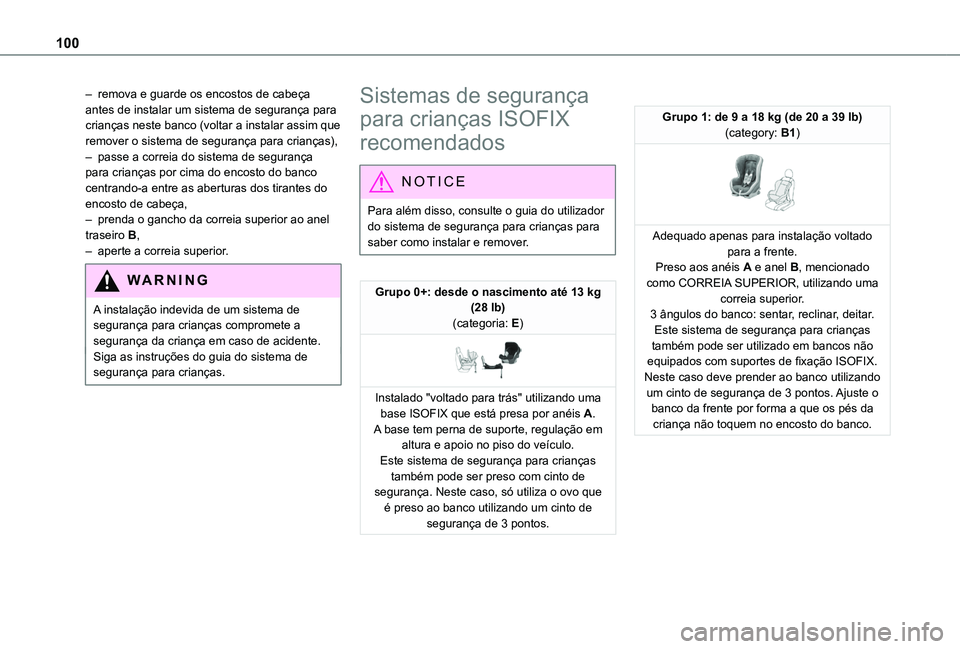

100
– remova e guarde os encostos de cabeça antes de instalar um sistema de segurança para crianças neste banco (voltar a instalar assim que remover o sistema de segurança para crianças),– passe a correia do sistema de segurança para crianças por cima do encosto do banco centrando-a entre as aberturas dos tirantes do encosto de cabeça,– prenda o gancho da correia superior ao anel traseiro B,– aperte a correia superior.
WARNI NG
A instalação indevida de um sistema de segurança para crianças compromete a segurança da criança em caso de acidente.Siga as instruções do guia do sistema de segurança para crianças.
Sistemas de segurança
para crianças ISOFIX
recomendados
NOTIC E
Para além disso, consulte o guia do utilizador do sistema de segurança para crianças para saber como instalar e remover.
Grupo 0+: desde o nascimento até 13 kg (28 lb)(categoria: E)

Instalado "voltado para trás" utilizando uma base ISOFIX que está presa por anéis A.A base tem perna de suporte, regulação em altura e apoio no piso do veículo.Este sistema de segurança para crianças também pode ser preso com cinto de segurança. Neste caso, só utiliza o ovo que é preso ao banco utilizando um cinto de segurança de 3 pontos.
Grupo 1: de 9 a 18 kg (de 20 a 39 lb)(category: B1)

Adequado apenas para instalação voltado para a frente.Preso aos anéis A e anel B, mencionado como CORREIA SUPERIOR, utilizando uma correia superior.3 ângulos do banco: sentar, reclinar, deitar.Este sistema de segurança para crianças também pode ser utilizado em bancos não equipados com suportes de fixação ISOFIX. Neste caso deve prender ao banco utilizando um cinto de segurança de 3 pontos. Ajuste o banco da frente por forma a que os pés da criança não toquem no encosto do banco.

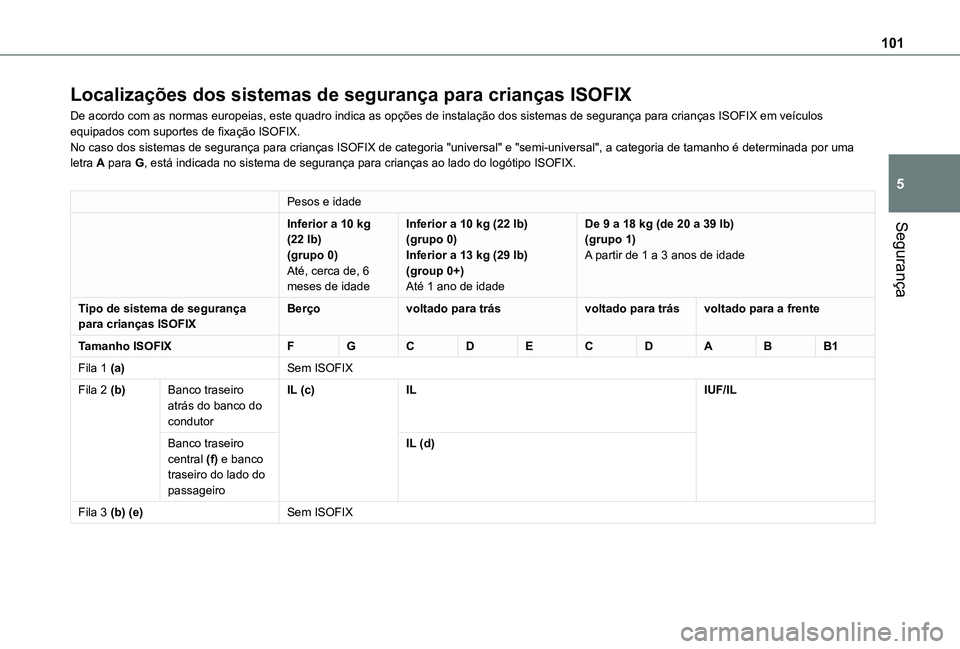

101
Segurança
5
Localizações dos sistemas de segurança para crianças ISOFIX
De acordo com as normas europeias, este quadro indica as opções de instalação dos sistemas de segurança para crianças ISOFIX em veículos equipados com suportes de fixação ISOFIX.No caso dos sistemas de segurança para crianças ISOFIX de categoria "universal" e "semi-universal", a categoria de tamanho é determinada por uma letra A para G, está indicada no sistema de segurança para crianças ao lado do logótipo ISOFIX.
Pesos e idade
Inferior a 10 kg (22 lb)
(grupo 0)Até, cerca de, 6 meses de idade
Inferior a 10 kg (22 lb)(grupo 0)
Inferior a 13 kg (29 lb)(group 0+)Até 1 ano de idade
De 9 a 18 kg (de 20 a 39 lb)(grupo 1)
A partir de 1 a 3 anos de idade
Tipo de sistema de segurança para crianças ISOFIXBerçovoltado para trásvoltado para trásvoltado para a frente
Tamanho ISOFIXFGCDECDABB1
Fila 1 (a)Sem ISOFIX
Fila 2 (b)Banco traseiro atrás do banco do condutor
IL (c)ILIUF/IL
Banco traseiro
central (f) e banco traseiro do lado do passageiro
IL (d)
Fila 3 (b) (e)Sem ISOFIX

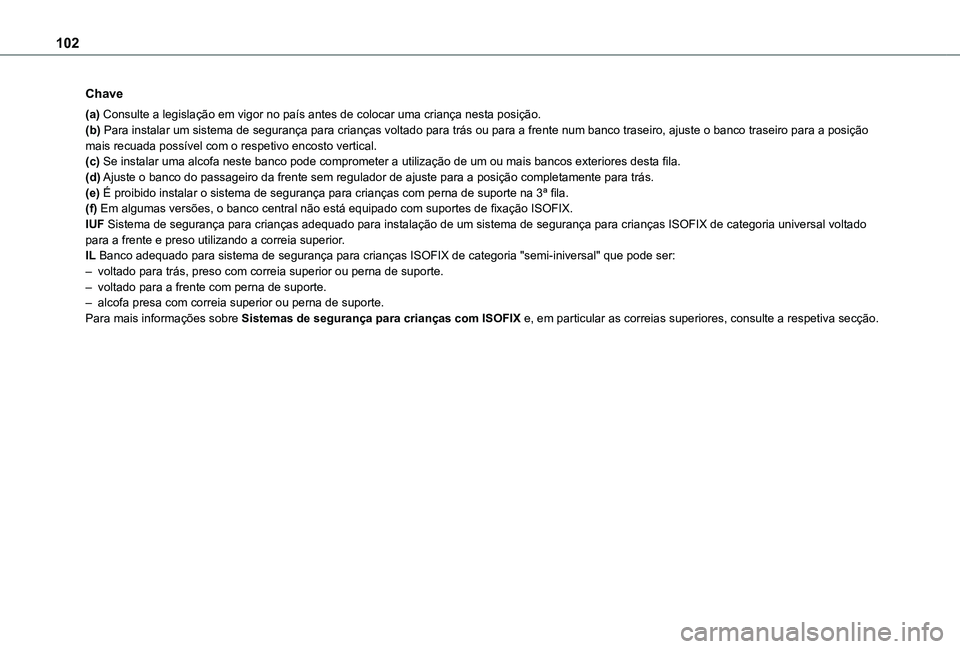

102
Chave
(a) Consulte a legislação em vigor no país antes de colocar uma cr\
iança nesta posição.(b) Para instalar um sistema de segurança para crianças voltado para trás ou para a frente num banco traseiro, ajuste o banco traseiro para a posição mais recuada possível com o respetivo encosto vertical.(c) Se instalar uma alcofa neste banco pode comprometer a utilização de um ou mais bancos exteriores desta fila.(d) Ajuste o banco do passageiro da frente sem regulador de ajuste para a po\
sição completamente para trás.(e) É proibido instalar o sistema de segurança para crianças com perna de suporte na 3ª fila.(f) Em algumas versões, o banco central não está equipado com suportes de fixação ISOFIX.IUF Sistema de segurança para crianças adequado para instalação\
de um sistema de segurança para crianças ISOFIX de categoria univ\
ersal voltado para a frente e preso utilizando a correia superior.IL Banco adequado para sistema de segurança para crianças ISOFIX de \
categoria "semi-iniversal" que pode ser:– voltado para trás, preso com correia superior ou perna de suporte. – voltado para a frente com perna de suporte.– alcofa presa com correia superior ou perna de suporte.Para mais informações sobre Sistemas de segurança para crianças com ISOFIX e, em particular as correias superiores, consulte a respetiva secção.

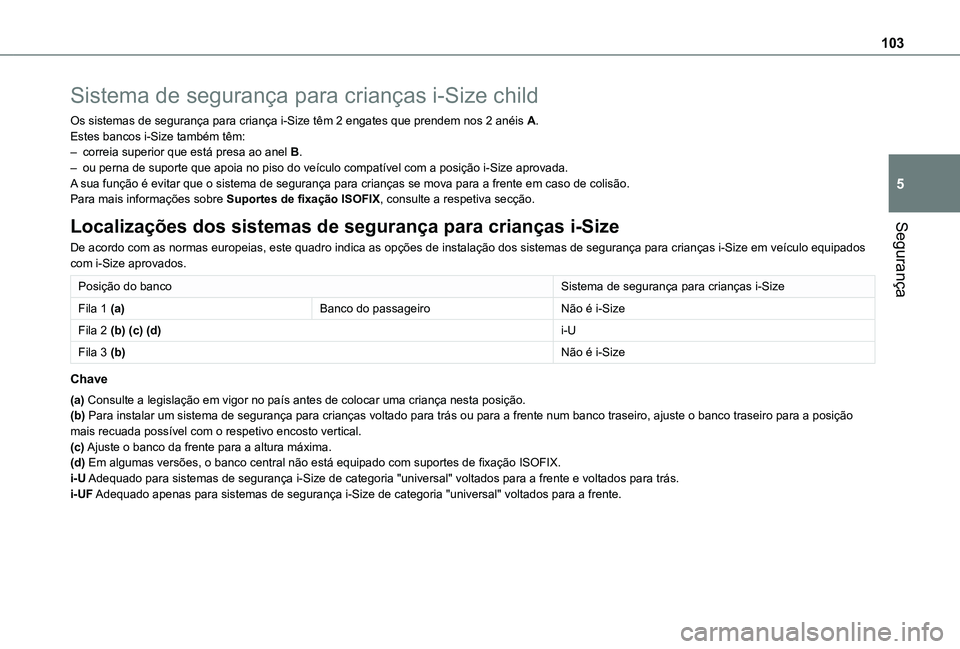

103
Segurança
5
Sistema de segurança para crianças i-Size child
Os sistemas de segurança para criança i-Size têm 2 engates que prendem nos 2 anéis A.Estes bancos i-Size também têm:– correia superior que está presa ao anel B.– ou perna de suporte que apoia no piso do veículo compatível com a \
posição i-Size aprovada.A sua função é evitar que o sistema de segurança para crianç\
as se mova para a frente em caso de colisão.Para mais informações sobre Suportes de fixação ISOFIX, consulte a respetiva secção.
Localizações dos sistemas de segurança para crianças i-Size
De acordo com as normas europeias, este quadro indica as opções de instalação dos sistemas de segurança para crianças i-Size em veículo equipados com i-Size aprovados.
Posição do bancoSistema de segurança para crianças i-Size
Fila 1 (a)Banco do passageiroNão é i-Size
Fila 2 (b) (c) (d)i-U
Fila 3 (b)Não é i-Size
Chave
(a) Consulte a legislação em vigor no país antes de colocar uma cr\
iança nesta posição.(b) Para instalar um sistema de segurança para crianças voltado para trás ou para a frente num banco traseiro, ajuste o banco traseiro para a posição mais recuada possível com o respetivo encosto vertical.
(c) Ajuste o banco da frente para a altura máxima.(d) Em algumas versões, o banco central não está equipado com suportes de fixação ISOFIX.i-U Adequado para sistemas de segurança i-Size de categoria "universal" v\
oltados para a frente e voltados para trás.i-UF Adequado apenas para sistemas de segurança i-Size de categoria "unive\
rsal" voltados para a frente.

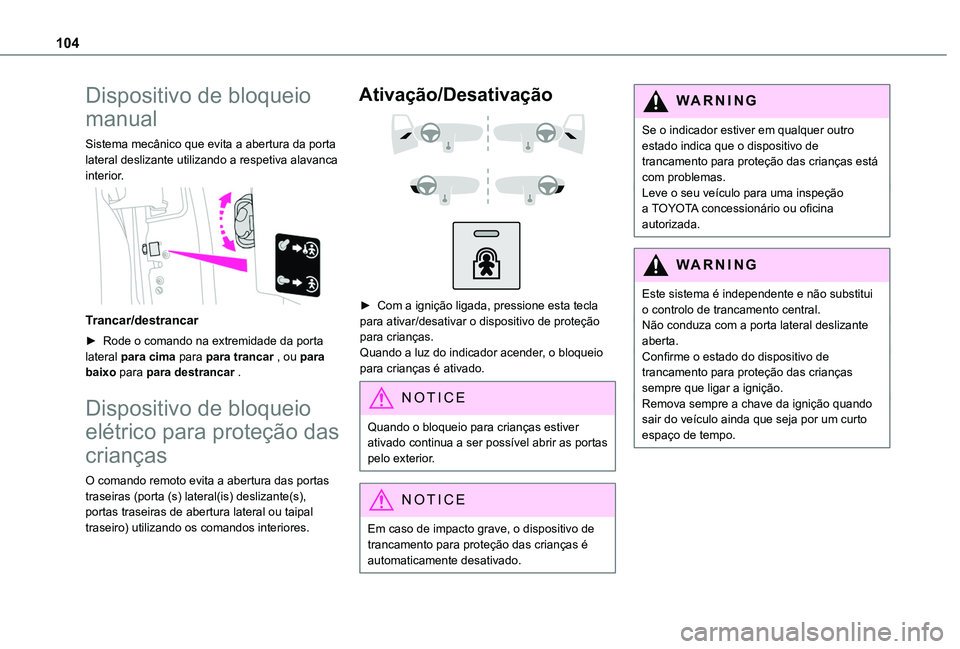

104
Dispositivo de bloqueio
manual
Sistema mecânico que evita a abertura da porta lateral deslizante utilizando a respetiva alavanca interior.

Trancar/destrancar
► Rode o comando na extremidade da porta lateral para cima para para trancar , ou para baixo para para destrancar .
Dispositivo de bloqueio
elétrico para proteção das
crianças
O comando remoto evita a abertura das portas traseiras (porta (s) lateral(is) deslizante(s), portas traseiras de abertura lateral ou taipal traseiro) utilizando os comandos interiores.
Ativação/Desativação



► Com a ignição ligada, pressione esta tecla para ativar/desativar o dispositivo de proteção para crianças.Quando a luz do indicador acender, o bloqueio para crianças é ativado.
NOTIC E
Quando o bloqueio para crianças estiver ativado continua a ser possível abrir as portas pelo exterior.
NOTIC E
Em caso de impacto grave, o dispositivo de trancamento para proteção das crianças é automaticamente desativado.
WARNI NG
Se o indicador estiver em qualquer outro estado indica que o dispositivo de trancamento para proteção das crianças está com problemas.Leve o seu veículo para uma inspeção a TOYOTA concessionário ou oficina autorizada.
WARNI NG
Este sistema é independente e não substitui o controlo de trancamento central.Não conduza com a porta lateral deslizante aberta.Confirme o estado do dispositivo de trancamento para proteção das crianças sempre que ligar a ignição.Remova sempre a chave da ignição quando sair do veículo ainda que seja por um curto espaço de tempo.
