2019 TOYOTA PRIUS Instructieboekje (in Dutch)

6086-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
Zijpaneel dashboard links (auto's met rechtse besturing)
Druk de borglip in en verwij-
der het deksel.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
Verwijder de zekering.
Alleen zekering type A kan wor-
den verwijderd met de zeke-
ringtrekker.
1
2
3
3
PRIUS_OM_OM47C37E_(EE).book Pag e 608 Tuesday, November 20, 2018 2:06 PM

6096-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Vervang de doorgebrande zekering door een nieuwe zekering met d e
juiste stroomsterkte. De stroomsterkte staat vermeld op het dek sel van
de zekeringenkast.
4
1
2
Ty p e AType B
Ty p e C
PRIUS_OM_OM47C37E_(EE).book Pag e 609 Tuesday, November 20, 2018 2:06 PM

6106-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 611)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
PRIUS_OM_OM47C37E_(EE).book Page 610 Tuesday, November 20, 2018 2:06 PM

6116-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
Lampen
Controleer het vermogen van de defecte lamp. (Blz. 716)
Achteruitrijlicht
*
Richtingaanwijzer achter
*: Het achteruitrijlicht bevindt zich alleen aan de voorpassagie rszijde.
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderd elen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
1
2
PRIUS_OM_OM47C37E_(EE).book Pag e 611 Tuesday, November 20, 2018 2:06 PM

6126-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)■
Richtingaanwijzers achter en achteruitrijlicht
Open de achterklep. Steek
een schroevendraaier in het
afdekplaatje aan de zijde van
de verlichting en maak de
klauwen los die met een stip-
pellijn zijn aangegeven nabij
het exterieur van de auto.
Wrik vervolgens het afdek-
plaatje los en trek het schuin
richting de bagageruimte om
de klauwen los te maken die
met een stippellijn zijn aan-
gegeven nabij het interieur
van de auto.
Omwikkel het uiteinde van de schroevendraaier met een doek om
schade aan het afdekplaatje te voorkomen.
Verwijder de 2 schroeven.
Trek de lichtunit naar de ach-
terzijde van de auto om hem
te verwijderen.
Lampen vervangen
1
2
3
PRIUS_OM_OM47C37E_(EE).book Pag e 612 Tuesday, November 20, 2018 2:06 PM

6136-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

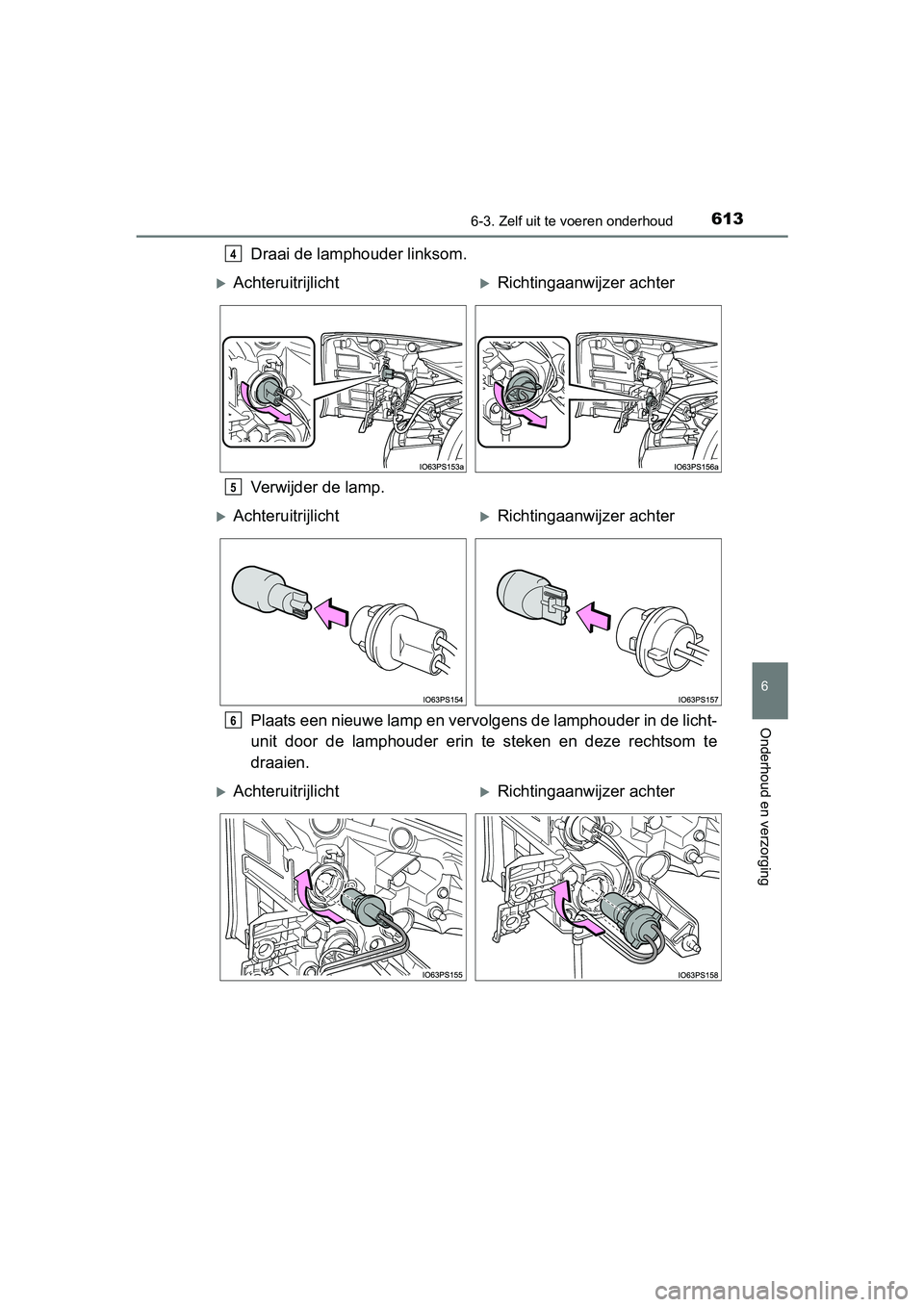

Draai de lamphouder linksom.
Verwijder de lamp.
Plaats een nieuwe lamp en vervolgens de lamphouder in de licht-
unit door de lamphouder erin te steken en deze rechtsom te
draaien.4
AchteruitrijlichtRichtingaanwijzer achter
5
AchteruitrijlichtRichtingaanwijzer achter
6
AchteruitrijlichtRichtingaanwijzer achter
PRIUS_OM_OM47C37E_(EE).book Pag e 613 Tuesday, November 20, 2018 2:06 PM

6146-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
Breng de groeven van de
lichtunit in lijn met de klau-
wen en plaats de lichtunit
recht, zodat de 2 pennen op
de lichtunit in de openingen
passen. Controleer of de
lichtunit goed vastzit.
Plaats de 2 schroeven.
Plaats de afdekkap.7
8
9
PRIUS_OM_OM47C37E_(EE).book Page 614 Tuesday, November 20, 2018 2:06 PM

6156-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging
■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw ali-
ficeerde en uitgeruste deskundige.
● Koplampen
● Dagrijverlichting
● Parkeerlichten voor
● Mistlampen voor
● Richtingaanwijzers voor
● Richtingaanwijzers opzij
● Mistachterlicht
● Achterlichten
● Remlichten
● Derde remlicht
● Kentekenplaat verlichting
■Ledlampen
Behalve de richtingaanwijzers achter en het achteruitrijlicht z ijn alle lampen
voorzien van een aantal LED's. Laat een defecte led vervangen d oor een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
Blz. 610
