Der Einbau eines RF-Senders kann sich störend auf elektronische Systeme auswir-
ken, wie z.B.:
● Hybridsystem
● Elektronische Mehrdüsen-Einspritzanlage/sequenzielle elektronische Mehrdüsen-
Einspritzanlage
● Toyota Safety Sense (je nach Ausstattung)
● Geschwindigkeitsregelsystem (je nach Ausstattung)
● Antiblockiersystem
● SRS-Airbag-System
● Gurtstraffersystem
Wenden Sie sich an einen autorisierten Toyota-Vertragshändler bzw. eine Toyota-Ver-
tragswerkstatt oder an einen anderen kompetenten Fachbetrieb, um sich über Vor-
sichtsmaßnahmen oder andere spezielle Anweisungen bezüglich des Einbaus von
RF-Sendern zu informieren.
Weitere Informationen über Frequenzbänder, Leistungspegel, Antennenpositionen
und Anweisungen für den Einbau von RF-Sendern erhalten Sie auf Anfrage bei jedem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kom-
petenten Fachbetrieb.
Die Hochspannungsteile und Kabel von Hybridfahrzeugen emittieren dank ihrer elekt-
romagnetischen Abschirmung etwa dieselbe Menge an elektromagnetischen Strahlen,
wie herkömmliche Benzinfahrzeuge oder Haushaltsgeräte.
Beim Empfang des RF-Transmitters (Radio Frequency Transmitter) können uner-
wünschte Geräusche auftreten.
Einbau eines RF-Senders

10
C-HR_HV_OM_Europe_OM10649M
Das Fahrzeug ist mit modernsten Computern ausgerüstet, die verschiedenste Daten
aufzeichnen, wie z.B.:
Die aufgezeichneten Daten variieren in Abhängigkeit von der Ausstattungsvariante
des Fahrzeugs und von der vorhandenen Sonderausstattung. Diese Computer zeich-
nen keine Gespräche oder Geräusche auf. Es werden lediglich in bestimmten Situatio-
nen Bilder außerhalb des Fahrzeugs aufgenommen.
• Motordrehzahl /Elektromotordrehzahl (Traktionsmotordrehzahl)
• Gaspedalstatus
• Bremsstatus
• Fahrgeschwindigkeit
• Betriebsstatus der Fahrerassistenzsysteme, wie z.B. ABS und Pre-Collision-Sys-
tem
●Verwendung der Daten
Toyota darf die mit diesem Computer erfassten Daten für die Diagnose von Fehl-
funktionen, für Forschungs- und Entwicklungszwecke und für die Verbesserung der
Qualität nutzen.
Toyota stellt die aufgezeichneten Daten ausschließlich in den folgenden Fällen Drit-
ten zur Verfügung:
• Nach dem Einverständnis des Fahrzeugeigentümers oder des Leasingnehmers,
wenn es sich um ein Leasing-Fahrzeug handelt
• Nach einer offiziellen polizeilichen, gerichtlichen oder behördlichen Anfrage
• Zur Verwendung durch Toyota bei einem Gerichtsverfahren
• Zu Forschungszwecken, wobei kein Bezug zwischen den Daten und einem
bestimmten Fahrzeug oder Fahrzeugeigentümer hergestellt wird
Die in Ihrem Toyota eingebauten SRS-Airbags und Gurtstraffer enthalten explosive
Chemikalien. Wenn das Fahrzeug verschrottet wird, ohne dass Airbags und Gurtstraf-
fer zuvor ausgebaut bzw. ausgelöst wurden, besteht Unfall- und Brandgefahr. Stellen
Sie vor dem Verschrotten Ihres Fahrzeugs sicher, dass die Systeme der SRS-Airbags
und Gurtstraffer von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einem anderen kompetenten Fachbetrieb entfernt und entsorgt wurden.
Aufzeichnung von Fahrzeugdaten
Verschrottung Ihres Toyotas

16Illustrierter Index
C-HR_HV_OM_Europe_OM10649M
■Instrumententafel (Fahrzeuge mit Linkslenkung)
Startschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 301
Starten des Hybridsystems/Wechseln des Modus . . . . . . . . . . . . . . . . S. 301
Not-Stopp des Hybridsystems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 661
Wenn das Hybridsystem nicht startet . . . . . . . . . . . . . . . . . . . . . . . . . . S. 724
Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 681
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 311
Betätigen des Schalthebels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 311
Hinweise für den Abschleppbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 663
Wenn der Schalthebel nicht bewegt werden kann . . . . . . . . . . . . . . . S. 313
Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 164
Ablesen der Instrumente/Einstellen der
Kombiinstrumentenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . S. 164, 171
Warnleuchten/Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 156
Wenn die Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . S. 670

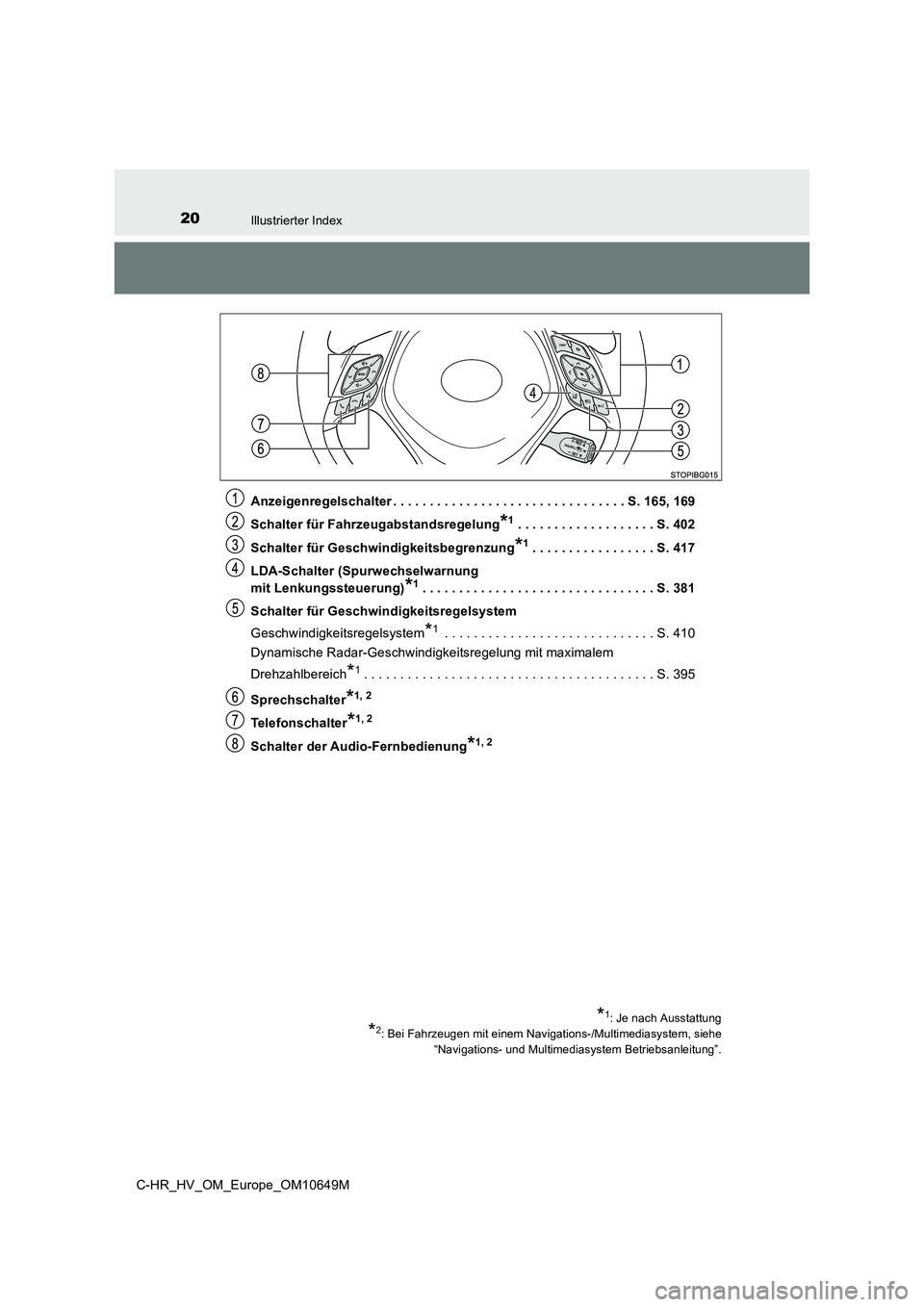

20Illustrierter Index
C-HR_HV_OM_Europe_OM10649M
Anzeigenregelschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 165, 169
Schalter für Fahrzeugabstandsregelung*1 . . . . . . . . . . . . . . . . . . . S. 402
Schalter für Geschwindigkeitsbegrenzung*1 . . . . . . . . . . . . . . . . . S. 417
LDA-Schalter (Spurwechselwarnung
mit Lenkungssteuerung)*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 381
Schalter für Geschwindigkeitsregelsystem
Geschwindigkeitsregelsystem*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 410
Dynamische Radar-Geschwindigkeitsregelung mit maximalem
Drehzahlbereich*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 395
Sprechschalter*1, 2
Telefonschalter*1, 2
Schalter der Audio-Fernbedienung*1, 2
*1: Je nach Ausstattung
*2: Bei Fahrzeugen mit einem Navigations-/Multimediasystem, siehe “Navigations- und Multimediasystem Betriebsanleitung”.

24Illustrierter Index
C-HR_HV_OM_Europe_OM10649M
■Instrumententafel (Fahrzeuge mit Rechtslenkung)
Startschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 301
Starten des Hybridsystems/Wechseln des Modus . . . . . . . . . . . . . . . . S. 301
Not-Stopp des Hybridsystems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 661
Wenn das Hybridsystem nicht startet . . . . . . . . . . . . . . . . . . . . . . . . . . S. 724
Warnmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 681
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 311
Betätigen des Schalthebels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 311
Hinweise für den Abschleppbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 663
Wenn der Schalthebel nicht bewegt werden kann . . . . . . . . . . . . . . . S. 313
Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 164
Ablesen der Instrumente/Einstellen der
Kombiinstrumentenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . S. 164, 171
Warnleuchten/Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 156
Wenn die Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . S. 670

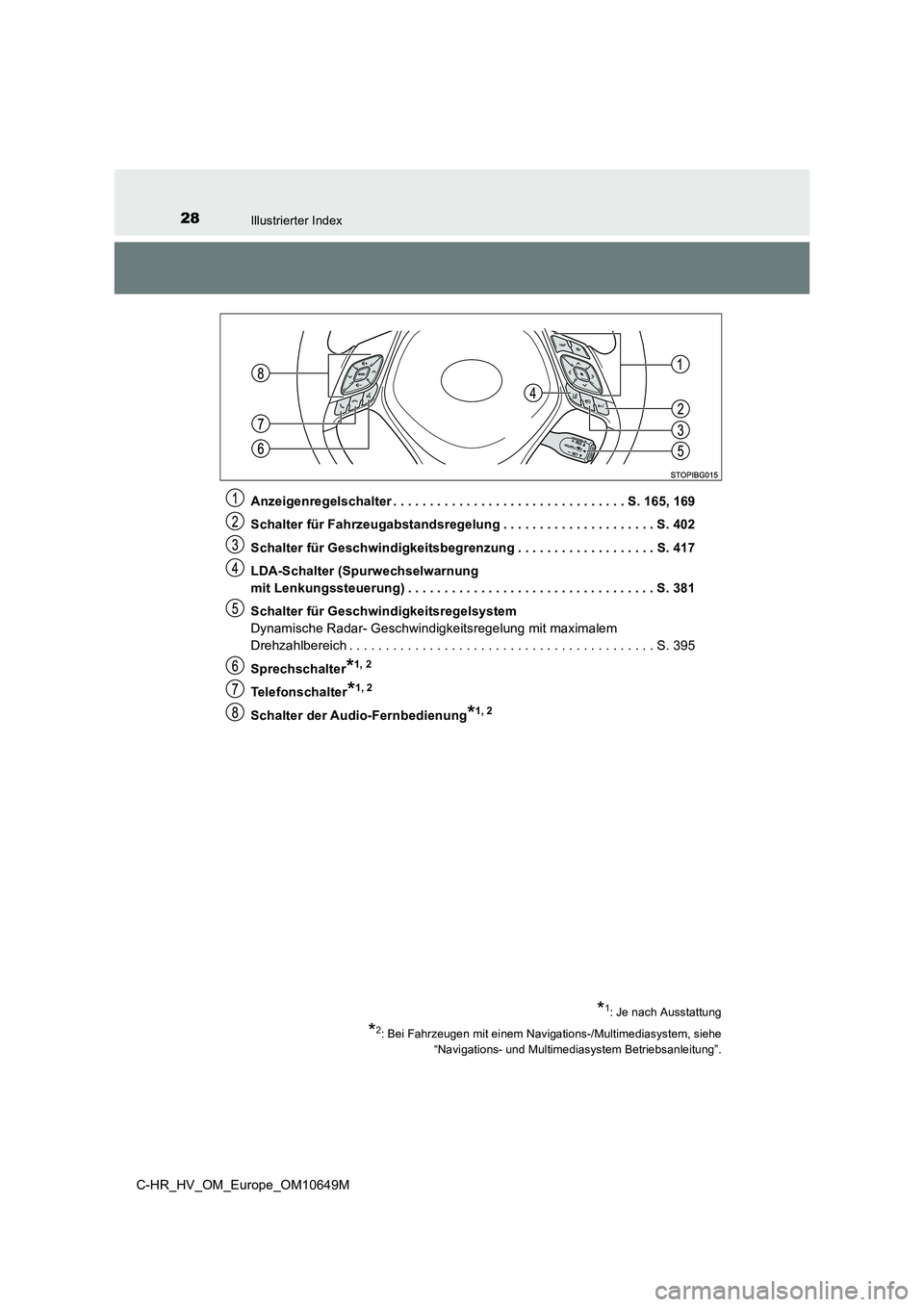

28Illustrierter Index
C-HR_HV_OM_Europe_OM10649M
Anzeigenregelschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 165, 169
Schalter für Fahrzeugabstandsregelung . . . . . . . . . . . . . . . . . . . . . S. 402
Schalter für Geschwindigkeitsbegrenzung . . . . . . . . . . . . . . . . . . . S. 417
LDA-Schalter (Spurwechselwarnung
mit Lenkungssteuerung) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 381
Schalter für Geschwindigkeitsregelsystem
Dynamische Radar- Geschwindigkeitsregelung mit maximalem
Drehzahlbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 395
Sprechschalter*1, 2
Telefonschalter*1, 2
Schalter der Audio-Fernbedienung*1, 2
*1: Je nach Ausstattung
*2: Bei Fahrzeugen mit einem Navigations-/Multimediasystem, siehe “Navigations- und Multimediasystem Betriebsanleitung”.

441-1. Sicherer Betrieb
C-HR_HV_OM_Europe_OM10649M
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
Beachten Sie für die SRS-Airbags die folgenden Vorsichtsmaßnahmen.
Nichtbeachtung dieser Vorsichtsmaßnahmen kann lebensgefährliche Verletzungen
zur Folge haben.
● Der Fahrer und alle Insassen des Fahrzeugs müssen den Sicherheitsgurt ord-
nungsgemäß anlegen.
Die SRS-Airbags sind zusätzliche Einrichtungen, die in Verbindung mit den Sicher-
heitsgurten genutzt werden.
● Der SRS-Airbag für den Fahrer löst mit erheblicher Wucht aus und kann lebensge-
fährliche Verletzungen verursachen, besonders wenn sich der Fahrer sehr nahe
am Airbag befindet.
Da die Gefahrenzone beim Fahrer-Airbag den ersten 50 - 75 mm des Aufblas-
wegs entspricht, bietet eine Sitzposition mit 250 mm Abstand vom Fahrer-Airbag
eine deutliche Sicherheitsreserve. Dieser Abstand wird von der Lenkradmitte bis
zu Ihrem Brustbein gemessen. Falls Sie gegenwärtig in weniger als 250 mm
Abstand sitzen, haben Sie mehrere Möglichkeiten, Ihre Sitzposition zu ändern:
• Verstellen Sie Ihren Sitz soweit nach hinten, dass Sie die Pedale noch bequem
erreichen können.
• Neigen Sie die Sitzlehne leicht. Auch wenn Fahrzeuge unterschiedlich ausge-
legt sind, lässt sich in vielen Fällen ein Abstand von 250 mm auch in der vor-
dersten Einstellung des Sitzes erreichen, indem einfach die Sitzlehne etwas
geneigt wird. Falls sich durch Neigen der Sitzlehne die Sicht auf die Fahrbahn
verschlechtert, erhöhen Sie Ihre Sitzposition durch ein festes, nicht rutschendes
Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug entsprechend ausge-
stattet ist.
• Ist das Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb statt auf Ihren Kopf und Hals.
Der Sitz sollte eingestellt werden wie oben empfohlen, wobei die Erreichbarkeit
der Fußpedale und des Lenkrads und die Sicht auf die Bedienelemente der Instru-
mententafel gewährleistet sein muss.

481-1. Sicherer Betrieb
C-HR_HV_OM_Europe_OM10649M
WARNUNG
■Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Wenden Sie sich vor dem Entsorgen Ihres Fahrzeugs oder vor der Durchführung der
folgenden Änderungen unbedingt an einen Toyota-Vertragshändler bzw. eine
Toyota-Vertragswerkstatt oder an einen anderen kompetenten Fachbetrieb. Die
Funktion der SRS-Airbags kann gestört oder die Airbags unbeabsichtigt ausgelöst
(aufgeblasen) werden, was zu ernsthaften oder sogar tödlichen Verletzungen führen
kann.
● Einbau, Ausbau, Zerlegung und Instandsetzung der SRS-Airbags
● Instandsetzungen, Umbauten, Ausbau oder Austausch folgender Teile: Lenkrad,
Instrumententafel, Armaturenbrett, Sitze oder Sitzpolsterung, vordere, seitliche und
hintere Dachsäulen oder Dachlängsträger, Vordertürblech, Vordertürverkleidungen
und Vordertür-Lautsprecher
● Modifikationen am Vordertürblech (z.B. Loch bohren)
● Instandsetzungen oder Umbauten folgender Teile: vordere Kotflügel, vordere Stoß-
fänger oder Seitenwand der Fahrgastzelle
● Einbau eines Kühlergrill-Schutzes (Rammschutzbügel gegen Stiere, Kängurus
etc.), Schneepflugs oder einer Winde
● Veränderungen am Fahrwerk
● Einbau von elektronischen Geräten wie mobile Funkgeräte (RF-Sender) oder CD-
Player
