2019 Peugeot Expert Instrukcja Obsługi (in Polish)

223
Więcej informacji na temat skrzynki
z narzędziami zawiera odpowiedni
rozdział.
W pojeździe z manualną skrzynią biegów
ustawić dźwignię zmiany biegów w
położeniu neutralnym.
W wersji z automatyczną lub sterowaną
skrzynią biegów ustawić wybierak biegów
w położeniu N.
Nieprzestrzeganie tej zasady może
doprowadzić do uszkodzenia układu
hamulcowego, a w konsekwencji do braku
wspomagania hamowania po ponownym
uruchomieniu silnika.

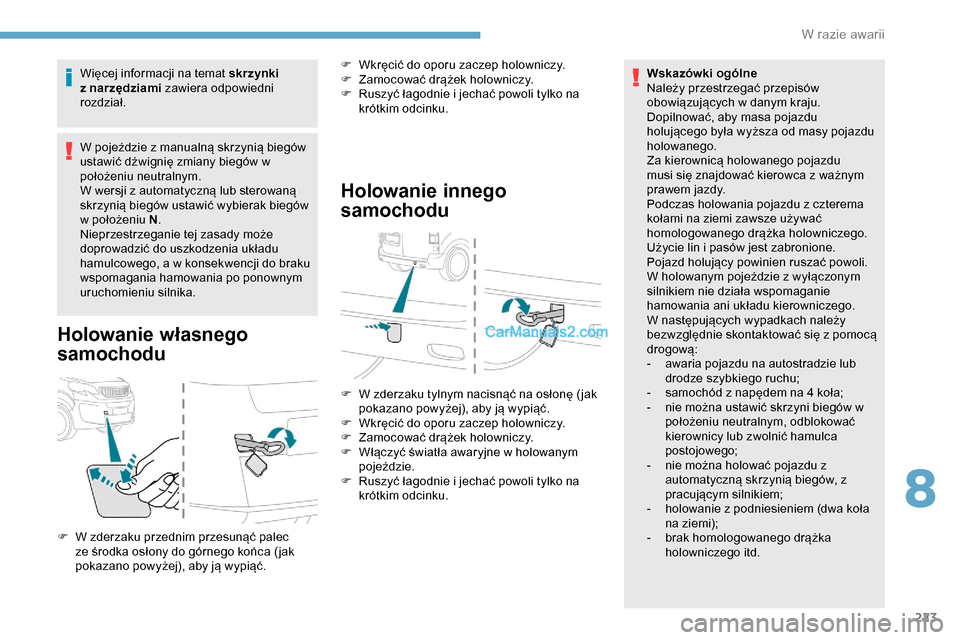

Holowanie własnego
samochodu
F Wkręcić do oporu zaczep holowniczy.
F Z amocować drążek holowniczy.
F

R
uszyć łagodnie i jechać powoli tylko na
krótkim odcinku.
Holowanie innego
samochodu
F W zderzaku tylnym nacisnąć na osłonę ( jak pokazano powyżej), aby ją wypiąć.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
amocować drążek holowniczy.
F

W
łączyć światła awaryjne w holowanym
pojeździe.
F

R
uszyć łagodnie i jechać powoli tylko na
krótkim odcinku.
F

W z

derzaku przednim przesunąć palec
ze środka osłony do górnego końca ( jak
pokazano powyżej), aby ją wypiąć. Wskazówki ogólne
Należy przestrzegać przepisów
obowiązujących w danym kraju.
Dopilnować, aby masa pojazdu
holującego była wyższa od masy pojazdu
holowanego.
Za kierownicą holowanego pojazdu
musi się znajdować kierowca z ważnym
prawem jazdy.
Podczas holowania pojazdu z czterema
kołami na ziemi zawsze używać
homologowanego drążka holowniczego.
Użycie lin i pasów jest zabronione.
Pojazd holujący powinien ruszać powoli.
W holowanym pojeździe z wyłączonym
silnikiem nie działa wspomaganie
hamowania ani układu kierowniczego.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:
-

a
waria pojazdu na autostradzie lub
drodze szybkiego ruchu;
- s amochód z napędem na 4 koła;
- n ie można ustawić skrzyni biegów w
położeniu neutralnym, odblokować
kierownicy lub zwolnić hamulca
postojowego;
-

n
ie można holować pojazdu z
automatyczną skrzynią biegów, z
pracującym silnikiem;
-

h
olowanie z podniesieniem (dwa koła
na ziemi);
-

b
rak homologowanego drążka
holowniczego itd.
8
W razie awarii

224

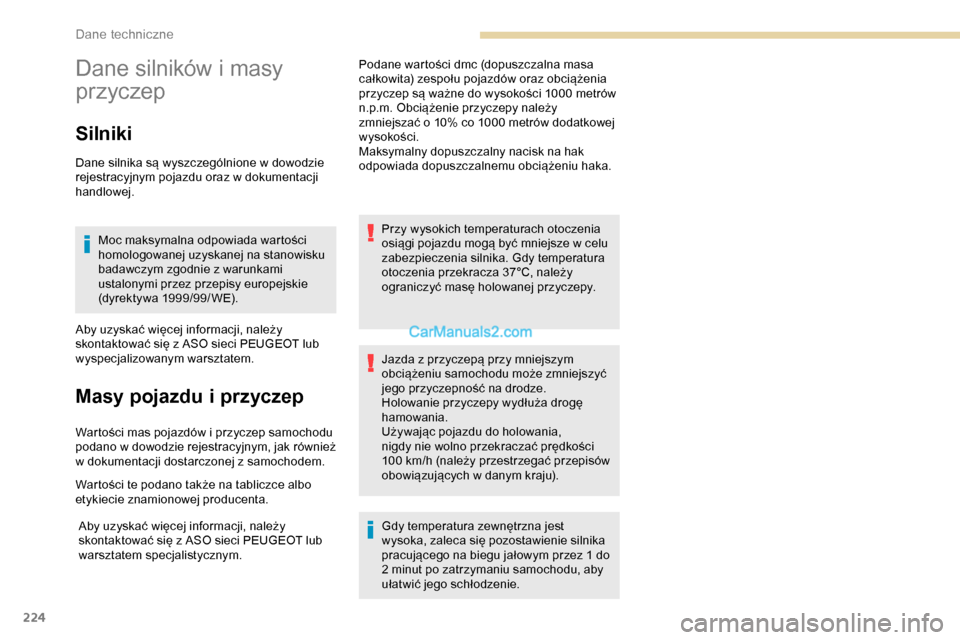

Dane silników i masy
przyczep
Silniki
Dane silnika są wyszczególnione w dowodzie
rejestracyjnym pojazdu oraz w dokumentacji
handlowej.Moc maksymalna odpowiada wartości
homologowanej uzyskanej na stanowisku
badawczym zgodnie z warunkami
ustalonymi przez przepisy europejskie
(dyrektywa 1999/99/WE).
Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci PEUGEOT lub
wyspecjalizowanym warsztatem.
Masy pojazdu i przyczep
Wartości mas pojazdów i przyczep samochodu
podano w dowodzie rejestracyjnym, jak również
w dokumentacji dostarczonej z samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta. Aby uzyskać więcej informacji, należy
skontaktować się z ASO sieci PEUGEOT lub
warsztatem specjalistycznym. Podane wartości dmc (dopuszczalna masa
całkowita) zespołu pojazdów oraz obciążenia
przyczep są ważne do wysokości 1000
metrów
n.p.m. Obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej
wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37°C, należy
ograniczyć masę holowanej przyczepy.
Jazda z przyczepą przy mniejszym
obciążeniu samochodu może zmniejszyć
jego przyczepność na drodze.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100 km/h (należy przestrzegać przepisów
obowiązujących w danym kraju).
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie silnika
pracującego na biegu jałowym przez 1 do
2 minut po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
D

225
Silniki i masy przyczep – silniki Diesla EURO 4 i 5
SilnikiHDi 90 BVM5 HDi 150 BVM6HDi 150 EAT6/
E AT 8 BlueHDi
150
BVM6 BlueHDi
150
E AT 6 / E AT 8
Skrzynia biegów Manualna
5-biegowa Manualna
6-biegowa Automatyczna
6-/8-biegowa Manualna
6-biegowa Automatyczna
6-/8-biegowa
Kod DV6DUDW10F DW10FD
Pojemność (cm
3) 15 6 019 97 19 97
Moc maksymalna: Norma UE (kW) 6611 0 11 0
Paliwo Olej napędowy Olej napędowyOlej napędowy
Długość
Compact,
Standard, Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)* Compact,
Standard, Long
(L1/L2/L3) Standard*,
Long*
(L 2 / L3)*
Przyczepa z hamulcem (w granicach dmc zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 8-9 miejsc600
11 0 0 80011 0 0 800
Przyczepa bez hamulca (kg) 600750750750750
Maksymalny dopuszczalny nacisk na hak (kg) 2544 3244 32
*

Z
większona ładowność.
9
Dane techniczne

226
Silniki i masy przyczep – silniki Diesla EURO 6.2
SilnikiBlueHDi 100 BVM6 BlueHDi 100 S&S BVM6 BlueHDi 120 S&S BVM6
Skrzynie biegów Manualna 6-biegowa Manualna 6-biegowa Manualna 6-biegowa
Kod DV5RUCD - ML6V DV5RUCD - ML6V - STT DV5RUC - ML6V - STT
Pojemność (cm
3) 149 9149 9149 9
Moc maksymalna: Norma UE (kW) 757588
Paliwo Olej napędowyOlej napędowyOlej napędowy
Długość Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
Przyczepa z hamulcem (w granicach dmc zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6, 7, 8, 9
miejsc 18 0 0
2000 18 0 02000 18 0 02000
Przyczepa bez hamulca (kg) 750 750 750 750 750 750
Maksymalny dopuszczalny nacisk na hak (kg) 7280 7280 7280
*

Z

większona ładowność.
D

227
SilnikiBlueHDi 120 S&S EAT8 BlueHDi 150 S&S BVM6 BlueHDi 180 S&S EAT8
Skrzynie biegów Automatyczna 8 -biegowaManualna 6-biegowaAutomatyczna 8 -biegowa
Kod DW10FEU - AMN8 - STT DW10FDU - ML6V - STT DW10FDCU - AMN8 - STT
Pojemność (cm
3) 19 9719 9719 97
Moc maksymalna: Norma UE (kW) 9010 0 11 0
Paliwo Olej napędowyOlej napędowyOlej napędowy
Długość Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)* Compact/
Standard/ Long
(L1/L2/L3) Standard*/
Long*
(L 2 / L3)*
Przyczepa z hamulcem (w granicach dmc zespołu
pojazdów) (kg)
na pochyłości 10% lub 12% 6, 7, 8, 9
miejsc 2
300 2 500 2 300 2 500 2 300 2 500
Przyczepa bez hamulca (kg) 750 750 750 750 750 750
Maksymalny dopuszczalny nacisk na hak (kg) 9210 0 9210 0 9210 0
9
D

228

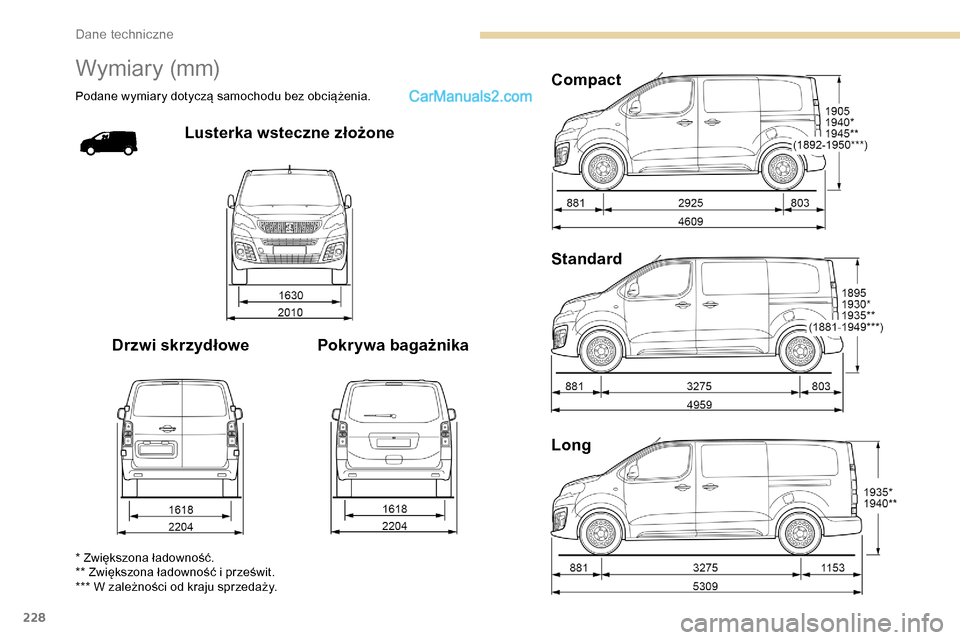

Wymiary (mm)
Podane wymiary dotyczą samochodu bez obciążenia.
Lusterka wsteczne złożone
Drzwi skrzydłowe Pokrywa bagażnika Compact
Standard
Long
* Zwiększona ładowność.
** Zwiększona ładowność i prześwit.
*** W zależności od kraju sprzedaży.
Dane techniczne

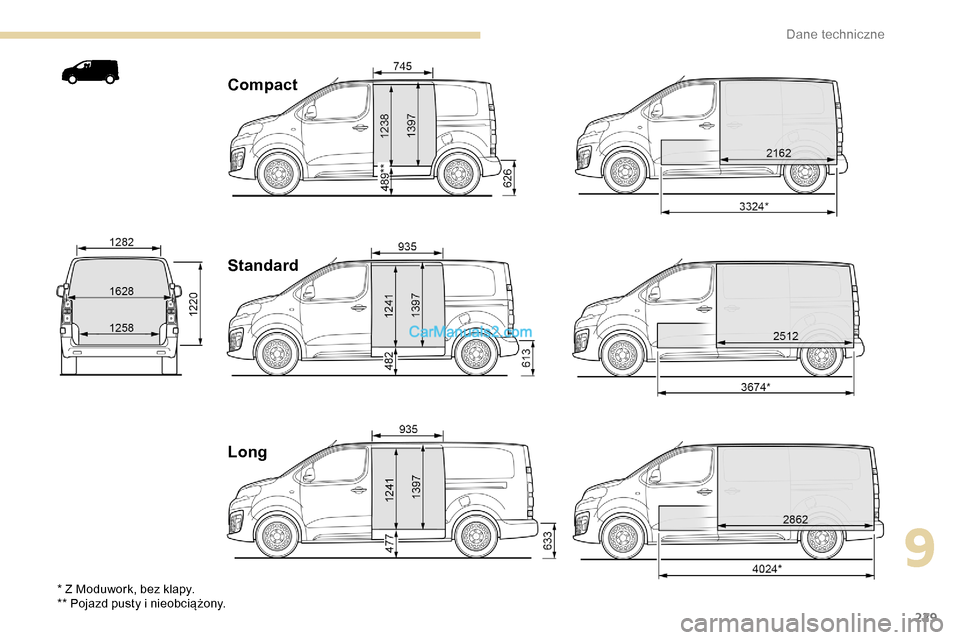

229
Compact
Standard
Long
* Z Moduwork, bez klapy.
** Pojazd pusty i nieobciążony.
9
Dane techniczne

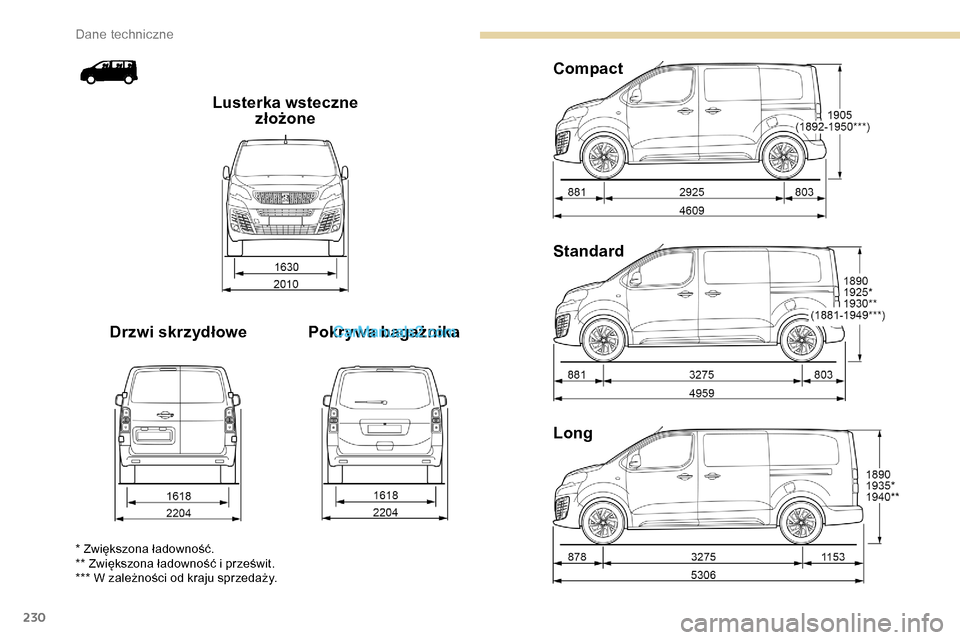

230
Long Standard Compact
Pokrywa bagażnika
Drzwi skrzydłowe Lusterka wsteczne
złożone
* Zwiększona ładowność.
** Zwiększona ładowność i prześwit.
*** W zależności od kraju sprzedaży.
Dane techniczne
