2019 Peugeot Expert Instrukcja Obsługi (in Polish)

127

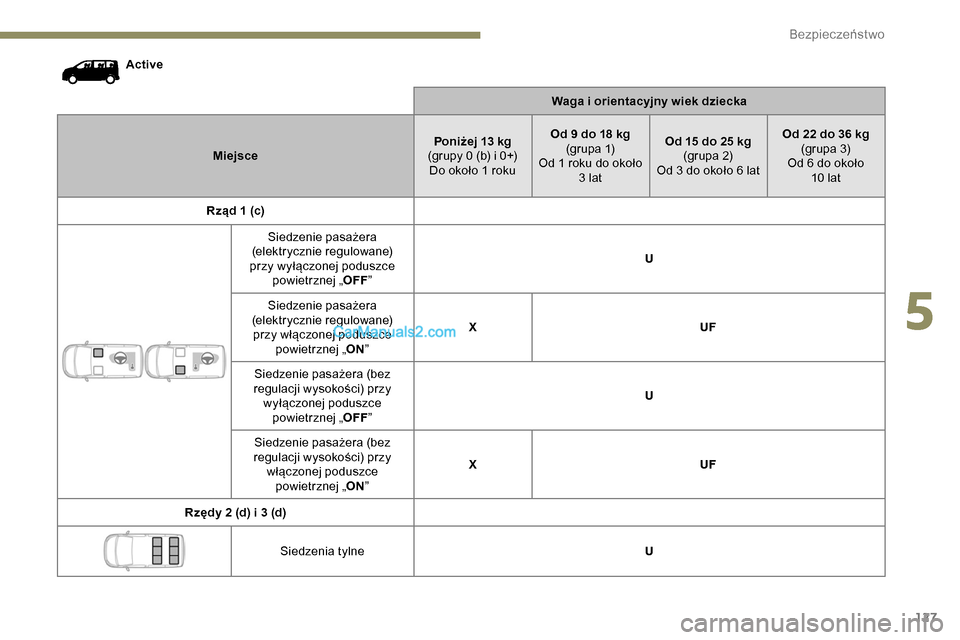

ActiveWaga i orientacyjny wiek dziecka
Miejsce Poniżej 13 kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18 kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25 kg
(grupa 2)
Od 3 do około 6 lat Od 22 do 36 kg
(grupa 3)
Od 6 do około 10 lat
Rząd 1 (c) Siedzenie pasażera
(elektrycznie regulowane)
przy wyłączonej poduszce powietrznej „ OFF” U
Siedzenie pasażera
(elektrycznie regulowane) przy włączonej poduszce powietrznej „ ON” X
UF
Siedzenie pasażera (bez
regulacji wysokości) przy wyłączonej poduszce powietrznej „ OFF” U
Siedzenie pasażera (bez
regulacji wysokości) przy włączonej poduszce powietrznej „ ON” X
UF
Rzędy 2 (d) i 3 (d) Siedzenia tylne U
5
Bezpieczeństwo

128

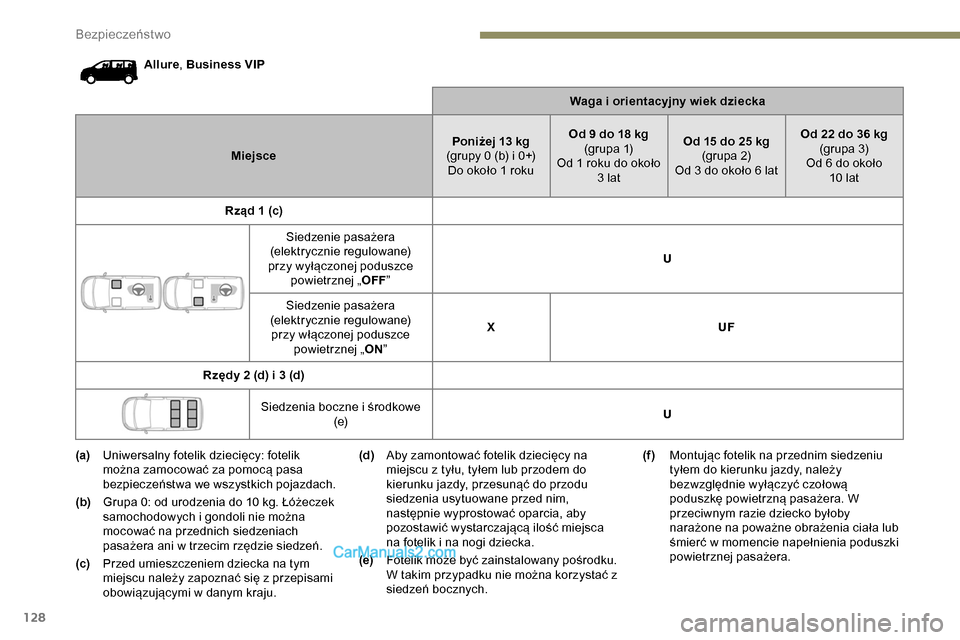

Allure, Business VIP
Waga i orientacyjny wiek dziecka
Miejsce Poniżej 13 kg
(grupy 0 (b) i 0+) Do około 1 roku Od 9 do 18 kg
(grupa 1)
Od 1 roku do około 3 lat Od 15 do 25 kg
(grupa 2)
Od 3 do około 6 lat Od 22 do 36 kg
(grupa 3)
Od 6 do około 10 lat
Rząd 1 (c) Siedzenie pasażera
(elektrycznie regulowane)
przy wyłączonej poduszce powietrznej „ OFF” U
Siedzenie pasażera
(elektrycznie regulowane) przy włączonej poduszce powietrznej „ ON” X
UF
Rzędy 2 (d) i 3 (d) Siedzenia boczne i środkowe (e) U
(a) Uniwersalny fotelik dziecięcy: fotelik
można zamocować za pomocą pasa
bezpieczeństwa we wszystkich pojazdach.
(b) Grupa 0: od urodzenia do 10 kg. Łóżeczek
samochodowych i gondoli nie można
mocować na przednich siedzeniach
pasażera ani w trzecim rzędzie siedzeń.
(c) Przed umieszczeniem dziecka na tym
miejscu należy zapoznać się z przepisami
obowiązującymi w danym kraju. (d)
Aby zamontować fotelik dziecięcy na
miejscu z tyłu, tyłem lub przodem do
kierunku jazdy, przesunąć do przodu
siedzenia usytuowane przed nim,
następnie wyprostować oparcia, aby
pozostawić wystarczającą ilość miejsca
na fotelik i na nogi dziecka.
(e) Fotelik może być zainstalowany pośrodku.
W takim przypadku nie można korzystać z
siedzeń bocznych. (f )
Montując fotelik na przednim siedzeniu
tyłem do kierunku jazdy, należy
bezwzględnie wyłączyć czołową
poduszkę powietrzną pasażera. W
przeciwnym razie dziecko byłoby
narażone na poważne obrażenia ciała lub
śmierć w momencie napełnienia poduszki
powietrznej pasażera.
Bezpieczeństwo

129
UMiejsce przystosowane do zamontowania
uniwersalnego fotelika dziecięcego tyłem
lub przodem do kierunku jazdy za pomocą
pasa bezpieczeństwa.
UF Miejsce przystosowane do zamontowania
uniwersalnego fotelika dziecięcego
przodem do kierunku jazdy za pomocą
pasa bezpieczeństwa.
X Siedzenie nieprzystosowane do instalacji
fotelika dziecięcego z podanej grupy
wagowej.

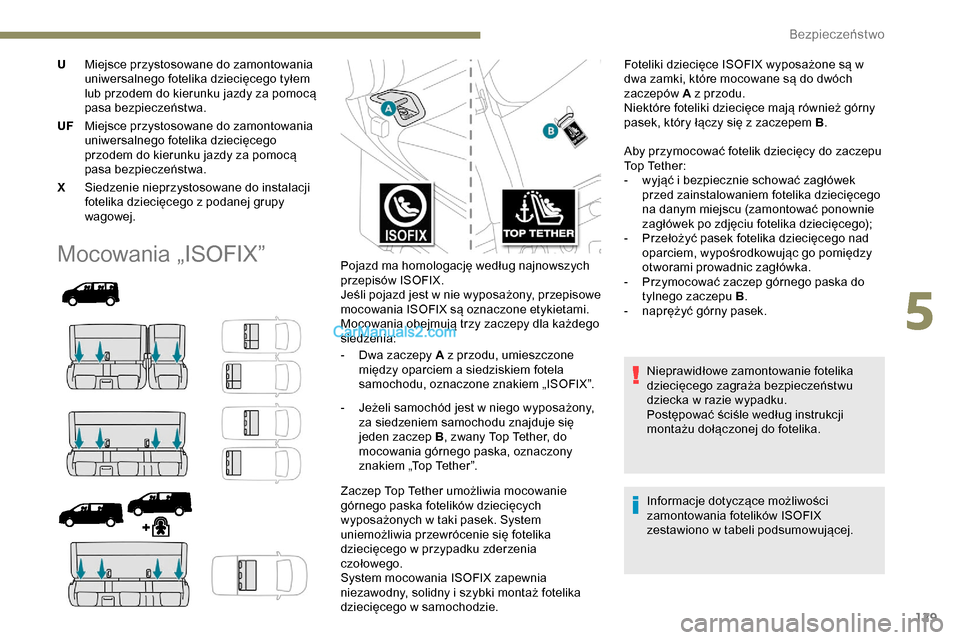

Mocowania „ISOFIX”Pojazd ma homologację według najnowszych
przepisów ISOFIX.
Jeśli pojazd jest w nie wyposażony, przepisowe
mocowania ISOFIX są oznaczone etykietami.
Mocowania obejmują trzy zaczepy dla każdego
siedzenia:
-

D
wa zaczepy A z przodu, umieszczone
między oparciem a siedziskiem fotela
samochodu, oznaczone znakiem „ISOFIX”.
-

J
eżeli samochód jest w niego wyposażony,
za siedzeniem samochodu znajduje się
jeden zaczep B , zwany Top Tether, do
mocowania górnego paska, oznaczony
znakiem „Top Tether”.
Zaczep Top Tether umożliwia mocowanie
górnego paska fotelików dziecięcych
wyposażonych w taki pasek. System
uniemożliwia przewrócenie się fotelika
dziecięcego w przypadku zderzenia
czołowego.
System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w samochodzie. Informacje dotyczące możliwości
zamontowania fotelików ISOFIX
zestawiono w tabeli podsumowującej.
Foteliki dziecięce ISOFIX wyposażone są w
dwa zamki, które mocowane są do dwóch
zaczepów A z przodu.
Niektóre foteliki dziecięce mają również górny
pasek, który łączy się z zaczepem B
.
Aby przymocować fotelik dziecięcy do zaczepu
Top Tether:
-
w
yjąć i bezpiecznie schować zagłówek
przed zainstalowaniem fotelika dziecięcego
na danym miejscu (zamontować ponownie
zagłówek po zdjęciu fotelika dziecięcego);
-
P
rzełożyć pasek fotelika dziecięcego nad
oparciem, wypośrodkowując go pomiędzy
otworami prowadnic zagłówka.
-
P rzymocować zaczep górnego paska do
tylnego zaczepu B .
-

n
aprężyć górny pasek.
Nieprawidłowe zamontowanie fotelika
dziecięcego zagraża bezpieczeństwu
dziecka w razie wypadku.
Postępować ściśle według instrukcji
montażu dołączonej do fotelika.
5
Bezpieczeństwo

130

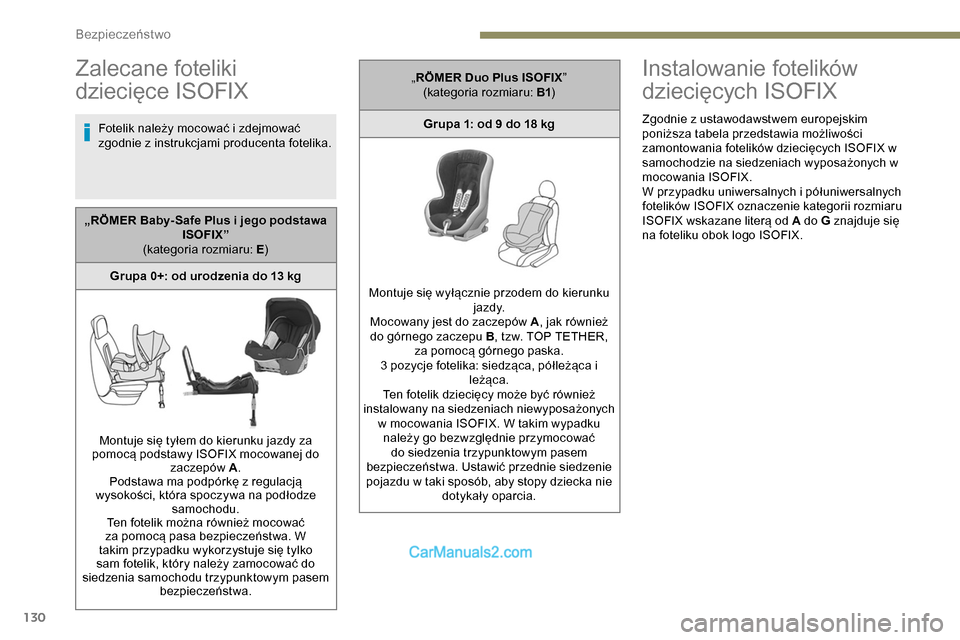

Zalecane foteliki
dziecięce ISOFIX
Fotelik należy mocować i zdejmować
zgodnie z instrukcjami producenta fotelika.
Instalowanie fotelików
dziecięcych ISOFIX
Zgodnie z ustawodawstwem europejskim
poniższa tabela przedstawia możliwości
zamontowania fotelików dziecięcych ISOFIX w
samochodzie na siedzeniach wyposażonych w
mocowania ISOFIX.
W przypadku uniwersalnych i półuniwersalnych
fotelików ISOFIX oznaczenie kategorii rozmiaru
ISOFIX wskazane literą od A do G znajduje się
na foteliku obok logo ISOFIX.
„RÖMER Baby- Safe Plus i jego podstawa
ISOFIX”
(kategoria rozmiaru: E )
Grupa 0+: od urodzenia do 13 kg
Montuje się tyłem do kierunku jazdy za
pomocą podstawy ISOFIX mocowanej do zaczepów A.
Podstawa ma podpórkę z regulacją
wysokości, która spoczywa na podłodze samochodu.
Ten fotelik można również mocować
za pomocą pasa bezpieczeństwa. W
takim przypadku wykorzystuje się tylko
sam fotelik, który należy zamocować do
siedzenia samochodu trzypunktowym pasem bezpieczeństwa. „
RÖMER Duo Plus ISOFIX ”
(kategoria rozmiaru: B1 )
Grupa 1: od 9 do 18 kg
Montuje się wyłącznie przodem do kierunku j a zd y.
Mocowany jest do zaczepów A , jak również
do górnego zaczepu B , tzw. TOP TETHER,
za pomocą górnego paska.
3 pozycje fotelika: siedząca, półleżąca i leżąca.
Ten fotelik dziecięcy może być również
instalowany na siedzeniach niewyposażonych w mocowania ISOFIX. W takim wypadku należy go bezwzględnie przymocować do siedzenia trzypunktowym pasem
bezpieczeństwa. Ustawić przednie siedzenie
pojazdu w taki sposób, aby stopy dziecka nie dotykały oparcia.
Bezpieczeństwo

131
Waga dziecka/orientacyjny wiek
Poniżej 10 kg (grupa 0)Do około
6

miesięcy Poniżej 10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1 roku 9 –18 kg (grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX GondolaTyłem do kierunku jazdy Tyłem do
kierunku jazdy Przodem do kierunku
jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Rząd 1
Siedzenie pasażera
pojedyncze lub kanapa
2-miejscowa przy wyłączonej poduszce powietrznej „ OFF”
lub włączonej „ ON” Inny typ niż ISOFIX
2. rząd z kanapą 2- miejscową w 1. rzędzie (kanapa stała)* Siedzenia boczne XIUF
Siedzenie środkowe Inny typ niż ISOFIX
2. rząd z pojedynczymi siedzeniami w 1. rzędzie (kanapa st a ł a)*
Siedzenia boczne IL IL (6)IL IL (6)IL IUF
Siedzenie środkowe Inny typ niż ISOFIX
*

K

anapa składana jest w trakcie zatwierdzania
5
Bezpieczeństwo

132
KombiWaga dziecka/orientacyjny wiek
Poniżej 10 kg (grupa 0)Do około
6
miesięcyPoniżej 10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1 roku 9 –18 kg (grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1)Tyłem do kierunku jazdy Tyłem do
kierunku jazdy Przodem do kierunku
jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Rząd 1 (a)
Siedzenie pasażera pojedyncze lub kanapa 2-miejscowa
przy wyłączonej poduszce
powietrznej „ OFF” lub włączonej
„ ON ” Inny typ niż ISOFIX
Rząd 2 Siedzenia boczne i środkowe (b) XIL (3) IL (2) IL IL (2) I U F, I L
Rząd 3 Siedzenie i kanapa stała,
siedzenia boczne i środkowe (b) X
I U F, I L
Stała kanapa jednoczęściowa,
siedzenie boczne i środkowe (b) X
Bezpieczeństwo

133

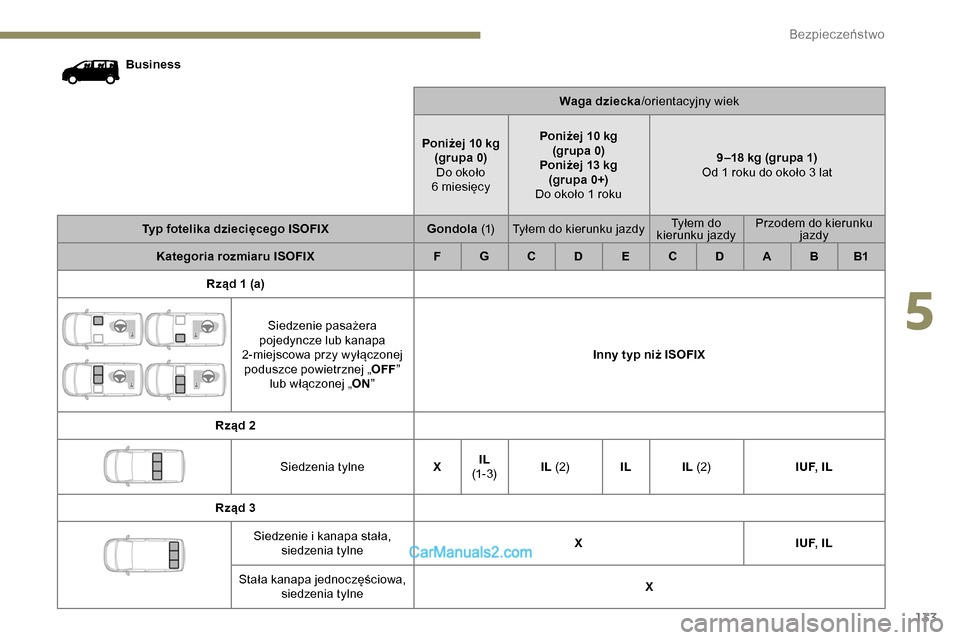

BusinessWaga dziecka/orientacyjny wiek
Poniżej 10 kg (grupa 0)Do około
6
miesięcyPoniżej 10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1 roku 9 –18 kg (grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1)Tyłem do kierunku jazdy Tyłem do
kierunku jazdy Przodem do kierunku
jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Rząd 1 (a)
Siedzenie pasażera
pojedyncze lub kanapa
2-miejscowa przy wyłączonej poduszce powietrznej „ OFF”
lub włączonej „ ON” Inny typ niż ISOFIX
Rząd 2 Siedzenia tylne XIL

(1- 3) IL
(2) IL IL (2) I U F, I L
Rząd 3 Siedzenie i kanapa stała, siedzenia tylne X
I U F, I L
Stała kanapa jednoczęściowa, siedzenia tylne X
5
Bezpieczeństwo

134

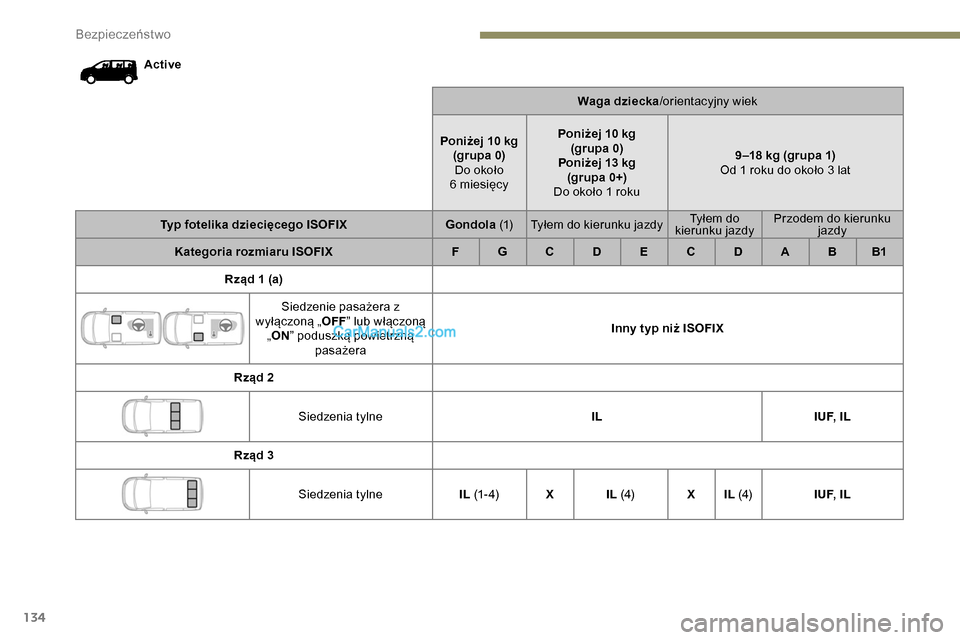

ActiveWaga dziecka/orientacyjny wiek
Poniżej 10 kg (grupa 0)Do około
6
miesięcyPoniżej 10 kg
(grupa 0)
Poniżej 13 kg (grupa 0+)
Do około 1 roku 9 –18 kg (grupa 1)
Od 1 roku do około 3 lat
Typ fotelika dziecięcego ISOFIX Gondola (1)Tyłem do kierunku jazdy Tyłem do
kierunku jazdy Przodem do kierunku
jazdy
Kategoria rozmiaru ISOFIX F G C D E C D A B B1
Rząd 1 (a) Siedzenie pasażera z
wyłączoną „ OFF” lub włączoną
„ ON ” poduszką powietrzną
pasażera Inny typ niż ISOFIX
Rząd 2 Siedzenia tylne ILI U F, I L
Rząd 3 Siedzenia tylne IL (1- 4) XIL (4) XIL (4) I U F, I L
Bezpieczeństwo
