Opbevaring71Ved at lægge måtten sammen og
folde den ud bliver der en række
individuelle anvendelsesmuligheder.
Beskyttelsesmåtten findes i to versi‐
oner:
● Standard beskyttelsesmåtte
dækker området mellem
bagklappen og anden sæde‐ række, når alle sæder i tredjesæderække er rejst op, eller hvis ét sæde er klappet ned.
● Flex cover-beskyttelsesmåtten
er dobbelt så stor som standard
beskyttelsesmåtten, sammenf‐
øjet med en lynlås. Det dækker
lastrummet helt, når alle eller
enkelte sæder i tredje og anden
sæderække er klappet ned.
Beskyttelsesmåtten kan lægges
sammen på langs i fire dele (stan‐
dard) hhv. otte dele (Flex cover) med en lynlås i midten, og kan lægges
sammen på tværs i fire dele.
I det følgende omtales kun et par
eksempler på brug af måtterne.
Før måtten lægges sammen og
foldes ud, skal alle komponenter fjer‐
nes fra sideskinner og surrekroge.
Surrekrogene skal være i opbevaret
position.
Dække lastrummet mellem bagklap
og anden sæderække
muligt med både Standard
beskyttelsesmåtte og Flex cover
beskyttelsesmåtte lagt sammen ved
lynlåsen til halv størrelse (dobbelt lag).Måtten ligger firedobbelt bag de
oprejste sæder i tredje sæderække.
● Klap sæderne i tredje sæde‐ række ned.

72Opbevaring●Fold delene af den sammenlagte
måtte ud, så første del rejses op
ved anden sæderækkes ryglæn.
● Når ryglænene i anden sæde‐ række klappes ned, foldes
måtten automatisk ud og dækker rummet mellem de to sæderæk‐
ker.
● For at tillade ét sæde i tredje sæderække at blive rejst skal
måtten lægges sammen langs
midten.
● Træk måtten lidt ud for at beskytte lastrummets forhøjning,
når du læsser tunge genstande.
Hæv den overliggende del af
måtten op, før du lukker bagklap‐
pen.
Dække lastrummet op til forsædernes
ryglæn
Kun muligt med Flex cover
beskyttelsesmåtte lagt sammen ved
lynlåsen til halv størrelse (dobbelt
lag).
Måtten foldes ud op til anden sæde‐
række som tidligere beskrevet.
● Klap sæderne i anden sæde‐ række ned.
● Fold de øverste dele af dobbelt lag-måtten ud, så lastrummet er
helt dækket. Den første del af
måtten står nu oprejst ved forsæ‐
dernes ryglæn.
● Klap den overliggende bageste del ned under måtten, før du
lukker bagklappen.
Dække lastrummet delvist
Kun muligt med Flex cover
beskyttelsesmåtte lagt sammen ved
lynlåsen til halv størrelse (dobbelt
lag).

Opbevaring73Anvendelseseksempel: venstre ydre
ryglæn er ikke klappet ned
Måtten foldes ud op til anden sæde‐
række som beskrevet i første afsnit.
● Klap de ryglæn ned, der skal dækkes.
● Åbn lynlåsen bag det oprejste ryglæn.
● Træk måtten ud, indtil den første del ligger fladt på lastrummets
gulv.
● Hæv den del, der er åbnet med lynlåsen, op på langs, og fold denmod midten.
● Fold den øverste del af dobbelt lag-måtten ud over de nedklap‐
pede ryglæn.
● Klap den overliggende bageste del ned under måtten, før du
lukker bagklappen.
Gå frem på samme måde, når et af de
ydre og midterryglænet ikke er klap‐
pet ned.
Anvendelseseksempel: kun midterry‐
glænet er klappet ned
Måtten foldes ud op til anden sæde‐
række som beskrevet i første afsnit.
● Klap midterryglænet ned, der skal dækkes.
● Åbn lynlåsen fra begge sider bag
ved venstre og højre ryglæn.
● Træk måtten ud, indtil den første del ligger fladt på lastrummets
gulv.
● Hæv de to dele, der er åbnet med
lynlåsen, op på langs, og læg
dem sammen mod midten.

74Opbevaring
●Fold derefter den lille øverste del
af dobbelt lag-måtten ud over
midterryglænet.
● Klap den overliggende bageste del ned under måtten, før du
lukker bagklappen.
De følgende illustrationer viser nogle
yderligere eksempler.Eksempel med lange, små
genstande, f.eks. ski.
Eksempel på beskyttelse ved at
dække siden.
Eksempel på dækning af nedklappet
ryglæn på anden sæderække og ét
nedklappet sæde på tredje sæde‐
række.

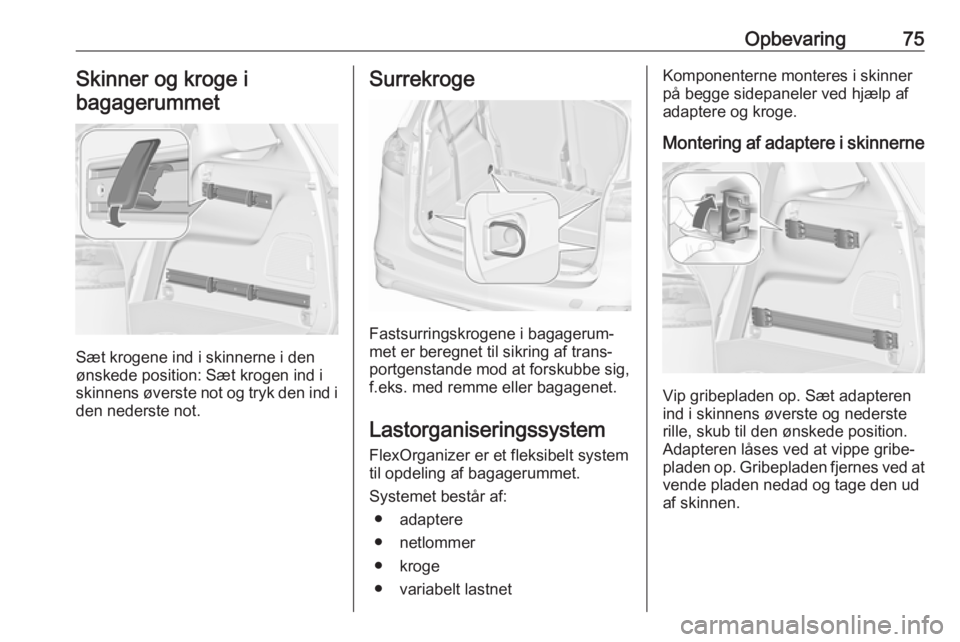

Opbevaring75Skinner og kroge i
bagagerummet
Sæt krogene ind i skinnerne i den
ønskede position: Sæt krogen ind i
skinnens øverste not og tryk den ind i
den nederste not.
Surrekroge
Fastsurringskrogene i bagagerum‐
met er beregnet til sikring af trans‐
portgenstande mod at forskubbe sig,
f.eks. med remme eller bagagenet.
Lastorganiseringssystem
FlexOrganizer er et fleksibelt system
til opdeling af bagagerummet.
Systemet består af:
● adaptere
● netlommer
● kroge
● variabelt lastnet
Komponenterne monteres i skinner
på begge sidepaneler ved hjælp af
adaptere og kroge.
Montering af adaptere i skinnerne
Vip gribepladen op. Sæt adapteren
ind i skinnens øverste og nederste
rille, skub til den ønskede position.
Adapteren låses ved at vippe gribe‐
pladen op. Gribepladen fjernes ved at
vende pladen nedad og tage den ud
af skinnen.

76OpbevaringVariabelt skillenet
Isæt adaptere i den ønskede positioni skinnerne. Før de to halvdele af
nettets stænger sammen.
Monteringen foretages ved at presse
stængerne lidt sammen, hvorefter de
sættes ind i de dertil beregnede
åbninger i adapterne.
Afmonteringen foretages ved at
presse netstængerne sammen og fjerne dem fra adapterne.
Netlomme
Isæt adaptere i den ønskede position i skinnerne. Netlommen kan hænges
på adapterne.
Montering af kroge i skinnerne
Isæt krogen i ønsket position, først i
skinnens øverste rille. Derefter tryk‐
kes den ind i den nederste rille.
Krogen fjernes ved først at trække
den ud af den øverste rille.

Opbevaring77Lastnet foran bagklappen
Montere direkte foran bagklappen.
Før monteringen trykkes de fire ende‐
stykker af nettets stang ind ved at
dreje hvert endestykke mod uret.
Monteringen foretages ved at presse
stængerne sammen og indsætte i
åbningerne på bagklappens ramme.
Den længste stang skal sættes i
foroven.
Ved afmonteringen trykkes netstan‐
gen sammen og tages ud.
Sikkerhedsnet
Sikkerhedsnettet kan monteres bag
sæderne i anden sæderække eller
bag forsæderne.
Der må ikke transporteres personer,
som befinder sig bag sikkerhedsnet‐
tet.
Montering bag sæderne i anden
sæderække
● Der er monteringsåbninger på begge sider i tagrammen over
sæderne i anden sæderække:
Hæng stangen til nettet op i den
ene side og sæt den i hak, pres
stangen sammen, og hæng den
op og sæt den i hak på den anden
side.
● Fastgør krogene på sikkerheds‐ nettets stropper til de forreste
surrekroge på begge sider i last‐
rummet.
● Spænd begge stropper ved at trække i den løse ende.

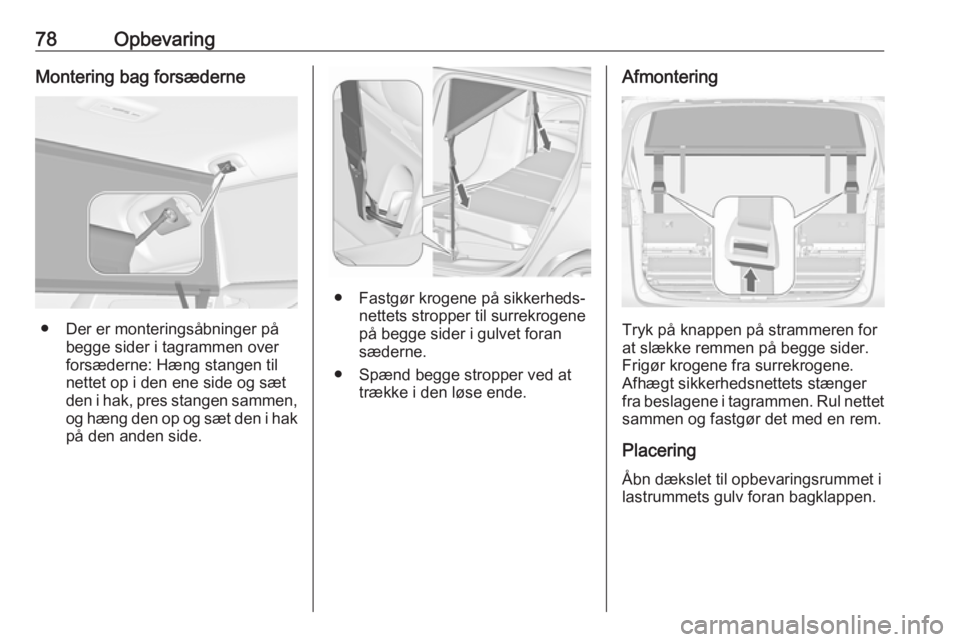

78OpbevaringMontering bag forsæderne
● Der er monteringsåbninger påbegge sider i tagrammen over
forsæderne: Hæng stangen til
nettet op i den ene side og sæt
den i hak, pres stangen sammen, og hæng den op og sæt den i hak
på den anden side.
● Fastgør krogene på sikkerheds‐ nettets stropper til surrekrogenepå begge sider i gulvet foran
sæderne.
● Spænd begge stropper ved at trække i den løse ende.
Afmontering
Tryk på knappen på strammeren for
at slække remmen på begge sider.
Frigør krogene fra surrekrogene.
Afhægt sikkerhedsnettets stænger
fra beslagene i tagrammen. Rul nettet sammen og fastgør det med en rem.
Placering Åbn dækslet til opbevaringsrummet i
lastrummets gulv foran bagklappen.
