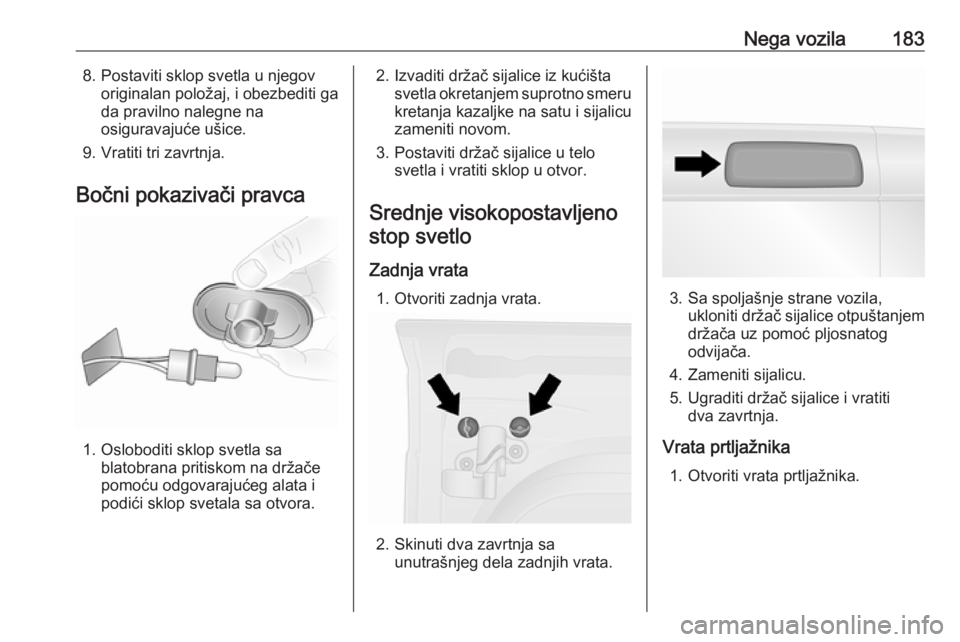

Nega vozila1838. Postaviti sklop svetla u njegovoriginalan položaj, i obezbediti ga
da pravilno nalegne na
osiguravajuće ušice.
9. Vratiti tri zavrtnja.
Bočni pokazivači pravca
1. Osloboditi sklop svetla sa blatobrana pritiskom na držače
pomoću odgovarajućeg alata i
podići sklop svetala sa otvora.
2. Izvaditi držač sijalice iz kućišta svetla okretanjem suprotno smeru
kretanja kazaljke na satu i sijalicu
zameniti novom.
3. Postaviti držač sijalice u telo svetla i vratiti sklop u otvor.
Srednje visokopostavljeno stop svetlo
Zadnja vrata 1. Otvoriti zadnja vrata.
2. Skinuti dva zavrtnja sa unutrašnjeg dela zadnjih vrata.
3. Sa spoljašnje strane vozila,ukloniti držač sijalice otpuštanjem
držača uz pomoć pljosnatog
odvijača.
4. Zameniti sijalicu.
5. Ugraditi držač sijalice i vratiti dva zavrtnja.
Vrata prtljažnika 1. Otvoriti vrata prtljažnika.

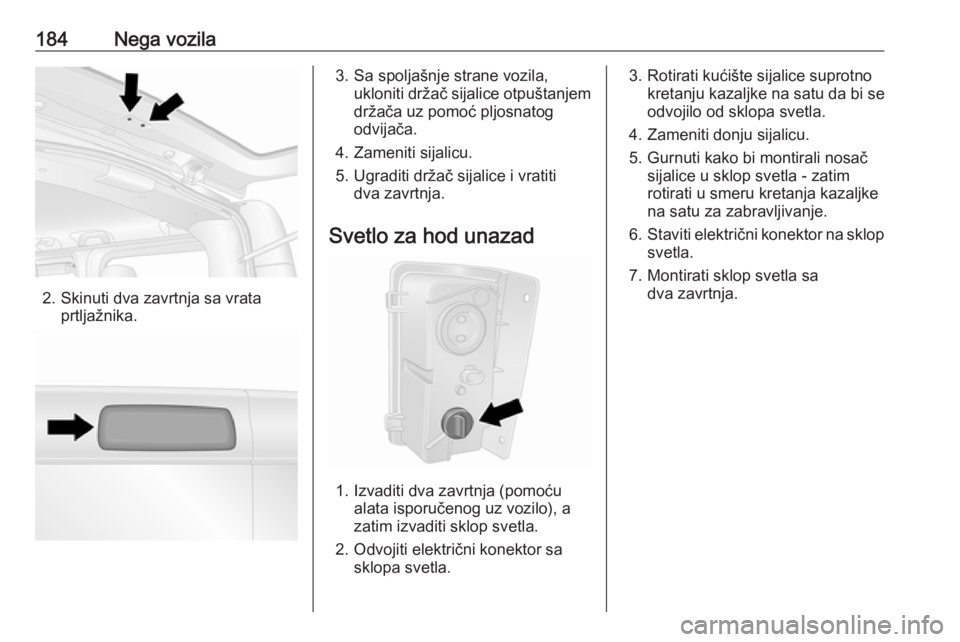

184Nega vozila
2. Skinuti dva zavrtnja sa vrataprtljažnika.
3. Sa spoljašnje strane vozila,ukloniti držač sijalice otpuštanjem
držača uz pomoć pljosnatog
odvijača.
4. Zameniti sijalicu.
5. Ugraditi držač sijalice i vratiti dva zavrtnja.
Svetlo za hod unazad
1. Izvaditi dva zavrtnja (pomoću alata isporučenog uz vozilo), a
zatim izvaditi sklop svetla.
2. Odvojiti električni konektor sa sklopa svetla.
3. Rotirati kućište sijalice suprotnokretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
4. Zameniti donju sijalicu.
5. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatim
rotirati u smeru kretanja kazaljke
na satu za zabravljivanje.
6. Staviti električni konektor na sklop
svetla.
7. Montirati sklop svetla sa dva zavrtnja.

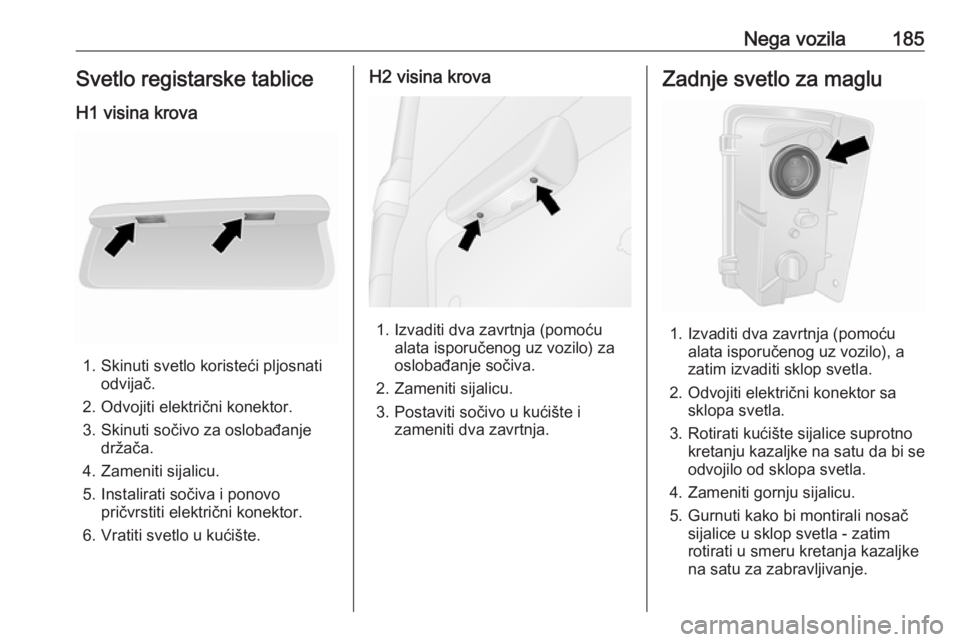

Nega vozila185Svetlo registarske tablice
H1 visina krova
1. Skinuti svetlo koristeći pljosnati odvijač.
2. Odvojiti električni konektor.
3. Skinuti sočivo za oslobađanje držača.
4. Zameniti sijalicu.
5. Instalirati sočiva i ponovo pričvrstiti električni konektor.
6. Vratiti svetlo u kućište.
H2 visina krova
1. Izvaditi dva zavrtnja (pomoću alata isporučenog uz vozilo) za
oslobađanje sočiva.
2. Zameniti sijalicu.
3. Postaviti sočivo u kućište i zameniti dva zavrtnja.
Zadnje svetlo za maglu
1. Izvaditi dva zavrtnja (pomoćualata isporučenog uz vozilo), a
zatim izvaditi sklop svetla.
2. Odvojiti električni konektor sa sklopa svetla.
3. Rotirati kućište sijalice suprotno kretanju kazaljke na satu da bi se
odvojilo od sklopa svetla.
4. Zameniti gornju sijalicu.
5. Gurnuti kako bi montirali nosač sijalice u sklop svetla - zatim
rotirati u smeru kretanja kazaljke
na satu za zabravljivanje.

186Nega vozila6.Staviti električni konektor na sklop
svetla.
7. Montirati sklop svetla sa dva zavrtnja.
Osvetljavanje kabine
Prednja i zadnja svetla kabine
1. Otpustiti sklop svetla sa držača i lokatora koristeći pljosnati
odvijač.
2. Zameniti sijalicu.
3. Ugraditi sklop svetla.
Svetla za zadnja sedišta
Zamenu sijalica obaviti u servisu.
Svetla prtljažnog prostora
1. Otpustiti sklop svetla sa držača koristeći pljosnati odvijač.
2. Ukloniti zadnji poklopac na sklopu
svetla.
3. Zameniti sijalicu.
4. Ugraditi zadnji poklopac i sklop lampe.
Osvetljenje kasete za rukavice
1. Skinuti sklop sočiva koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Ugraditi sklop svetla.

Nega vozila187Osvetljenje instrument tableZamenu sijalica obaviti u servisu.Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorelom.
U vozilu se nalaze dva boksa sa
osiguračima:
● sa leve strane panela instrument table, iza obloge panela
● u motornom prostoru se nalazi odmah do akumulatora
Napomena
Kutiji sa osiguračima u motornom
prostoru sme da pristupa samo
servisna radionica.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Postoje različiti tipovi osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.

188Nega vozilaPreporučljivo je držati ceo kompletosigurača. Unutar kutije sa
osiguračima nalazi se prostor za
smeštaj rezervnih osigurača.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu za upotrebu
primenjivi za vaše vozilo. Pogledajte nalepnicu na kutiji sa osiguračima,
gde je postavljena.
Izvlakač osigurača
Izvlakač osigurača može biti smešten na poklopcu kutije sa osiguračima na
instrument tabli.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.

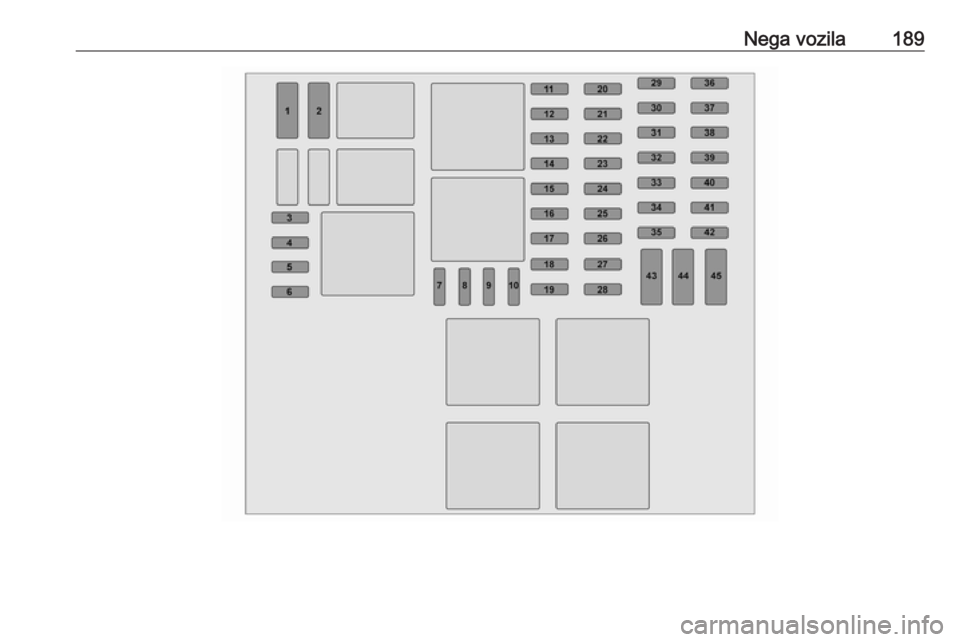

Kutija sa osiguračima nainstrument tabli
Kutija sa osiguračima se nalazi sa
leve strane instrument table, iza
maske.
Povući gornji deo maske i ukloniti je
radi pristupanja kutiji sa osiguračima.
Ne postavljati strane predmete iza
panela.
Neka strujna kola mogu biti osigurana
sa više osigurača.

Nega vozila189

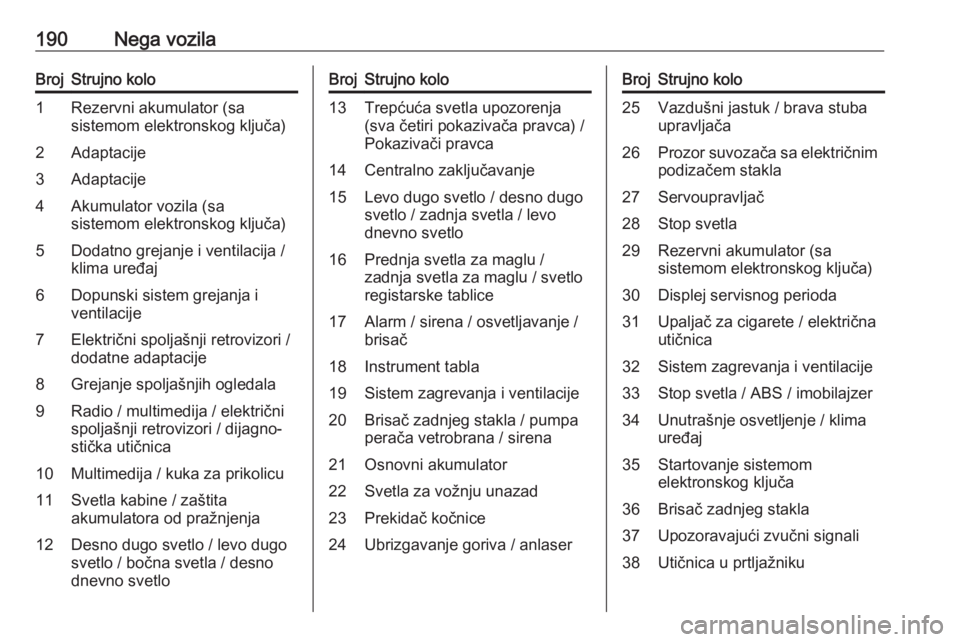

190Nega vozilaBrojStrujno kolo1Rezervni akumulator (sa
sistemom elektronskog ključa)2Adaptacije3Adaptacije4Akumulator vozila (sa
sistemom elektronskog ključa)5Dodatno grejanje i ventilacija /
klima uređaj6Dopunski sistem grejanja i
ventilacije7Električni spoljašnji retrovizori /
dodatne adaptacije8Grejanje spoljašnjih ogledala9Radio / multimedija / električni
spoljašnji retrovizori / dijagno‐
stička utičnica10Multimedija / kuka za prikolicu11Svetla kabine / zaštita
akumulatora od pražnjenja12Desno dugo svetlo / levo dugo
svetlo / bočna svetla / desno
dnevno svetloBrojStrujno kolo13Trepćuća svetla upozorenja
(sva četiri pokazivača pravca) /
Pokazivači pravca14Centralno zaključavanje15Levo dugo svetlo / desno dugo
svetlo / zadnja svetla / levo
dnevno svetlo16Prednja svetla za maglu /
zadnja svetla za maglu / svetlo
registarske tablice17Alarm / sirena / osvetljavanje /
brisač18Instrument tabla19Sistem zagrevanja i ventilacije20Brisač zadnjeg stakla / pumpa
perača vetrobrana / sirena21Osnovni akumulator22Svetla za vožnju unazad23Prekidač kočnice24Ubrizgavanje goriva / anlaserBrojStrujno kolo25Vazdušni jastuk / brava stuba
upravljača26Prozor suvozača sa električnim podizačem stakla27Servoupravljač28Stop svetla29Rezervni akumulator (sa
sistemom elektronskog ključa)30Displej servisnog perioda31Upaljač za cigarete / električna
utičnica32Sistem zagrevanja i ventilacije33Stop svetla / ABS / imobilajzer34Unutrašnje osvetljenje / klima
uređaj35Startovanje sistemom
