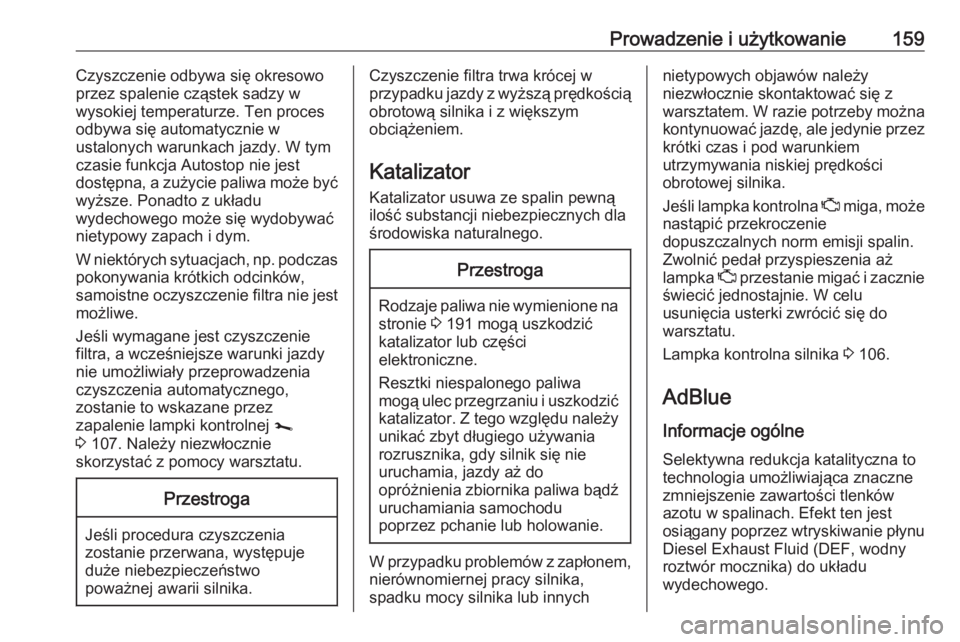

Prowadzenie i użytkowanie159Czyszczenie odbywa się okresowo
przez spalenie cząstek sadzy w
wysokiej temperaturze. Ten proces
odbywa się automatycznie w
ustalonych warunkach jazdy. W tym
czasie funkcja Autostop nie jest
dostępna, a zużycie paliwa może być
wyższe. Ponadto z układu
wydechowego może się wydobywać
nietypowy zapach i dym.
W niektórych sytuacjach, np. podczas
pokonywania krótkich odcinków,
samoistne oczyszczenie filtra nie jest możliwe.
Jeśli wymagane jest czyszczenie
filtra, a wcześniejsze warunki jazdy
nie umożliwiały przeprowadzenia
czyszczenia automatycznego,
zostanie to wskazane przez
zapalenie lampki kontrolnej j
3 107. Należy niezwłocznie
skorzystać z pomocy warsztatu.Przestroga
Jeśli procedura czyszczenia
zostanie przerwana, występuje duże niebezpieczeństwo
poważnej awarii silnika.
Czyszczenie filtra trwa krócej w
przypadku jazdy z wyższą prędkością obrotową silnika i z większym
obciążeniem.
Katalizator
Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.Przestroga
Rodzaje paliwa nie wymienione na stronie 3 191 mogą uszkodzić
katalizator lub części
elektroniczne.
Resztki niespalonego paliwa
mogą ulec przegrzaniu i uszkodzić
katalizator. Z tego względu należy
unikać zbyt długiego używania
rozrusznika, gdy silnik się nie
uruchamia, jazdy aż do
opróżnienia zbiornika paliwa bądź
uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem, nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można kontynuować jazdę, ale jedynie przez
krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.
Jeśli lampka kontrolna Z miga, może
nastąpić przekroczenie
dopuszczalnych norm emisji spalin.
Zwolnić pedał przyspieszenia aż
lampka Z przestanie migać i zacznie
świecić jednostajnie. W celu
usunięcia usterki zwrócić się do
warsztatu.
Lampka kontrolna silnika 3 106.
AdBlue
Informacje ogólne Selektywna redukcja katalityczna to
technologia umożliwiająca znaczne
zmniejszenie zawartości tlenków
azotu w spalinach. Efekt ten jest
osiągany poprzez wtryskiwanie płynu
Diesel Exhaust Fluid (DEF, wodny
roztwór mocznika) do układu
wydechowego.

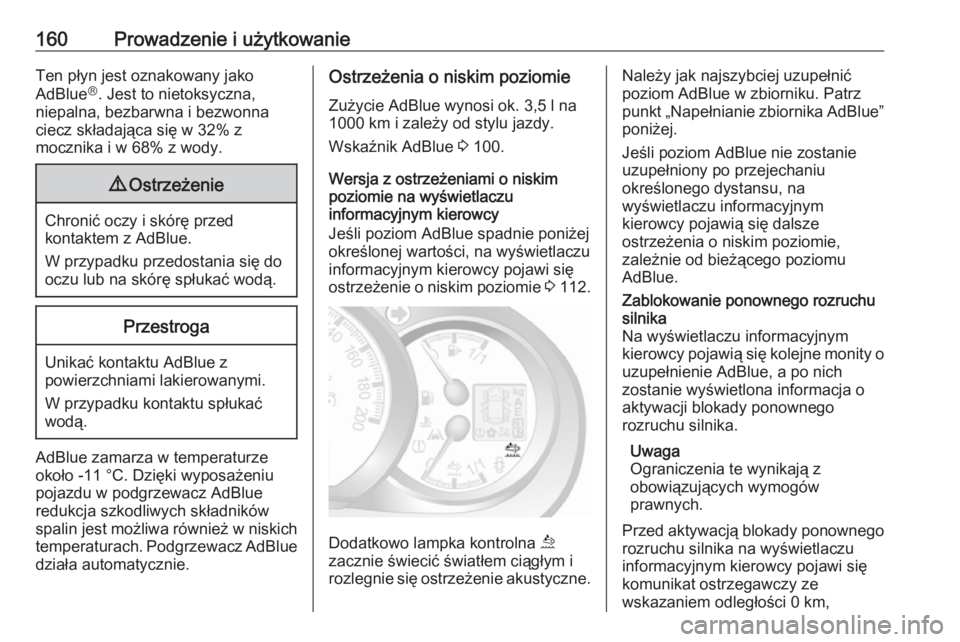

160Prowadzenie i użytkowanieTen płyn jest oznakowany jako
AdBlue Ⓡ
. Jest to nietoksyczna,
niepalna, bezbarwna i bezwonna
ciecz składająca się w 32% z
mocznika i w 68% z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
Przestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników spalin jest możliwa również w niskich temperaturach. Podgrzewacz AdBlue
działa automatycznie.
Ostrzeżenia o niskim poziomie
Zużycie AdBlue wynosi ok. 3,5 l na 1000 km i zależy od stylu jazdy.
Wskaźnik AdBlue 3 100.
Wersja z ostrzeżeniami o niskim
poziomie na wyświetlaczu
informacyjnym kierowcy
Jeśli poziom AdBlue spadnie poniżej
określonej wartości, na wyświetlaczu
informacyjnym kierowcy pojawi się
ostrzeżenie o niskim poziomie 3 112.
Dodatkowo lampka kontrolna ú
zacznie świecić światłem ciągłym i
rozlegnie się ostrzeżenie akustyczne.
Należy jak najszybciej uzupełnić
poziom AdBlue w zbiorniku. Patrz
punkt „Napełnianie zbiornika AdBlue”
poniżej.
Jeśli poziom AdBlue nie zostanie
uzupełniony po przejechaniu
określonego dystansu, na
wyświetlaczu informacyjnym
kierowcy pojawią się dalsze
ostrzeżenia o niskim poziomie,
zależnie od bieżącego poziomu
AdBlue.Zablokowanie ponownego rozruchu
silnika
Na wyświetlaczu informacyjnym
kierowcy pojawią się kolejne monity o uzupełnienie AdBlue, a po nich
zostanie wyświetlona informacja o
aktywacji blokady ponownego
rozruchu silnika.
Uwaga
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Przed aktywacją blokady ponownego rozruchu silnika na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy ze
wskazaniem odległości 0 km,

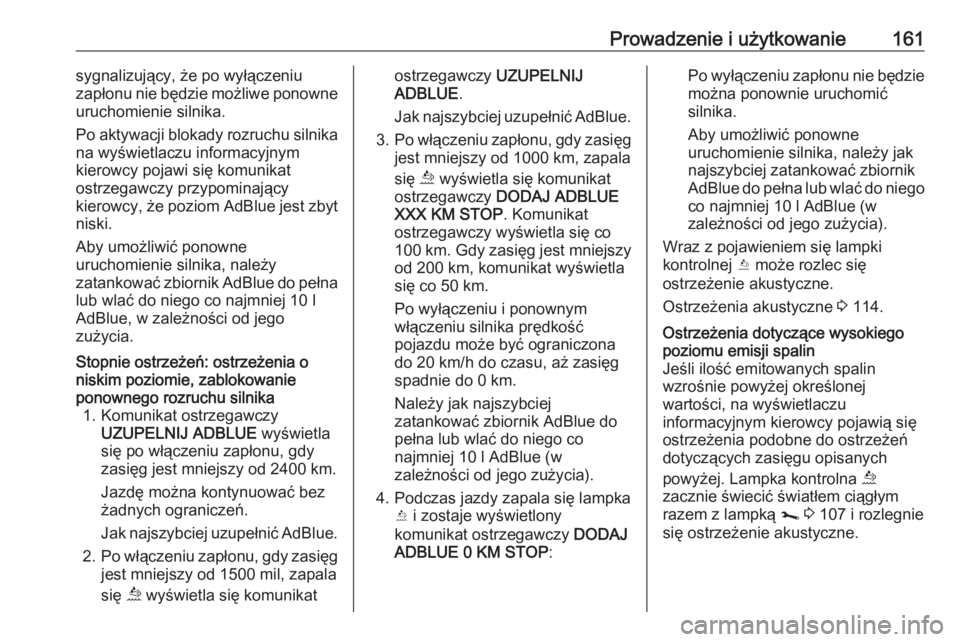

Prowadzenie i użytkowanie161sygnalizujący, że po wyłączeniu
zapłonu nie będzie możliwe ponowne
uruchomienie silnika.
Po aktywacji blokady rozruchu silnika
na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy przypominający
kierowcy, że poziom AdBlue jest zbyt niski.
Aby umożliwić ponowne
uruchomienie silnika, należy
zatankować zbiornik AdBlue do pełna
lub wlać do niego co najmniej 10 l
AdBlue, w zależności od jego
zużycia.Stopnie ostrzeżeń: ostrzeżenia o niskim poziomie, zablokowanie
ponownego rozruchu silnika 1. Komunikat ostrzegawczy UZUPELNIJ ADBLUE wyświetla
się po włączeniu zapłonu, gdy zasięg jest mniejszy od 2400 km.
Jazdę można kontynuować bez
żadnych ograniczeń.
Jak najszybciej uzupełnić AdBlue.
2. Po włączeniu zapłonu, gdy zasięg
jest mniejszy od 1500 mil, zapala
się ú wyświetla się komunikatostrzegawczy UZUPELNIJ
ADBLUE .
Jak najszybciej uzupełnić AdBlue.
3. Po włączeniu zapłonu, gdy zasięg
jest mniejszy od 1000 km, zapala
się ú wyświetla się komunikat
ostrzegawczy DODAJ ADBLUE
XXX KM STOP . Komunikat
ostrzegawczy wyświetla się co
100 km. Gdy zasięg jest mniejszy od 200 km, komunikat wyświetla
się co 50 km.
Po wyłączeniu i ponownym
włączeniu silnika prędkość
pojazdu może być ograniczona
do 20 km/h do czasu, aż zasięg
spadnie do 0 km.
Należy jak najszybciej
zatankować zbiornik AdBlue do
pełna lub wlać do niego co
najmniej 10 l AdBlue (w
zależności od jego zużycia).
4. Podczas jazdy zapala się lampka Y i zostaje wyświetlony
komunikat ostrzegawczy DODAJ
ADBLUE 0 KM STOP :Po wyłączeniu zapłonu nie będzie
można ponownie uruchomić
silnika.
Aby umożliwić ponowne
uruchomienie silnika, należy jak
najszybciej zatankować zbiornik
AdBlue do pełna lub wlać do niego
co najmniej 10 l AdBlue (w
zależności od jego zużycia).
Wraz z pojawieniem się lampki
kontrolnej Y może rozlec się
ostrzeżenie akustyczne.
Ostrzeżenia akustyczne 3 114.Ostrzeżenia dotyczące wysokiego
poziomu emisji spalin
Jeśli ilość emitowanych spalin
wzrośnie powyżej określonej
wartości, na wyświetlaczu
informacyjnym kierowcy pojawią się
ostrzeżenia podobne do ostrzeżeń
dotyczących zasięgu opisanych
powyżej. Lampka kontrolna ú
zacznie świecić światłem ciągłym
razem z lampką j 3 107 i rozlegnie
się ostrzeżenie akustyczne.

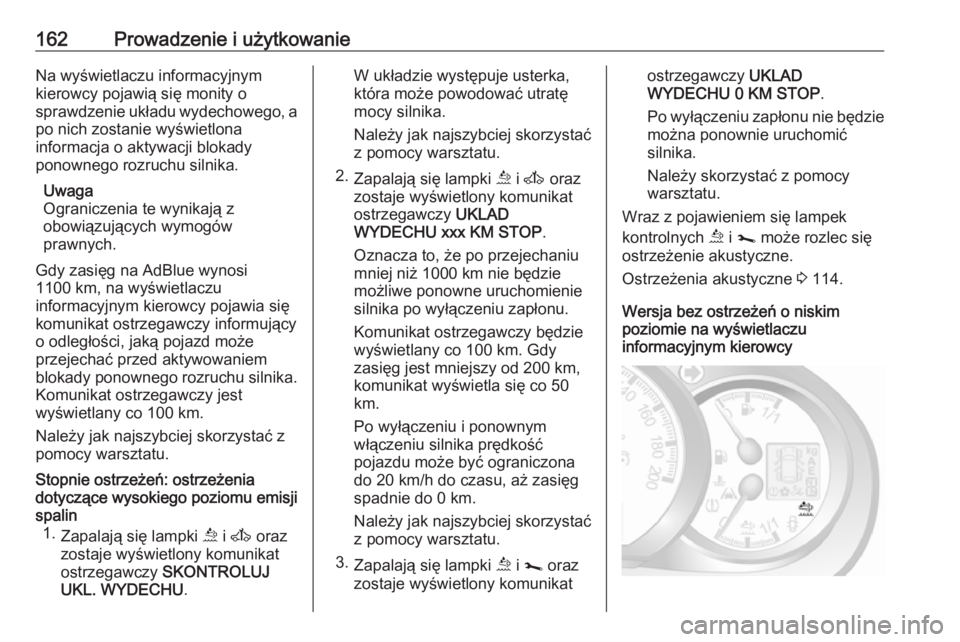

162Prowadzenie i użytkowanieNa wyświetlaczu informacyjnym
kierowcy pojawią się monity o
sprawdzenie układu wydechowego, a
po nich zostanie wyświetlona
informacja o aktywacji blokady
ponownego rozruchu silnika.
Uwaga
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Gdy zasięg na AdBlue wynosi
1100 km, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat ostrzegawczy informujący
o odległości, jaką pojazd może
przejechać przed aktywowaniem
blokady ponownego rozruchu silnika.
Komunikat ostrzegawczy jest
wyświetlany co 100 km.
Należy jak najszybciej skorzystać z
pomocy warsztatu.Stopnie ostrzeżeń: ostrzeżenia
dotyczące wysokiego poziomu emisji spalin 1. Zapalają się lampki ú i A oraz
zostaje wyświetlony komunikat
ostrzegawczy SKONTROLUJ
UKL. WYDECHU .W układzie występuje usterka,
która może powodować utratę
mocy silnika.
Należy jak najszybciej skorzystać z pomocy warsztatu.
2. Zapalają się lampki ú i A oraz
zostaje wyświetlony komunikat
ostrzegawczy UKLAD
WYDECHU xxx KM STOP .
Oznacza to, że po przejechaniu
mniej niż 1000 km nie będzie
możliwe ponowne uruchomienie
silnika po wyłączeniu zapłonu.
Komunikat ostrzegawczy będzie
wyświetlany co 100 km. Gdy
zasięg jest mniejszy od 200 km,
komunikat wyświetla się co 50
km.
Po wyłączeniu i ponownym
włączeniu silnika prędkość
pojazdu może być ograniczona
do 20 km/h do czasu, aż zasięg
spadnie do 0 km.
Należy jak najszybciej skorzystać z pomocy warsztatu.
3. Zapalają się lampki ú i j oraz
zostaje wyświetlony komunikatostrzegawczy UKLAD
WYDECHU 0 KM STOP .
Po wyłączeniu zapłonu nie będzie
można ponownie uruchomić
silnika.
Należy skorzystać z pomocy warsztatu.
Wraz z pojawieniem się lampek
kontrolnych ú i j może rozlec się
ostrzeżenie akustyczne.
Ostrzeżenia akustyczne 3 114.
Wersja bez ostrzeżeń o niskim
poziomie na wyświetlaczu
informacyjnym kierowcy

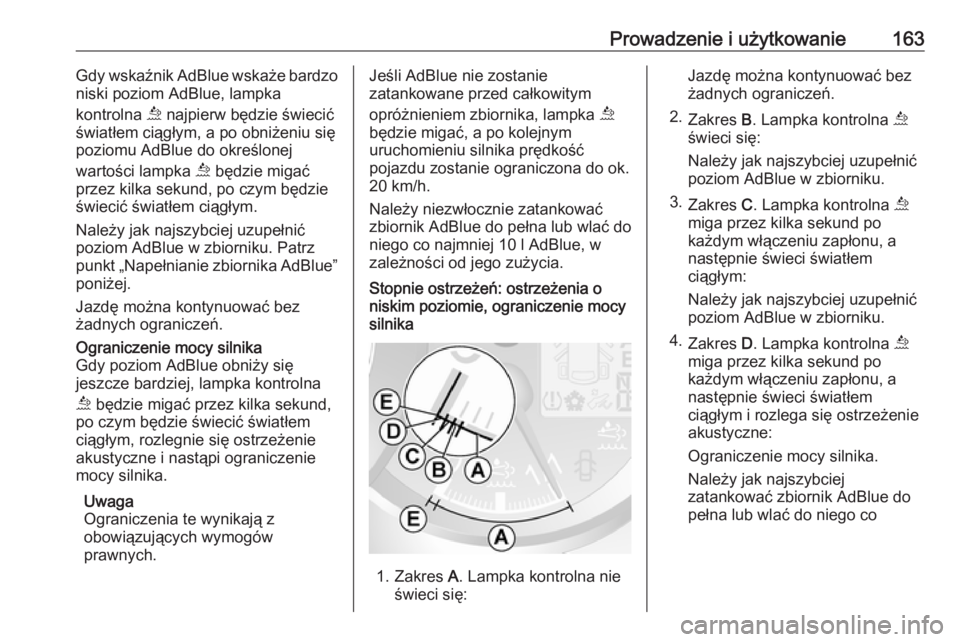

Prowadzenie i użytkowanie163Gdy wskaźnik AdBlue wskaże bardzo
niski poziom AdBlue, lampka
kontrolna ú najpierw będzie świecić
światłem ciągłym, a po obniżeniu się poziomu AdBlue do określonej
wartości lampka ú będzie migać
przez kilka sekund, po czym będzie świecić światłem ciągłym.
Należy jak najszybciej uzupełnić
poziom AdBlue w zbiorniku. Patrz punkt „Napełnianie zbiornika AdBlue”
poniżej.
Jazdę można kontynuować bez
żadnych ograniczeń.Ograniczenie mocy silnika
Gdy poziom AdBlue obniży się
jeszcze bardziej, lampka kontrolna
ú będzie migać przez kilka sekund,
po czym będzie świecić światłem
ciągłym, rozlegnie się ostrzeżenie
akustyczne i nastąpi ograniczenie
mocy silnika.
Uwaga
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.Jeśli AdBlue nie zostanie
zatankowane przed całkowitym
opróżnieniem zbiornika, lampka ú
będzie migać, a po kolejnym
uruchomieniu silnika prędkość
pojazdu zostanie ograniczona do ok.
20 km/h.
Należy niezwłocznie zatankować
zbiornik AdBlue do pełna lub wlać do
niego co najmniej 10 l AdBlue, w
zależności od jego zużycia.Stopnie ostrzeżeń: ostrzeżenia o
niskim poziomie, ograniczenie mocy
silnika
1. Zakres A. Lampka kontrolna nie
świeci się:
Jazdę można kontynuować bez
żadnych ograniczeń.
2. Zakres B. Lampka kontrolna ú
świeci się:
Należy jak najszybciej uzupełnić
poziom AdBlue w zbiorniku.
3. Zakres C. Lampka kontrolna ú
miga przez kilka sekund po
każdym włączeniu zapłonu, a
następnie świeci światłem
ciągłym:
Należy jak najszybciej uzupełnić
poziom AdBlue w zbiorniku.
4. Zakres D. Lampka kontrolna ú
miga przez kilka sekund po
każdym włączeniu zapłonu, a
następnie świeci światłem
ciągłym i rozlega się ostrzeżenie akustyczne:
Ograniczenie mocy silnika.
Należy jak najszybciej
zatankować zbiornik AdBlue do
pełna lub wlać do niego co

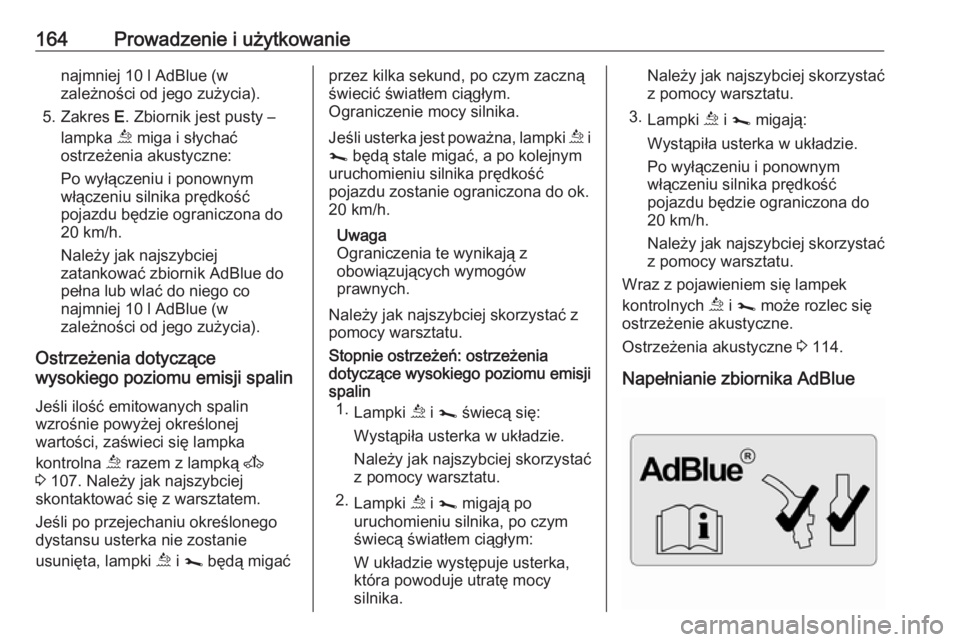

164Prowadzenie i użytkowanienajmniej 10 l AdBlue (w
zależności od jego zużycia).
5. Zakres E. Zbiornik jest pusty –
lampka ú miga i słychać
ostrzeżenia akustyczne:
Po wyłączeniu i ponownym
włączeniu silnika prędkość
pojazdu będzie ograniczona do
20 km/h.
Należy jak najszybciej
zatankować zbiornik AdBlue do
pełna lub wlać do niego co
najmniej 10 l AdBlue (w
zależności od jego zużycia).
Ostrzeżenia dotyczące
wysokiego poziomu emisji spalin
Jeśli ilość emitowanych spalin
wzrośnie powyżej określonej
wartości, zaświeci się lampka
kontrolna ú razem z lampką A
3 107. Należy jak najszybciej
skontaktować się z warsztatem.
Jeśli po przejechaniu określonego
dystansu usterka nie zostanie
usunięta, lampki ú i j będą migaćprzez kilka sekund, po czym zaczną
świecić światłem ciągłym.
Ograniczenie mocy silnika.
Jeśli usterka jest poważna, lampki ú i
j będą stale migać, a po kolejnym
uruchomieniu silnika prędkość
pojazdu zostanie ograniczona do ok.
20 km/h.
Uwaga
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Należy jak najszybciej skorzystać z pomocy warsztatu.Stopnie ostrzeżeń: ostrzeżenia
dotyczące wysokiego poziomu emisji
spalin 1. Lampki ú i j świecą się:
Wystąpiła usterka w układzie. Należy jak najszybciej skorzystaćz pomocy warsztatu.
2. Lampki ú i j migają po
uruchomieniu silnika, po czym
świecą światłem ciągłym:
W układzie występuje usterka,
która powoduje utratę mocy
silnika.Należy jak najszybciej skorzystać z pomocy warsztatu.
3. Lampki ú i j migają:
Wystąpiła usterka w układzie.
Po wyłączeniu i ponownym
włączeniu silnika prędkość
pojazdu będzie ograniczona do
20 km/h.
Należy jak najszybciej skorzystać
z pomocy warsztatu.
Wraz z pojawieniem się lampek
kontrolnych ú i j może rozlec się
ostrzeżenie akustyczne.
Ostrzeżenia akustyczne 3 114.
Napełnianie zbiornika AdBlue

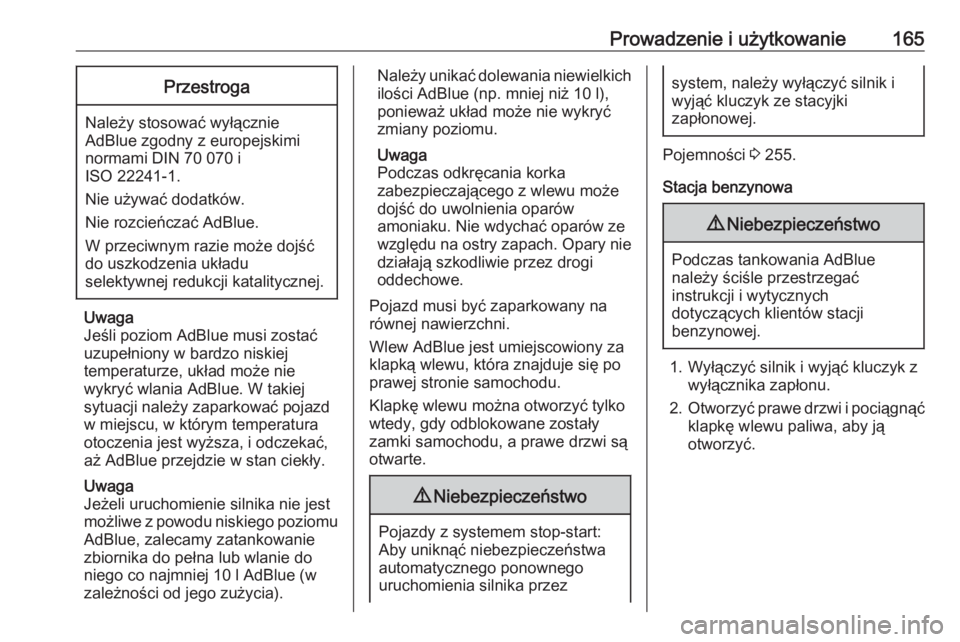

Prowadzenie i użytkowanie165Przestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.
Nie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
Jeśli poziom AdBlue musi zostać
uzupełniony w bardzo niskiej
temperaturze, układ może nie
wykryć wlania AdBlue. W takiej
sytuacji należy zaparkować pojazd
w miejscu, w którym temperatura
otoczenia jest wyższa, i odczekać,
aż AdBlue przejdzie w stan ciekły.
Uwaga
Jeżeli uruchomienie silnika nie jest możliwe z powodu niskiego poziomu AdBlue, zalecamy zatankowanie
zbiornika do pełna lub wlanie do niego co najmniej 10 l AdBlue (w
zależności od jego zużycia).
Należy unikać dolewania niewielkich ilości AdBlue (np. mniej niż 10 l),
ponieważ układ może nie wykryć
zmiany poziomu.
Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie
działają szkodliwie przez drogi
oddechowe.
Pojazd musi być zaparkowany na
równej nawierzchni.
Wlew AdBlue jest umiejscowiony za
klapką wlewu, która znajduje się po prawej stronie samochodu.
Klapkę wlewu można otworzyć tylko
wtedy, gdy odblokowane zostały
zamki samochodu, a prawe drzwi są
otwarte.9 Niebezpieczeństwo
Pojazdy z systemem stop-start:
Aby uniknąć niebezpieczeństwa automatycznego ponownego
uruchomienia silnika przez
system, należy wyłączyć silnik i
wyjąć kluczyk ze stacyjki
zapłonowej.
Pojemności 3 255.
Stacja benzynowa
9 Niebezpieczeństwo
Podczas tankowania AdBlue
należy ściśle przestrzegać
instrukcji i wytycznych
dotyczących klientów stacji
benzynowej.
1. Wyłączyć silnik i wyjąć kluczyk z wyłącznika zapłonu.
2. Otworzyć prawe drzwi i pociągnąć
klapkę wlewu paliwa, aby ją
otworzyć.

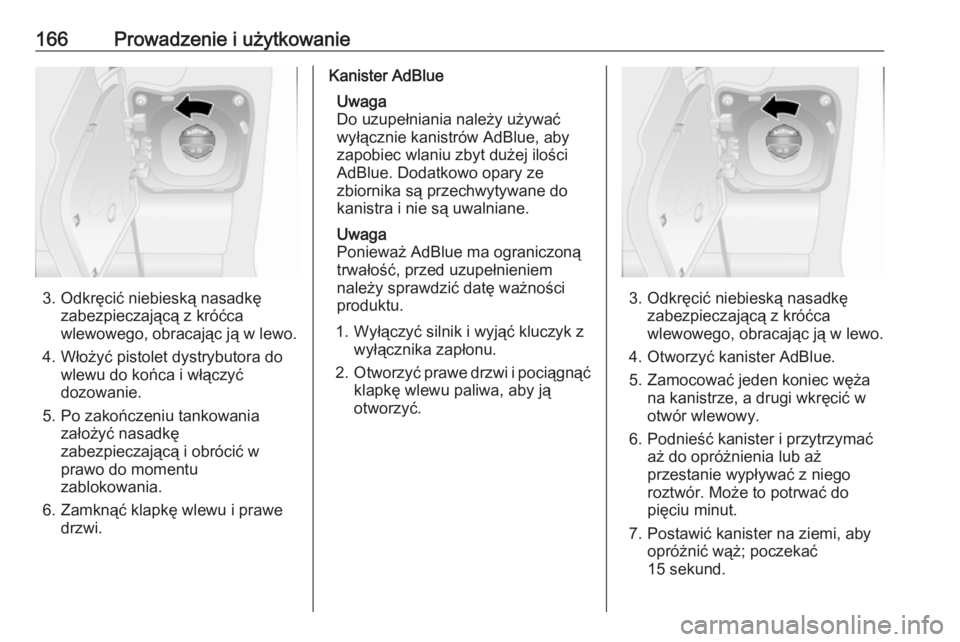

166Prowadzenie i użytkowanie
3. Odkręcić niebieską nasadkęzabezpieczającą z króćcawlewowego, obracając ją w lewo.
4. Włożyć pistolet dystrybutora do wlewu do końca i włączyć
dozowanie.
5. Po zakończeniu tankowania założyć nasadkę
zabezpieczającą i obrócić w
prawo do momentu
zablokowania.
6. Zamknąć klapkę wlewu i prawe drzwi.
Kanister AdBlue
Uwaga
Do uzupełniania należy używać wyłącznie kanistrów AdBlue, aby
zapobiec wlaniu zbyt dużej ilości
AdBlue. Dodatkowo opary ze
zbiornika są przechwytywane do
kanistra i nie są uwalniane.
Uwaga
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
1. Wyłączyć silnik i wyjąć kluczyk z wyłącznika zapłonu.
2. Otworzyć prawe drzwi i pociągnąć
klapkę wlewu paliwa, aby ją
otworzyć.
3. Odkręcić niebieską nasadkę zabezpieczającą z króćcawlewowego, obracając ją w lewo.
4. Otworzyć kanister AdBlue.
5. Zamocować jeden koniec węża na kanistrze, a drugi wkręcić w
otwór wlewowy.
6. Podnieść kanister i przytrzymać aż do opróżnienia lub aż
przestanie wypływać z niego
roztwór. Może to potrwać do
pięciu minut.
7. Postawić kanister na ziemi, aby opróżnić wąż; poczekać
15 sekund.
