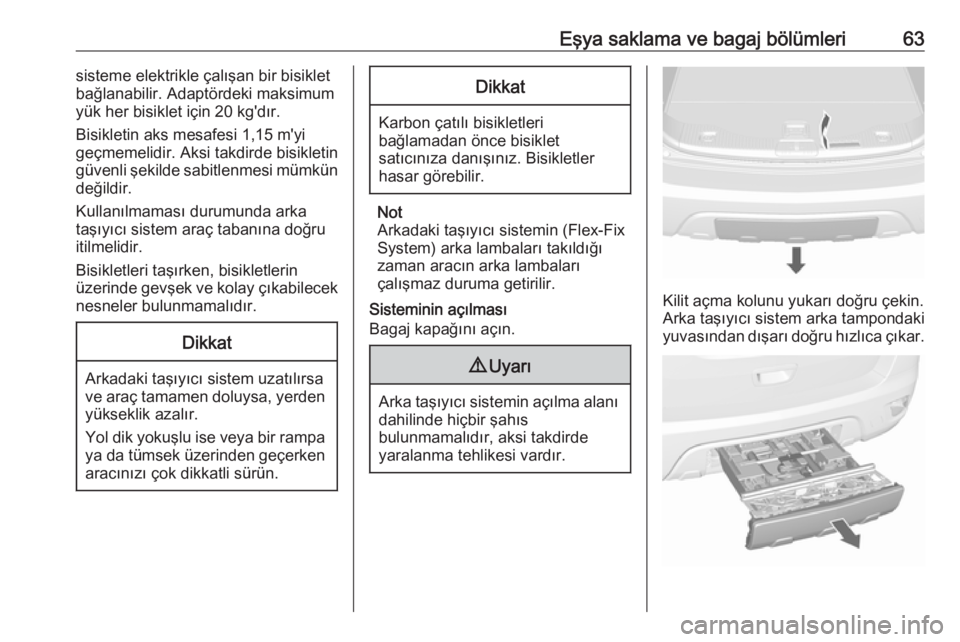

Eşya saklama ve bagaj bölümleri63sisteme elektrikle çalışan bir bisiklet
bağlanabilir. Adaptördeki maksimum yük her bisiklet için 20 kg'dır.
Bisikletin aks mesafesi 1,15 m'yi
geçmemelidir. Aksi takdirde bisikletin
güvenli şekilde sabitlenmesi mümkün
değildir.
Kullanılmaması durumunda arka
taşıyıcı sistem araç tabanına doğru
itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek nesneler bulunmamalıdır.Dikkat
Arkadaki taşıyıcı sistem uzatılırsa
ve araç tamamen doluysa, yerden
yükseklik azalır.
Yol dik yokuşlu ise veya bir rampa
ya da tümsek üzerinden geçerken aracınızı çok dikkatli sürün.
Dikkat
Karbon çatılı bisikletleri
bağlamadan önce bisiklet
satıcınıza danışınız. Bisikletler
hasar görebilir.
Not
Arkadaki taşıyıcı sistemin (Flex-Fix
System) arka lambaları takıldığı
zaman aracın arka lambaları
çalışmaz duruma getirilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.
Kilit açma kolunu yukarı doğru çekin.
Arka taşıyıcı sistem arka tampondaki
yuvasından dışarı doğru hızlıca çıkar.

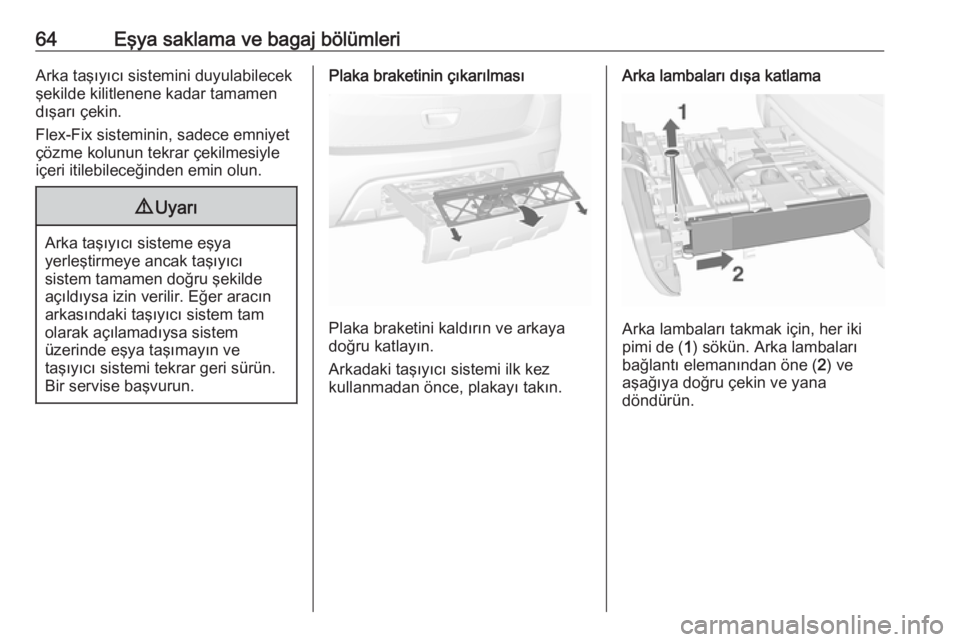

64Eşya saklama ve bagaj bölümleriArka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Plaka braketinin çıkarılması
Plaka braketini kaldırın ve arkaya
doğru katlayın.
Arkadaki taşıyıcı sistemi ilk kez
kullanmadan önce, plakayı takın.
Arka lambaları dışa katlama
Arka lambaları takmak için, her iki
pimi de ( 1) sökün. Arka lambaları
bağlantı elemanından öne ( 2) ve
aşağıya doğru çekin ve yana
döndürün.

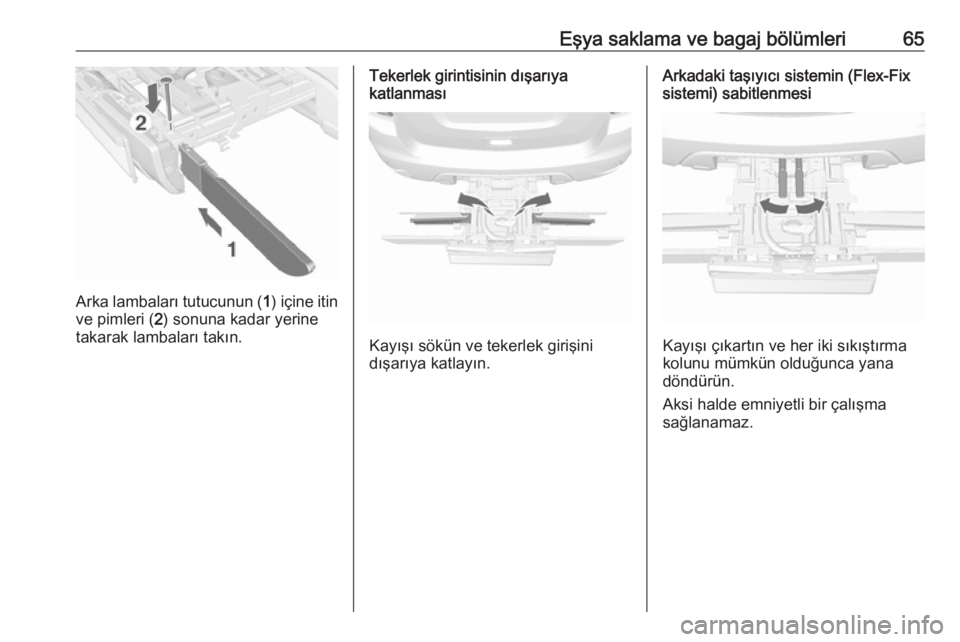

Eşya saklama ve bagaj bölümleri65
Arka lambaları tutucunun (1) içine itin
ve pimleri ( 2) sonuna kadar yerine
takarak lambaları takın.
Tekerlek girintisinin dışarıya
katlanması
Kayışı sökün ve tekerlek girişini
dışarıya katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Kayışı çıkartın ve her iki sıkıştırma
kolunu mümkün olduğunca yana
döndürün.
Aksi halde emniyetli bir çalışma
sağlanamaz.

66Eşya saklama ve bagaj bölümleriBisiklet taşıyıcının takılması
Arkadaki taşıyıcıyı (1) kaldırın ve
geriye doğru çekin.
Taşıyıcıyı ( 2) yukarı doğru kaldırın.
Taşıyıcıyı ( 1) aşağıya bastırın ve kolu
( 2 ) geriye doğru çevirerek yerine
oturtun.
Düğmeye ( 1) basın ve taşıyıcının ( 2)
sol tarafını çıkartın.
Düğmeye ( 1) basın ve taşıyıcının sol
parçasını sağ parçaya ( 2) takın.
Bir bisiklet bağlanması
1. Pedalları, şekilde gösterilen
konuma getirin ve bisikleti
tekerlek girintisine yerleştirin.

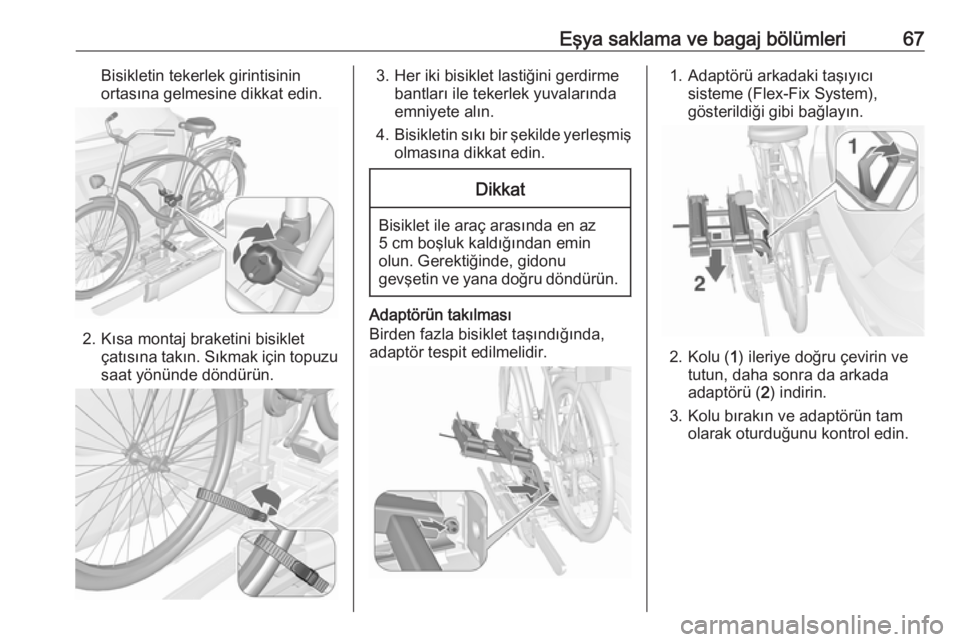

Eşya saklama ve bagaj bölümleri67Bisikletin tekerlek girintisinin
ortasına gelmesine dikkat edin.
2. Kısa montaj braketini bisiklet çatısına takın. Sıkmak için topuzusaat yönünde döndürün.
3. Her iki bisiklet lastiğini gerdirme bantları ile tekerlek yuvalarında
emniyete alın.
4. Bisikletin sıkı bir şekilde yerleşmiş
olmasına dikkat edin.Dikkat
Bisiklet ile araç arasında en az 5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.
Adaptörün takılması
Birden fazla bisiklet taşındığında,
adaptör tespit edilmelidir.
1. Adaptörü arkadaki taşıyıcı sisteme (Flex-Fix System),
gösterildiği gibi bağlayın.
2. Kolu ( 1) ileriye doğru çevirin ve
tutun, daha sonra da arkada
adaptörü ( 2) indirin.
3. Kolu bırakın ve adaptörün tam olarak oturduğunu kontrol edin.

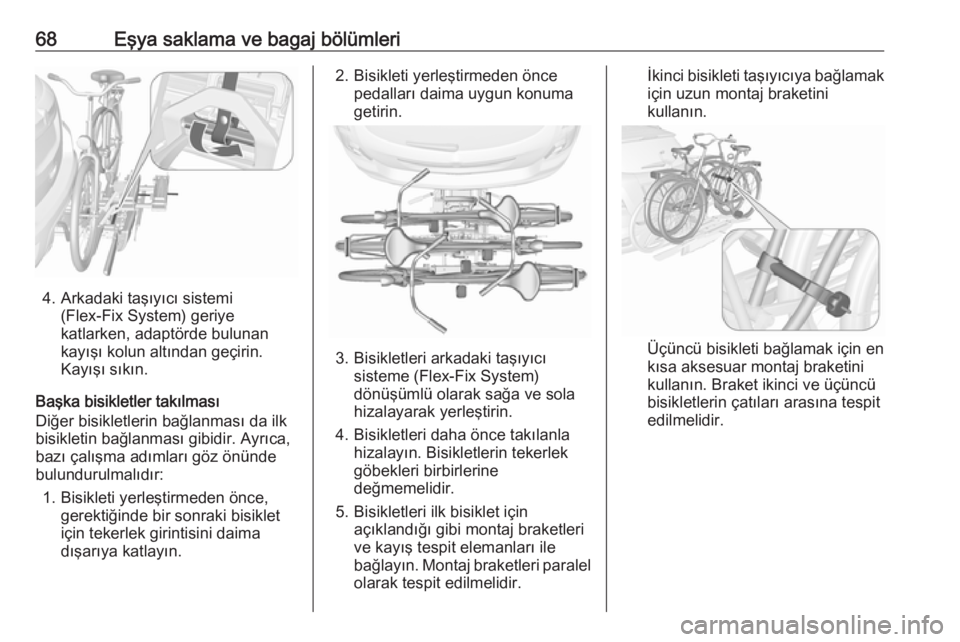

68Eşya saklama ve bagaj bölümleri
4. Arkadaki taşıyıcı sistemi(Flex-Fix System) geriye
katlarken, adaptörde bulunan
kayışı kolun altından geçirin.
Kayışı sıkın.
Başka bisikletler takılması
Diğer bisikletlerin bağlanması da ilk
bisikletin bağlanması gibidir. Ayrıca, bazı çalışma adımları göz önünde
bulundurulmalıdır:
1. Bisikleti yerleştirmeden önce, gerektiğinde bir sonraki bisiklet
için tekerlek girintisini daima
dışarıya katlayın.
2. Bisikleti yerleştirmeden önce pedalları daima uygun konuma
getirin.
3. Bisikletleri arkadaki taşıyıcı sisteme (Flex-Fix System)
dönüşümlü olarak sağa ve sola
hizalayarak yerleştirin.
4. Bisikletleri daha önce takılanla hizalayın. Bisikletlerin tekerlek
göbekleri birbirlerine
değmemelidir.
5. Bisikletleri ilk bisiklet için açıklandığı gibi montaj braketleri
ve kayış tespit elemanları ile
bağlayın. Montaj braketleri paralel
olarak tespit edilmelidir.
İkinci bisikleti taşıyıcıya bağlamak
için uzun montaj braketini
kullanın.
Üçüncü bisikleti bağlamak için en
kısa aksesuar montaj braketini
kullanın. Braket ikinci ve üçüncü
bisikletlerin çatıları arasına tespit
edilmelidir.

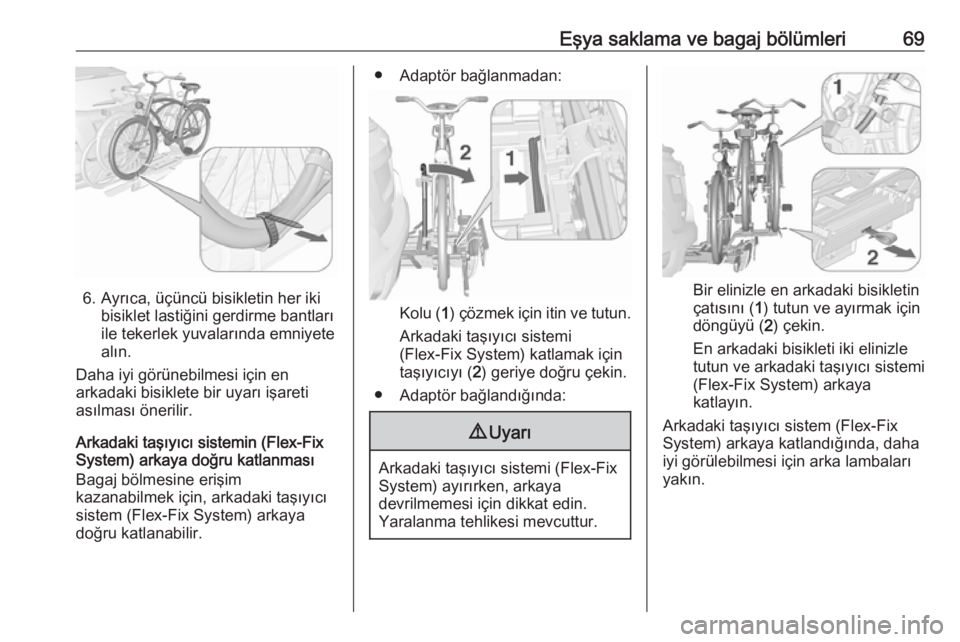

Eşya saklama ve bagaj bölümleri69
6. Ayrıca, üçüncü bisikletin her ikibisiklet lastiğini gerdirme bantları
ile tekerlek yuvalarında emniyete
alın.
Daha iyi görünebilmesi için en
arkadaki bisiklete bir uyarı işareti
asılması önerilir.
Arkadaki taşıyıcı sistemin (Flex-Fix System) arkaya doğru katlanması
Bagaj bölmesine erişim
kazanabilmek için, arkadaki taşıyıcı
sistem (Flex-Fix System) arkaya
doğru katlanabilir.
● Adaptör bağlanmadan:
Kolu ( 1) çözmek için itin ve tutun.
Arkadaki taşıyıcı sistemi
(Flex-Fix System) katlamak için
taşıyıcıyı ( 2) geriye doğru çekin.
● Adaptör bağlandığında:
9 Uyarı
Arkadaki taşıyıcı sistemi (Flex-Fix
System) ayırırken, arkaya
devrilmemesi için dikkat edin.
Yaralanma tehlikesi mevcuttur.
Bir elinizle en arkadaki bisikletin
çatısını ( 1) tutun ve ayırmak için
döngüyü ( 2) çekin.
En arkadaki bisikleti iki elinizle
tutun ve arkadaki taşıyıcı sistemi
(Flex-Fix System) arkaya
katlayın.
Arkadaki taşıyıcı sistem (Flex-Fix
System) arkaya katlandığında, daha
iyi görülebilmesi için arka lambaları
yakın.

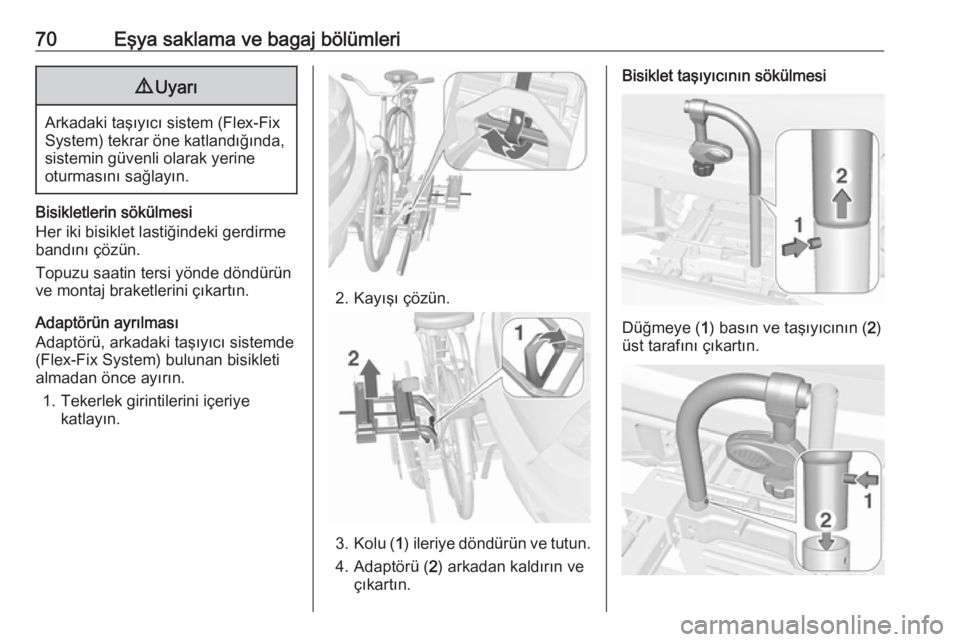

70Eşya saklama ve bagaj bölümleri9Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasını sağlayın.
Bisikletlerin sökülmesi
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması
Adaptörü, arkadaki taşıyıcı sistemde
(Flex-Fix System) bulunan bisikleti
almadan önce ayırın.
1. Tekerlek girintilerini içeriye katlayın.
2. Kayışı çözün.
3.Kolu ( 1) ileriye döndürün ve tutun.
4. Adaptörü ( 2) arkadan kaldırın ve
çıkartın.
Bisiklet taşıyıcının sökülmesi
Düğmeye ( 1) basın ve taşıyıcının ( 2)
üst tarafını çıkartın.
