Araç bakımı199
2. Önce girintiye bir tornavidayerleştirerek sökün. Daha sonra
ön ve üst taraftan kapağı sökün.
Kapağı çıkarın.
Sağ taraf
1. Depolama kapısını ve lastik onarım setini çıkartın.
2. Koruyucu çıkarın.
3. Arka / stop lambası, LED iledonatılmamışsa (1)
Dönüş lambası (2)
Geri vites (3)

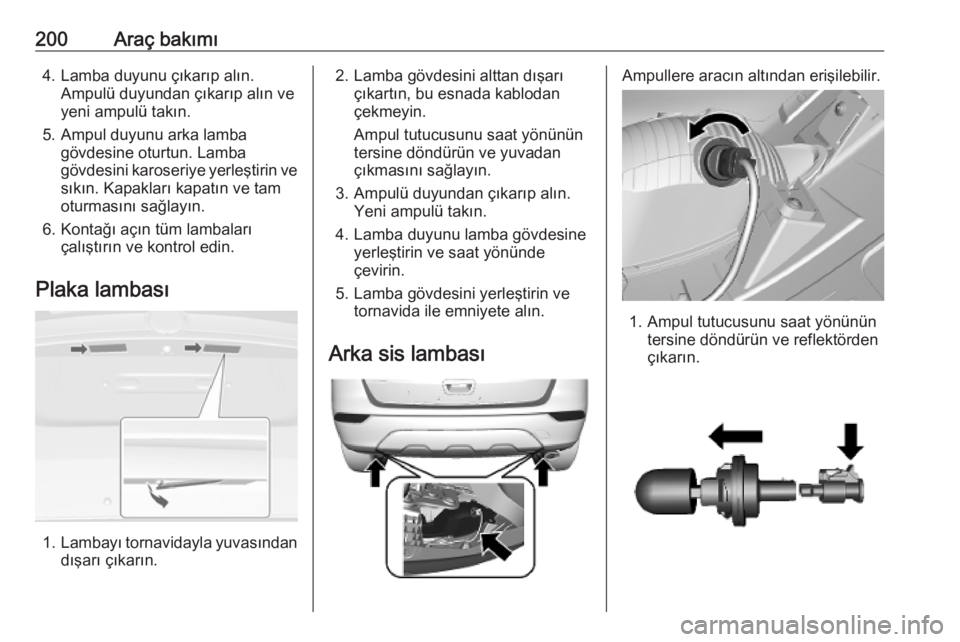

200Araç bakımı4. Lamba duyunu çıkarıp alın.Ampulü duyundan çıkarıp alın ve
yeni ampulü takın.
5. Ampul duyunu arka lamba gövdesine oturtun. Lamba
gövdesini karoseriye yerleştirin ve
sıkın. Kapakları kapatın ve tam
oturmasını sağlayın.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Plaka lambası
1. Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Lamba gövdesini alttan dışarı çıkartın, bu esnada kablodan
çekmeyin.
Ampul tutucusunu saat yönünün
tersine döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
4. Lamba duyunu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
5. Lamba gövdesini yerleştirin ve tornavida ile emniyete alın.
Arka sis lambasıAmpullere aracın altından erişilebilir.
1. Ampul tutucusunu saat yönünün tersine döndürün ve reflektörden
çıkarın.

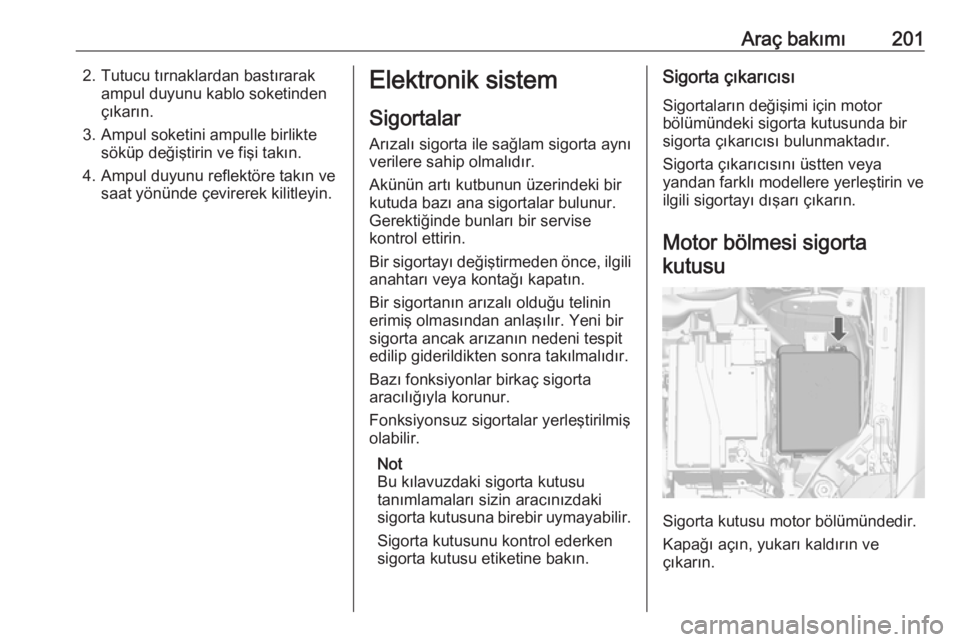

Araç bakımı2012. Tutucu tırnaklardan bastırarakampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Akünün artı kutbunun üzerindeki bir
kutuda bazı ana sigortalar bulunur.
Gerektiğinde bunları bir servise
kontrol ettirin.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Not
Bu kılavuzdaki sigorta kutusu
tanımlamaları sizin aracınızdaki
sigorta kutusuna birebir uymayabilir.
Sigorta kutusunu kontrol ederken
sigorta kutusu etiketine bakın.Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellere yerleştirin ve
ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigortakutusu
Sigorta kutusu motor bölümündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.

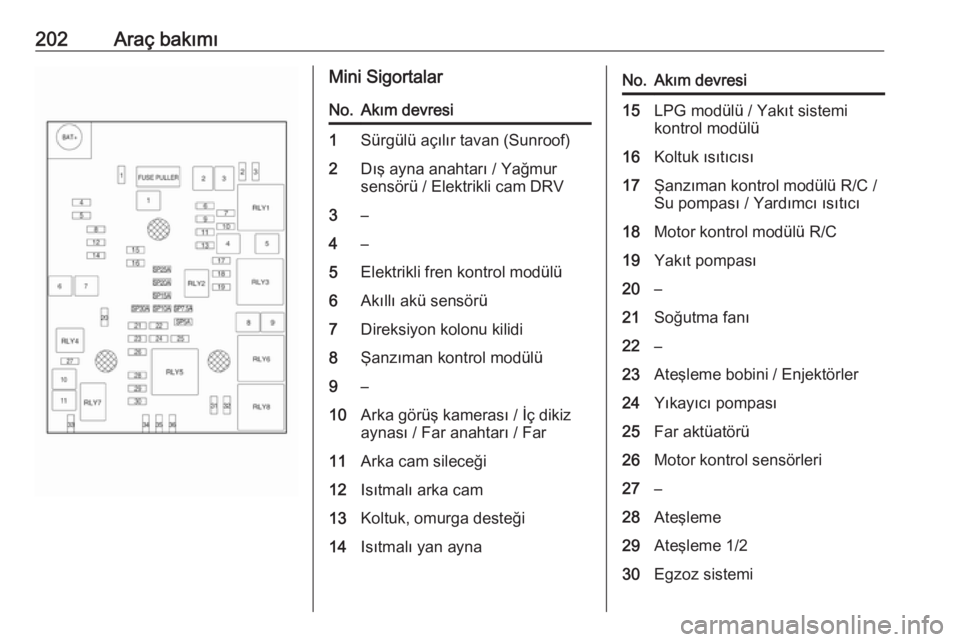

202Araç bakımıMini SigortalarNo.Akım devresi1Sürgülü açılır tavan (Sunroof)2Dış ayna anahtarı / Yağmur
sensörü / Elektrikli cam DRV3–4–5Elektrikli fren kontrol modülü6Akıllı akü sensörü7Direksiyon kolonu kilidi8Şanzıman kontrol modülü9–10Arka görüş kamerası / İç dikiz
aynası / Far anahtarı / Far11Arka cam sileceği12Isıtmalı arka cam13Koltuk, omurga desteği14Isıtmalı yan aynaNo.Akım devresi15LPG modülü / Yakıt sistemi
kontrol modülü16Koltuk ısıtıcısı17Şanzıman kontrol modülü R/C /
Su pompası / Yardımcı ısıtıcı18Motor kontrol modülü R/C19Yakıt pompası20–21Soğutma fanı22–23Ateşleme bobini / Enjektörler24Yıkayıcı pompası25Far aktüatörü26Motor kontrol sensörleri27–28Ateşleme29Ateşleme 1/230Egzoz sistemi

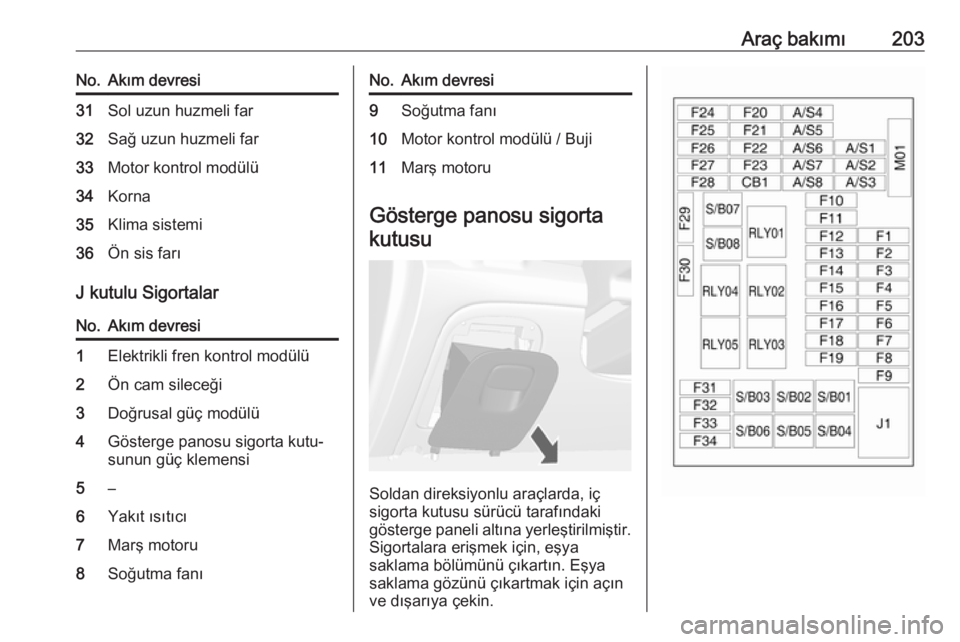

Araç bakımı203No.Akım devresi31Sol uzun huzmeli far32Sağ uzun huzmeli far33Motor kontrol modülü34Korna35Klima sistemi36Ön sis farı
J kutulu Sigortalar
No.Akım devresi1Elektrikli fren kontrol modülü2Ön cam sileceği3Doğrusal güç modülü4Gösterge panosu sigorta kutu‐
sunun güç klemensi5–6Yakıt ısıtıcı7Marş motoru8Soğutma fanıNo.Akım devresi9Soğutma fanı10Motor kontrol modülü / Buji11Marş motoru
Gösterge panosu sigorta
kutusu
Soldan direksiyonlu araçlarda, iç
sigorta kutusu sürücü tarafındaki gösterge paneli altına yerleştirilmiştir.
Sigortalara erişmek için, eşya
saklama bölümünü çıkartın. Eşya
saklama gözünü çıkartmak için açın
ve dışarıya çekin.

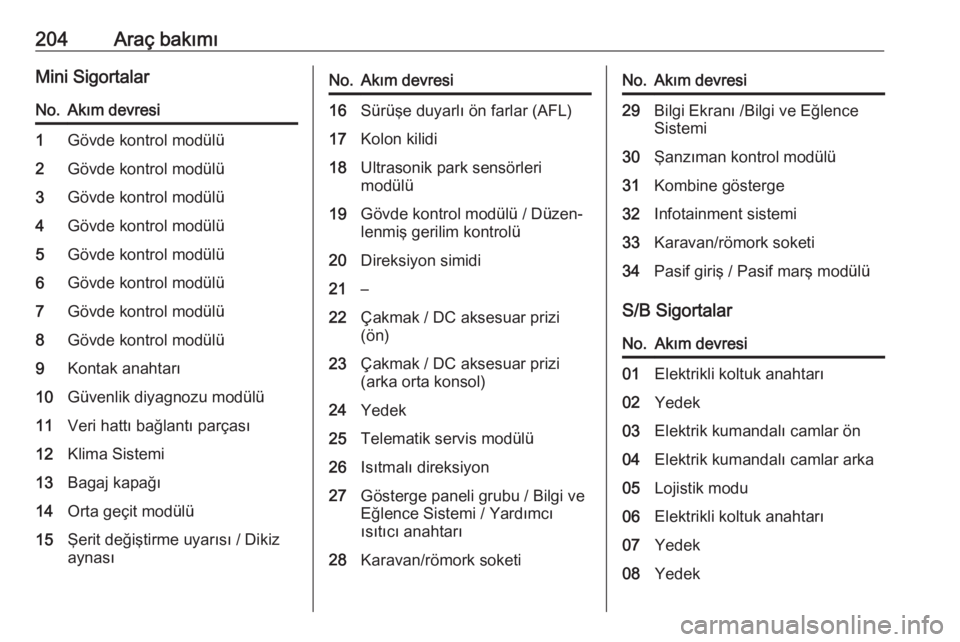

204Araç bakımıMini SigortalarNo.Akım devresi1Gövde kontrol modülü2Gövde kontrol modülü3Gövde kontrol modülü4Gövde kontrol modülü5Gövde kontrol modülü6Gövde kontrol modülü7Gövde kontrol modülü8Gövde kontrol modülü9Kontak anahtarı10Güvenlik diyagnozu modülü11Veri hattı bağlantı parçası12Klima Sistemi13Bagaj kapağı14Orta geçit modülü15Şerit değiştirme uyarısı / Dikiz
aynasıNo.Akım devresi16Sürüşe duyarlı ön farlar (AFL)17Kolon kilidi18Ultrasonik park sensörleri
modülü19Gövde kontrol modülü / Düzen‐
lenmiş gerilim kontrolü20Direksiyon simidi21–22Çakmak / DC aksesuar prizi
(ön)23Çakmak / DC aksesuar prizi
(arka orta konsol)24Yedek25Telematik servis modülü26Isıtmalı direksiyon27Gösterge paneli grubu / Bilgi ve
Eğlence Sistemi / Yardımcı
ısıtıcı anahtarı28Karavan/römork soketiNo.Akım devresi29Bilgi Ekranı /Bilgi ve Eğlence
Sistemi30Şanzıman kontrol modülü31Kombine gösterge32Infotainment sistemi33Karavan/römork soketi34Pasif giriş / Pasif marş modülü
S/B Sigortalar
No.Akım devresi01Elektrikli koltuk anahtarı02Yedek03Elektrik kumandalı camlar ön04Elektrik kumandalı camlar arka05Lojistik modu06Elektrikli koltuk anahtarı07Yedek08Yedek

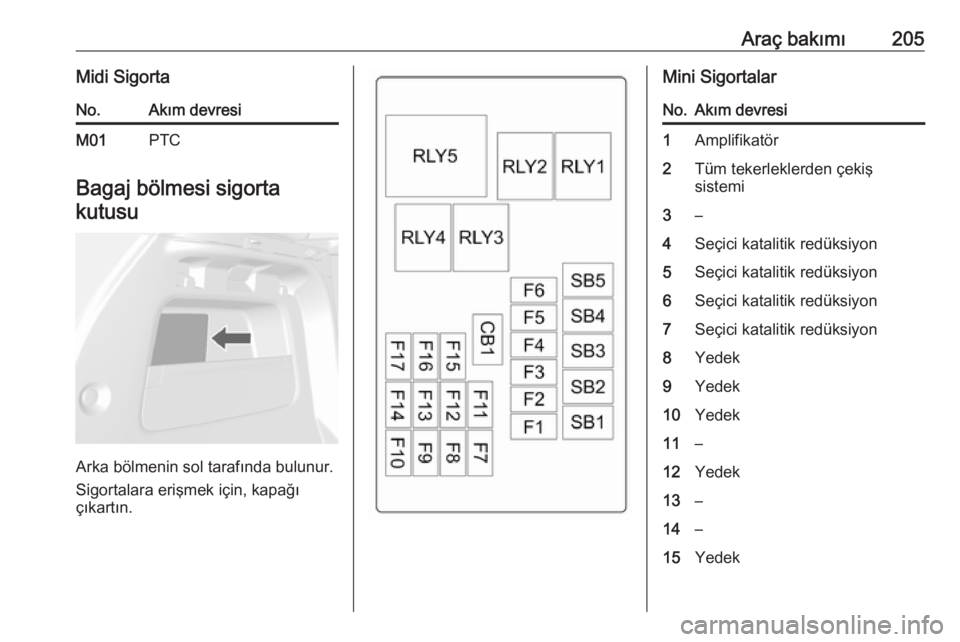

Araç bakımı205Midi SigortaNo.Akım devresiM01PTC
Bagaj bölmesi sigortakutusu
Arka bölmenin sol tarafında bulunur.
Sigortalara erişmek için, kapağı
çıkartın.
Mini SigortalarNo.Akım devresi1Amplifikatör2Tüm tekerleklerden çekiş
sistemi3–4Seçici katalitik redüksiyon5Seçici katalitik redüksiyon6Seçici katalitik redüksiyon7Seçici katalitik redüksiyon8Yedek9Yedek10Yedek11–12Yedek13–14–15Yedek

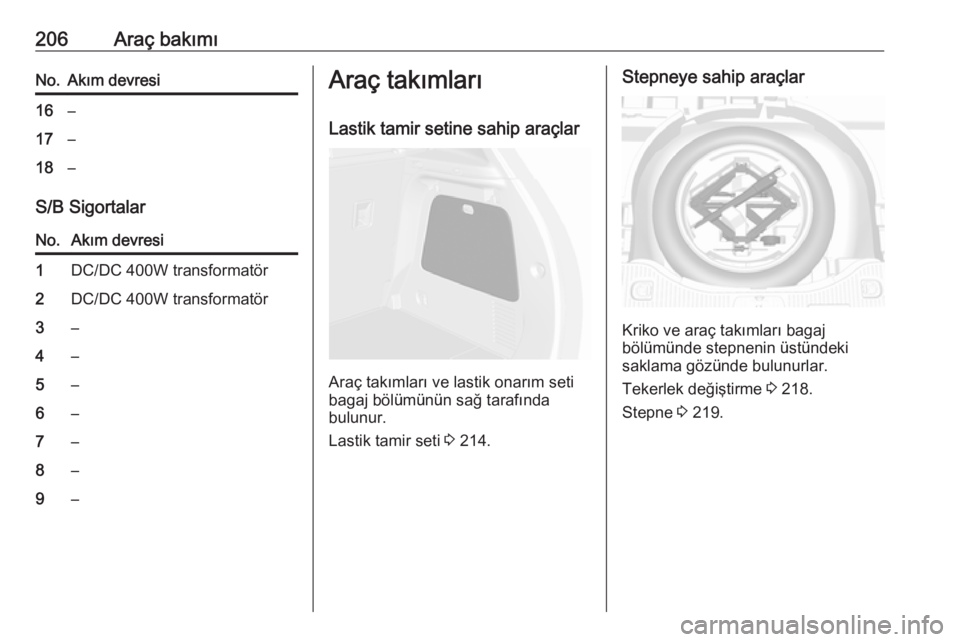

206Araç bakımıNo.Akım devresi16–17–18–
S/B Sigortalar
No.Akım devresi1DC/DC 400W transformatör2DC/DC 400W transformatör3–4–5–6–7–8–9–Araç takımlarıLastik tamir setine sahip araçlar
Araç takımları ve lastik onarım seti
bagaj bölümünün sağ tarafında
bulunur.
Lastik tamir seti 3 214.
Stepneye sahip araçlar
Kriko ve araç takımları bagaj
bölümünde stepnenin üstündeki
saklama gözünde bulunurlar.
Tekerlek değiştirme 3 218.
Stepne 3 219.
