Îngrijirea autovehiculului207Partea dreaptă
1. Scoateţi uşa spaţiului dedepozitare şi setul pentru
depanarea anvelopelor.
2. Scoateţi capacul.
3. Lămpi de poziţie din spate / lămpi
de stop, dacă nu sunt prevăzute
cu LED-uri (1)
Lampă de semnalizare (2)
Lampă de marşarier (3)
4. Scoateţi soclul lămpii. Scoateţi becul şi înlocuiţi-l.
5. Introduceţi soclul becurilor în blocul optic spate. Instalaţi blocul
optic spate în caroserie şi
strângeţi. Închideţi şi cuplaţi
capacele.
6. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.

208Îngrijirea autovehicululuiLuminile pentru plăcuţa deînmatriculare
1. Scoateţi lampa cu ajutorul unei şurubelniţe.
2. Scoateţi soclul becului apăsând în
jos, fără a trage cablul.
Rotiţi soclul becului în sens
antiorar pentru deblocare.
3. Scoateţi becul din soclu şi înlocuiţi-l cu unul nou.
4. Introduceţi soclul becului în carcasa lămpii şi rotiţi-l în sens
orar.
5. Introduceţi carcasa lămpii şi strângeţi cu ajutorul unei
şurubelniţe.
Lampa de ceaţă spate
Becurile sunt accesibile din partea de dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.

Îngrijirea autovehiculului2093. Demontaţi şi înlocuiţi soclulbecului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector şi răsuciţi în sens orar
pentru a cupla.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
O parte din siguranţele principale se găsesc într-o cutie deasupra bornei
pozitive. Dacă este necesar, apelaţi
la un atelier service pentru a le
înlocui.
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.
Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,
citiţi eticheta cutiei respective.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţele de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-le.

210Îngrijirea autovehicululuiCutia cu siguranţe dincompartimentul motor
Cutia cu siguranţe se găseşte în
compartimentului motor.
Desprindeţi capacul, ridicaţi-l şi
scoateţi-l.
Siguranţe miniaturaleNr.Circuit1Trapa2Comutator oglindă retrovizoare
exterioară/Senzor de ploaie/
Geam acţionat electric şofer3–4–5Modulul de comandă a frânei
electrice6Senzorul bateriei inteligente7Sistemul de blocare a coloanei
de direcţie8Modulul de comandă al transmi‐ siei9–10Cameră video retrovizoare/
Oglindă interioară vedere spate/ Comutator far/Far11Ştergătorul de lunetă12Luneta încălzită13Scaun, suport lombar

Îngrijirea autovehiculului211Nr.Circuit14Oglinzile retrovizoare exterioare
încălzite15Modul LPG / Modul comandă
sistem de alimentare cu
combustibil16Încălzirea scaunelor17Modul de comandă al transmi‐
siei R/C/Pompă de apă/Radiator
auxiliar18Modul de comandă a motorului
R/C19Pompa de combustibil20–21Ventilatorul de răcire22–23Bobină de aprindere / Injectoare24Pompa de lichid de spălare25Element de acţionare far26Senzorii de control ai motorului27–28ContactulNr.Circuit29Contactul 1/230Sistemul de eşapament31Faza lungă stânga32Faza lungă dreapta33Modulul de comandă al moto‐
rului34Claxonul35Sistem de aer condiţionat36Proiectoarele de ceaţă
Siguranţe J-cases
Nr.Circuit1Modulul de comandă a frânei
electrice2Ştergătorul de parbriz3Modul electric liniar4Borna de alimentare a cutiei de
siguranţe din panoul de bord5–6Sistemul de încălzire a combus‐
tibilului7DemarorulNr.Circuit8Ventilatorul de răcire9Ventilatorul de răcire10Modulul de comandă al moto‐
rului / Bujia cu incandescenţă11Demarorul
Cutia cu siguranţe din
panoul de bord
La vehiculele cu volan pe stânga,
cutia cu siguranţe interioară se află pe
latura inferioară a panoului de bord,
pe partea şoferului. Pentru a avea acces la siguranţe, demontaţi cutia de

212Îngrijirea autovehicululuidepozitare. Pentru a scoate cutia de
depozitare, deschideţi-l şi trageţi de
el.Siguranţe miniaturaleNr.Circuit1Modulul de control al autovehi‐
culului2Modulul de control al autovehi‐
culului3Modulul de control al autovehi‐
culului4Modulul de control al autovehi‐
culului5Modulul de control al autovehi‐
culului6Modulul de control al autovehi‐
culului7Modulul de control al autovehi‐
culului8Modulul de control al autovehi‐
culului9Contactul10Modulul de diagnosticare de
siguranţă11Conectorul legăturii de date12ClimatizareaNr.Circuit13Hayonul14Modul gateway central15Sistemul de avertizare la
părăsirea benzii de rulare /
Oglinda retrovizoare interioară16Farurile adaptive17Blocare coloană18Modul sistem ultrasonic de asis‐
tenţă la parcare19Modulul de comandă a carose‐
riei / control tensiune reglată20Volanul21–22Bricheta / priza de curent
continuu pentru accesorii (faţă)23Priză brichetă / alimentare elec‐
trică auxiliară CC (consola
centrală spate)24Rezervă25Modul servicii telematice26Volanul încălzit

Îngrijirea autovehiculului213Nr.Circuit27Tablou cu instrumente de bord/
Sistem Infotainment/Comutator
sistem auxiliar de încălzire28Racord remorcă29Afişaj pentru informaţii/Sistemul Infotainment30Modulul de comandă al transmi‐ siei31Panoul de instrumente32Sistemul Infotainment33Racord remorcă34Acces pasiv / Modul de pornire
pasivă
Siguranţe S/B
Nr.Circuit01Comutator scaun acţionat elec‐
tric02Rezervă03Geamurile acţionate electric faţă04Geamurile acţionate electric
spateNr.Circuit05Modul logistic06Comutator scaun acţionat elec‐
tric07Rezervă08Rezervă
Siguranţă midi
Nr.CircuitM01PTC
Cutia de siguranţe din
portbagaj
Amplasată în partea stângă a
compartimentului spate.
Pentru a avea acces la siguranţe,
demontaţi capacul.

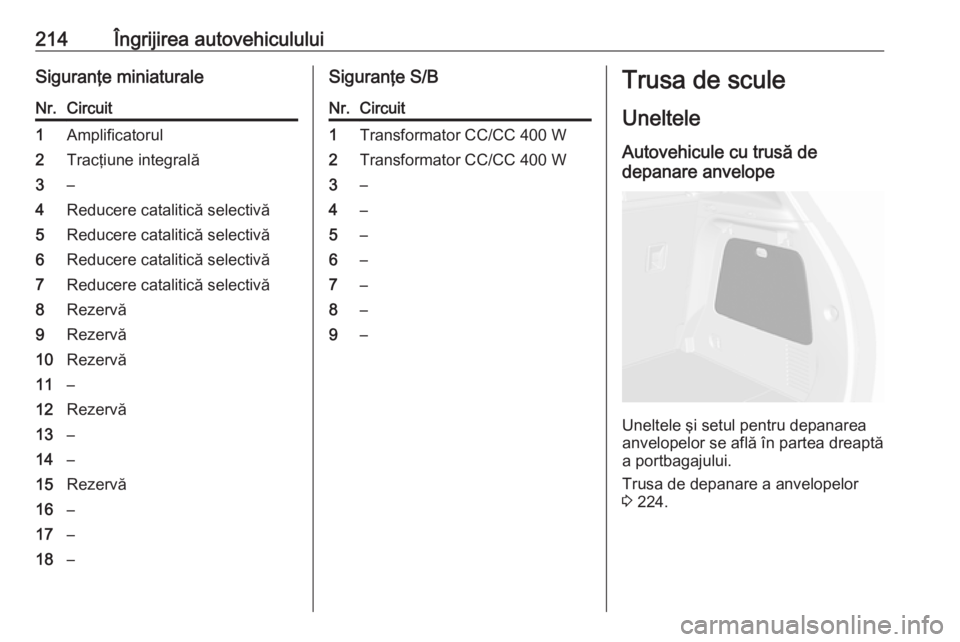

214Îngrijirea autovehicululuiSiguranţe miniaturaleNr.Circuit1Amplificatorul2Tracţiune integrală3–4Reducere catalitică selectivă5Reducere catalitică selectivă6Reducere catalitică selectivă7Reducere catalitică selectivă8Rezervă9Rezervă10Rezervă11–12Rezervă13–14–15Rezervă16–17–18–Siguranţe S/BNr.Circuit1Transformator CC/CC 400 W2Transformator CC/CC 400 W3–4–5–6–7–8–9–Trusa de scule
Uneltele
Autovehicule cu trusă de
depanare anvelope
Uneltele şi setul pentru depanarea
anvelopelor se află în partea dreaptă
a portbagajului.
Trusa de depanare a anvelopelor 3 224.
