2019 OPEL KARL Priručnik za vlasnika (in Croatian)

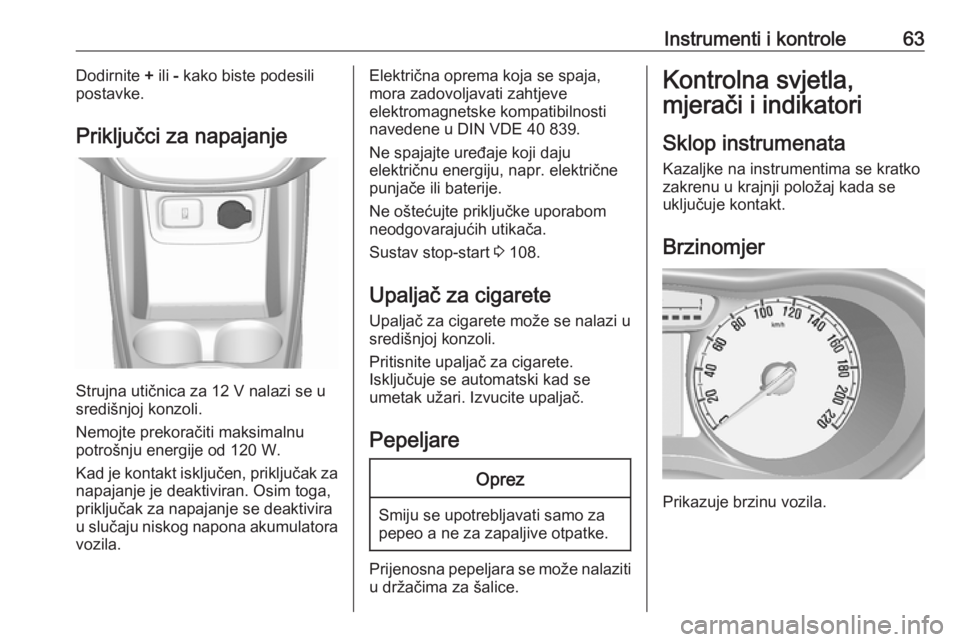

Instrumenti i kontrole63Dodirnite + ili - kako biste podesili
postavke.
Priključci za napajanje
Strujna utičnica za 12 V nalazi se u
središnjoj konzoli.
Nemojte prekoračiti maksimalnu
potrošnju energije od 120 W.
Kad je kontakt isključen, priključak za napajanje je deaktiviran. Osim toga,
priključak za napajanje se deaktivira
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja,
mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, napr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 108.
Upaljač za cigarete Upaljač za cigarete može se nalazi u
središnjoj konzoli.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara se može nalaziti
u držačima za šalice.
Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
Kazaljke na instrumentima se kratko
zakrenu u krajnji položaj kada se
uključuje kontakt.
Brzinomjer
Prikazuje brzinu vozila.

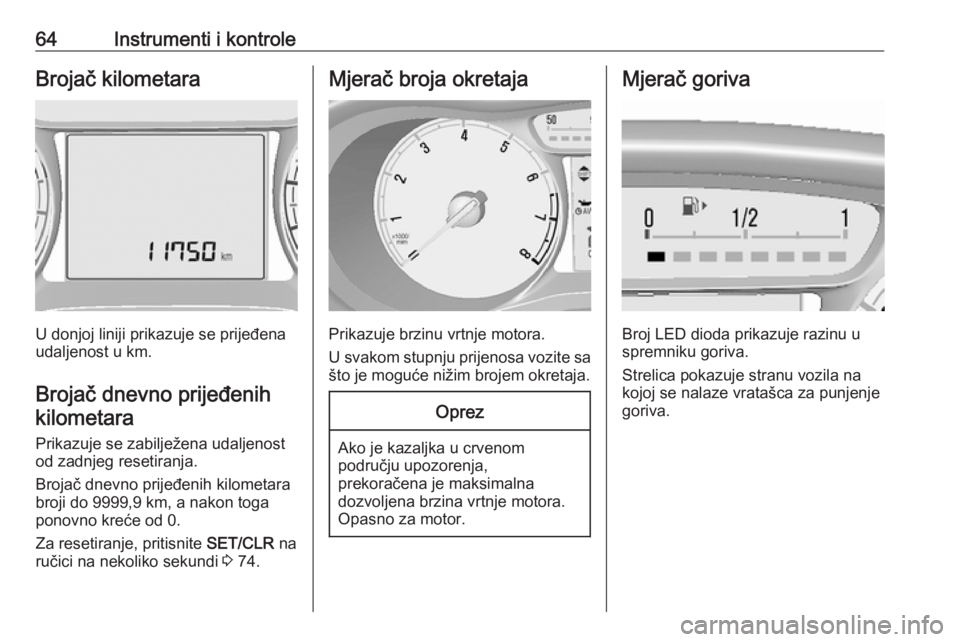

64Instrumenti i kontroleBrojač kilometara
U donjoj liniji prikazuje se prijeđena
udaljenost u km.
Brojač dnevno prijeđenih kilometara
Prikazuje se zabilježena udaljenostod zadnjeg resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999,9 km, a nakon toga
ponovno kreće od 0.
Za resetiranje, pritisnite SET/CLR na
ručici na nekoliko sekundi 3 74.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Broj LED dioda prikazuje razinu u
spremniku goriva.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.

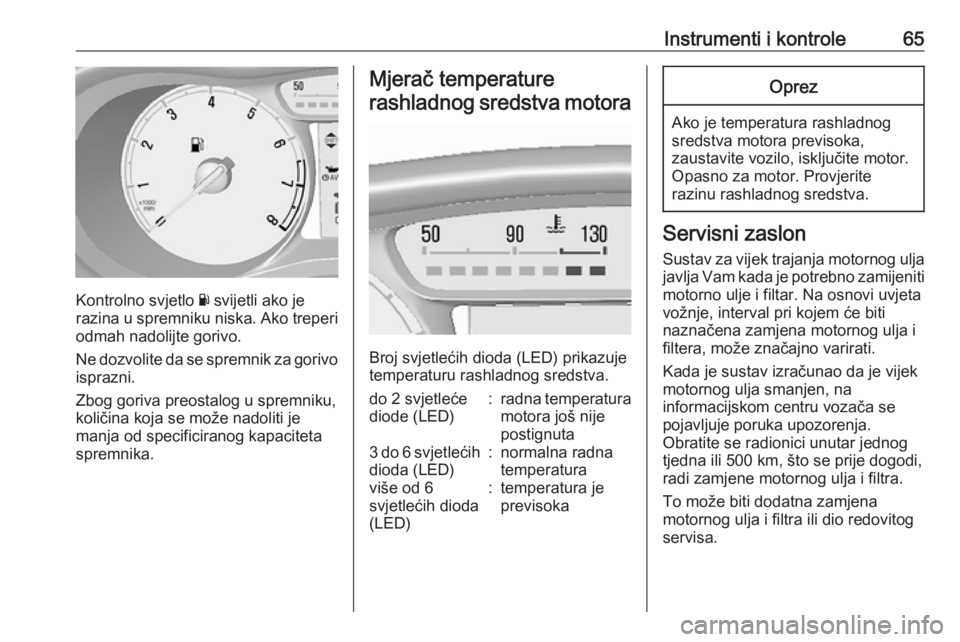

Instrumenti i kontrole65
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Ne dozvolite da se spremnik za gorivo
isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač temperature
rashladnog sredstva motora
Broj svjetlećih dioda (LED) prikazuje
temperaturu rashladnog sredstva.
do 2 svjetleće
diode (LED):radna temperatura
motora još nije
postignuta3 do 6 svjetlećih dioda (LED):normalna radna
temperaturaviše od 6
svjetlećih dioda
(LED):temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav za vijek trajanja motornog ulja
javlja Vam kada je potrebno zamijeniti motorno ulje i filtar. Na osnovi uvjeta
vožnje, interval pri kojem će biti
naznačena zamjena motornog ulja i
filtera, može značajno varirati.
Kada je sustav izračunao da je vijek
motornog ulja smanjen, na
informacijskom centru vozača se
pojavljuje poruka upozorenja.
Obratite se radionici unutar jednog
tjedna ili 500 km, što se prije dogodi, radi zamjene motornog ulja i filtra.
To može biti dodatna zamjena
motornog ulja i filtra ili dio redovitog
servisa.

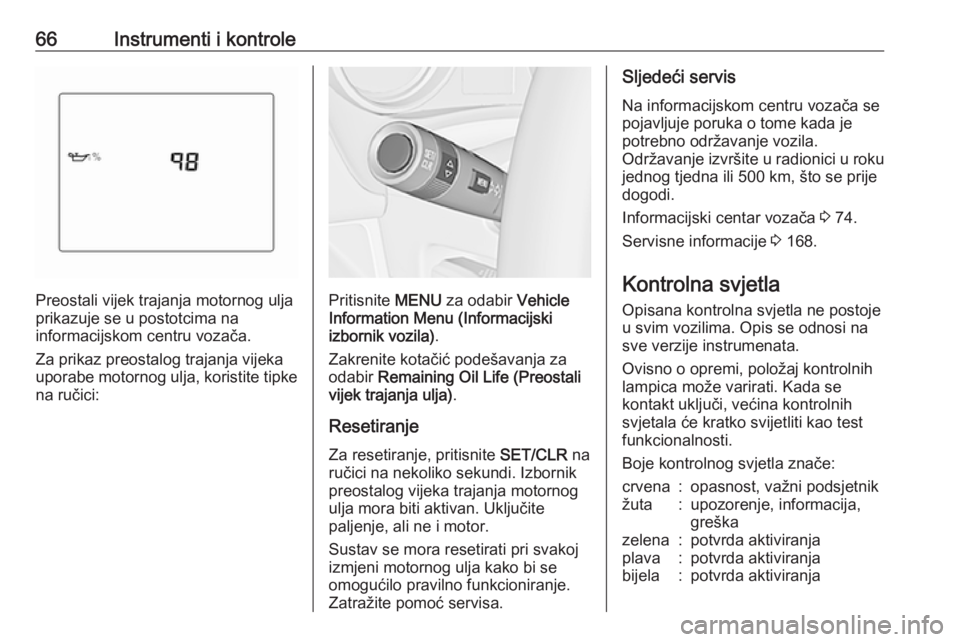

66Instrumenti i kontrole
Preostali vijek trajanja motornog ulja
prikazuje se u postotcima na
informacijskom centru vozača.
Za prikaz preostalog trajanja vijeka
uporabe motornog ulja, koristite tipke
na ručici:Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .
Resetiranje Za resetiranje, pritisnite SET/CLR na
ručici na nekoliko sekundi. Izbornik preostalog vijeka trajanja motornog
ulja mora biti aktivan. Uključite
paljenje, ali ne i motor.
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć servisa.
Sljedeći servis
Na informacijskom centru vozača se
pojavljuje poruka o tome kada je
potrebno održavanje vozila.
Održavanje izvršite u radionici u roku
jednog tjedna ili 500 km, što se prije
dogodi.
Informacijski centar vozača 3 74.
Servisne informacije 3 168.
Kontrolna svjetla Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata.
Ovisno o opremi, položaj kontrolnih
lampica može varirati. Kada se
kontakt uključi, većina kontrolnih
svjetala će kratko svijetliti kao test
funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

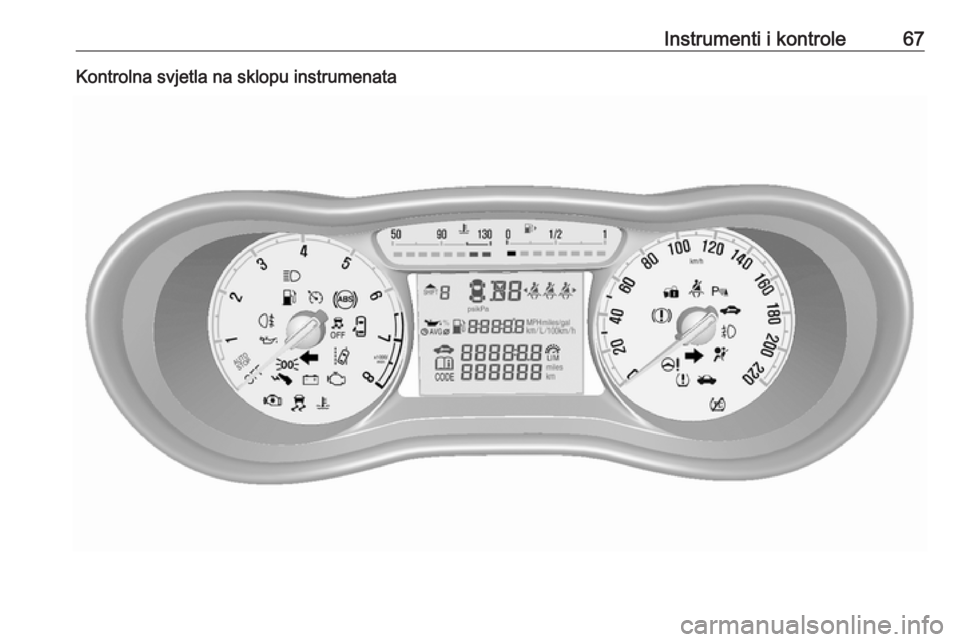

Instrumenti i kontrole67Kontrolna svjetla na sklopu instrumenata

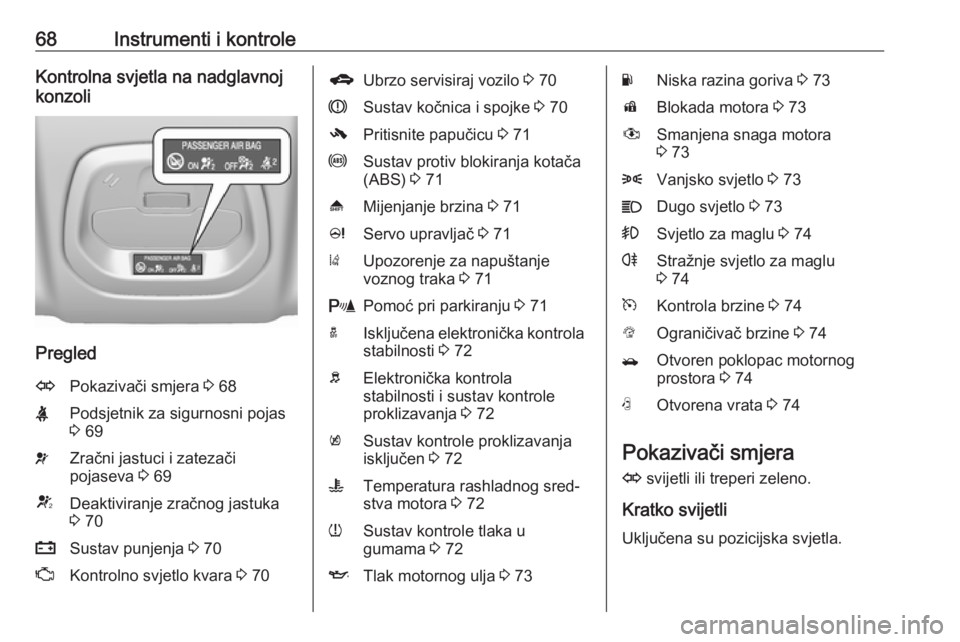

68Instrumenti i kontroleKontrolna svjetla na nadglavnoj
konzoli
Pregled
OPokazivači smjera 3 68XPodsjetnik za sigurnosni pojas
3 69vZračni jastuci i zatezači
pojaseva 3 69VDeaktiviranje zračnog jastuka
3 70pSustav punjenja 3 70ZKontrolno svjetlo kvara 3 70gUbrzo servisiraj vozilo 3 70RSustav kočnica i spojke 3 70-Pritisnite papučicu 3 71uSustav protiv blokiranja kotača
(ABS) 3 71[Mijenjanje brzina 3 71cServo upravljač 3 71)Upozorenje za napuštanje
voznog traka 3 71rPomoć pri parkiranju 3 71aIsključena elektronička kontrola
stabilnosti 3 72bElektronička kontrola
stabilnosti i sustav kontrole
proklizavanja 3 72kSustav kontrole proklizavanja
isključen 3 72WTemperatura rashladnog sred‐
stva motora 3 72wSustav kontrole tlaka u
gumama 3 72ITlak motornog ulja 3 73YNiska razina goriva 3 73dBlokada motora 3 73#Smanjena snaga motora
3 738Vanjsko svjetlo 3 73CDugo svjetlo 3 73>Svjetlo za maglu 3 74rStražnje svjetlo za maglu
3 74mKontrola brzine 3 74LOgraničivač brzine 3 74/Otvoren poklopac motornog
prostora 3 74NOtvorena vrata 3 74
Pokazivači smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.

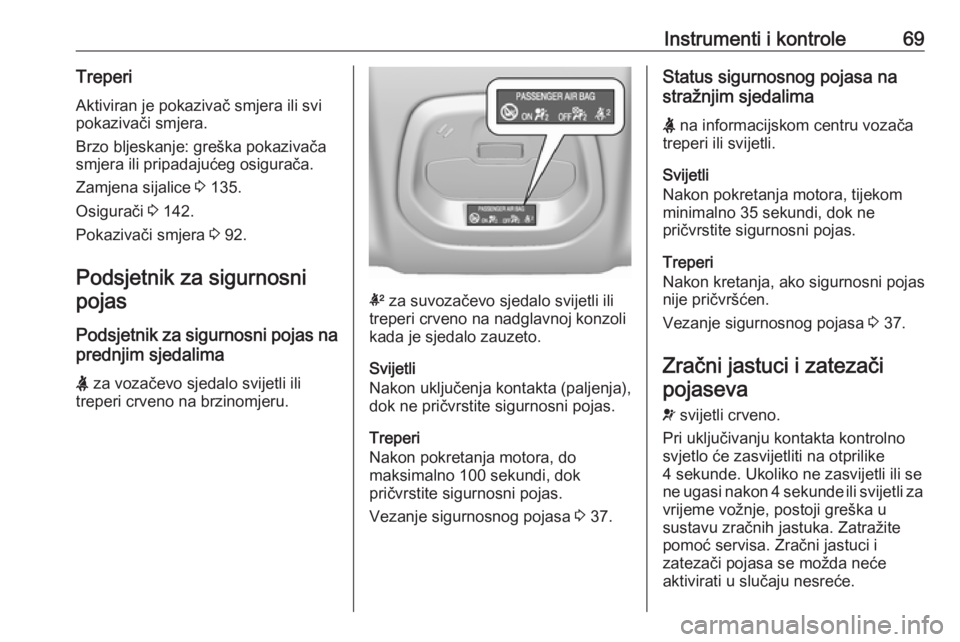

Instrumenti i kontrole69Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo bljeskanje: greška pokazivača
smjera ili pripadajućeg osigurača.
Zamjena sijalice 3 135.
Osigurači 3 142.
Pokazivači smjera 3 92.
Podsjetnik za sigurnosni pojas
Podsjetnik za sigurnosni pojas na
prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno na brzinomjeru.
k za suvozačevo sjedalo svijetli ili
treperi crveno na nadglavnoj konzoli
kada je sjedalo zauzeto.
Svijetli
Nakon uključenja kontakta (paljenja),
dok ne pričvrstite sigurnosni pojas.
Treperi
Nakon pokretanja motora, do
maksimalno 100 sekundi, dok
pričvrstite sigurnosni pojas.
Vezanje sigurnosnog pojasa 3 37.
Status sigurnosnog pojasa na
stražnjim sjedalima
X na informacijskom centru vozača
treperi ili svijetli.
Svijetli
Nakon pokretanja motora, tijekom
minimalno 35 sekundi, dok ne
pričvrstite sigurnosni pojas.
Treperi
Nakon kretanja, ako sigurnosni pojas
nije pričvršćen.
Vezanje sigurnosnog pojasa 3 37.
Zračni jastuci i zatezači pojaseva
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se ne ugasi nakon 4 sekunde ili svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć servisa. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.

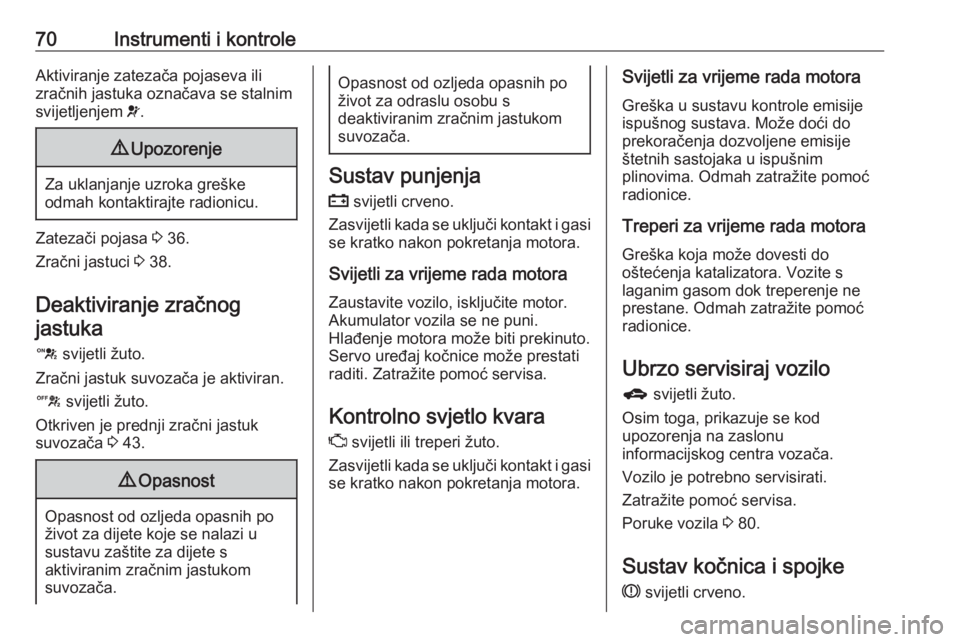

70Instrumenti i kontroleAktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa 3 36.
Zračni jastuci 3 38.
Deaktiviranje zračnog jastuka
d svijetli žuto.
Zračni jastuk suvozača je aktiviran.
c svijetli žuto.
Otkriven je prednji zračni jastuk
suvozača 3 43.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilog svijetli žuto.
Osim toga, prikazuje se kod
upozorenja na zaslonu
informacijskog centra vozača.
Vozilo je potrebno servisirati.
Zatražite pomoć servisa.
Poruke vozila 3 80.
Sustav kočnica i spojke R svijetli crveno.
