2019 OPEL KARL Priručnik za vlasnika (in Croatian)

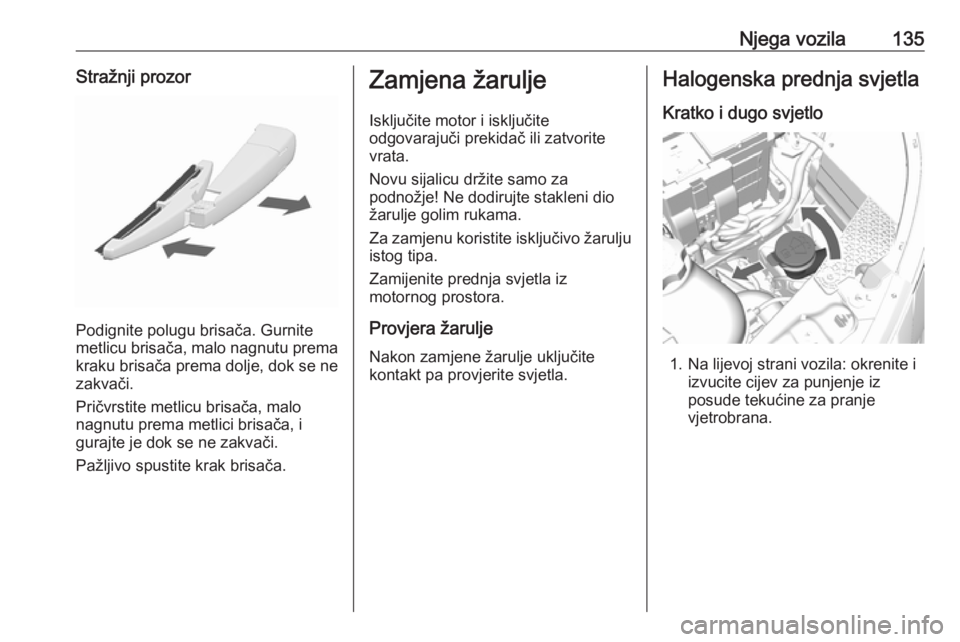

Njega vozila135Stražnji prozor
Podignite polugu brisača. Gurnite
metlicu brisača, malo nagnutu prema
kraku brisača prema dolje, dok se ne
zakvači.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.
Zamjena žarulje
Isključite motor i isključite
odgovarajuči prekidač ili zatvorite
vrata.
Novu sijalicu držite samo za
podnožje! Ne dodirujte stakleni dio
žarulje golim rukama.
Za zamjenu koristite isključivo žarulju istog tipa.
Zamijenite prednja svjetla iz
motornog prostora.
Provjera žarulje Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.Halogenska prednja svjetla
Kratko i dugo svjetlo
1. Na lijevoj strani vozila: okrenite i izvucite cijev za punjenje iz
posude tekućine za pranje
vjetrobrana.

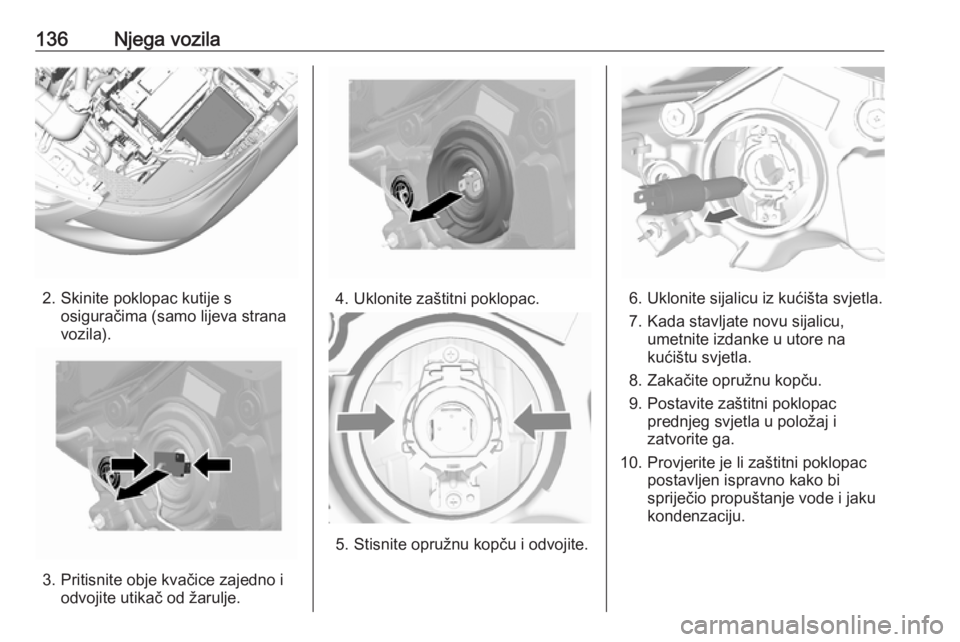

136Njega vozila
2. Skinite poklopac kutije sosiguračima (samo lijeva strana
vozila).
3. Pritisnite obje kvačice zajedno i odvojite utikač od žarulje.
4. Uklonite zaštitni poklopac.
5. Stisnite opružnu kopču i odvojite.
6. Uklonite sijalicu iz kućišta svjetla.
7. Kada stavljate novu sijalicu, umetnite izdanke u utore na
kućištu svjetla.
8. Zakačite opružnu kopču.
9. Postavite zaštitni poklopac prednjeg svjetla u položaj i
zatvorite ga.
10. Provjerite je li zaštitni poklopac postavljen ispravno kako bi
spriječio propuštanje vode i jaku
kondenzaciju.

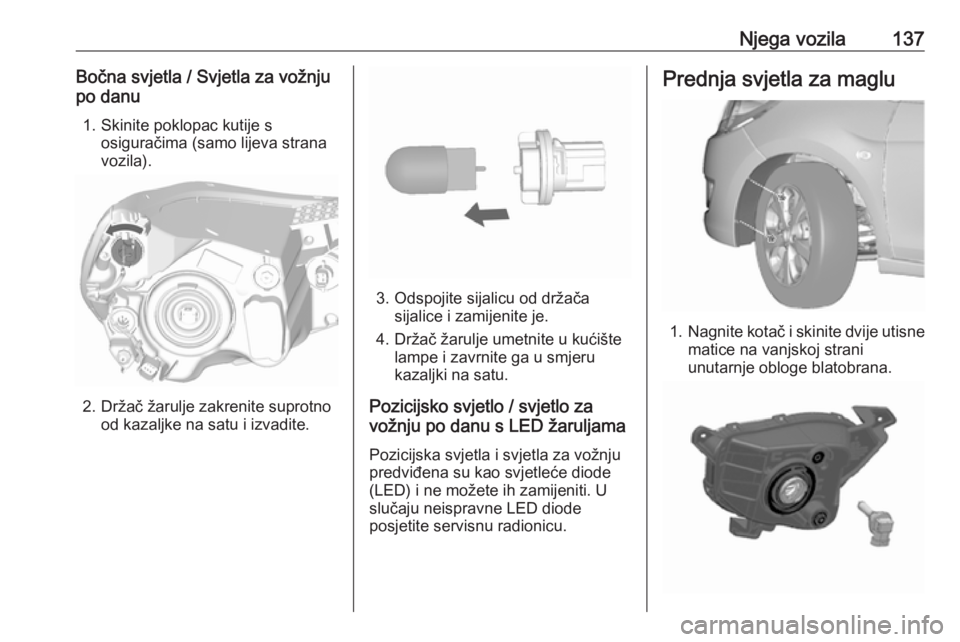

Njega vozila137Bočna svjetla / Svjetla za vožnju
po danu
1. Skinite poklopac kutije s osiguračima (samo lijeva strana
vozila).
2. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite.
3. Odspojite sijalicu od držačasijalice i zamijenite je.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Pozicijsko svjetlo / svjetlo za
vožnju po danu s LED žaruljama
Pozicijska svjetla i svjetla za vožnju
predviđena su kao svjetleće diode
(LED) i ne možete ih zamijeniti. U
slučaju neispravne LED diode
posjetite servisnu radionicu.
Prednja svjetla za maglu
1. Nagnite kotač i skinite dvije utisne
matice na vanjskoj strani
unutarnje obloge blatobrana.

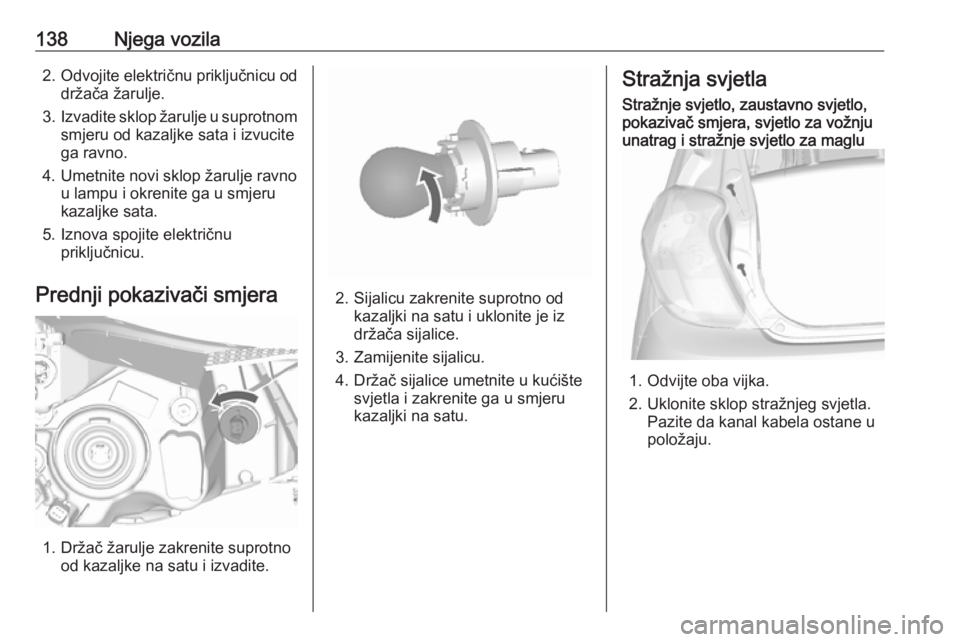

138Njega vozila2.Odvojite električnu priključnicu od
držača žarulje.
3. Izvadite sklop žarulje u suprotnom
smjeru od kazaljke sata i izvucite
ga ravno.
4. Umetnite novi sklop žarulje ravno u lampu i okrenite ga u smjeru
kazaljke sata.
5. Iznova spojite električnu priključnicu.
Prednji pokazivači smjera
1. Držač žarulje zakrenite suprotno od kazaljke na satu i izvadite.
2. Sijalicu zakrenite suprotno odkazaljki na satu i uklonite je iz
držača sijalice.
3. Zamijenite sijalicu.
4. Držač sijalice umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljki na satu.
Stražnja svjetlaStražnje svjetlo, zaustavno svjetlo,
pokazivač smjera, svjetlo za vožnju
unatrag i stražnje svjetlo za maglu
1. Odvijte oba vijka.
2. Uklonite sklop stražnjeg svjetla. Pazite da kanal kabela ostane u
položaju.

Njega vozila139
3. stražnje svjetlo/zaustavno svjetlo1
pokazivač smjera 2
stražnje svjetlo 3
svjetlo za vožnju unatrag
(suvozačeva strana) / stražnje
svjetlo za maglu (vozačeva
strana) 4.4. Okrenite držač žarulje u
suprotnom smjeru od kazaljke
sata.
5. Izvadite držač sijalice. Žarulju lagano gurnite u priključak,
zakrenite je suprotno od kazaljki
na satu, izvadite i zamijenite
žarulju.
6. Umetnite držač sijalice u sklop stražnjeg svjetla i učvrstite ga
vijcima.
Spojite priključak ožičenja.
Ugradite sklop stražnjeg svjetla
na karoseriju i zategnite vijke.
Zatvorite i učvrstite poklopce.
7. Uključite kontakt, koristite i provjerite sva svjetla.

140Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo prema naprijed i izvucite ga iz prednjeg
blatobrana sa stražnjim krajem.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite prednji kraj u prednji blatobran, klizno pomaknite
prema naprijed i umetnite stražnji
kraj.
Središnje visoko
postavljeno kočno svjetlo
Zamjenu LED-dioda prepustite
radionici.

Njega vozila141Svjetlo registarske pločice
1. Odvijte oba vijka.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
3. Izvadite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje u kućište žarulje i okrenite u smjeru
kazaljke na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
1. Za vađenje, izdignite suprotnu stranu prekidača svjetla koristeći
plosnati odvijač. (Pazite da ne
napravite ogrebotine.)
2. Izvadite sijalicu.
3. Zamijenite sijalicu.
4. Ponovno ugradite sklop prednjeg svjetla.
Svjetlo prtljažnika
1. Svjetlo izdignite iz ležišta pomoću
odvijača.
2. Izvadite žarulju.
3. Umetnite novu žarulju.
4. Ugradite svjetlo.
Osvjetljenje ploče s instrumentima
Žarulje treba zamijeniti radionica.

142Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● U prednjem lijevom dijelu prostora motora.
● Na vozačevoj strani, iza poklopca
u ploči s instrumentima.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.U vozilu se nalaze različite vrste
osigurača. Neki tipovi osigurača u
vozilu mogu se razlikovati od onih na
slici.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
