2019 OPEL CROSSLAND X Manuale di uso e manutenzione (in Italian)

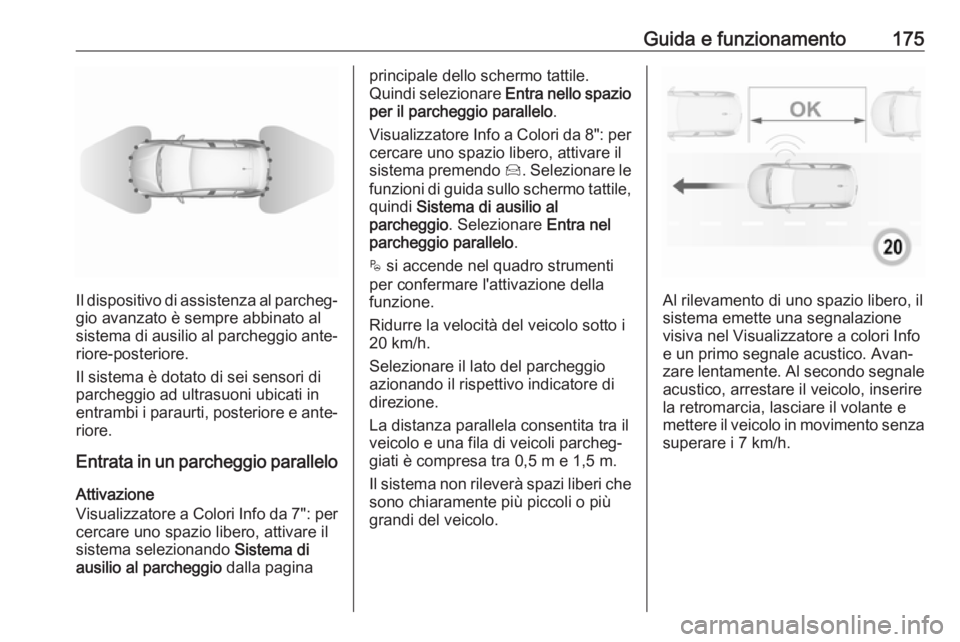

Guida e funzionamento175
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al sistema di ausilio al parcheggio ante‐ riore-posteriore.
Il sistema è dotato di sei sensori di
parcheggio ad ultrasuoni ubicati in
entrambi i paraurti, posteriore e ante‐ riore.
Entrata in un parcheggio parallelo
Attivazione
Visualizzatore a Colori Info da 7": per cercare uno spazio libero, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Entra nello spazio
per il parcheggio parallelo .
Visualizzatore Info a Colori da 8": per cercare uno spazio libero, attivare il
sistema premendo Í. Selezionare le
funzioni di guida sullo schermo tattile,
quindi Sistema di ausilio al
parcheggio . Selezionare Entra nel
parcheggio parallelo .
$ si accende nel quadro strumenti
per confermare l'attivazione della
funzione.
Ridurre la velocità del veicolo sotto i 20 km/h.
Selezionare il lato del parcheggio azionando il rispettivo indicatore di
direzione.
La distanza parallela consentita tra il
veicolo e una fila di veicoli parcheg‐
giati è compresa tra 0,5 m e 1,5 m.
Il sistema non rileverà spazi liberi che
sono chiaramente più piccoli o più
grandi del veicolo.
Al rilevamento di uno spazio libero, il sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e un primo segnale acustico. Avan‐
zare lentamente. Al secondo segnale
acustico, arrestare il veicolo, inserire
la retromarcia, lasciare il volante e
mettere il veicolo in movimento senza superare i 7 km/h.

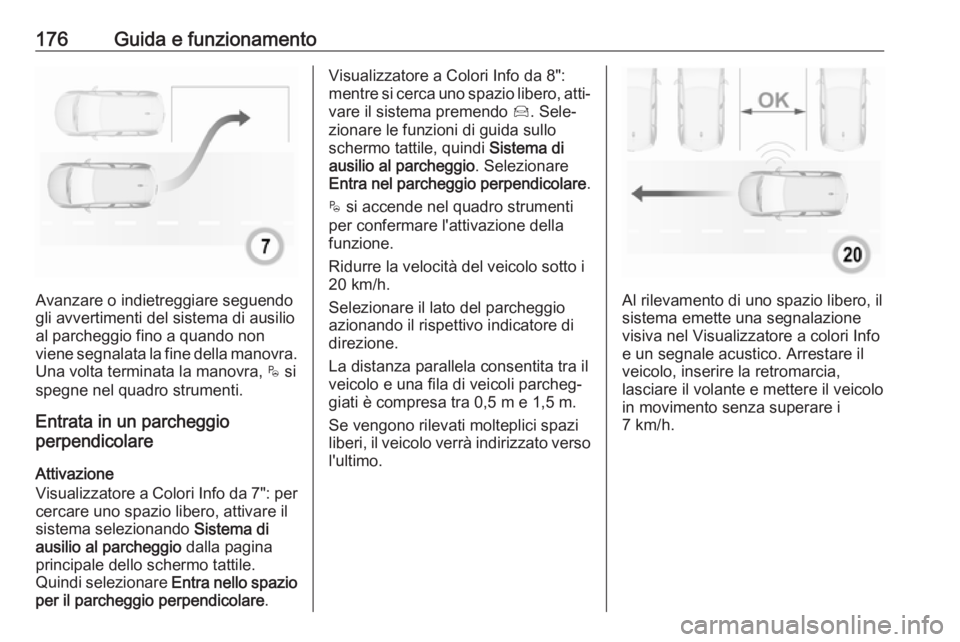

176Guida e funzionamento
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio fino a quando non
viene segnalata la fine della manovra. Una volta terminata la manovra, $ si
spegne nel quadro strumenti.
Entrata in un parcheggio
perpendicolare
Attivazione
Visualizzatore a Colori Info da 7": per cercare uno spazio libero, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Entra nello spazio
per il parcheggio perpendicolare .
Visualizzatore a Colori Info da 8":
mentre si cerca uno spazio libero, atti‐ vare il sistema premendo Í. Sele‐
zionare le funzioni di guida sullo
schermo tattile, quindi Sistema di
ausilio al parcheggio . Selezionare
Entra nel parcheggio perpendicolare .
$ si accende nel quadro strumenti
per confermare l'attivazione della
funzione.
Ridurre la velocità del veicolo sotto i
20 km/h.
Selezionare il lato del parcheggio
azionando il rispettivo indicatore di
direzione.
La distanza parallela consentita tra il
veicolo e una fila di veicoli parcheg‐
giati è compresa tra 0,5 m e 1,5 m.
Se vengono rilevati molteplici spazi
liberi, il veicolo verrà indirizzato verso l'ultimo.
Al rilevamento di uno spazio libero, il
sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e un segnale acustico. Arrestare il
veicolo, inserire la retromarcia,
lasciare il volante e mettere il veicolo
in movimento senza superare i
7 km/h.

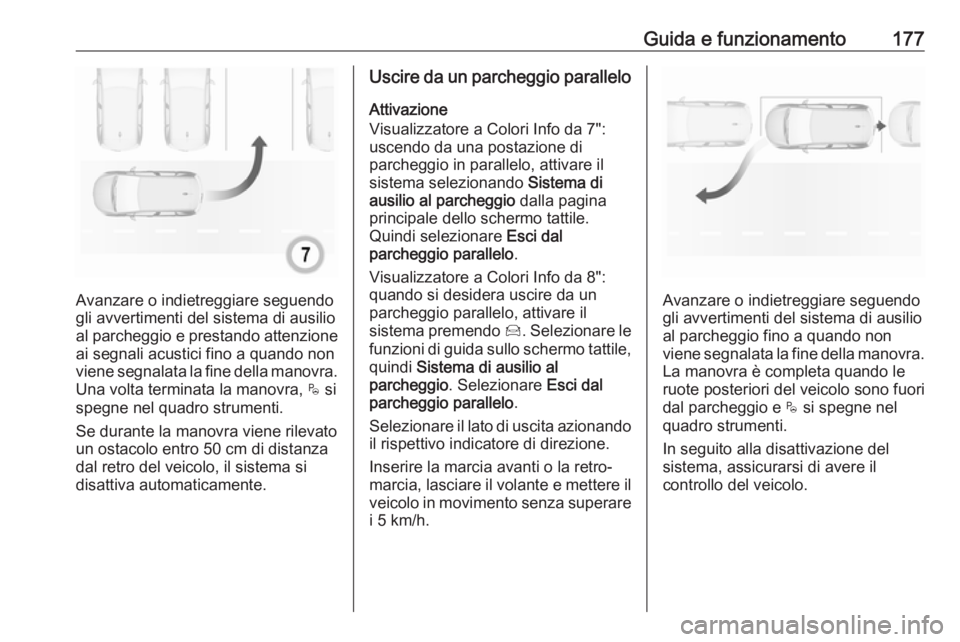

Guida e funzionamento177
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio e prestando attenzione ai segnali acustici fino a quando non
viene segnalata la fine della manovra.
Una volta terminata la manovra, $ si
spegne nel quadro strumenti.
Se durante la manovra viene rilevato
un ostacolo entro 50 cm di distanza
dal retro del veicolo, il sistema si
disattiva automaticamente.
Uscire da un parcheggio parallelo
Attivazione
Visualizzatore a Colori Info da 7":
uscendo da una postazione di
parcheggio in parallelo, attivare il
sistema selezionando Sistema di
ausilio al parcheggio dalla pagina
principale dello schermo tattile.
Quindi selezionare Esci dal
parcheggio parallelo .
Visualizzatore a Colori Info da 8":
quando si desidera uscire da un
parcheggio parallelo, attivare il
sistema premendo Í. Selezionare le
funzioni di guida sullo schermo tattile,
quindi Sistema di ausilio al
parcheggio . Selezionare Esci dal
parcheggio parallelo .
Selezionare il lato di uscita azionando il rispettivo indicatore di direzione.
Inserire la marcia avanti o la retro‐
marcia, lasciare il volante e mettere il veicolo in movimento senza superare
i 5 km/h.
Avanzare o indietreggiare seguendo
gli avvertimenti del sistema di ausilio
al parcheggio fino a quando non
viene segnalata la fine della manovra. La manovra è completa quando le
ruote posteriori del veicolo sono fuori
dal parcheggio e $ si spegne nel
quadro strumenti.
In seguito alla disattivazione del
sistema, assicurarsi di avere il
controllo del veicolo.

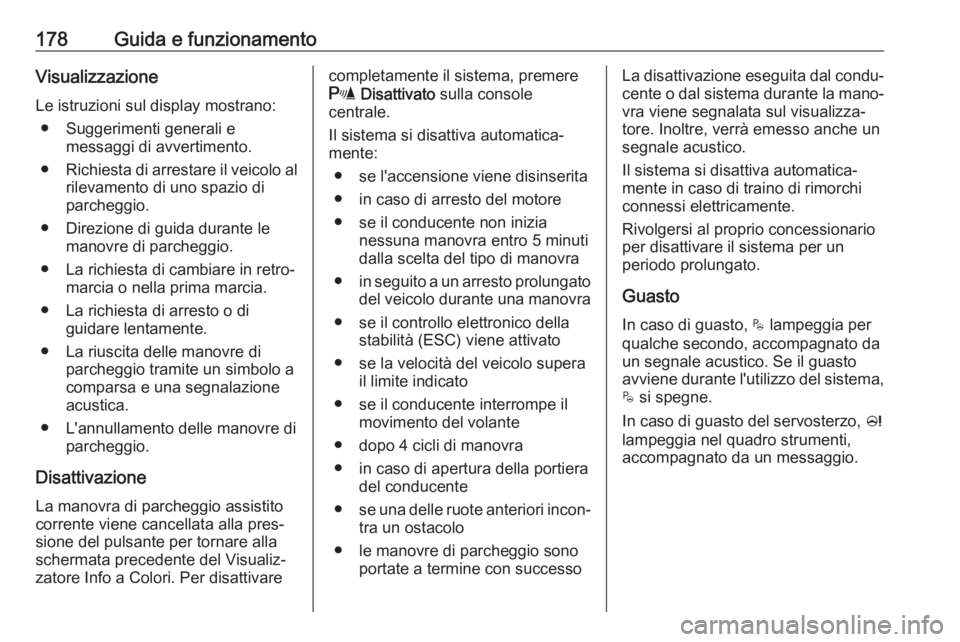

178Guida e funzionamentoVisualizzazione
Le istruzioni sul display mostrano: ● Suggerimenti generali e messaggi di avvertimento.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.
● Direzione di guida durante le manovre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o nella prima marcia.
● La richiesta di arresto o di guidare lentamente.
● La riuscita delle manovre di parcheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.
Disattivazione
La manovra di parcheggio assistito
corrente viene cancellata alla pres‐
sione del pulsante per tornare alla
schermata precedente del Visualiz‐
zatore Info a Colori. Per disattivarecompletamente il sistema, premere
r Disattivato sulla console
centrale.
Il sistema si disattiva automatica‐
mente:
● se l'accensione viene disinserita● in caso di arresto del motore ● se il conducente non inizia nessuna manovra entro 5 minuti
dalla scelta del tipo di manovra
● in seguito a un arresto prolungato
del veicolo durante una manovra
● se il controllo elettronico della stabilità (ESC) viene attivato
● se la velocità del veicolo supera il limite indicato
● se il conducente interrompe il movimento del volante
● dopo 4 cicli di manovra
● in caso di apertura della portiera del conducente
● se una delle ruote anteriori incon‐
tra un ostacolo
● le manovre di parcheggio sono portate a termine con successoLa disattivazione eseguita dal condu‐cente o dal sistema durante la mano‐vra viene segnalata sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
Rivolgersi al proprio concessionario
per disattivare il sistema per un
periodo prolungato.
Guasto In caso di guasto, $ lampeggia per
qualche secondo, accompagnato da
un segnale acustico. Se il guasto
avviene durante l'utilizzo del sistema,
$ si spegne.
In caso di guasto del servosterzo, c
lampeggia nel quadro strumenti,
accompagnato da un messaggio.

Guida e funzionamento1799Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.
Attenzione
Il sistema può non funzionare
correttamente se i sensori sono
coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile o
persino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistema
inizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Allarme angolo morto laterale
Il sistema di allarme angolo morto
laterale rileva e segnala oggetti su
entrambi i lati del veicolo, entro una
certa zona "di angolo morto". Il
sistema mostra un segnale visivo in
ogni specchietto esterno quando si
rilevano oggetti che potrebbero non
essere visibili negli specchietti interni
ed esterni.

180Guida e funzionamentoL'allarme angolo morto laterale usa
alcuni sensori del dispositivo di assi‐
stenza al parcheggio avanzato ubicati nel parabrezza anteriore e posteriore
su entrambi i lati del veicolo.9 Avvertenza
L'allarme dell'angolo morto late‐
rale non sostituisce la visione del
conducente.
Il sistema non rileva:
● ceicoli fuori dalle zone dell'an‐ golo morto laterale in avvicina‐mento rapido
● pedoni, ciclisti o animali Prima di cambiare corsia, control‐
lare sempre tutti gli specchietti,
guardarsi alle spalle e utilizzare
l'indicatore di direzione.
Attivazione
Visualizzatore Info a colori da 7":
selezionare Sorveglianza angoli
morti sul Visualizzatore Info e attivare
la funzione.
Visualizzatore a colori Info da 8":
premere Í. Selezionare le funzioni di
guida sul Visualizzatore Info, quindi
Monitoraggio angolo morto laterale .
Attivare la funzione.
La spia B si accende fissa in verde
nel quadro strumenti per confermare l'attivazione della funzione.
Funzionamento
Se il sistema rileva un veicolo nell'an‐
golo morto laterale durante la marcia
in avanti, un LED si accende nel
rispettivo specchietto.
Il LED si accende immediatamente
quando si viene sorpassati.
Il LED si accende dopo un intervallo
di tempo quando si sorpassa lenta‐
mente un altro veicolo.
Condizioni di funzionamento Le seguenti condizioni devono esseresoddisfatte perché il sistema funzioni
correttamente:
● tutti i veicoli devono procedere nella stessa direzione di marcia e
in carreggiate adiacenti
● la velocità del proprio veicolo è compresa tra 12 e 140 km/h
● si sorpassa un altro veicolo con una differenza di velocità infe‐
riore ai 10 km/h
● si viene sorpassati da un altro veicolo con una differenza di
velocità inferiore ai 25 km/h
● il flusso del traffico è normale
● guida su una strada dritta o leggermente curva
● il veicolo non sta trainando un rimorchio

Guida e funzionamento181Nelle seguenti situazioni non vi sarà
nessun avvertimento:
● in presenza di oggetti statici, ad es. veicoli parcheggiati, barriere,lampioni, segnali stradali
● con veicoli provenienti dalla dire‐
zione opposta
● mentre si guida su una strada con molte curve o in un una curva
stretta
● quando si sorpassa o si viene sorpassati da un veicolo partico‐
larmente lungo, ad es. autocarri
o autobus, che sia contempora‐
neamente rilevato nell'angolo
morto laterale e presente nel
campo visivo anteriore del
conducente
● in caso di traffico particolarmente
intenso: i veicoli rilevati davanti e dietro vengono scambiati per unautocarro o un oggetto statico
● se il sorpasso è troppo rapidoDisattivazione
Il sistema si può disattivare nel menu di personalizzazione del veicolo
3 108. B si spegne nel quadro stru‐
menti. Inoltre, verrà emesso anche un
segnale acustico
Lo stato del sistema rimane in memo‐ ria quando il motore viene spento.
Il sistema si disattiva automatica‐
mente in caso di traino di rimorchi
connessi elettricamente.
In condizioni atmosferiche avverse,
come in caso di pioggia forte,
possono verificarsi dei falsi positivi.
Guasto
In caso di guasto, B lampeggia per un
breve periodo di tempo nel quadro
strumenti, accompagnato da R e
dalla visualizzazione di un messag‐ gio. Recarsi presso un concessiona‐
rio o un'officina autorizzata per effet‐
tuare un controllo del sistema.Sistema di visione
panoramica
Questo sistema consente la vista dei
dintorni del veicolo, visualizzata come un'immagine di quasi 180° nel Visua‐lizzatore Info, simile alla vista a volo
d'uccello.
Il sistema utilizza: ● videocamera posteriore, montata
nella targa
● sensori di parcheggio a ultra‐ suoni montati sul paraurti poste‐
riore
La schermata del Visualizzatore Info
si divide in due parti: a destra c'è la
visione dall'alto del veicolo e a sinistra c'è la visione ripresa dalla parte
posteriore. I sensori di parcheggio
completano le informazioni della
visione dall'alto del veicolo.
Attivazione
Il sistema di visione panoramica si
attiva:
● con l'innesto della retromarcia
● guidando a una velocità inferiore a 10 km/h

182Guida e funzionamentoFunzionamento
Per la parte sinistra del display si
possono scegliere diversi tipi di
visione. Il tipo di visione si può
cambiare in qualsiasi momento
durante una manovra premendo
sull'area tattile in basso a sinistra del
display:
● Vista posteriore
● Modalità Auto
● Visione zoom ● Visione a 180°
Il display si aggiorna immediatamente per corrispondere al tipo di visione
selezionato.
La modalità Auto è l'impostazione
predefinita. Quando questa modalità
è attiva, il sistema seleziona la visione
migliore da mostrare, standard o
zoom, a seconda delle informazioni
ricevute dai sensori di parcheggio.
Lo stato di questo sistema non rimane
in memoria quando l'accensione
viene disinserita.
Vista posteriore
L'area dietro al veicolo viene mostrata
sullo schermo. Le linee verticali corri‐
spondono alla larghezza del veicolo
con gli specchietti aperti. La direzione delle linee cambia a seconda della
posizione del volante.
La prima linea orizzontale rappre‐
senta una distanza di circa 30 cm dal
bordo del paraurti posteriore. Le linee orizzontali superiori rappresentano
rispettivamente una distanza di circa
1 e 2 m dal bordo del paraurti poste‐
riore.
Questa visione è disponibile in moda‐ lità Auto o nel menu di selezione delle
visioni.
Modalità Auto
Questa modalità è l'impostazione
predefinita. Tramite i sensori nel
paraurti posteriore, la vista automa‐
tica cambia dalla visione posteriore a quella dall'alto se ci si avvicina ad unostacolo durante la manovra.
