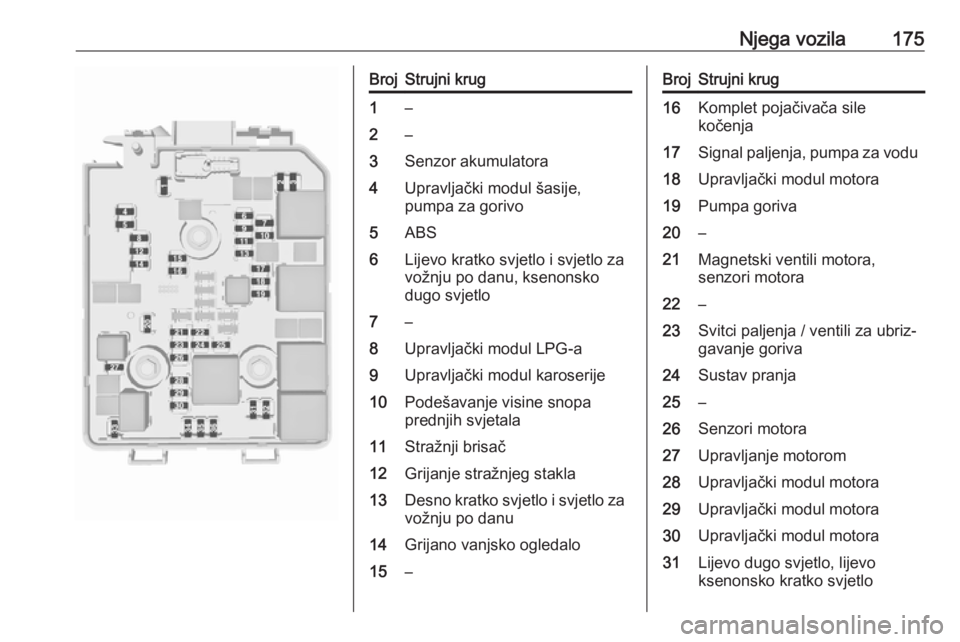

Njega vozila175BrojStrujni krug1–2–3Senzor akumulatora4Upravljački modul šasije,
pumpa za gorivo5ABS6Lijevo kratko svjetlo i svjetlo za
vožnju po danu, ksenonsko
dugo svjetlo7–8Upravljački modul LPG-a9Upravljački modul karoserije10Podešavanje visine snopa
prednjih svjetala11Stražnji brisač12Grijanje stražnjeg stakla13Desno kratko svjetlo i svjetlo za
vožnju po danu14Grijano vanjsko ogledalo15–BrojStrujni krug16Komplet pojačivača sile
kočenja17Signal paljenja, pumpa za vodu18Upravljački modul motora19Pumpa goriva20–21Magnetski ventili motora,
senzori motora22–23Svitci paljenja / ventili za ubriz‐
gavanje goriva24Sustav pranja25–26Senzori motora27Upravljanje motorom28Upravljački modul motora29Upravljački modul motora30Upravljački modul motora31Lijevo dugo svjetlo, lijevo
ksenonsko kratko svjetlo

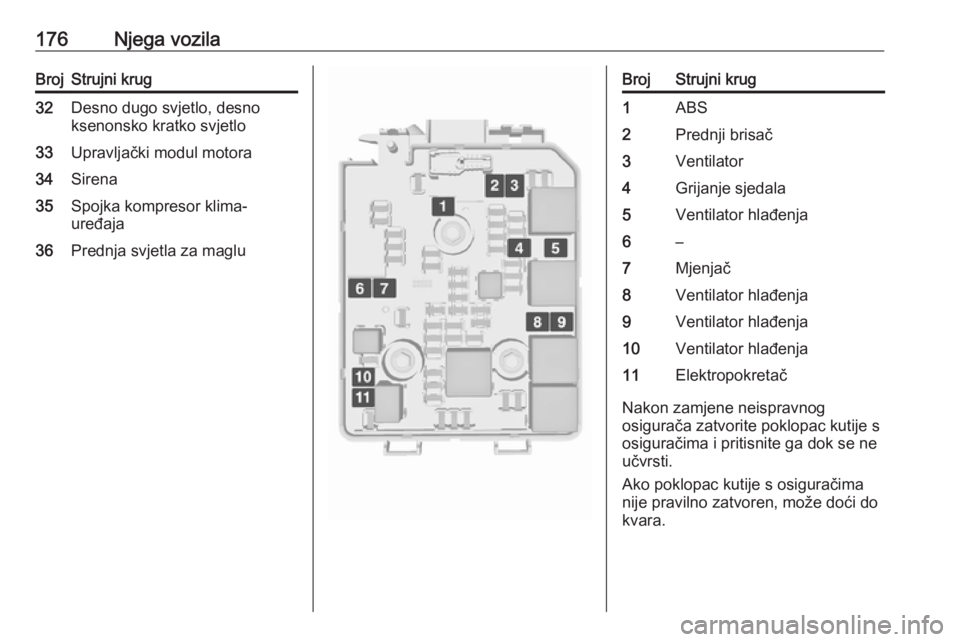

176Njega vozilaBrojStrujni krug32Desno dugo svjetlo, desno
ksenonsko kratko svjetlo33Upravljački modul motora34Sirena35Spojka kompresor klima-
uređaja36Prednja svjetla za magluBrojStrujni krug1ABS2Prednji brisač3Ventilator4Grijanje sjedala5Ventilator hlađenja6–7Mjenjač8Ventilator hlađenja9Ventilator hlađenja10Ventilator hlađenja11Elektropokretač
Nakon zamjene neispravnog
osigurača zatvorite poklopac kutije s
osiguračima i pritisnite ga dok se ne
učvrsti.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

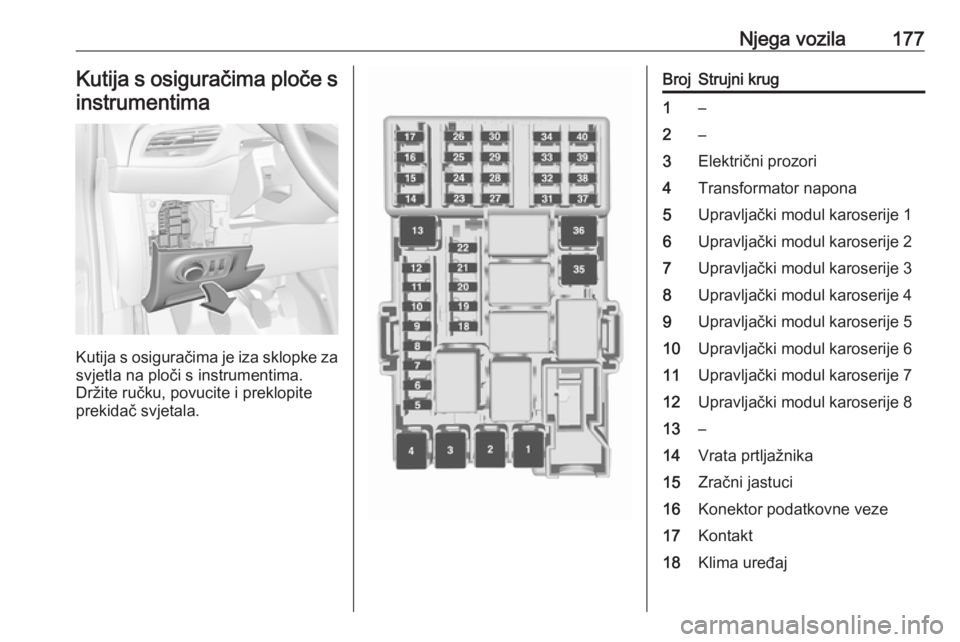

Njega vozila177Kutija s osiguračima ploče sinstrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.
BrojStrujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Zračni jastuci16Konektor podatkovne veze17Kontakt18Klima uređaj

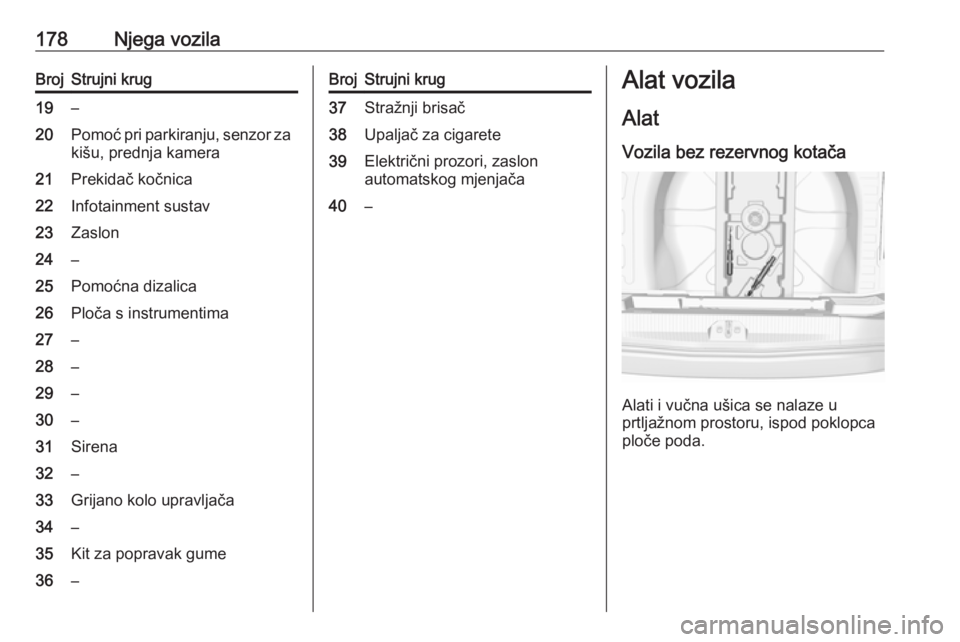

178Njega vozilaBrojStrujni krug19–20Pomoć pri parkiranju, senzor zakišu, prednja kamera21Prekidač kočnica22Infotainment sustav23Zaslon24–25Pomoćna dizalica26Ploča s instrumentima27–28–29–30–31Sirena32–33Grijano kolo upravljača34–35Kit za popravak gume36–BrojStrujni krug37Stražnji brisač38Upaljač za cigarete39Električni prozori, zaslon
automatskog mjenjača40–Alat vozila
Alat Vozila bez rezervnog kotača
Alati i vučna ušica se nalaze u
prtljažnom prostoru, ispod poklopca
ploče poda.

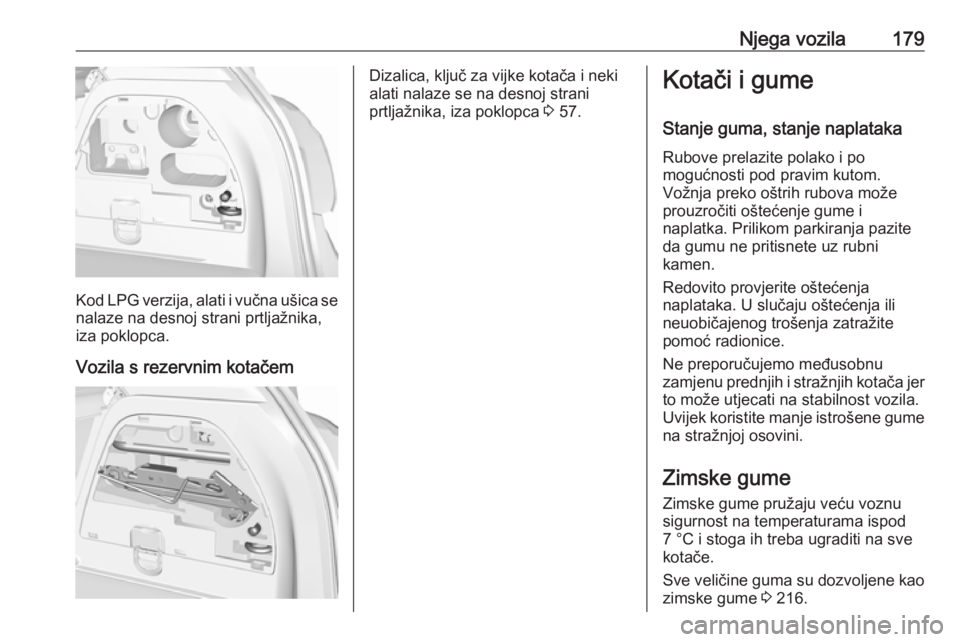

Njega vozila179
Kod LPG verzija, alati i vučna ušica se
nalaze na desnoj strani prtljažnika,
iza poklopca.
Vozila s rezervnim kotačem
Dizalica, ključ za vijke kotača i neki
alati nalaze se na desnoj strani
prtljažnika, iza poklopca 3 57.Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer
to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
Sve veličine guma su dozvoljene kao zimske gume 3 216.

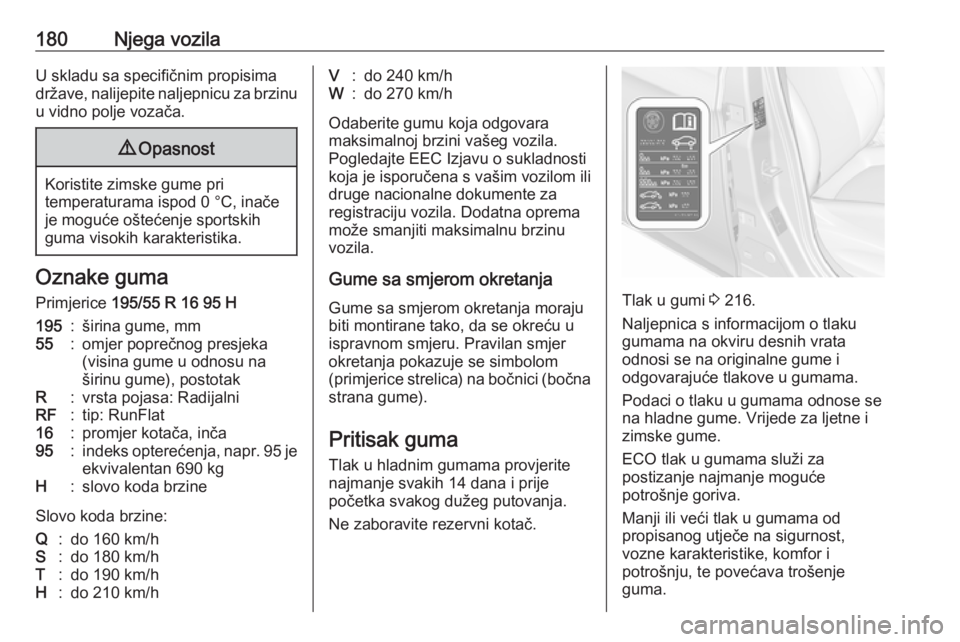

180Njega vozilaU skladu sa specifičnim propisimadržave, nalijepite naljepnicu za brzinu
u vidno polje vozača.9 Opasnost
Koristite zimske gume pri
temperaturama ispod 0 °C, inače
je moguće oštećenje sportskih
guma visokih karakteristika.
Oznake guma
Primjerice 195/55 R 16 95 H
195:širina gume, mm55:omjer poprečnog presjeka
(visina gume u odnosu na
širinu gume), postotakR:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Pogledajte EEC Izjavu o sukladnosti
koja je isporučena s vašim vozilom ili
druge nacionalne dokumente za registraciju vozila. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Gume sa smjerom okretanja Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna strana gume).
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja.
Ne zaboravite rezervni kotač.
Tlak u gumi 3 216.
Naljepnica s informacijom o tlaku
gumama na okviru desnih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumama služi za postizanje najmanje moguće
potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.

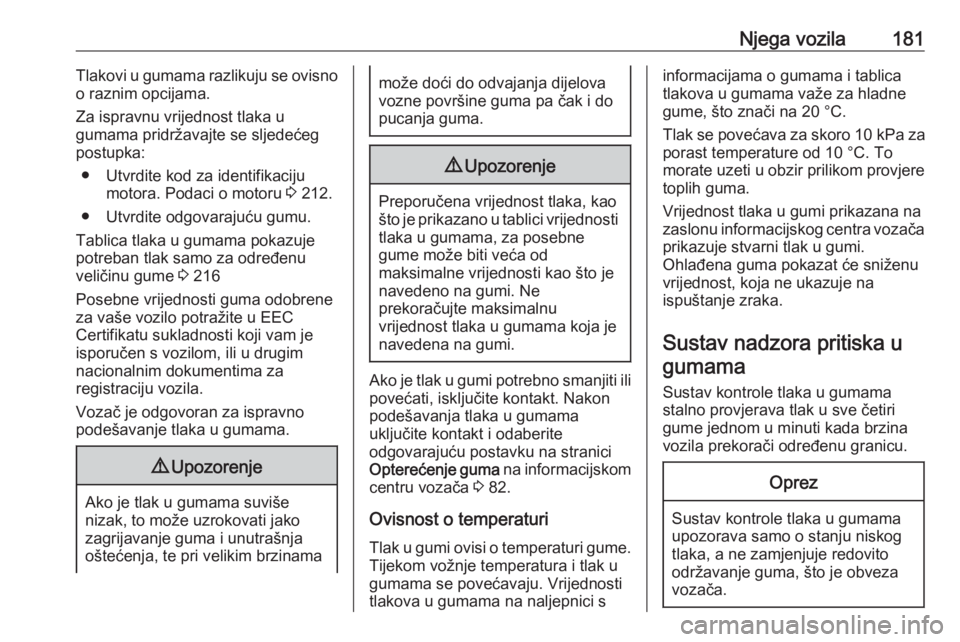

Njega vozila181Tlakovi u gumama razlikuju se ovisno
o raznim opcijama.
Za ispravnu vrijednost tlaka u
gumama pridržavajte se sljedećeg
postupka:
● Utvrdite kod za identifikaciju motora. Podaci o motoru 3 212.
● Utvrdite odgovarajuću gumu.
Tablica tlaka u gumama pokazuje
potreban tlak samo za određenu
veličinu gume 3 216
Posebne vrijednosti guma odobrene za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt. Nakon
podešavanja tlaka u gumama
uključite kontakt i odaberite
odgovarajuću postavku na stranici
Opterećenje guma na informacijskom
centru vozača 3 82.
Ovisnost o temperaturi Tlak u gumi ovisi o temperaturi gume.
Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere
toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača prikazuje stvarni tlak u gumi.
Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.
Sustav nadzora pritiska u gumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.

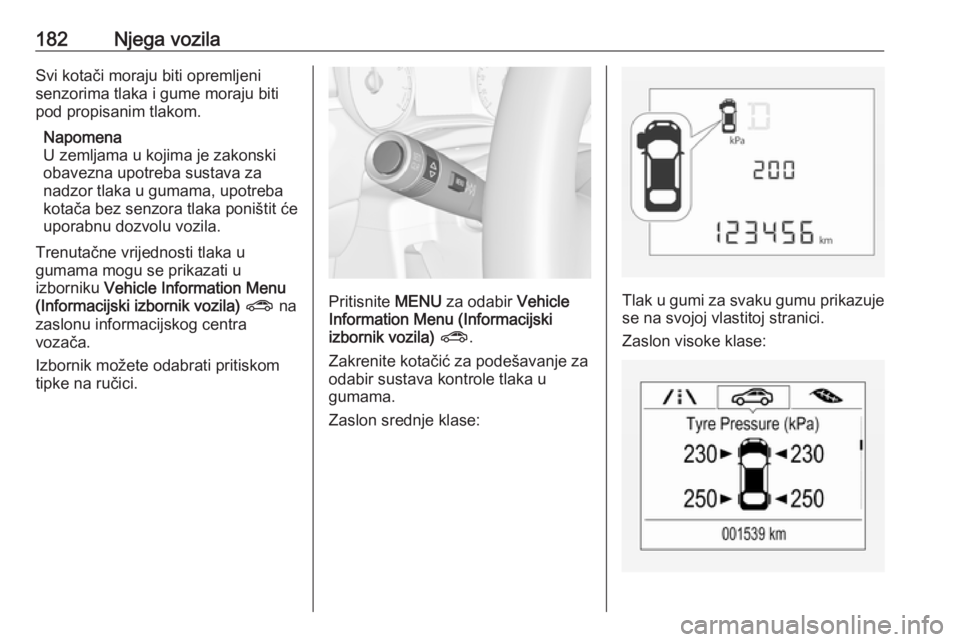

182Njega vozilaSvi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Trenutačne vrijednosti tlaka u
gumama mogu se prikazati u
izborniku Vehicle Information Menu
(Informacijski izbornik vozila) ? na
zaslonu informacijskog centra
vozača.
Izbornik možete odabrati pritiskom
tipke na ručici.
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) ? .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Zaslon srednje klase:Tlak u gumi za svaku gumu prikazuje se na svojoj vlastitoj stranici.
Zaslon visoke klase:
