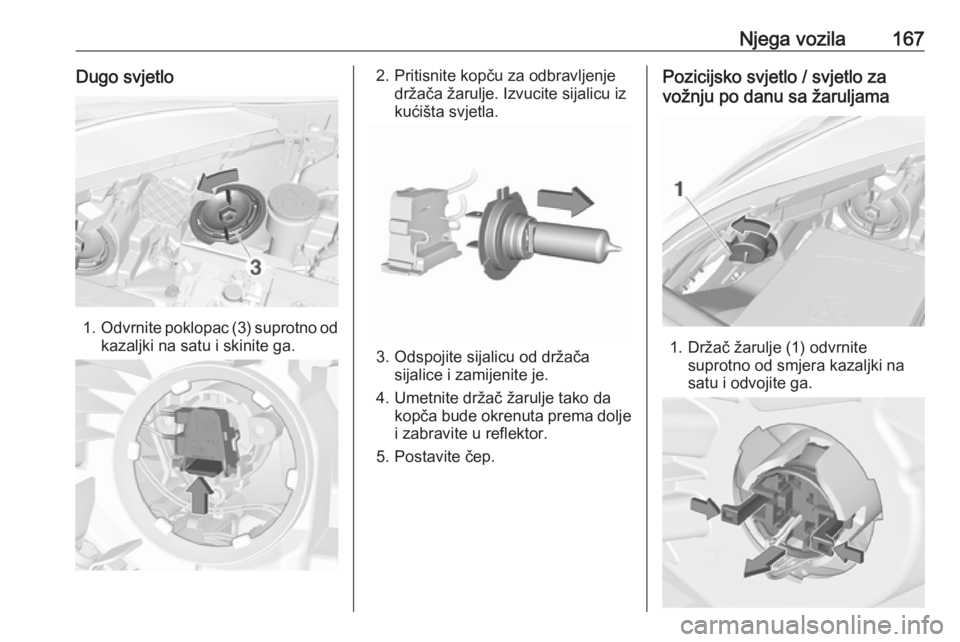

Njega vozila167Dugo svjetlo
1.Odvrnite poklopac (3) suprotno od
kazaljki na satu i skinite ga.
2. Pritisnite kopču za odbravljenje držača žarulje. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač žarulje tako da kopča bude okrenuta prema dolje
i zabravite u reflektor.
5. Postavite čep.
Pozicijsko svjetlo / svjetlo za
vožnju po danu sa žaruljama
1. Držač žarulje (1) odvrnite suprotno od smjera kazaljki na
satu i odvojite ga.

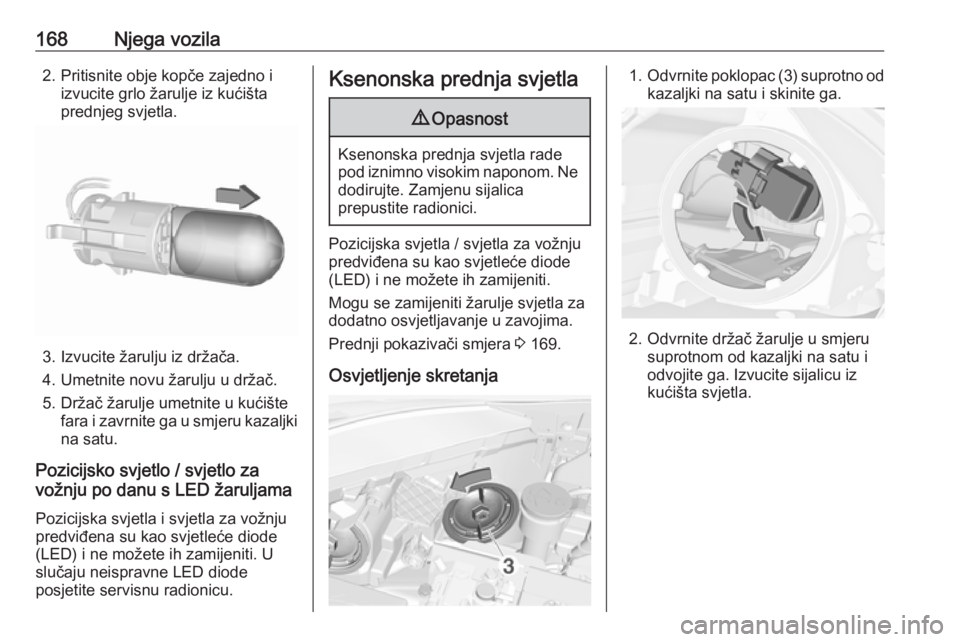

168Njega vozila2. Pritisnite obje kopče zajedno iizvucite grlo žarulje iz kućišta
prednjeg svjetla.
3. Izvucite žarulju iz držača.
4. Umetnite novu žarulju u držač.
5. Držač žarulje umetnite u kućište fara i zavrnite ga u smjeru kazaljki
na satu.
Pozicijsko svjetlo / svjetlo za
vožnju po danu s LED žaruljama
Pozicijska svjetla i svjetla za vožnju
predviđena su kao svjetleće diode
(LED) i ne možete ih zamijeniti. U
slučaju neispravne LED diode
posjetite servisnu radionicu.
Ksenonska prednja svjetla9 Opasnost
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Pozicijska svjetla / svjetla za vožnju
predviđena su kao svjetleće diode
(LED) i ne možete ih zamijeniti.
Mogu se zamijeniti žarulje svjetla za
dodatno osvjetljavanje u zavojima.
Prednji pokazivači smjera 3 169.
Osvjetljenje skretanja
1. Odvrnite poklopac (3) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.

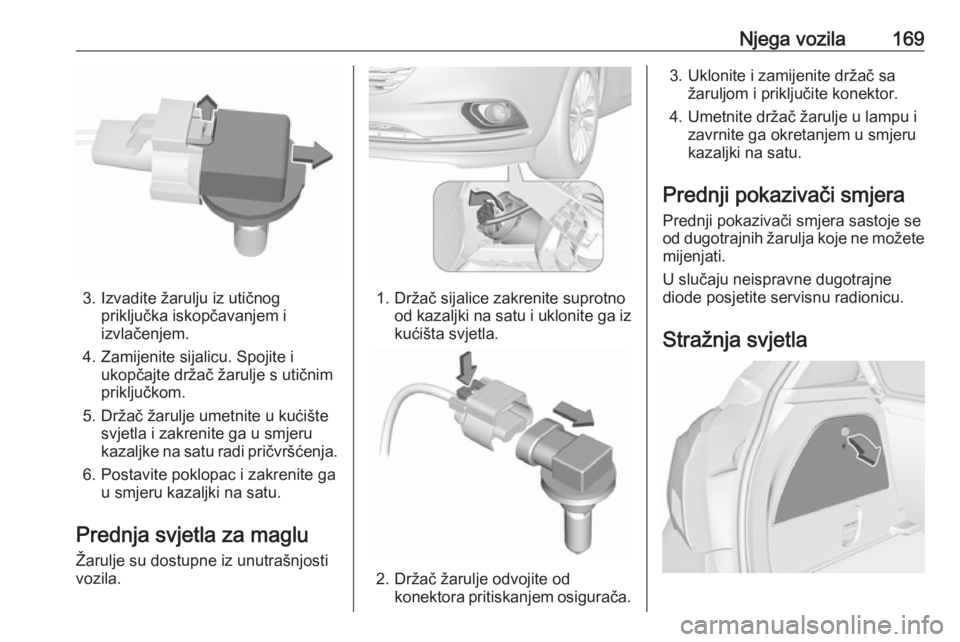

Njega vozila169
3. Izvadite žarulju iz utičnogpriključka iskopčavanjem iizvlačenjem.
4. Zamijenite sijalicu. Spojite i ukopčajte držač žarulje s utičnim
priključkom.
5. Držač žarulje umetnite u kućište svjetla i zakrenite ga u smjeru
kazaljke na satu radi pričvršćenja.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Prednja svjetla za maglu
Žarulje su dostupne iz unutrašnjosti vozila.1. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga izkućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sažaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
Prednji pokazivači smjera Prednji pokazivači smjera sastoje se
od dugotrajnih žarulja koje ne možete
mijenjati.
U slučaju neispravne dugotrajne
diode posjetite servisnu radionicu.
Stražnja svjetla

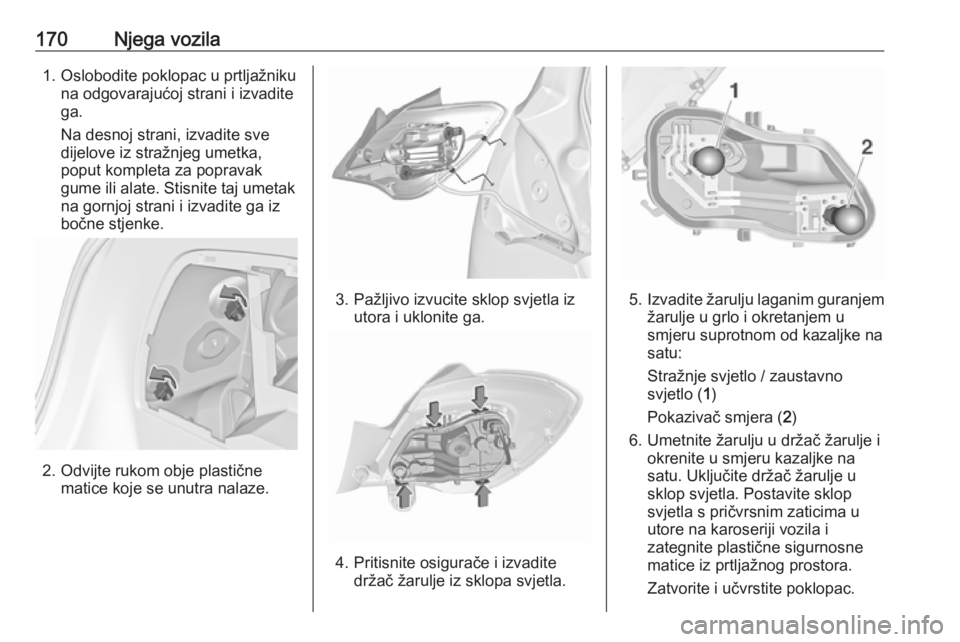

170Njega vozila1. Oslobodite poklopac u prtljažnikuna odgovarajućoj strani i izvadite
ga.
Na desnoj strani, izvadite sve
dijelove iz stražnjeg umetka,
poput kompleta za popravak
gume ili alate. Stisnite taj umetak
na gornjoj strani i izvadite ga iz
bočne stjenke.
2. Odvijte rukom obje plastične matice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Pritisnite osigurače i izvaditedržač žarulje iz sklopa svjetla.
5.Izvadite žarulju laganim guranjem
žarulje u grlo i okretanjem u
smjeru suprotnom od kazaljke na
satu:
Stražnje svjetlo / zaustavno
svjetlo ( 1)
Pokazivač smjera ( 2)
6. Umetnite žarulju u držač žarulje i okrenite u smjeru kazaljke na
satu. Uključite držač žarulje u
sklop svjetla. Postavite sklop
svjetla s pričvrsnim zaticima u
utore na karoseriji vozila i
zategnite plastične sigurnosne
matice iz prtljažnog prostora.
Zatvorite i učvrstite poklopac.

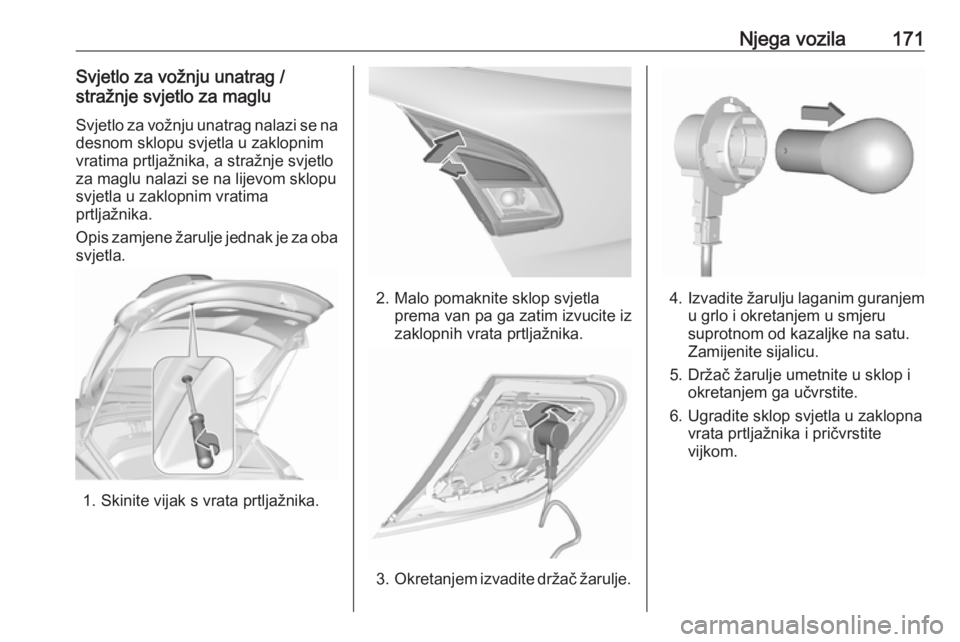

Njega vozila171Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se na
desnom sklopu svjetla u zaklopnim
vratima prtljažnika, a stražnje svjetlo
za maglu nalazi se na lijevom sklopu
svjetla u zaklopnim vratima
prtljažnika.
Opis zamjene žarulje jednak je za oba svjetla.
1. Skinite vijak s vrata prtljažnika.
2. Malo pomaknite sklop svjetla prema van pa ga zatim izvucite iz
zaklopnih vrata prtljažnika.
3. Okretanjem izvadite držač žarulje.
4.Izvadite žarulju laganim guranjem
u grlo i okretanjem u smjeru
suprotnom od kazaljke na satu.
Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop i okretanjem ga učvrstite.
6. Ugradite sklop svjetla u zaklopna vrata prtljažnika i pričvrstite
vijkom.

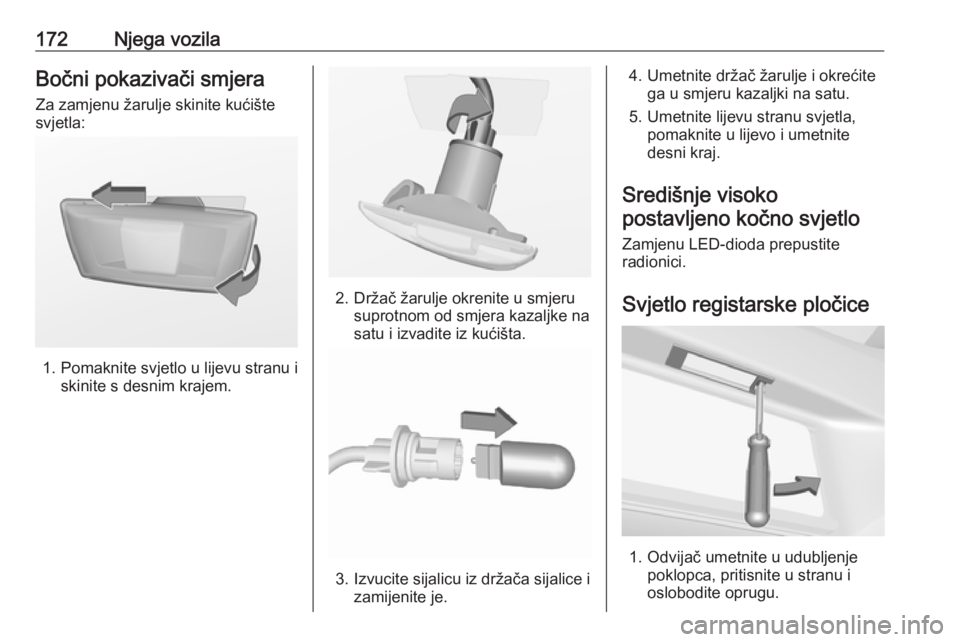

172Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite iz kućišta.
3. Izvucite sijalicu iz držača sijalice i zamijenite je.
4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Središnje visoko postavljeno kočno svjetlo
Zamjenu LED-dioda prepustite
radionici.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.

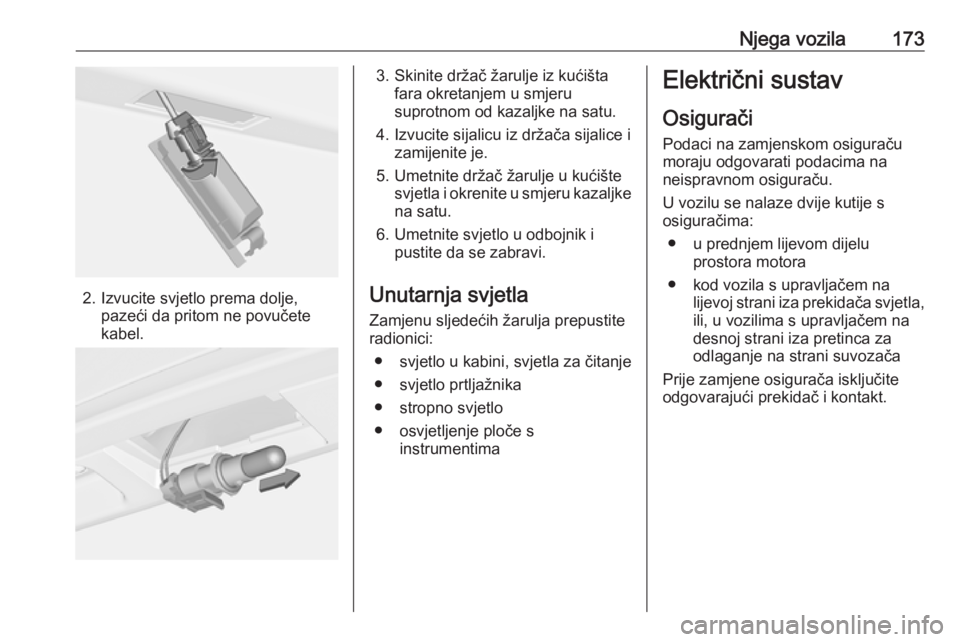

Njega vozila173
2. Izvucite svjetlo prema dolje,pazeći da pritom ne povučete
kabel.
3. Skinite držač žarulje iz kućišta fara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u odbojnik i pustite da se zabravi.
Unutarnja svjetla
Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● stropno svjetlo
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora
● kod vozila s upravljačem na lijevoj strani iza prekidača svjetla,
ili, u vozilima s upravljačem na
desnoj strani iza pretinca za
odlaganje na strani suvozača
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.

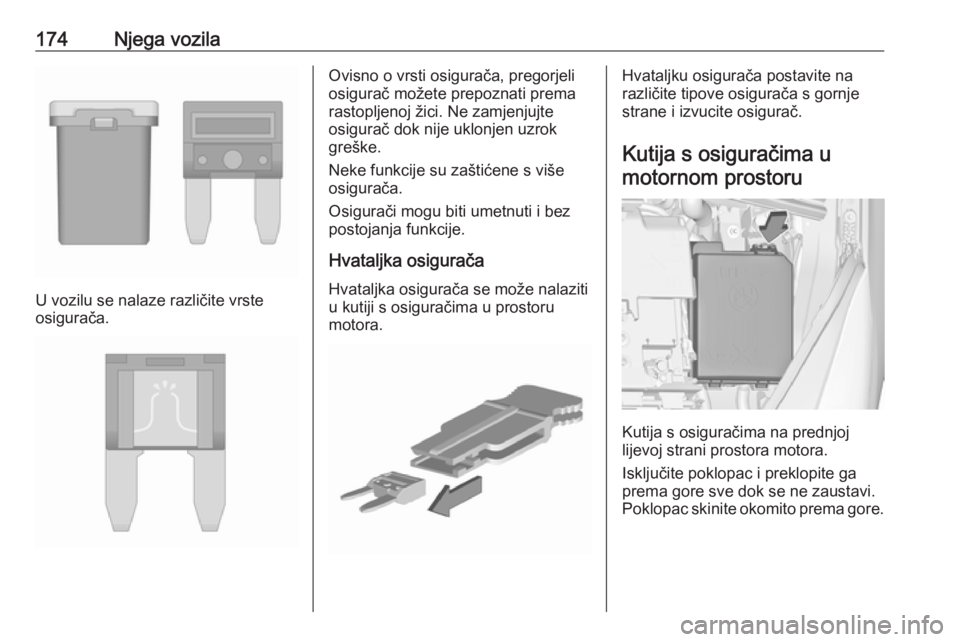

174Njega vozila
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
