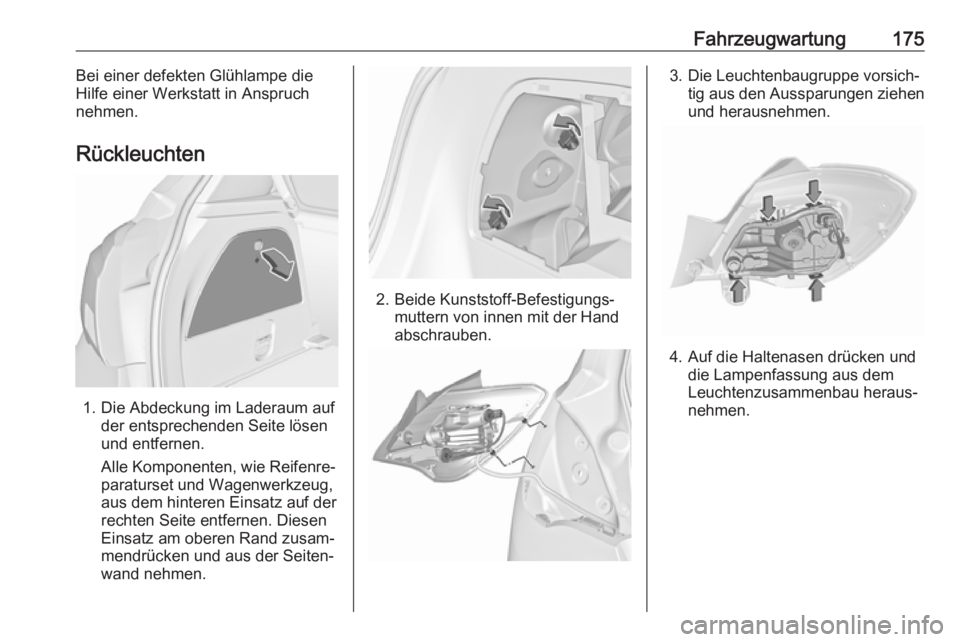

Fahrzeugwartung175Bei einer defekten Glühlampe die
Hilfe einer Werkstatt in Anspruch
nehmen.
Rückleuchten
1. Die Abdeckung im Laderaum auf der entsprechenden Seite lösen
und entfernen.
Alle Komponenten, wie Reifenre‐
paraturset und Wagenwerkzeug,
aus dem hinteren Einsatz auf der
rechten Seite entfernen. Diesen
Einsatz am oberen Rand zusam‐
mendrücken und aus der Seiten‐
wand nehmen.
2. Beide Kunststoff-Befestigungs‐ muttern von innen mit der Hand
abschrauben.
3. Die Leuchtenbaugruppe vorsich‐ tig aus den Aussparungen ziehen
und herausnehmen.
4. Auf die Haltenasen drücken und die Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.

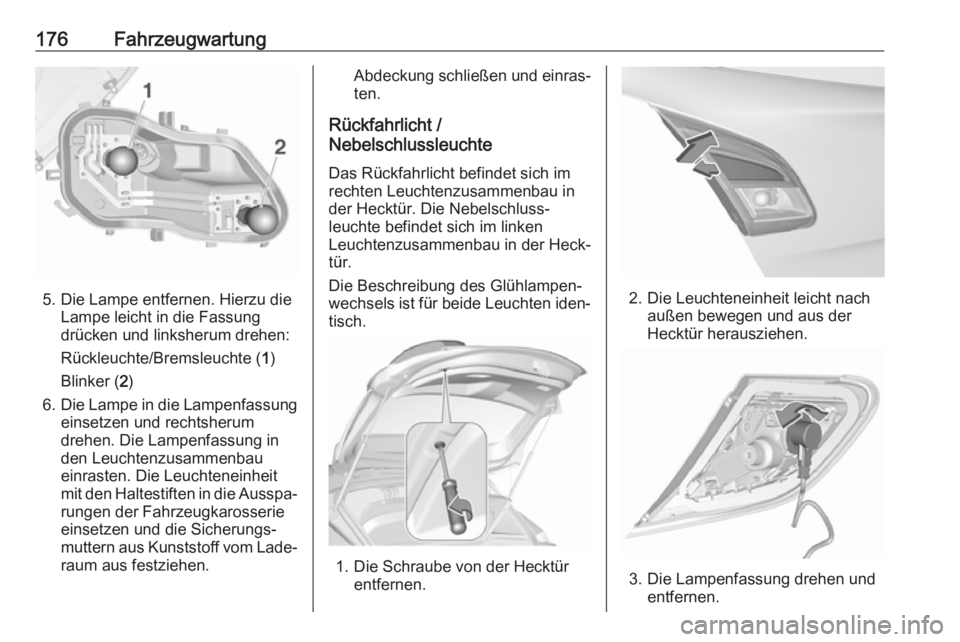

176Fahrzeugwartung
5. Die Lampe entfernen. Hierzu dieLampe leicht in die Fassung
drücken und linksherum drehen:
Rückleuchte/Bremsleuchte ( 1)
Blinker ( 2)
6. Die Lampe in die Lampenfassung
einsetzen und rechtsherum
drehen. Die Lampenfassung in
den Leuchtenzusammenbau
einrasten. Die Leuchteneinheit
mit den Haltestiften in die Ausspa‐
rungen der Fahrzeugkarosserie
einsetzen und die Sicherungs‐
muttern aus Kunststoff vom Lade‐ raum aus festziehen.
Abdeckung schließen und einras‐
ten.
Rückfahrlicht /
Nebelschlussleuchte
Das Rückfahrlicht befindet sich im
rechten Leuchtenzusammenbau in
der Hecktür. Die Nebelschluss‐
leuchte befindet sich im linken
Leuchtenzusammenbau in der Heck‐
tür.
Die Beschreibung des Glühlampen‐
wechsels ist für beide Leuchten iden‐ tisch.
1. Die Schraube von der Hecktür entfernen.
2. Die Leuchteneinheit leicht nachaußen bewegen und aus der
Hecktür herausziehen.
3. Die Lampenfassung drehen und entfernen.

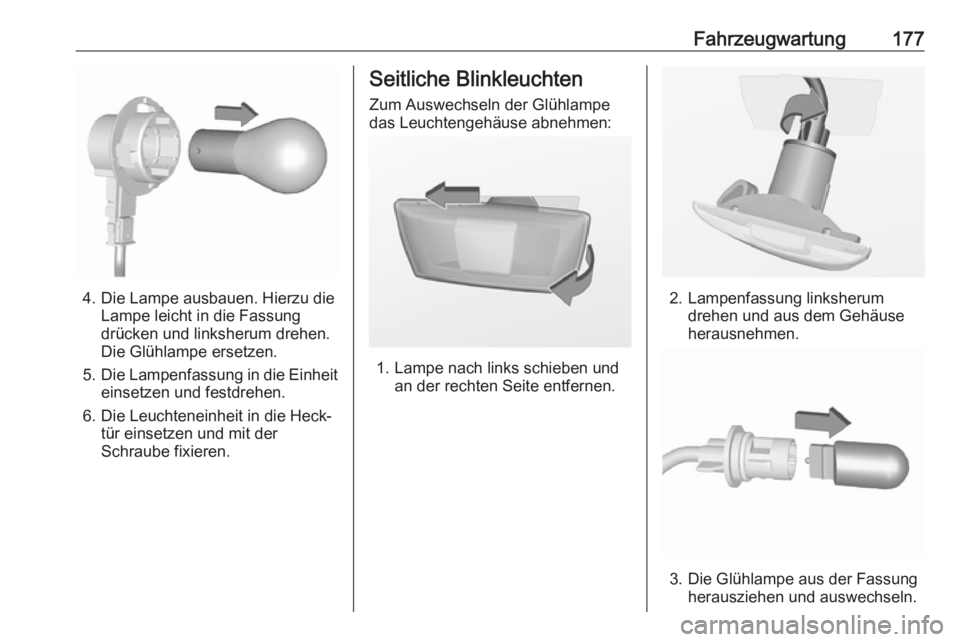

Fahrzeugwartung177
4. Die Lampe ausbauen. Hierzu dieLampe leicht in die Fassungdrücken und linksherum drehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Einheit
einsetzen und festdrehen.
6. Die Leuchteneinheit in die Heck‐ tür einsetzen und mit der
Schraube fixieren.
Seitliche Blinkleuchten
Zum Auswechseln der Glühlampe
das Leuchtengehäuse abnehmen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherumdrehen und aus dem Gehäuse
herausnehmen.
3. Die Glühlampe aus der Fassung herausziehen und auswechseln.

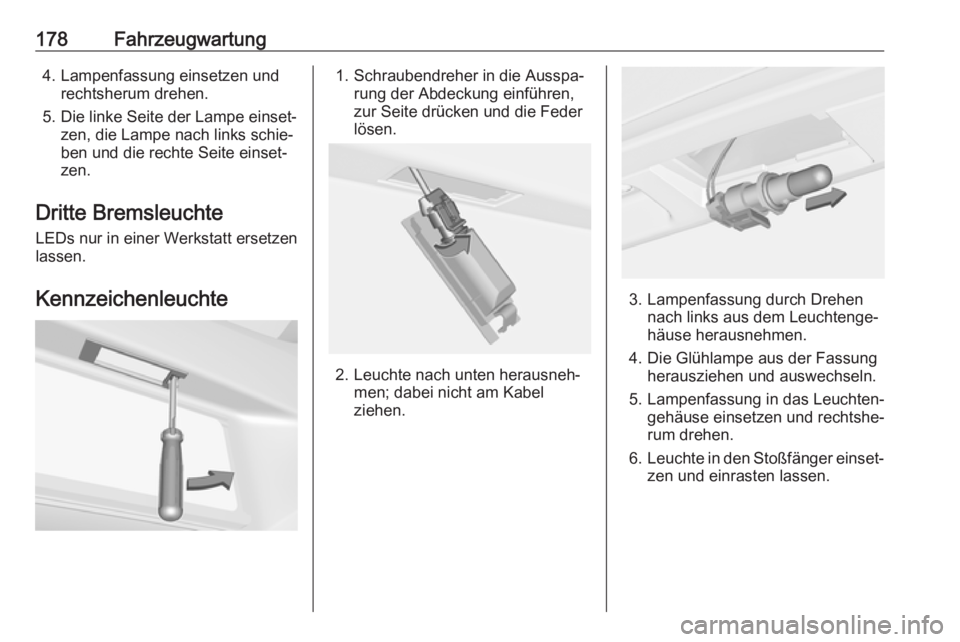

178Fahrzeugwartung4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Dritte Bremsleuchte LEDs nur in einer Werkstatt ersetzen
lassen.
Kennzeichenleuchte1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Leuchte nach unten herausneh‐ men; dabei nicht am Kabel
ziehen.
3. Lampenfassung durch Drehen nach links aus dem Leuchtenge‐
häuse herausnehmen.
4. Die Glühlampe aus der Fassung herausziehen und auswechseln.
5. Lampenfassung in das Leuchten‐ gehäuse einsetzen und rechtshe‐rum drehen.
6. Leuchte in den Stoßfänger einset‐
zen und einrasten lassen.

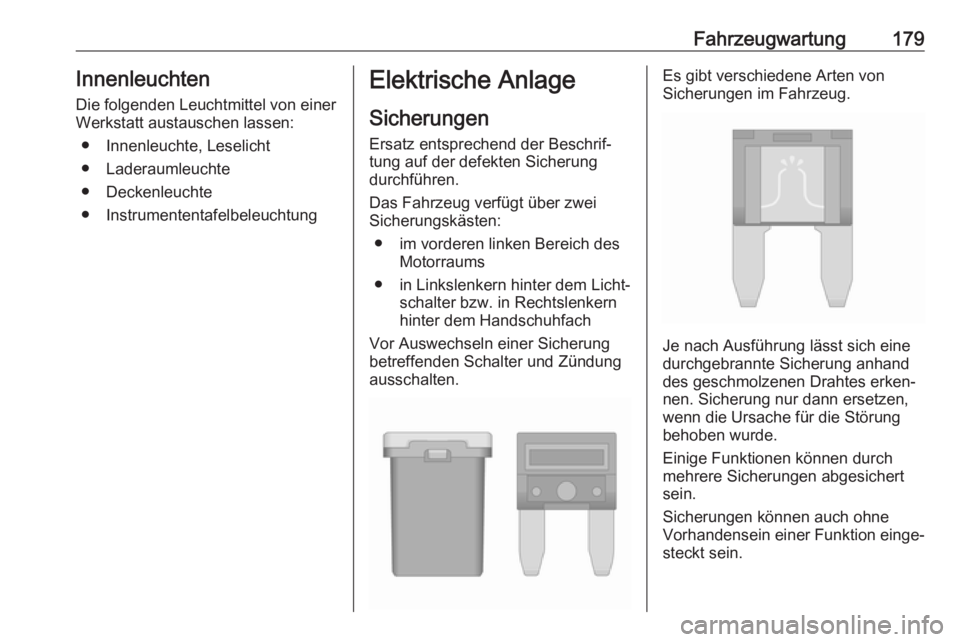

Fahrzeugwartung179Innenleuchten
Die folgenden Leuchtmittel von einer
Werkstatt austauschen lassen:
● Innenleuchte, Leselicht
● Laderaumleuchte
● Deckenleuchte
● InstrumententafelbeleuchtungElektrische Anlage
Sicherungen
Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● im vorderen linken Bereich des Motorraums
● in Linkslenkern hinter dem Licht‐ schalter bzw. in Rechtslenkernhinter dem Handschuhfach
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.Es gibt verschiedene Arten von
Sicherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.

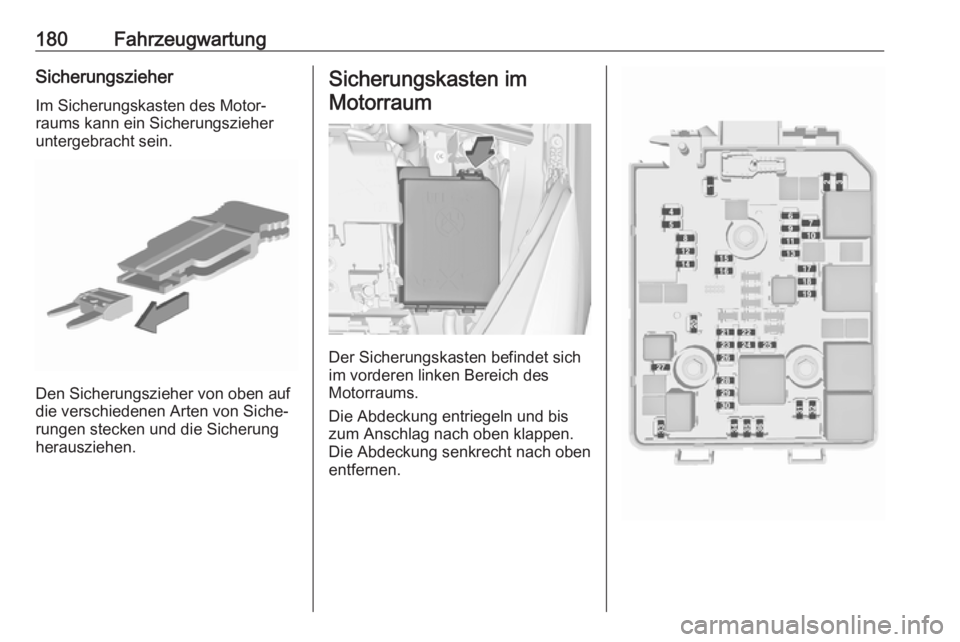

180FahrzeugwartungSicherungszieherIm Sicherungskasten des Motor‐raums kann ein Sicherungszieher
untergebracht sein.
Den Sicherungszieher von oben auf
die verschiedenen Arten von Siche‐
rungen stecken und die Sicherung
herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.

Fahrzeugwartung181Nr.Stromkreis1–2–3Batteriesensor4Steuergerät Fahrwerk, Kraft‐
stoffpumpe5ABS6Abblendlicht und Tagfahrlicht
links, Xenon-Fernlicht7–8LPG-Steuergerät9Kontrolleinheit Karosserie10Leuchtweitenregulierung11Heckscheibenwischer12Heizbare Heckscheibe13Abblendlicht und Tagfahrlicht
rechts14Heizbare Außenspiegel15–Nr.Stromkreis16Bremsenverstärkerkit17Zündsignal, Wasserpumpe18Motorsteuergerät19Kraftstoffpumpe20–21Motormagnetschalter, Motor‐
sensoren22–23Zündspulen, Einspritzventile24Waschanlage25–26Motorsensoren27Motormanagement28Motorsteuergerät29Motorsteuergerät30Motorsteuergerät31Fernlicht links, Xenon-Abblend‐
licht linksNr.Stromkreis32Fernlicht rechts, Xenon-
Abblendlicht rechts33Motorsteuergerät34Hupe35Klimakompressorkupplung36Nebelleuchten

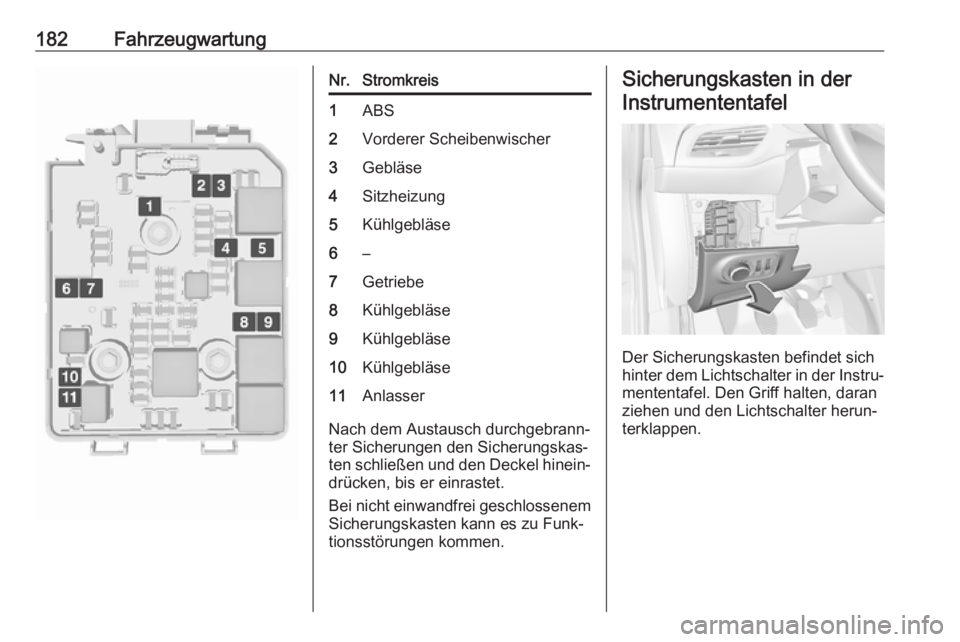

182FahrzeugwartungNr.Stromkreis1ABS2Vorderer Scheibenwischer3Gebläse4Sitzheizung5Kühlgebläse6–7Getriebe8Kühlgebläse9Kühlgebläse10Kühlgebläse11Anlasser
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
hinter dem Lichtschalter in der Instru‐
mententafel. Den Griff halten, daran
ziehen und den Lichtschalter herun‐
terklappen.
