2019 OPEL COMBO E Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine215Sõiduki aku vahetamisel tuleb
tagada, et positiivse klemmi lähedal
ei oleks avatud ventilatsiooniavasid.
Kui selles piirkonnas on avatud
tuulutusava, tuleb see sulgeda
korgiga ja avada miinusklemmi juures
olev tuulutusava.
Tagage, et aku vahetatakse alati
sama tüüpi aku vastu.
Sõiduki aku tuleb lasta vahetada
töökojas.
Peatamis-käivitussüsteem 3 148.
Sõiduki aku laadimine9 Hoiatus
Peatumis-/käivitamissüsteemiga
sõiduki puhul veenduge aku
laadimisel, et laadimispotentsiaal
ei oleks suurem kui 14,6 V. Muidu
võib see sõiduki akut kahjustada.
Käivitamine teiselt akult 3 240.
Hoiatussilt
Sümbolite tähendused:
● Sädemed, lahtine tuli ja suitsetamine on keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Hoidke sõiduki aku lastele kättesaamatus kohas.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada pimedaksjäämist või
tõsiseid põletusi.
● Lisateavet vt omaniku käsiraamatust.
● Sõiduki aku ümbruses võib leiduda plahvatusohtlikku gaasi.
Diislikütuse süsteemi tühjendamine
Kui paak on täielikult tühjenenud,
tuleb diislikütuse süsteemist õhk välja
lasta. Lülitada süüde sisse kolm
korda, korraga 15 sekundiks.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrake sama mitte vähem kui viiesekundilise
vahega. Kui mootor ei käivitu,
pöörduda abisaamiseks
hooldustöökotta.

216Sõiduki hooldamineKlaasipuhasti harjavahetamine
Esiklaas
Lülitada süüde välja.
Nihutage ühe minuti jooksul pärast
süüte välja lülitamist klaasipuhasti
hoob asendisse, kus klaasipuhasti
harjad on tuuleklaasil vertikaalses
asendis.
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitage klaasipuhasti hari
klaasipuhasti hoova külge ja suruge,
kuni see fikseerub.
Laske klaasipuhasti hoob
ettevaatlikult alla.
Tagaaken
Tõsta klaasipuhasti hoob üles.
Vabastage klaasipuhasti hari joonisel
näidatud viisil ja eemaldage.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Laske klaasipuhasti hoob
ettevaatlikult alla.
Lambi vahetamine
Lülitada välja süüde välja; lülitada
välja vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esitulede lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.

Sõiduki hooldamine217
Lähitule välimine (1) pirn
Kaugtule sisemine ( 2) pirn
Lähituled (1)
1. Eemaldage kaitsekate liistust tõmmates.
2. Eemaldage lambipesa peegeldikorpusest.
3. Vabastage lamp lambipesast javahetage lamp.
4. Sisestage lambipesa peegeldi korpusesse.
5. Pange kate peale.
Kaugtuled (2)
1. Eemaldage kaitsekate tõmmates.

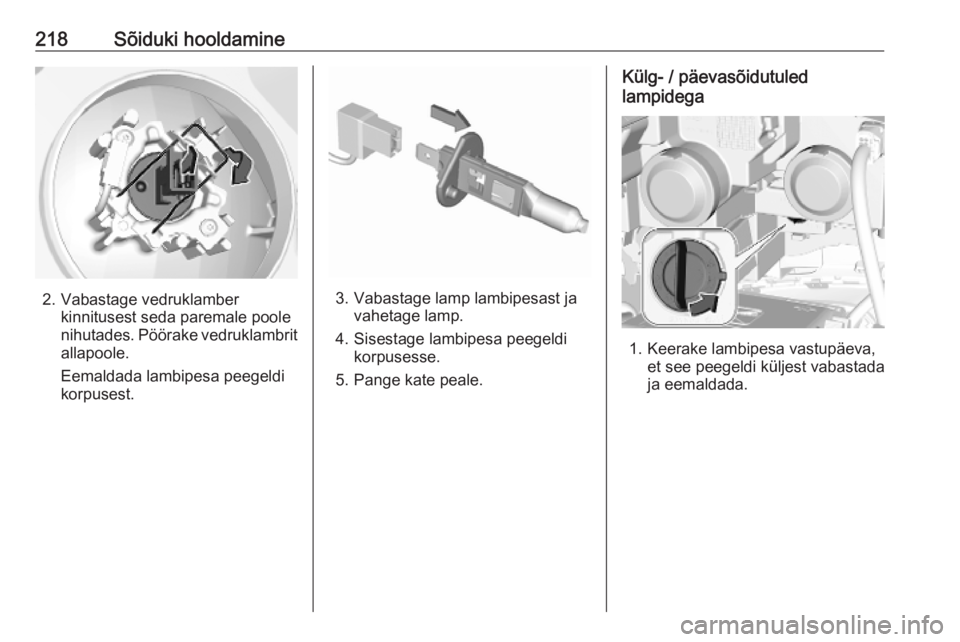

218Sõiduki hooldamine
2. Vabastage vedruklamberkinnitusest seda paremale poole
nihutades. Pöörake vedruklambrit allapoole.
Eemaldada lambipesa peegeldi
korpusest.3. Vabastage lamp lambipesast ja vahetage lamp.
4. Sisestage lambipesa peegeldi korpusesse.
5. Pange kate peale.
Külg- / päevasõidutuled
lampidega
1. Keerake lambipesa vastupäeva, et see peegeldi küljest vabastada
ja eemaldada.

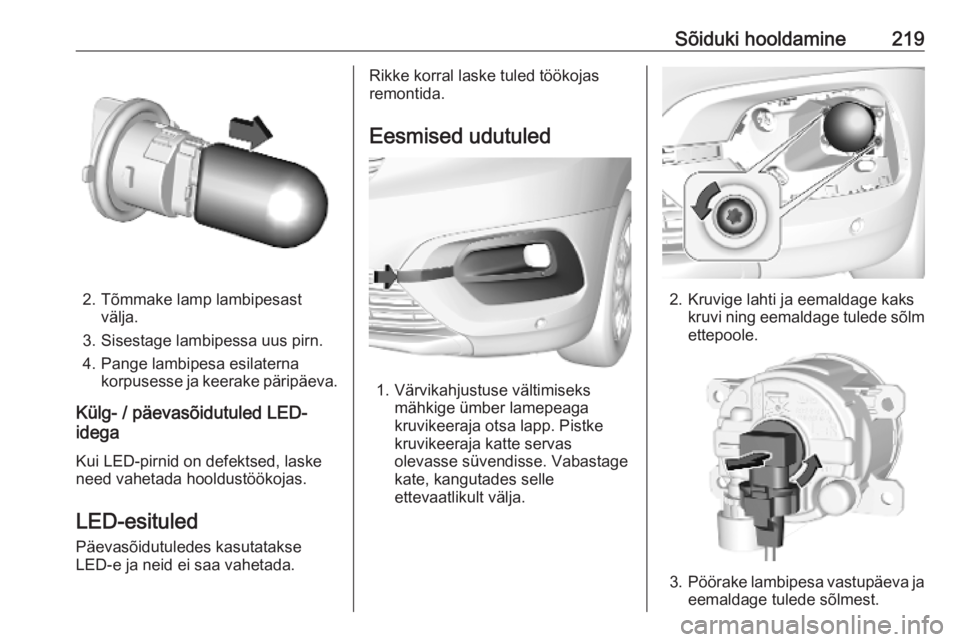

Sõiduki hooldamine219
2. Tõmmake lamp lambipesastvälja.
3. Sisestage lambipessa uus pirn.
4. Pange lambipesa esilaterna korpusesse ja keerake päripäeva.
Külg- / päevasõidutuled LED-
idega
Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Päevasõidutuledes kasutatakse
LED-e ja neid ei saa vahetada.
Rikke korral laske tuled töökojas
remontida.
Eesmised udutuled
1. Värvikahjustuse vältimiseks mähkige ümber lamepeaga
kruvikeeraja otsa lapp. Pistke
kruvikeeraja katte servas
olevasse süvendisse. Vabastage
kate, kangutades selle ettevaatlikult välja.
2. Kruvige lahti ja eemaldage kaks kruvi ning eemaldage tulede sõlm
ettepoole.
3. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.

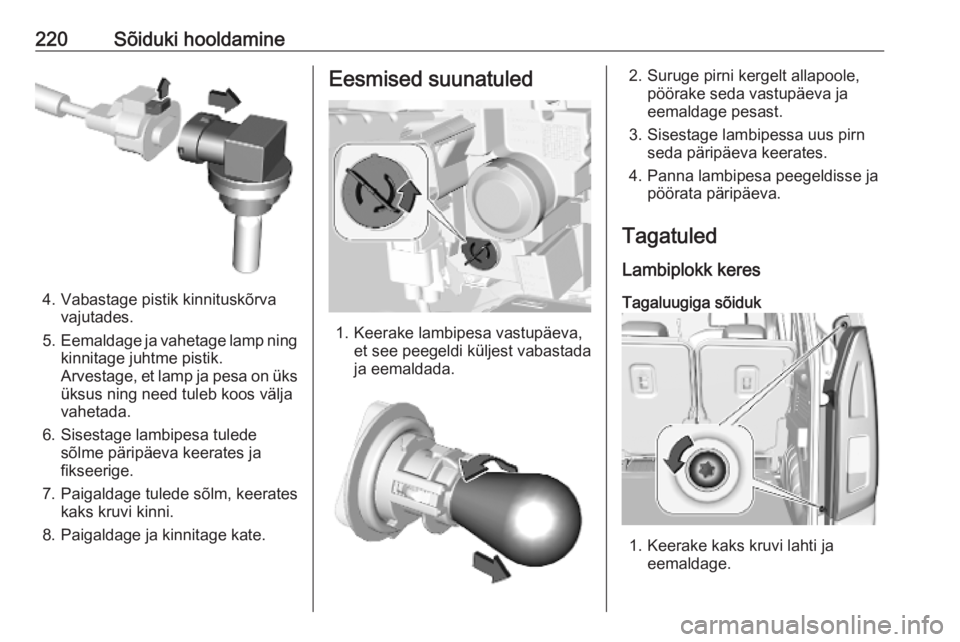

220Sõiduki hooldamine
4. Vabastage pistik kinnituskõrvavajutades.
5. Eemaldage ja vahetage lamp ning
kinnitage juhtme pistik.
Arvestage, et lamp ja pesa on üks üksus ning need tuleb koos välja
vahetada.
6. Sisestage lambipesa tulede sõlme päripäeva keerates ja
fikseerige.
7. Paigaldage tulede sõlm, keerates kaks kruvi kinni.
8. Paigaldage ja kinnitage kate.
Eesmised suunatuled
1. Keerake lambipesa vastupäeva, et see peegeldi küljest vabastada
ja eemaldada.
2. Suruge pirni kergelt allapoole, pöörake seda vastupäeva jaeemaldage pesast.
3. Sisestage lambipessa uus pirn seda päripäeva keerates.
4. Panna lambipesa peegeldisse ja pöörata päripäeva.
Tagatuled Lambiplokk keres
Tagaluugiga sõiduk
1. Keerake kaks kruvi lahti ja eemaldage.

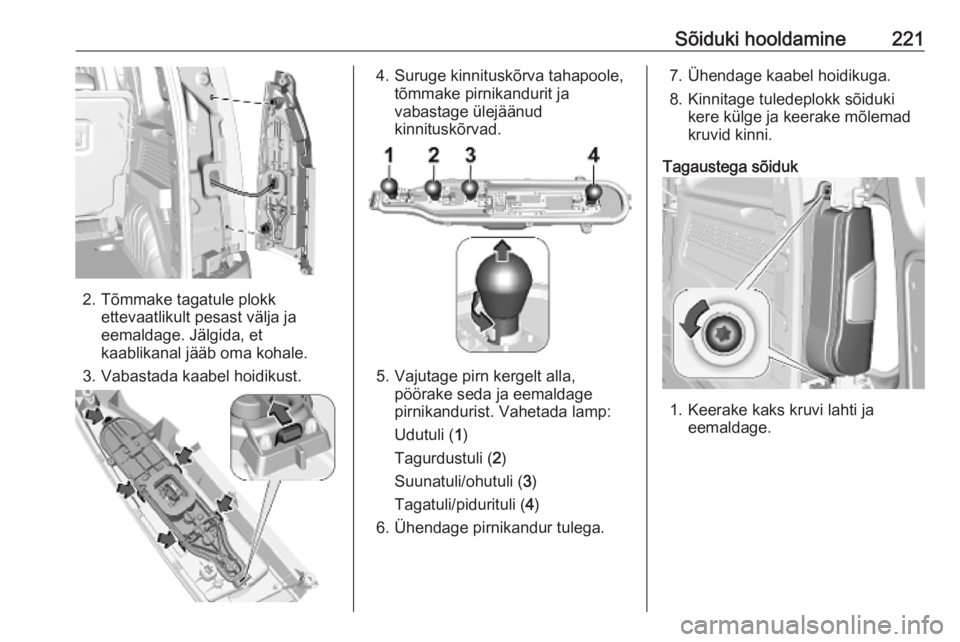

Sõiduki hooldamine221
2. Tõmmake tagatule plokkettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
3. Vabastada kaabel hoidikust.
4. Suruge kinnituskõrva tahapoole, tõmmake pirnikandurit ja
vabastage ülejäänud
kinnituskõrvad.
5. Vajutage pirn kergelt alla, pöörake seda ja eemaldage
pirnikandurist. Vahetada lamp:
Udutuli ( 1)
Tagurdustuli ( 2)
Suunatuli/ohutuli ( 3)
Tagatuli/pidurituli ( 4)
6. Ühendage pirnikandur tulega.
7. Ühendage kaabel hoidikuga.
8. Kinnitage tuledeplokk sõiduki kere külge ja keerake mõlemad
kruvid kinni.
Tagaustega sõiduk
1. Keerake kaks kruvi lahti ja eemaldage.

222Sõiduki hooldamine
2. Tõmmake tagatule plokkettevaatlikult pesast välja ja
eemaldage. Jälgida, et
kaablikanal jääb oma kohale.
3. Vabastada kaabel hoidikust.
4. Vabastage kinnituskõrvad pirnikanduri eemaldamiseks.
5. Vajutage pirn kergelt alla,pöörake seda ja eemaldage
pirnikandurist. Vahetada lamp:
Tagatuli/pidurituli ( 1)
Suunatule/ohutule ( 2) välimine
pirn.
Tagurdustule ( 3) sisemine pirn.
Tagumine udutuli ( 4)
6. Ühendage pirnikandur tulega.
7. Ühendage kaabel hoidikuga.
8. Kinnitage tuledeplokk sõiduki kere külge ja keerake mõlemad
kruvid kinni.
Keskmise ülemise piduritule rike
Keskmine kõrgem pidurituli on
konstrueeritud LED-ina ja seda ei saa
vahetada.
Rikke korral laske tuled töökojas
remontida.
Lambi kontrollimine
Lülitada süüde sisse, panna põlema
kõik tuled ja kontrollida neid.
Külgmised suunatuled
Pirni vahetamiseks eemaldage
lambikorpus järgmiselt:
