Page 249 of 313
Догляд за автомобілем247

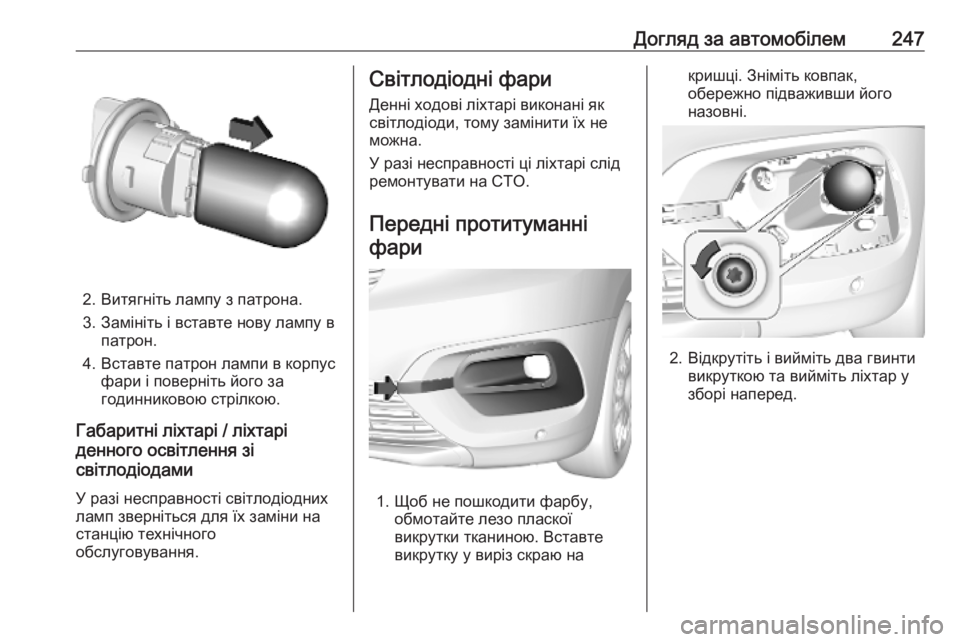

2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в корпус фари і поверніть його за
годинниковою стрілкою.
Габаритні ліхтарі / ліхтарі
денного освітлення зі
світлодіодами
У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Світлодіодні фари
Денні ходові ліхтарі виконані як
світлодіоди, тому замінити їх не
можна.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Передні протитуманні фари
1. Щоб не пошкодити фарбу, обмотайте лезо пласкоївикрутки тканиною. Вставте
викрутку у виріз скраю на
кришці. Зніміть ковпак,
обережно підваживши його
назовні.
2. Відкрутіть і вийміть два гвинти викруткою та вийміть ліхтар у
зборі наперед.
Page 250 of 313
248Догляд за автомобілем
3. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з блоку ліхтаря.
4. Від’єднайте роз’єм, потягнувши за затискач.
5. Витягніть блок лампи, замінітьйого і приєднайте роз’єм. Майте
на увазі, що лампа з патроном - це єдиний блок, і їх потрібно
замінювати разом.
6. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
7. Закріпіть ліхтар у зборі, закрутивши два гвинти.
8. Поставте кришку на місце і зафіксуйте її.
Передні вказівники
повороту1. Повертайте патрон проти годинникової стрілки, щоб
від’єднати його та вийняти з
відбивача.
2. Злегка натисніть на лампу, поверніть її проти годинникової
стрілки та вийміть із патрона.
3. Замініть і вставте нову лампу в патрон, повертаючи її за
годинниковою стрілкою.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
Page 251 of 313

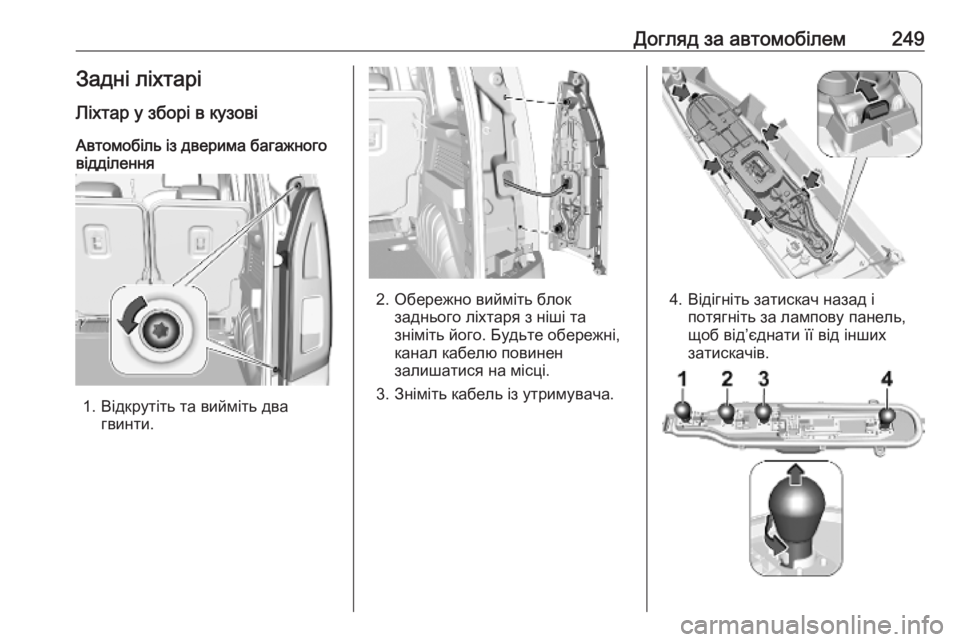

Догляд за автомобілем249Задні ліхтарі
Ліхтар у зборі в кузові Автомобіль із дверима багажного
відділення
1. Відкрутіть та вийміть два
гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Зніміть кабель із утримувача.4. Відігніть затискач назад і потягніть за лампову панель,
щоб від’єднати її від інших
затискачів.
Page 252 of 313

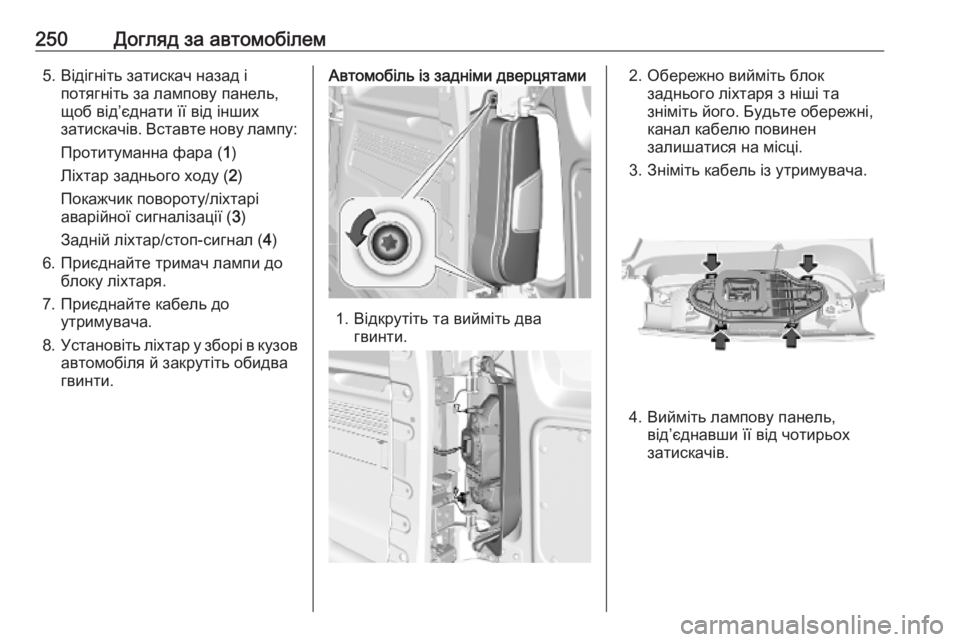

250Догляд за автомобілем5. Відігніть затискач назад іпотягніть за лампову панель,
щоб від’єднати її від інших
затискачів. Вставте нову лампу:
Протитуманна фара ( 1)
Ліхтар заднього ходу ( 2)
Покажчик повороту/ліхтарі
аварійної сигналізації ( 3)
Задній ліхтар/стоп-сигнал ( 4)
6. Приєднайте тримач лампи до блоку ліхтаря.
7. Приєднайте кабель до утримувача.
8. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть обидва
гвинти.Автомобіль із задніми дверцятами
1. Відкрутіть та вийміть два гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
3. Зніміть кабель із утримувача.
4. Вийміть лампову панель, від’єднавши її від чотирьох
затискачів.
Page 253 of 313
Догляд за автомобілем251

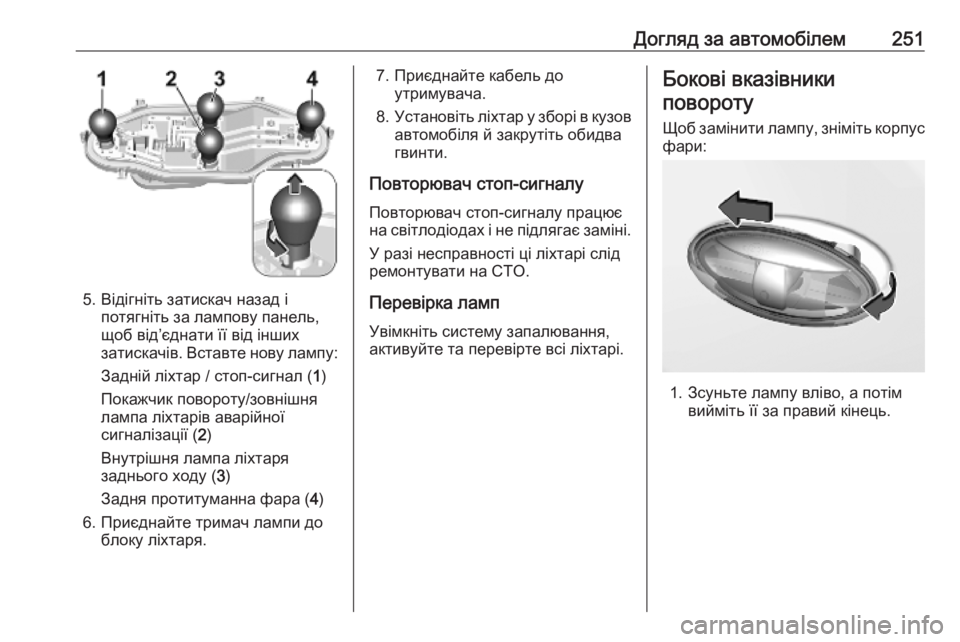

5. Відігніть затискач назад іпотягніть за лампову панель,
щоб від’єднати її від інших
затискачів. Вставте нову лампу:
Задній ліхтар / стоп-сигнал ( 1)
Покажчик повороту/зовнішня
лампа ліхтарів аварійної
сигналізації ( 2)
Внутрішня лампа ліхтаря
заднього ходу ( 3)
Задня протитуманна фара ( 4)
6. Приєднайте тримач лампи до блоку ліхтаря.
7. Приєднайте кабель доутримувача.
8. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть обидва
гвинти.
Повторювач стоп-сигналу Повторювач стоп-сигналу працює
на світлодіодах і не підлягає заміні.
У разі несправності ці ліхтарі слід ремонтувати на СТО.
Перевірка ламп
Увімкніть систему запалювання, активуйте та перевірте всі ліхтарі.Бокові вказівники
повороту
Щоб замінити лампу, зніміть корпус фари:
1. Зсуньте лампу вліво, а потім
вийміть її за правий кінець.
Page 254 of 313
252Догляд за автомобілем

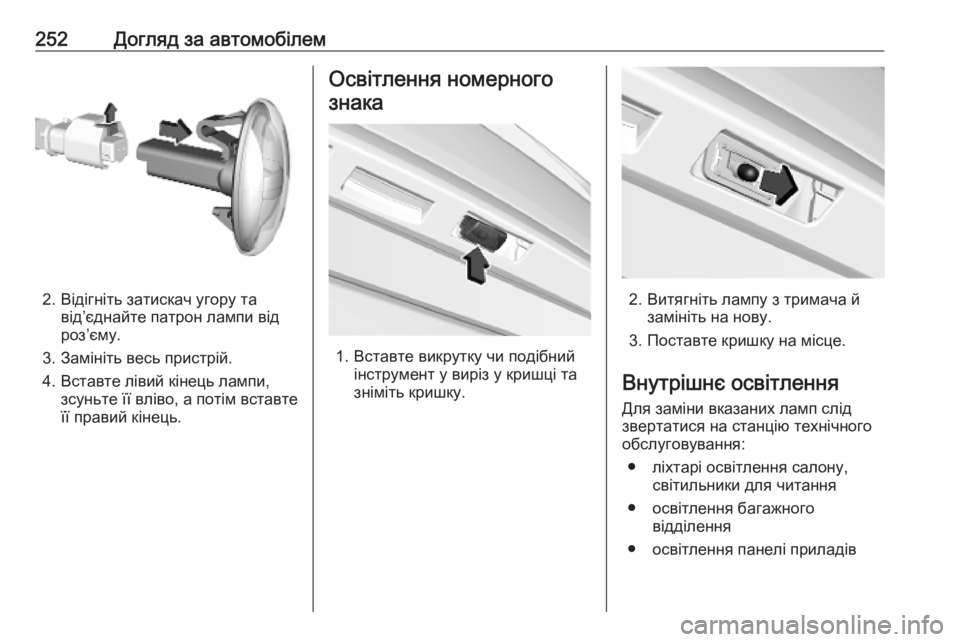

2. Відігніть затискач угору тавід’єднайте патрон лампи від
роз’єму.
3. Замініть весь пристрій. 4. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
1. Вставте викрутку чи подібний інструмент у виріз у кришці та
зніміть кришку.
2. Витягніть лампу з тримача й замініть на нову.
3. Поставте кришку на місце.
Внутрішнє освітлення
Для заміни вказаних ламп слід звертатися на станцію технічного
обслуговування:
● ліхтарі освітлення салону, світильники для читання
● освітлення багажного відділення
● освітлення панелі приладів
Page 255 of 313
Догляд за автомобілем253Електрична система
Запобіжники Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є два блоки
запобіжників:
● моторне відділення
● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника
Інструмент для виймання
запобіжників розміщений на кришці
блока запобіжників на панелі
приладів.
Page 256 of 313
254Догляд за автомобілем

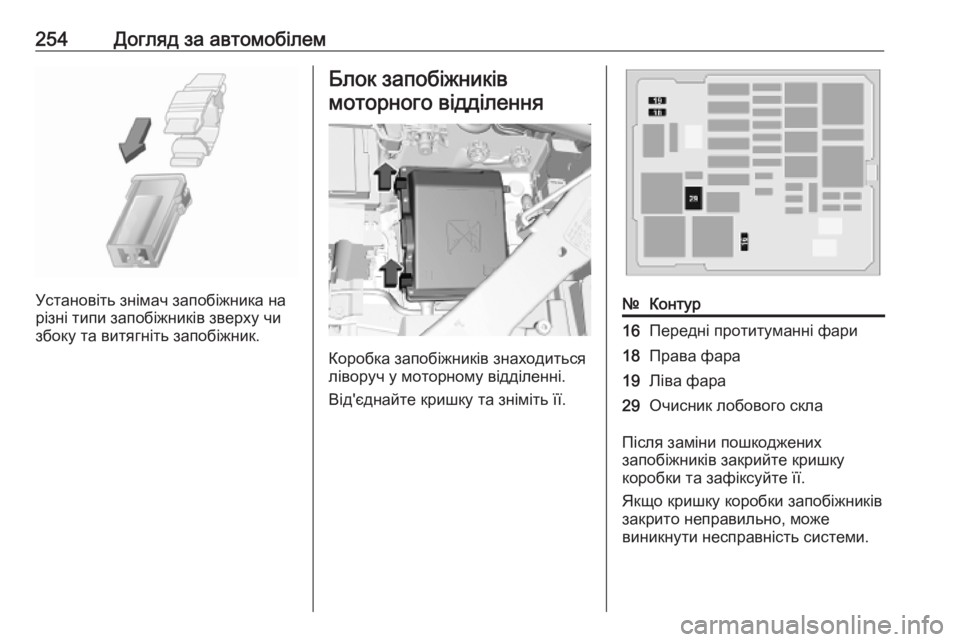

Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур16Передні протитуманні фари18Права фара19Ліва фара29Очисник лобового скла
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та зафіксуйте її.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
