Conservação do veículo207fechado com um tampão falso, e a
ventilação na proximidade do
terminal negativo deve ser aberta.
Utilizar apenas baterias que
permitam que a caixa de fusíveis seja
montada por cima da bateria do
veículo.
Garantir que a bateria é sempre
substituída por uma bateria do
mesmo tipo.
Recomendamos que substitua a
bateria do veículo numa oficina.
Sistema Start/Stop 3 151.
Carregar a bateria do veículo9 Aviso
Nos veículos com sistema Start/
Stop, certificar-se de que o
potencial de carga não excede os
14,6 volt quando é utilizado um carregador de baterias. Caso
contrário, a bateria do veículo
poderá sofrer danos.
Auxílio de arranque 3 240.
Etiqueta de aviso
Significado dos símbolos:
● Sem faíscas, chamas vivas ou fumo.
● Proteger sempre os olhos. Os gases explosivos podem causar
cegueira ou ferimentos.
● Mantenha a bateria do veículo fora do alcance de crianças.
● A bateria do veículo contém ácido sulfúrico, que pode
provocar cegueira ou lesões por
queimaduras graves.
● Consultar o Manual do Proprietário para mais
informações.
● Poderá haver gases explosivos perto da bateria do veículo.
Substituição das escovas do limpa para-brisas
Levantar o braço do limpa-vidros até
se manter na posição levantada,
pressionar o botão, desencaixar a
escova e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.

208Conservação do veículoBaixar o braço cuidadosamente.Substituir lâmpadasDesligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas
pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas
Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.Faróis de halogéneo
Faróis bi-halogéneo (1) com uma
lâmpada para luzes de máximos e de
médios.
Luzes laterais/luzes de condução
diurna (2) .

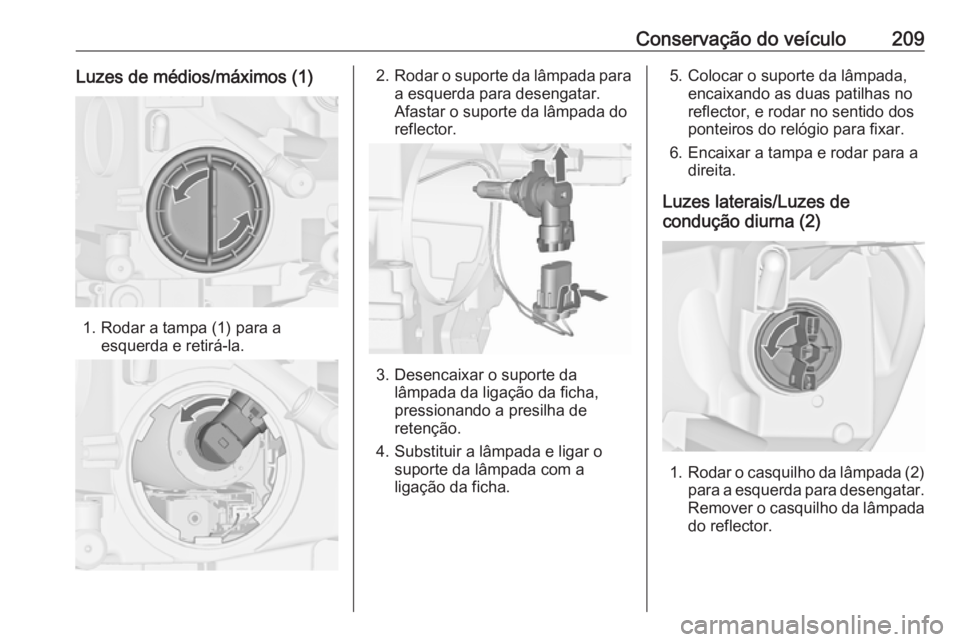

Conservação do veículo209Luzes de médios/máximos (1)
1. Rodar a tampa (1) para aesquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar o suporte da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de
condução diurna (2)
1. Rodar o casquilho da lâmpada (2)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.

210Conservação do veículo
2. Remover a lâmpada docasquilho, puxando.
3. Substituir e introduzir a nova lâmpada no casquilho.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Iluminação dianteira
adaptativa9 Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As lâmpadas do indicador de
mudança de direcção dianteiro e
das luzes de curva podem ser
substituídas.
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não
podem ser substituídas.
Iluminação de cantos
1. Rodar a tampa para a esquerda e
retirá-la.

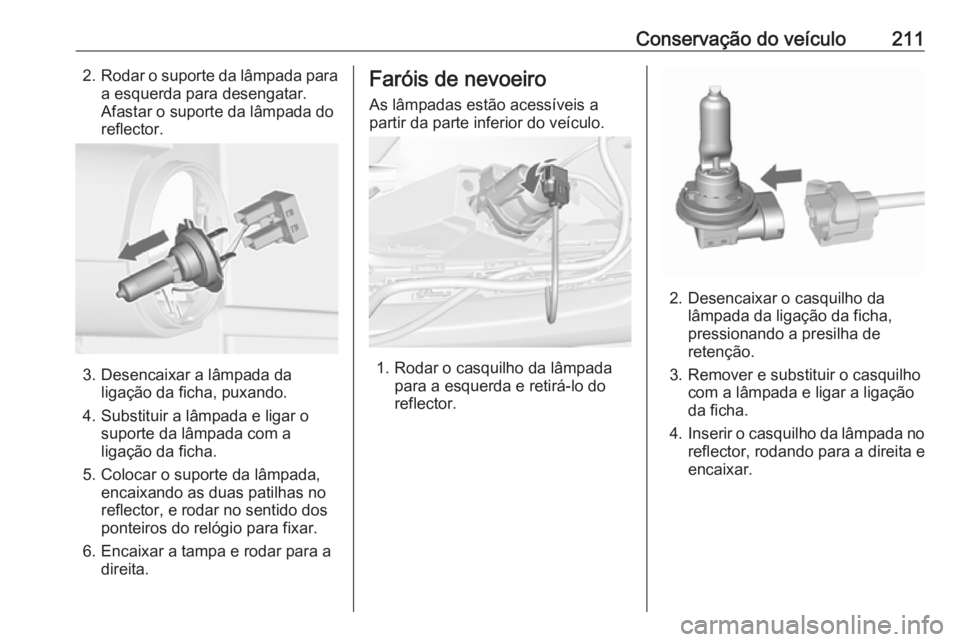

Conservação do veículo2112.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar a lâmpada da ligação da ficha, puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Faróis de nevoeiro
As lâmpadas estão acessíveis a
partir da parte inferior do veículo.
1. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
2. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
3. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
4. Inserir o casquilho da lâmpada no
reflector, rodando para a direita e
encaixar.

212Conservação do veículoLuzes indicadoras demudança de direçãodianteiras
1. Rodar a tampa (1) para a esquerda e retirá-la.
2. A figura mostra a versão comfaróis de halogéneo.
A figura mostra a versão com
faróis de iluminação dianteira
adaptativa.
Rodar o casquilho da lâmpada no
sentido anti horário para
desengatar e extrair do reflector.
3. Remover a lâmpada do casquilho, rodando para a
esquerda.
4. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Encaixar a tampa e rodar para a direita.

Conservação do veículo213Luzes traseiras
1. Abrir e retirar a cobertura nointerior da porta da bagageira
desapertando o parafuso com
uma moeda.
2. As luzes de travão, luzes traseiras
e faróis de nevoeiro são
constituídos por díodos
emissores de luz (LED) e não
podem ser substituídos.
Remover o suporte da lâmpada
rodando no sentido anti-horário.
Luzes dos indicadores de
mudança de direcção ( 1)
Luzes de marcha-atrás ( 2)
3. Retirar e substituir a lâmpada
4. Inserir o suporte da lâmpada no conjunto de luzes traseiras e
rodar no sentido horário.
5. Fechar a tampa inserir primeiro os
ganchos de fixação. Fixar a
tampa rodando o parafuso no
sentido horário com uma moeda.
Luzes adicionais no quadro da
porta da bagageira
1. Abrir a tampa da bagageira.

214Conservação do veículo
2. Soltar a cobertura do interior dopainel e desmontar.
3. Remover o suporte da lâmpadarodando no sentido anti-horário.
Luzes dos indicadores de
mudança de direcção ( 1)
Luzes traseiras ( 2)
4. Retirar e substituir a lâmpada.
5. Inserir o suporte da lâmpada no compartimento e rodar no sentido
horário.
6. Fixar a cobertura da moldura lateral.
Luzes indicadores de
mudança de direçãolaterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.
