2019 OPEL CASCADA Kezelési útmutató (in Hungarian)

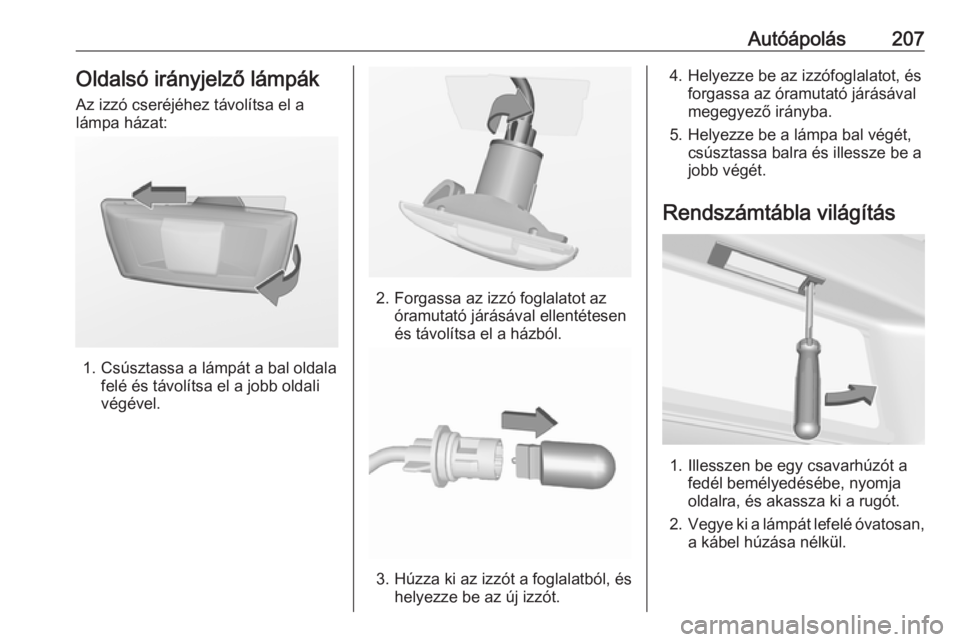

Autóápolás207Oldalsó irányjelző lámpákAz izzó cseréjéhez távolítsa el alámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.

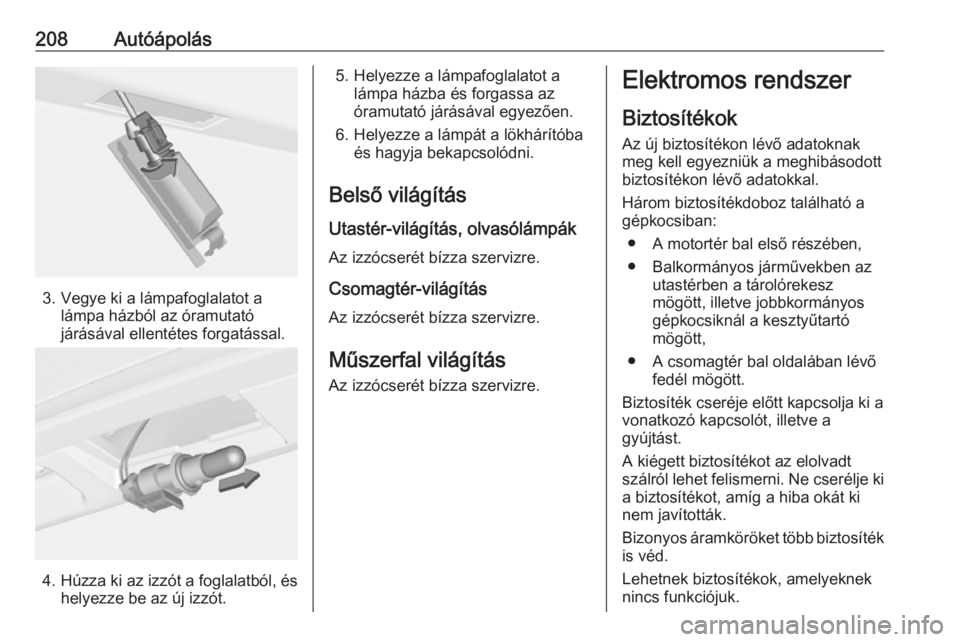

208Autóápolás
3. Vegye ki a lámpafoglalatot alámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot alámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● A motortér bal első részében,● Balkormányos járművekben az utastérben a tárolórekesz
mögött, illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött,
● A csomagtér bal oldalában lévő fedél mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

Autóápolás209

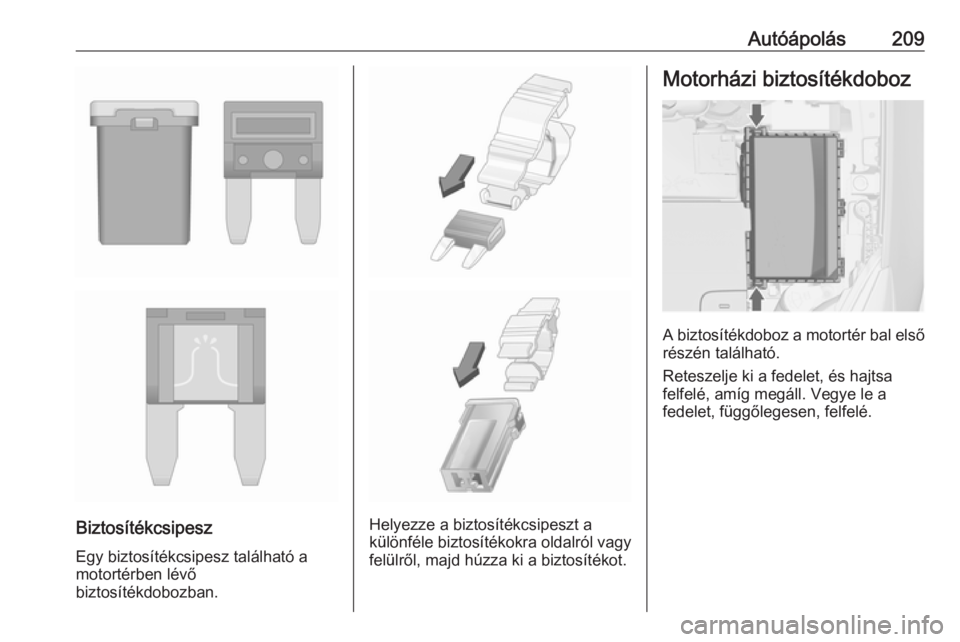

BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

210AutóápolásSz.Áramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecskendezés,
gyújtásrendszer4Üzemanyag-befecskendezés,
gyújtásrendszer5–6Tükörfűtés7Ventilátor-szabályozás8Lambda-szonda, motorhűtés9Hátsó ablak érzékelő10Járműakkumulátor-érzékelő11Csomagtérajtó zár12Adaptív első világítás, automa‐
tikus fényszóróvezérlés13ABS szelepek14–15Motor vezérlőegység16Indítómotor17Sebességváltó vezérlőegység18Hátsó ablakfűtés19Első elektromos ablakemelőkSz.Áramkör20Hátsó elektromos ablakemelők21Hátsó elektromos központ22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fényszóró
(Xenon)25Bal oldali tompított fényszóró
(Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Start/stop rendszer29Elektromos rögzítőfék30ABS szivattyú31–32Légzsák33Adaptív első világítás, automa‐
tikus fényszóróvezérlés34Kipufogógáz visszavezetés35Elektromos ablakok, esőérzé‐
kelő, külső tükör36Hőmérséklet-szabályozás37–

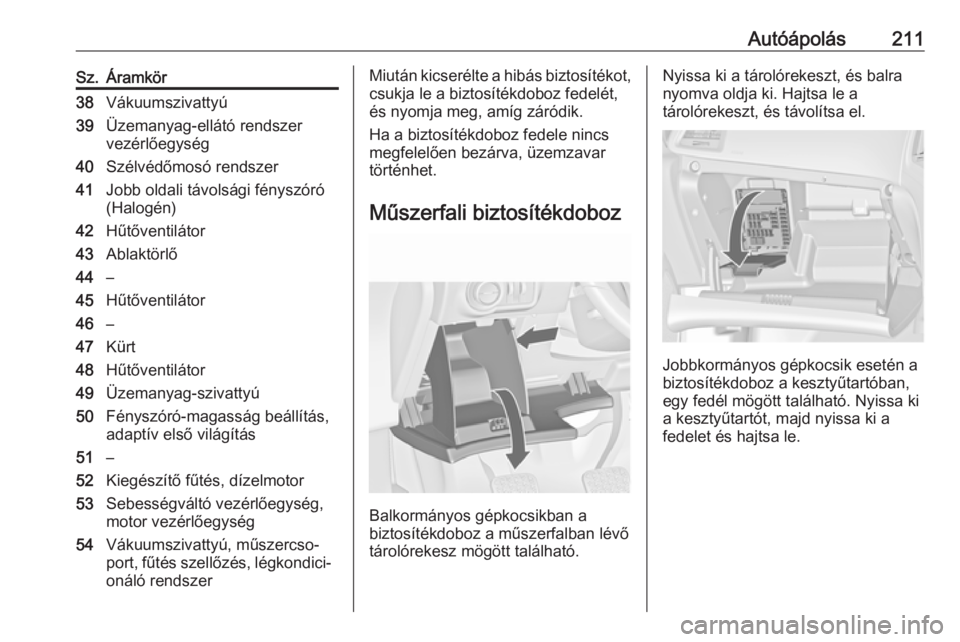

Autóápolás211Sz.Áramkör38Vákuumszivattyú39Üzemanyag-ellátó rendszer
vezérlőegység40Szélvédőmosó rendszer41Jobb oldali távolsági fényszóró
(Halogén)42Hűtőventilátor43Ablaktörlő44–45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyú50Fényszóró-magasság beállítás,
adaptív első világítás51–52Kiegészítő fűtés, dízelmotor53Sebességváltó vezérlőegység,
motor vezérlőegység54Vákuumszivattyú, műszercso‐
port, fűtés szellőzés, légkondici‐
onáló rendszerMiután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.

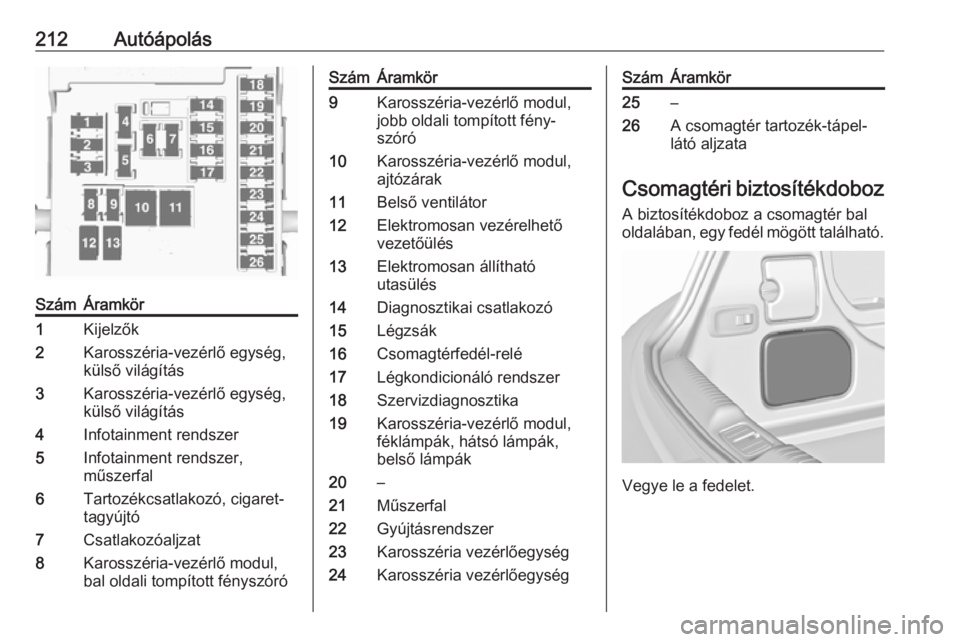

212AutóápolásSzámÁramkör1Kijelzők2Karosszéria-vezérlő egység,
külső világítás3Karosszéria-vezérlő egység,
külső világítás4Infotainment rendszer5Infotainment rendszer,
műszerfal6Tartozékcsatlakozó, cigaret‐
tagyújtó7Csatlakozóaljzat8Karosszéria-vezérlő modul,
bal oldali tompított fényszóróSzámÁramkör9Karosszéria-vezérlő modul,
jobb oldali tompított fény‐
szóró10Karosszéria-vezérlő modul,
ajtózárak11Belső ventilátor12Elektromosan vezérelhető
vezetőülés13Elektromosan állítható
utasülés14Diagnosztikai csatlakozó15Légzsák16Csomagtérfedél-relé17Légkondicionáló rendszer18Szervizdiagnosztika19Karosszéria-vezérlő modul,
féklámpák, hátsó lámpák,
belső lámpák20–21Műszerfal22Gyújtásrendszer23Karosszéria vezérlőegység24Karosszéria vezérlőegységSzámÁramkör25–26A csomagtér tartozék-tápel‐
látó aljzata
Csomagtéri biztosítékdoboz
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.

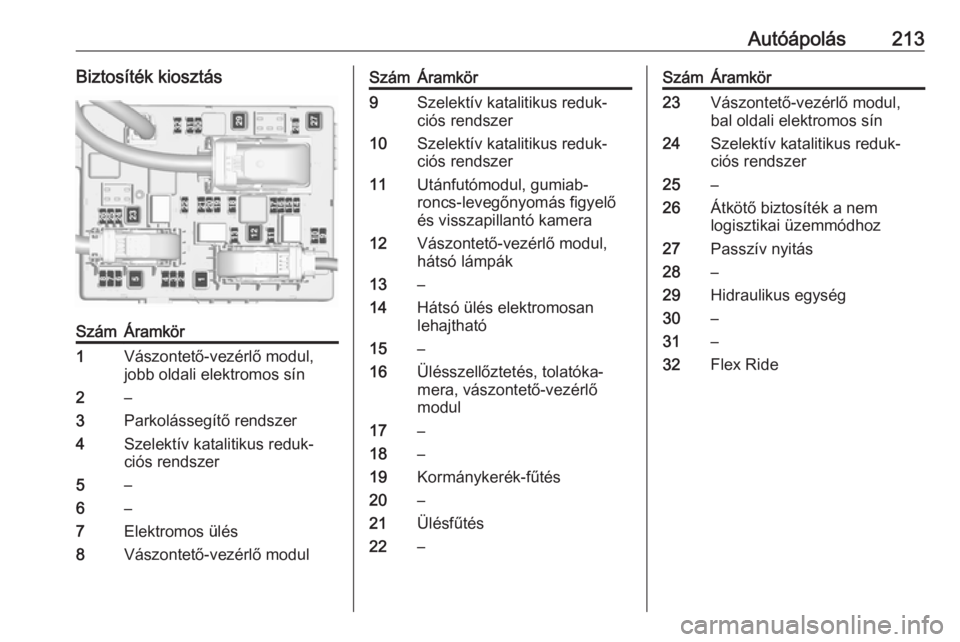

Autóápolás213Biztosíték kiosztásSzámÁramkör1Vászontető-vezérlő modul,
jobb oldali elektromos sín2–3Parkolássegítő rendszer4Szelektív katalitikus reduk‐
ciós rendszer5–6–7Elektromos ülés8Vászontető-vezérlő modulSzámÁramkör9Szelektív katalitikus reduk‐
ciós rendszer10Szelektív katalitikus reduk‐
ciós rendszer11Utánfutómodul, gumiab‐
roncs-levegőnyomás figyelő
és visszapillantó kamera12Vászontető-vezérlő modul,
hátsó lámpák13–14Hátsó ülés elektromosan
lehajtható15–16Ülésszellőztetés, tolatóka‐
mera, vászontető-vezérlő
modul17–18–19Kormánykerék-fűtés20–21Ülésfűtés22–SzámÁramkör23Vászontető-vezérlő modul,
bal oldali elektromos sín24Szelektív katalitikus reduk‐
ciós rendszer25–26Átkötő biztosíték a nem
logisztikai üzemmódhoz27Passzív nyitás28–29Hidraulikus egység30–31–32Flex Ride

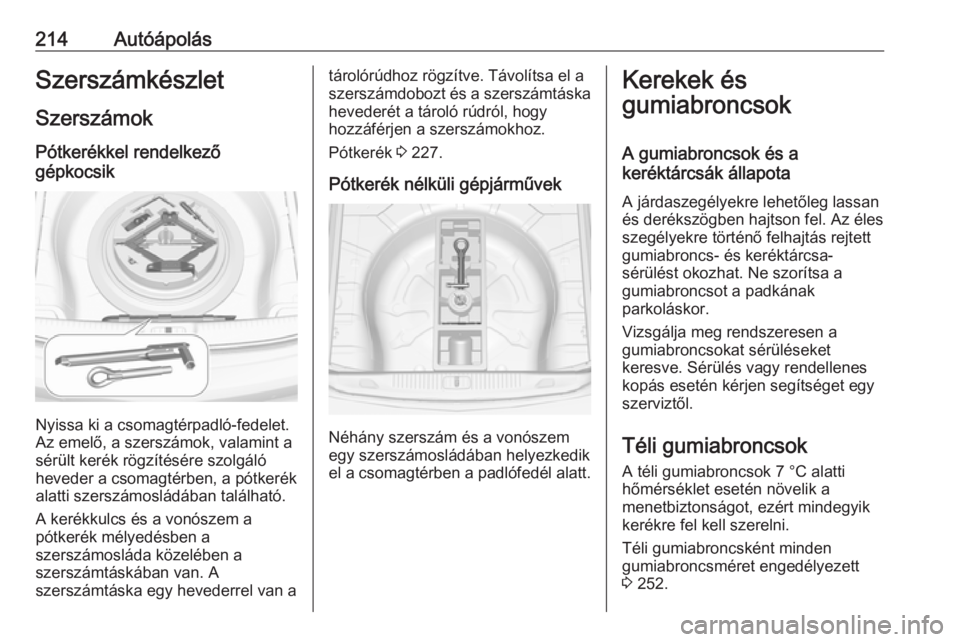

214AutóápolásSzerszámkészletSzerszámok
Pótkerékkel rendelkező
gépkocsik
Nyissa ki a csomagtérpadló-fedelet.
Az emelő, a szerszámok, valamint a
sérült kerék rögzítésére szolgáló
heveder a csomagtérben, a pótkerék alatti szerszámosládában található.
A kerékkulcs és a vonószem a
pótkerék mélyedésben a
szerszámosláda közelében a
szerszámtáskában van. A
szerszámtáska egy hevederrel van a
tárolórúdhoz rögzítve. Távolítsa el a
szerszámdobozt és a szerszámtáska
hevederét a tároló rúdról, hogy
hozzáférjen a szerszámokhoz.
Pótkerék 3 227.
Pótkerék nélküli gépjárművek
Néhány szerszám és a vonószem
egy szerszámosládában helyezkedik
el a csomagtérben a padlófedél alatt.
Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles
szegélyekre történő felhajtás rejtett
gumiabroncs- és keréktárcsa-
sérülést okozhat. Ne szorítsa a
gumiabroncsot a padkának
parkoláskor.
Vizsgálja meg rendszeresen a
gumiabroncsokat sérüléseket
keresve. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Téli gumiabroncsok
A téli gumiabroncsok 7 °C alatti hőmérséklet esetén növelik a
menetbiztonságot, ezért mindegyik
kerékre fel kell szerelni.
Téli gumiabroncsként minden
gumiabroncsméret engedélyezett
3 252.
