Fahrzeugwartung207Rückleuchten

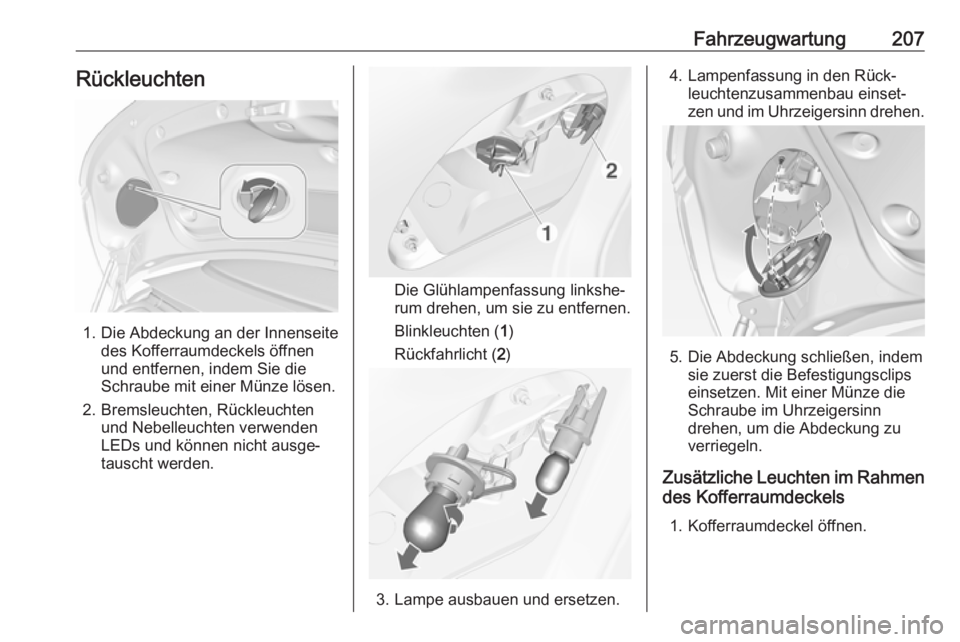

1. Die Abdeckung an der Innenseitedes Kofferraumdeckels öffnen
und entfernen, indem Sie die
Schraube mit einer Münze lösen.
2. Bremsleuchten, Rückleuchten und Nebelleuchten verwenden
LEDs und können nicht ausge‐
tauscht werden.
Die Glühlampenfassung linkshe‐
rum drehen, um sie zu entfernen.
Blinkleuchten ( 1)
Rückfahrlicht ( 2)
3. Lampe ausbauen und ersetzen.
4. Lampenfassung in den Rück‐
leuchtenzusammenbau einset‐
zen und im Uhrzeigersinn drehen.
5. Die Abdeckung schließen, indem sie zuerst die Befestigungsclips
einsetzen. Mit einer Münze die
Schraube im Uhrzeigersinn
drehen, um die Abdeckung zu
verriegeln.
Zusätzliche Leuchten im Rahmen des Kofferraumdeckels
1. Kofferraumdeckel öffnen.

208Fahrzeugwartung

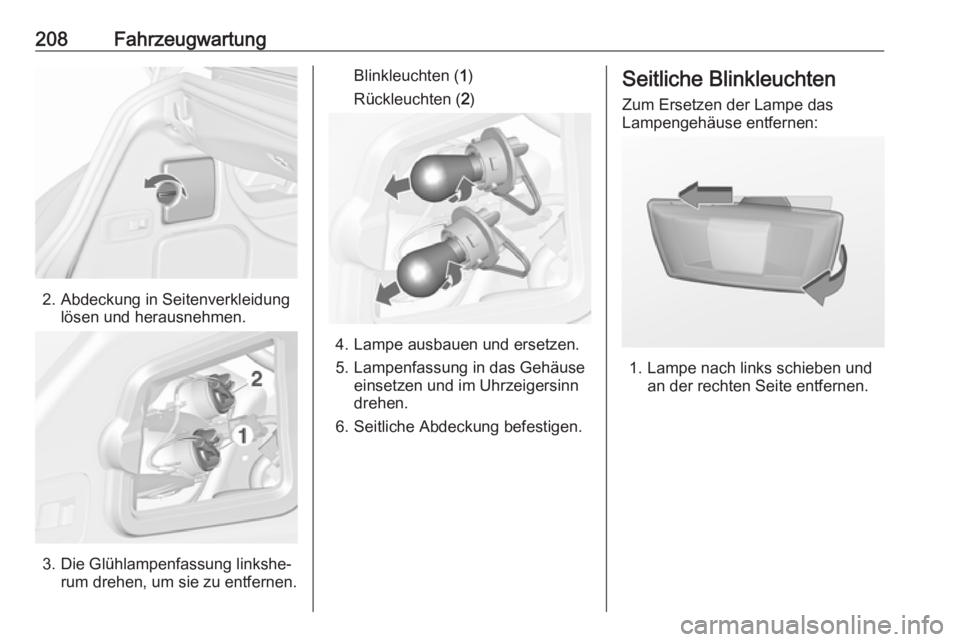

2. Abdeckung in Seitenverkleidunglösen und herausnehmen.
3. Die Glühlampenfassung linkshe‐rum drehen, um sie zu entfernen.
Blinkleuchten ( 1)
Rückleuchten ( 2)
4. Lampe ausbauen und ersetzen.
5. Lampenfassung in das Gehäuse einsetzen und im Uhrzeigersinn
drehen.
6. Seitliche Abdeckung befestigen.
Seitliche Blinkleuchten
Zum Ersetzen der Lampe das
Lampengehäuse entfernen:
1. Lampe nach links schieben und an der rechten Seite entfernen.

Fahrzeugwartung209

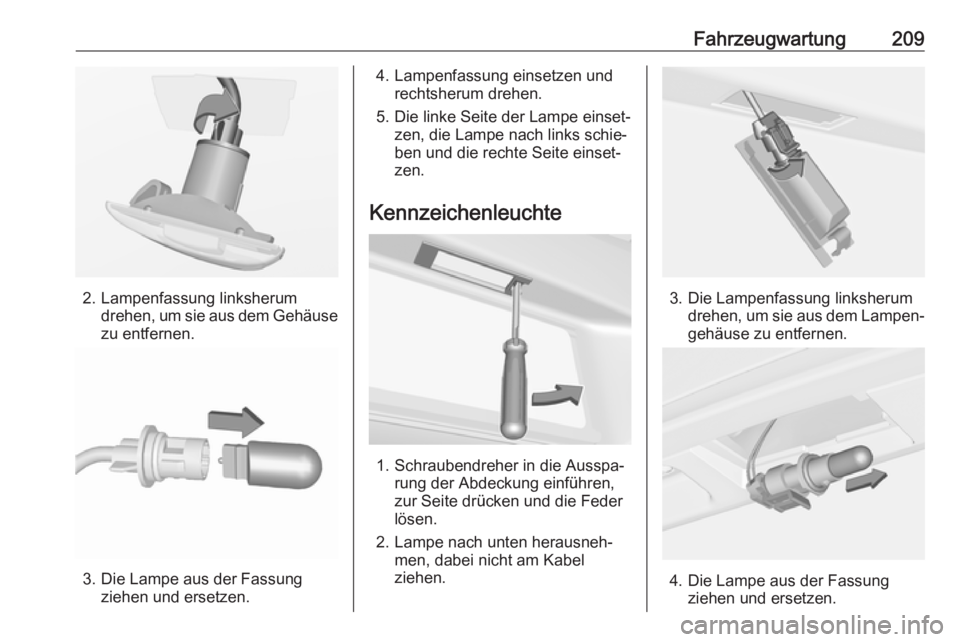

2. Lampenfassung linksherumdrehen, um sie aus dem Gehäuse
zu entfernen.
3. Die Lampe aus der Fassung ziehen und ersetzen.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel
ziehen.
3. Die Lampenfassung linksherum drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.
4. Die Lampe aus der Fassung ziehen und ersetzen.

210Fahrzeugwartung5. Die Lampenfassung in dasLampengehäuse einsetzen und
rechtsherum drehen.
6. Die Lampe in den Stoßfänger einsetzen und einrasten lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐ tung
Lampenwechsel von einer Werkstatt
durchführen lassen.Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei
Sicherungskästen:
● im vorderen linken Bereich des Motorraums,
● in Linkslenkern im Innenraum hinter dem Staufach bzw. in
Rechtslenkern hinter dem Hand‐ schuhfach,
● unter einer Abdeckung auf der linken Seite im Laderaum.
Vor Auswechseln einer Sicherung
betreffenden Schalter und Zündung
ausschalten.

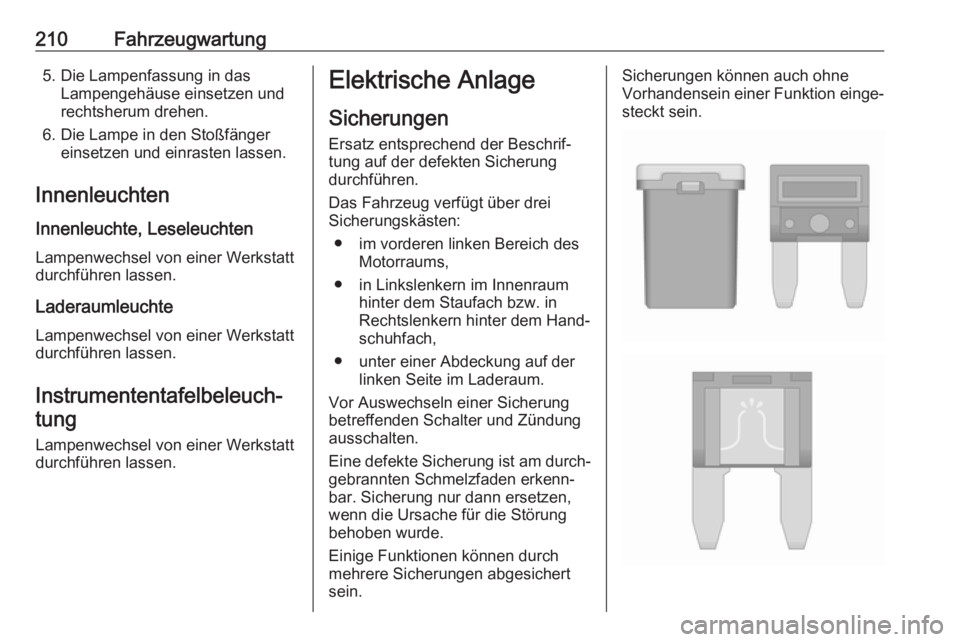

Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐ steckt sein.

Fahrzeugwartung211SicherungszieherIm Sicherungskasten des Motor‐raums kann ein Sicherungszieher
untergebracht sein.Sicherungszieher von oben oder seit‐ lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.
Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des
Motorraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.

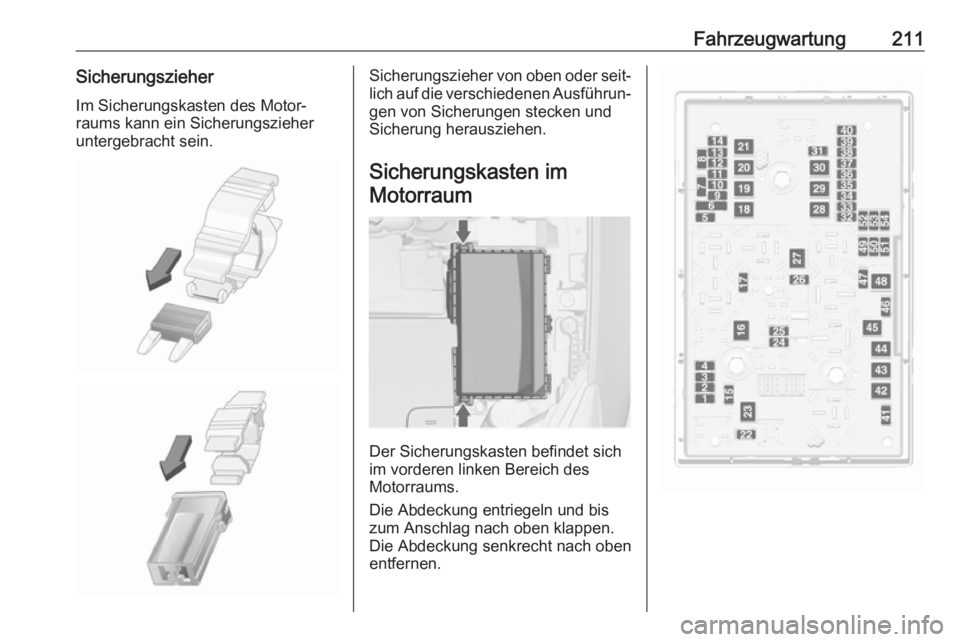

212FahrzeugwartungNr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung, Zündan‐
lage4Kraftstoffeinspritzung, Zündan‐
lage5–6Spiegelheizung7Gebläsesteuerung8Lambdasonde, Motorkühlung9Heckscheibensensor10Fahrzeugbatteriesensor11Laderaumentriegelung12Adaptives Fahrlicht, Automati‐
sches Fahrlicht13ABS-Ventile14–15MotorsteuergerätNr.Stromkreis16Anlasser17Getriebesteuergerät18Heizbare Heckscheibe19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Elektrische Zentrale Heck22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelleuchten27Heizung Diesel-Kraftstoff28Start-/Stoppsystem29Elektrische Parkbremse30ABS-Pumpe31–Nr.Stromkreis32Airbag33Adaptives Fahrlicht, Automati‐
sches Fahrlicht34Abgasrückführung35Elektrische Fensterbetätigung,
Regensensor, Außenspiegel36Klimatisierung37–38Unterdruckpumpe39Steuergerät Kraftstoffsystem40Windschutzscheibenwaschan‐
lage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer44–45Kühlergebläse46–

Fahrzeugwartung213Nr.Stromkreis47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregelung, Adap‐
tives Fahrlicht51–52Zuheizer, Dieselmotor53Getriebesteuergerät, Motorsteu‐
ergerät54Unterdruckpumpe, Kombiinstru‐
ment, Heizung Lüftung Klima‐
anlage
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der
Sicherungskasten hinter dem Stau‐
fach in der Instrumententafel.

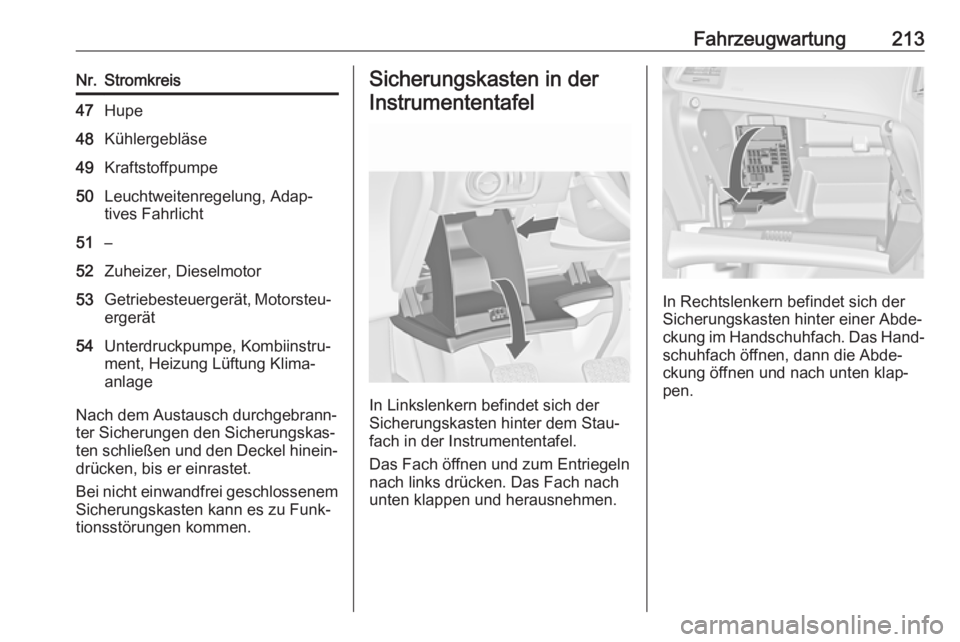

Das Fach öffnen und zum Entriegeln
nach links drücken. Das Fach nach
unten klappen und herausnehmen.
In Rechtslenkern befindet sich der
Sicherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.

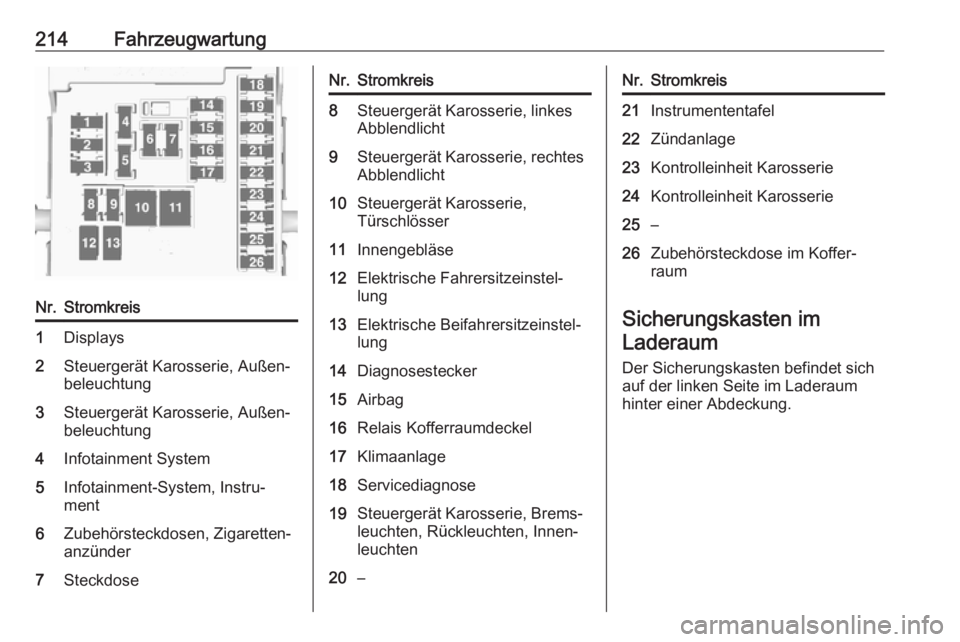

214FahrzeugwartungNr.Stromkreis1Displays2Steuergerät Karosserie, Außen‐
beleuchtung3Steuergerät Karosserie, Außen‐
beleuchtung4Infotainment System5Infotainment-System, Instru‐
ment6Zubehörsteckdosen, Zigaretten‐
anzünder7SteckdoseNr.Stromkreis8Steuergerät Karosserie, linkes
Abblendlicht9Steuergerät Karosserie, rechtes
Abblendlicht10Steuergerät Karosserie,
Türschlösser11Innengebläse12Elektrische Fahrersitzeinstel‐
lung13Elektrische Beifahrersitzeinstel‐
lung14Diagnosestecker15Airbag16Relais Kofferraumdeckel17Klimaanlage18Servicediagnose19Steuergerät Karosserie, Brems‐
leuchten, Rückleuchten, Innen‐
leuchten20–Nr.Stromkreis21Instrumententafel22Zündanlage23Kontrolleinheit Karosserie24Kontrolleinheit Karosserie25–26Zubehörsteckdose im Koffer‐
raum
Sicherungskasten im
Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hinter einer Abdeckung.
