2019 OPEL CASCADA Инструкция по эксплуатации (in Russian)

Уход за автомобилем247
10. Установите клавишу выключа‐теля компрессора в положе‐
ние I. Шина заполнится герме‐
тиком.
11. Если герметик в резервуаре заканчивается, манометр комп‐
рессора непродолжительное
время (около 30 сек) показы‐
вает давление до 6 бар. Затем
давление начинает падать.
12. Это означает, что в шину зака‐ чан весь герметик. Затем шину
нужно накачать воздухом.
13. Рабочее давление в шине уста‐
новится примерно через
10 минут. Давление в шинах
3 277. По достижении нужного
давления, выключите компрес‐
сор.
Если после 10 мин заданное
давление не установилось,
снимите комплект для ремонта
шин. Сдвиньте автомобиль,
чтобы колеса сделали полный
оборот. Повторно присоеди‐
ните комплект для ремонта шин
и продолжите процедуру запол‐ нения в течение 10 мин. Если
предписанное давление в шине
по-прежнему не достигается,
значит, шина повреждена
слишком сильно. Обратитесь за
помощью на станцию техобслу‐ живания.Стравите излишнее давление в
шине с помощью кнопки на
манометре.
В некоторых модификациях
кнопка может располагаться на
воздушном шланге.
Включайте компрессор не
дольше, чем на 10 мин.
14. Отсоедините комплект для ремонта шин. Чтобы снять
баллон герметика, толкните
захват на кронштейне. Навер‐
нуть шланг для накачивания
шин на свободный штуцер
баллона с герметиком. Это
позволит сохранить герметик в

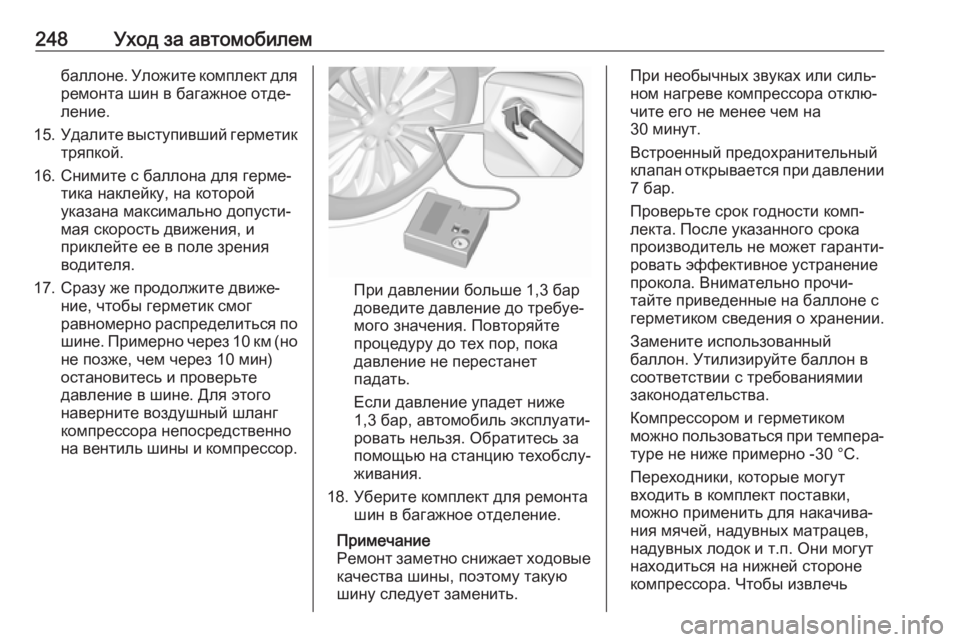

248Уход за автомобилембаллоне. Уложите комплект для
ремонта шин в багажное отде‐
ление.
15. Удалите выступивший герметик
тряпкой.
16. Снимите с баллона для герме‐ тика наклейку, на которой
указана максимально допусти‐
мая скорость движения, и
приклейте ее в поле зрения
водителя.
17. Сразу же продолжите движе‐ ние, чтобы герметик смог
равномерно распределиться по шине. Примерно через 10 км (но
не позже, чем через 10 мин)
остановитесь и проверьте
давление в шине. Для этого
наверните воздушный шланг
компрессора непосредственно
на вентиль шины и компрессор.
При давлении больше 1,3 бар
доведите давление до требуе‐
мого значения. Повторяйте
процедуру до тех пор, пока
давление не перестанет
падать.
Если давление упадет ниже
1,3 бар, автомобиль эксплуати‐
ровать нельзя. Обратитесь за
помощью на станцию техобслу‐
живания.
18. Уберите комплект для ремонта шин в багажное отделение.
Примечание
Ремонт заметно снижает ходовые
качества шины, поэтому такую
шину следует заменить.
При необычных звуках или силь‐
ном нагреве компрессора отклю‐
чите его не менее чем на
30 минут.
Встроенный предохранительный
клапан открывается при давлении
7 бар.
Проверьте срок годности комп‐
лекта. После указанного срока
производитель не может гаранти‐
ровать эффективное устранение
прокола. Внимательно прочи‐
тайте приведенные на баллоне с
герметиком сведения о хранении.
Замените использованный
баллон. Утилизируйте баллон в
соответствии с требованиямии
законодательства.
Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Переходники, которые могут
входить в комплект поставки,
можно применить для накачива‐
ния мячей, надувных матрацев,
надувных лодок и т.п. Они могут
находиться на нижней стороне
компрессора. Чтобы извлечь

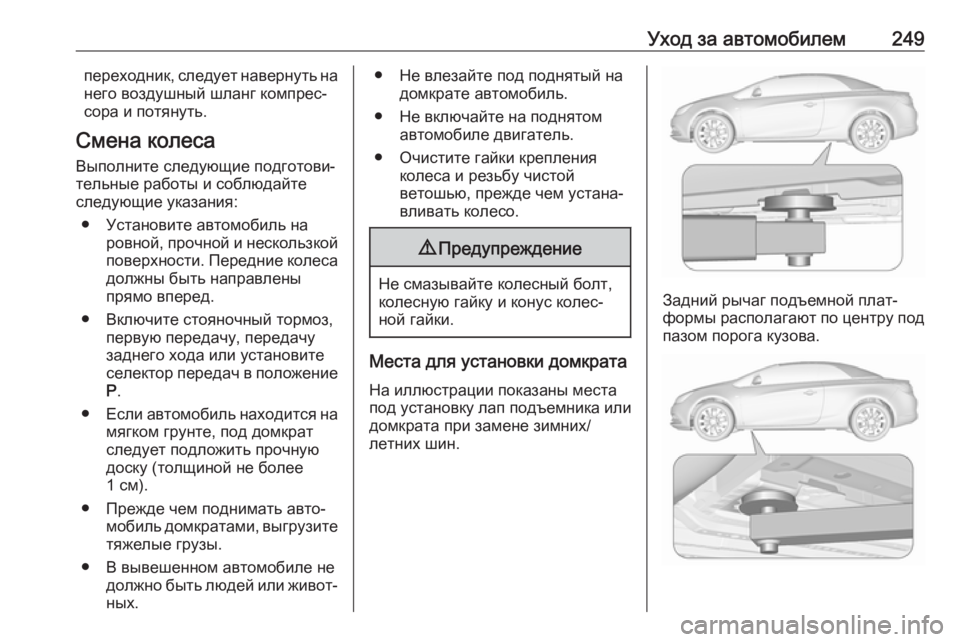

Уход за автомобилем249переходник, следует навернуть на
него воздушный шланг компрес‐ сора и потянуть.
Смена колеса Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкой
поверхности. Передние колеса должны быть направлены
прямо вперед.
● Включите стояночный тормоз, первую передачу, передачу
заднего хода или установите
селектор передач в положение
Р .
● Если автомобиль находится на
мягком грунте, под домкратследует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузите
тяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐ных.● Не влезайте под поднятый на домкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем устана‐
вливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
Места для установки домкрата
На иллюстрации показаны места
под установку лап подъемника или
домкрата при замене зимних/
летних шин.
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.

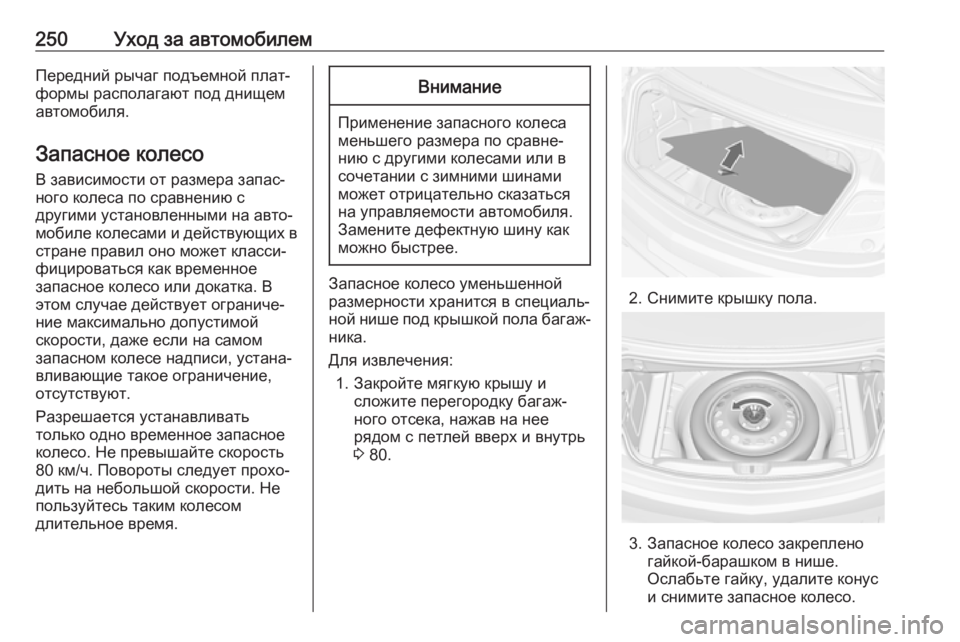

250Уход за автомобилемПередний рычаг подъемной плат‐
формы располагают под днищем
автомобиля.
Запасное колесо
В зависимости от размера запас‐
ного колеса по сравнению с
другими установленными на авто‐
мобиле колесами и действующих в стране правил оно может класси‐
фицироваться как временное
запасное колесо или докатка. В
этом случае действует ограниче‐
ние максимально допустимой
скорости, даже если на самом
запасном колесе надписи, устана‐
вливающие такое ограничение,
отсутствуют.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты следует прохо‐
дить на небольшой скорости. Не
пользуйтесь таким колесом
длительное время.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо уменьшенной
размерности хранится в специаль‐
ной нише под крышкой пола багаж‐ ника.
Для извлечения: 1. Закройте мягкую крышу и сложите перегородку багаж‐
ного отсека, нажав на нее
рядом с петлей вверх и внутрь
3 80.2. Снимите крышку пола.
3. Запасное колесо закреплено
гайкой-барашком в нише.
Ослабьте гайку, удалите конус
и снимите запасное колесо.

Уход за автомобилем251

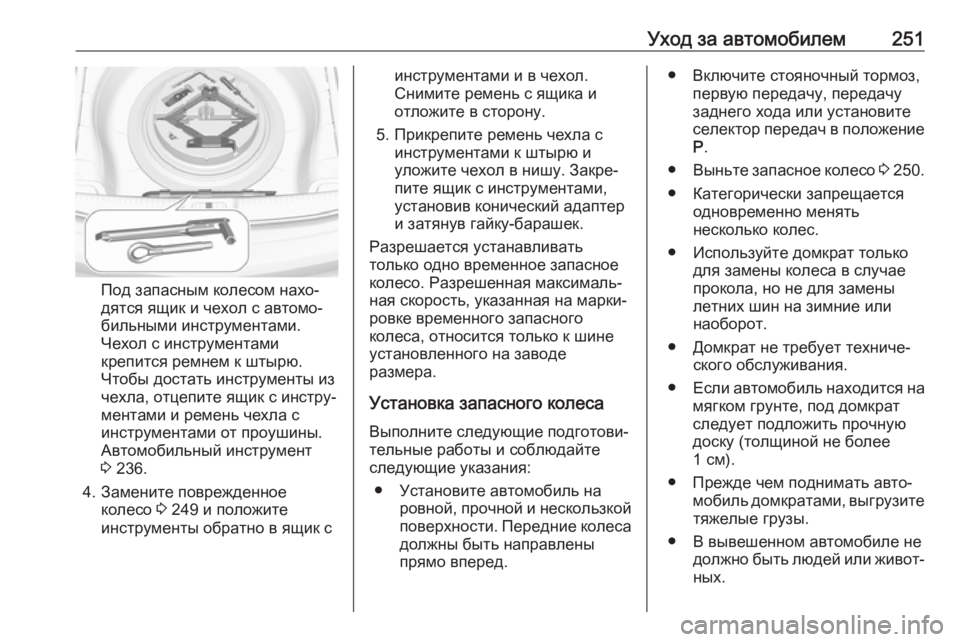

Под запасным колесом нахо‐
дятся ящик и чехол с автомо‐
бильными инструментами.
Чехол с инструментами
крепится ремнем к штырю.
Чтобы достать инструменты из
чехла, отцепите ящик с инстру‐ ментами и ремень чехла с
инструментами от проушины.
Автомобильный инструмент
3 236.
4. Замените поврежденное колесо 3 249 и положите
инструменты обратно в ящик с
инструментами и в чехол.
Снимите ремень с ящика и
отложите в сторону.
5. Прикрепите ремень чехла с инструментами к штырю и
уложите чехол в нишу. Закре‐
пите ящик с инструментами,
установив конический адаптер
и затянув гайку-барашек.
Разрешается устанавливать
только одно временное запасное
колесо. Разрешенная максималь‐
ная скорость, указанная на марки‐
ровке временного запасного
колеса, относится только к шине
установленного на заводе
размера.
Установка запасного колеса
Выполните следующие подготови‐
тельные работы и соблюдайте
следующие указания:
● Установите автомобиль на ровной, прочной и нескользкой
поверхности. Передние колеса
должны быть направлены
прямо вперед.● Включите стояночный тормоз, первую передачу, передачу
заднего хода или установите
селектор передач в положение Р .
● Выньте запасное колесо 3 250.
● Категорически запрещается одновременно менять
несколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены
летних шин на зимние или
наоборот.
● Домкрат не требует техниче‐ ского обслуживания.
● Если автомобиль находится на
мягком грунте, под домкрат
следует подложить прочную
доску (толщиной не более
1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузитетяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.

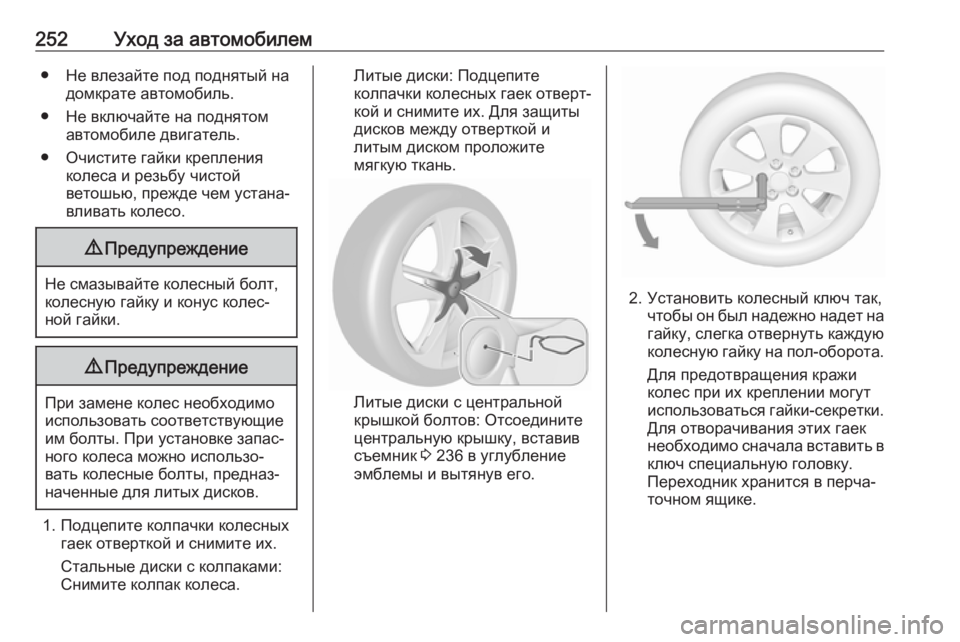

252Уход за автомобилем● Не влезайте под поднятый надомкрате автомобиль.
● Не включайте на поднятом автомобиле двигатель.
● Очистите гайки крепления колеса и резьбу чистой
ветошью, прежде чем устана‐
вливать колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
9 Предупреждение
При замене колес необходимо
использовать соответствующие
им болты. При установке запас‐
ного колеса можно использо‐
вать колесные болты, предназ‐
наченные для литых дисков.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Стальные диски с колпаками:
Снимите колпак колеса.
Литые диски: Подцепите
колпачки колесных гаек отверт‐
кой и снимите их. Для защиты
дисков между отверткой и
литым диском проложите
мягкую ткань.
Литые диски с центральной
крышкой болтов: Отсоедините центральную крышку, вставив
съемник 3 236 в углубление
эмблемы и вытянув его.
2. Установить колесный ключ так, чтобы он был надежно надет на
гайку, слегка отвернуть каждую
колесную гайку на пол-оборота.
Для предотвращения кражи
колес при их креплении могут
использоваться гайки-секретки.
Для отворачивания этих гаек
необходимо сначала вставить в ключ специальную головку.
Переходник хранится в перча‐
точном ящике.

Уход за автомобилем253

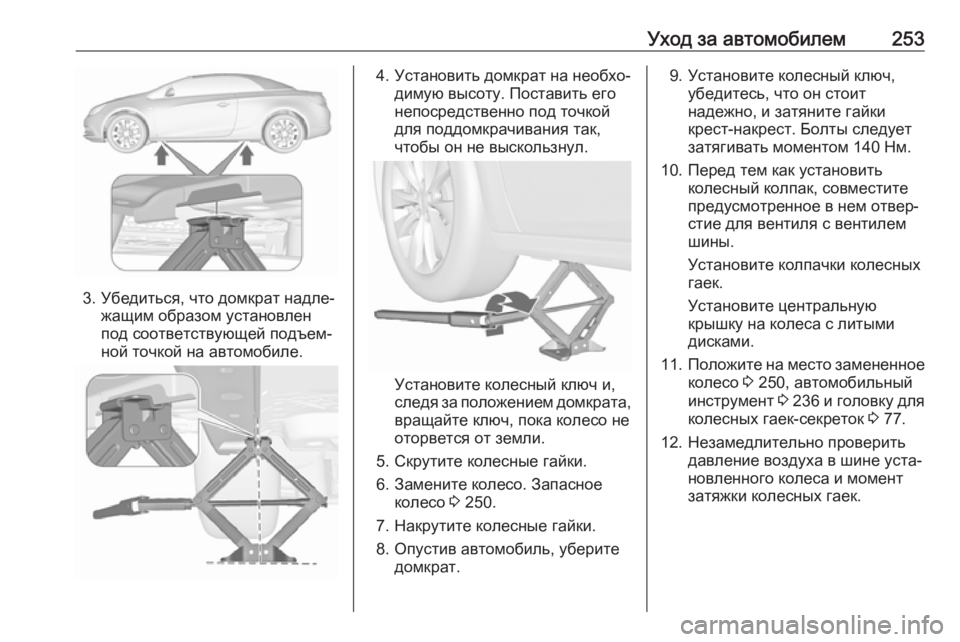

3. Убедиться, что домкрат надле‐жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
4. Установить домкрат на необхо‐ димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное колесо 3 250.
7. Накрутите колесные гайки.
8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ,убедитесь, что он стоит
надежно, и затяните гайки
крест-накрест. Болты следует
затягивать моментом 140 Нм.
10. Перед тем как установить колесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
Установите центральную
крышку на колеса с литыми
дисками.
11. Положите на место замененное
колесо 3 250, автомобильный
инструмент 3 236 и головку для
колесных гаек-секреток 3 77.
12. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент
затяжки колесных гаек.

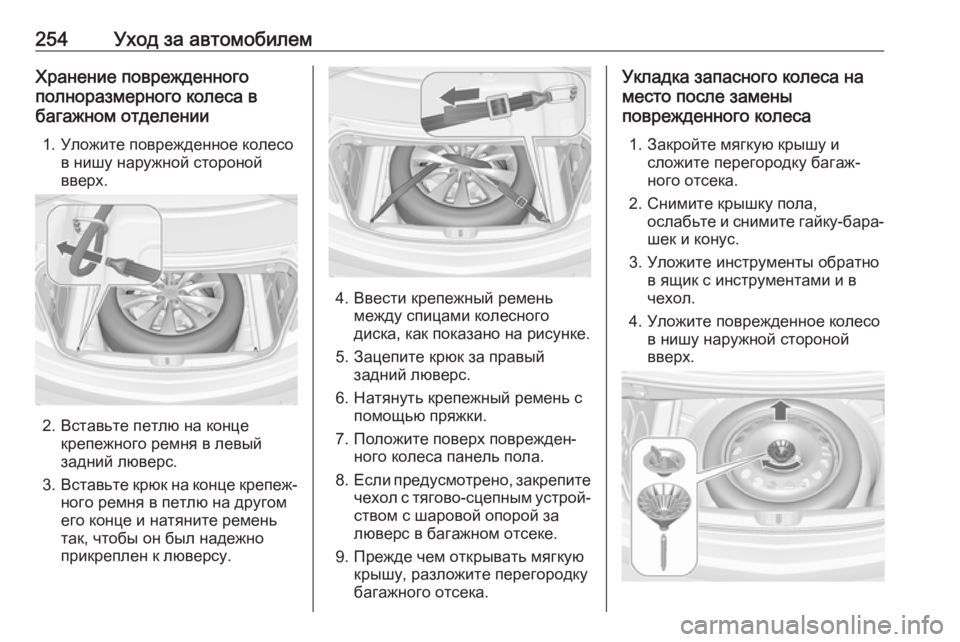

254Уход за автомобилемХранение поврежденного
полноразмерного колеса в
багажном отделении
1. Уложите поврежденное колесо в нишу наружной стороной
вверх.
2. Вставьте петлю на конце крепежного ремня в левый
задний люверс.
3. Вставьте крюк на конце крепеж‐
ного ремня в петлю на другом
его конце и натяните ремень
так, чтобы он был надежно
прикреплен к люверсу.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Зацепите крюк за правый задний люверс.
6. Натянуть крепежный ремень с помощью пряжки.
7. Положите поверх поврежден‐ ного колеса панель пола.
8. Если предусмотрено, закрепите
чехол с тягово-сцепным устрой‐
ством с шаровой опорой за
люверс в багажном отсеке.
9. Прежде чем открывать мягкую крышу, разложите перегородку
багажного отсека.
Укладка запасного колеса на
место после замены
поврежденного колеса
1. Закройте мягкую крышу и сложите перегородку багаж‐
ного отсека.
2. Снимите крышку пола, ослабьте и снимите гайку-бара‐шек и конус.
3. Уложите инструменты обратно в ящик с инструментами и в
чехол.
4. Уложите поврежденное колесо в нишу наружной стороной
вверх.
