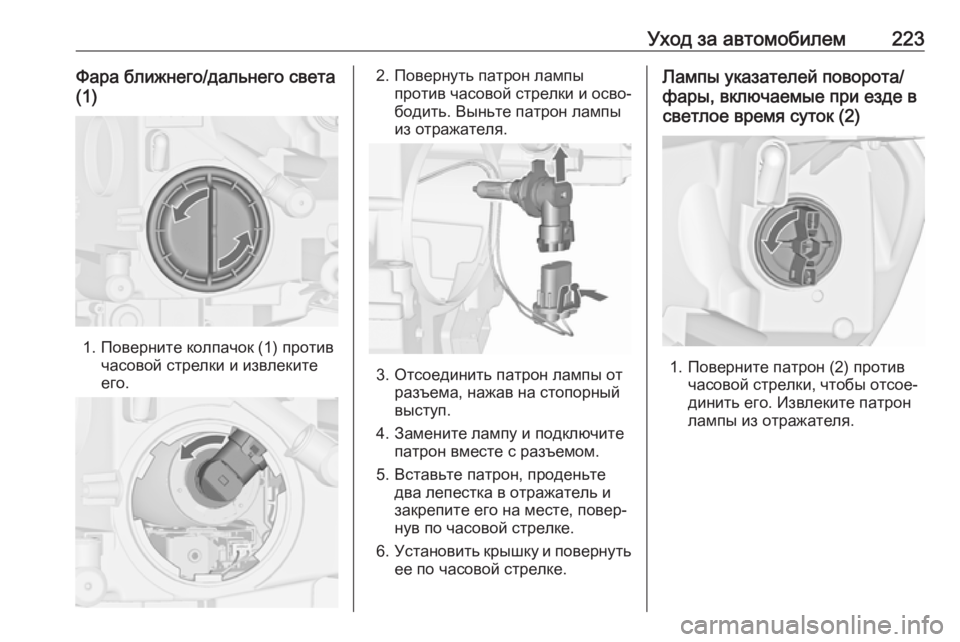

Уход за автомобилем223Фара ближнего/дальнего света
(1)
1. Поверните колпачок (1) против часовой стрелки и извлеките
его.
2. Повернуть патрон лампы против часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.
3. Отсоединить патрон лампы от разъема, нажав на стопорный
выступ.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Лампы указателей поворота/
фары, включаемые при езде в
светлое время суток (2)
1. Поверните патрон (2) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из отражателя.

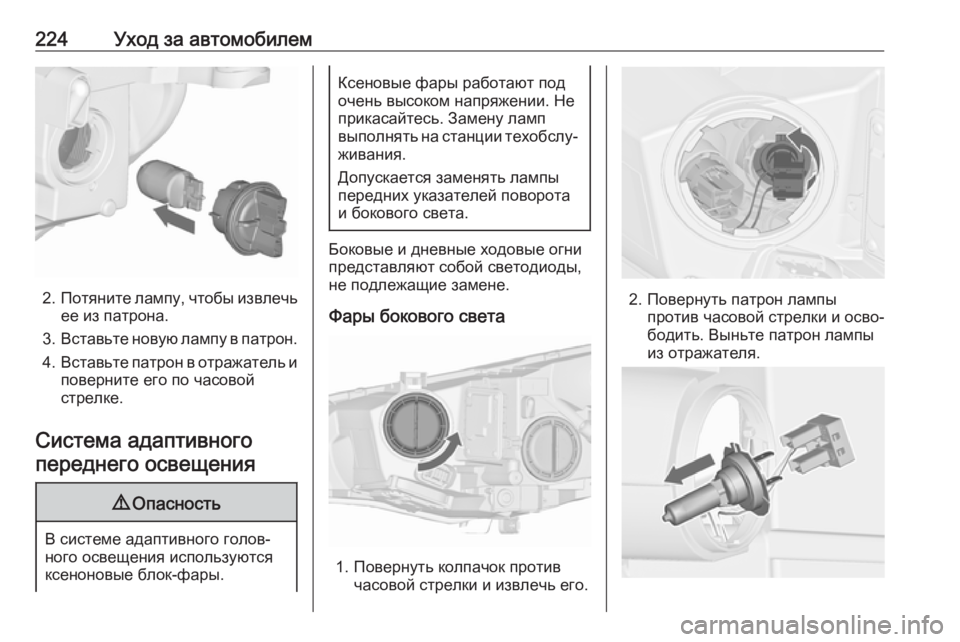

224Уход за автомобилем
2.Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
Система адаптивного переднего освещения
9 Опасность
В системе адаптивного голов‐
ного освещения используются
ксеноновые блок-фары.
Ксеновые фары работают под
очень высоком напряжении. Не
прикасайтесь. Замену ламп
выполнять на станции техобслу‐
живания.
Допускается заменять лампы
передних указателей поворота
и бокового света.
Боковые и дневные ходовые огни
представляют собой светодиоды,
не подлежащие замене.
Фары бокового света
1. Повернуть колпачок против часовой стрелки и извлечь его.
2. Повернуть патрон лампыпротив часовой стрелки и осво‐
бодить. Выньте патрон лампы
из отражателя.

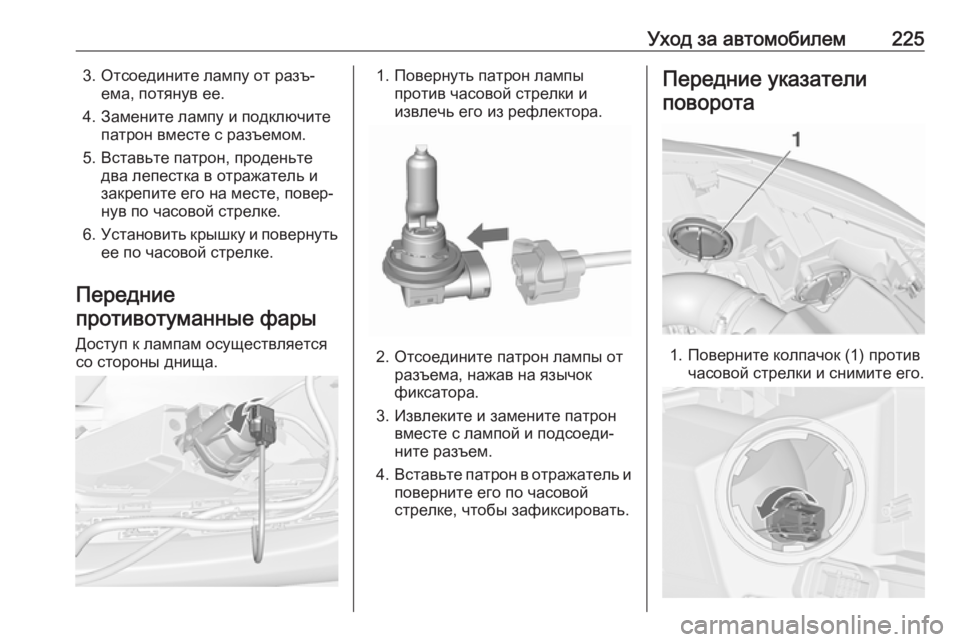

Уход за автомобилем2253. Отсоедините лампу от разъ‐ема, потянув ее.
4. Замените лампу и подключите патрон вместе с разъемом.
5. Вставьте патрон, проденьте два лепестка в отражатель и
закрепите его на месте, повер‐
нув по часовой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Передние
противотуманные фары
Доступ к лампам осуществляется
со стороны днища.1. Повернуть патрон лампы против часовой стрелки и
извлечь его из рефлектора.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в отражатель и
поверните его по часовой
стрелке, чтобы зафиксировать.
Передние указатели
поворота
1. Поверните колпачок (1) против часовой стрелки и снимите его.

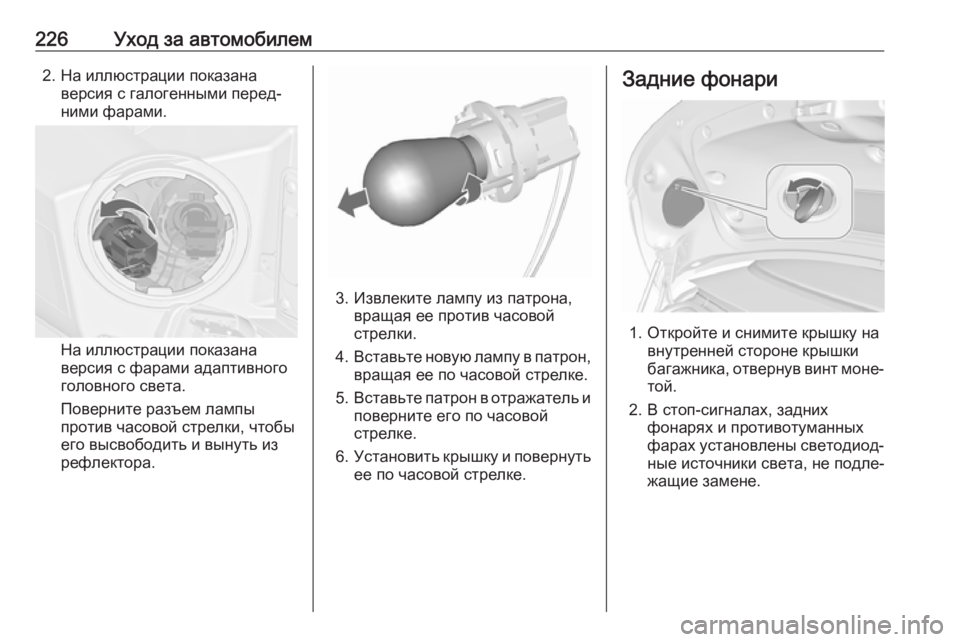

226Уход за автомобилем2. На иллюстрации показанаверсия с галогенными перед‐
ними фарами.
На иллюстрации показана
версия с фарами адаптивного
головного света.
Поверните разъем лампы
против часовой стрелки, чтобы
его высвободить и вынуть из
рефлектора.
3. Извлеките лампу из патрона, вращая ее против часовой
стрелки.
4. Вставьте новую лампу в патрон,
вращая ее по часовой стрелке.
5. Вставьте патрон в отражатель и
поверните его по часовой
стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Задние фонари
1. Откройте и снимите крышку на внутренней стороне крышки
багажника, отвернув винт моне‐
той.
2. В стоп-сигналах, задних фонарях и противотуманных
фарах установлены светодиод‐ ные источники света, не подле‐
жащие замене.

Уход за автомобилем227
Выньте патрон, повернув его
против часовой стрелки.
Указатели поворота ( 1)
Фонари заднего хода ( 2)
3. Извлеките и замените лампу
4. Вставьте патрон в блок заднего
фонаря и поверните по часовой стрелке.
5. Закройте крышку, предвари‐ тельно вставив в крепежные
скобы. Закройте крышку, повер‐ нув винт монетой по часовой
стрелке.
Дополнительные светильники в
раме крышки багажника
1. Откройте крышку багажника.
2. Освободите и удалите пласти‐ ковую крышку в боковой деко‐
ративной панели.
3. Выньте патрон, повернув его против часовой стрелки.

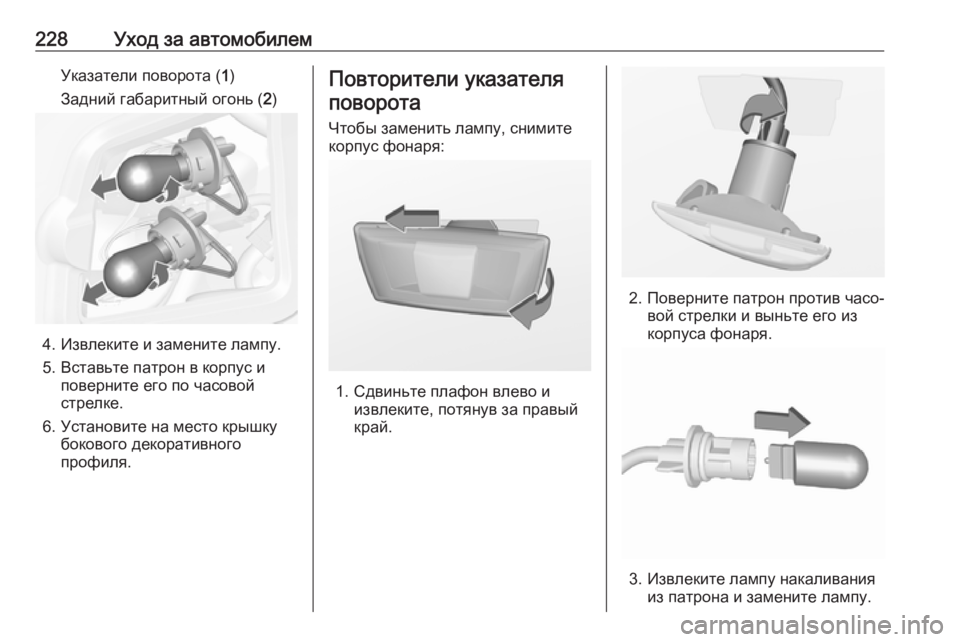

228Уход за автомобилемУказатели поворота (1)
Задний габаритный огонь ( 2)
4. Извлеките и замените лампу.
5. Вставьте патрон в корпус и поверните его по часовой
стрелке.
6. Установите на место крышку бокового декоративного
профиля.
Повторители указателя
поворота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.

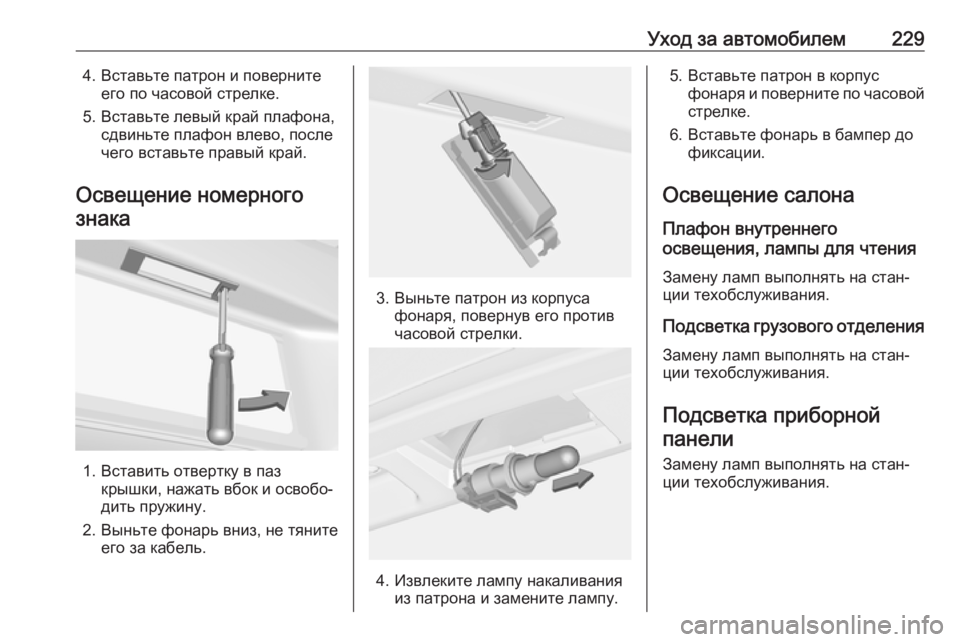

Уход за автомобилем2294. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Выньте фонарь вниз, не тяните его за кабель.
3. Выньте патрон из корпусафонаря, повернув его против
часовой стрелки.
4. Извлеките лампу накаливания из патрона и замените лампу.
5. Вставьте патрон в корпусфонаря и поверните по часовой
стрелке.
6. Вставьте фонарь в бампер до фиксации.
Освещение салона Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.

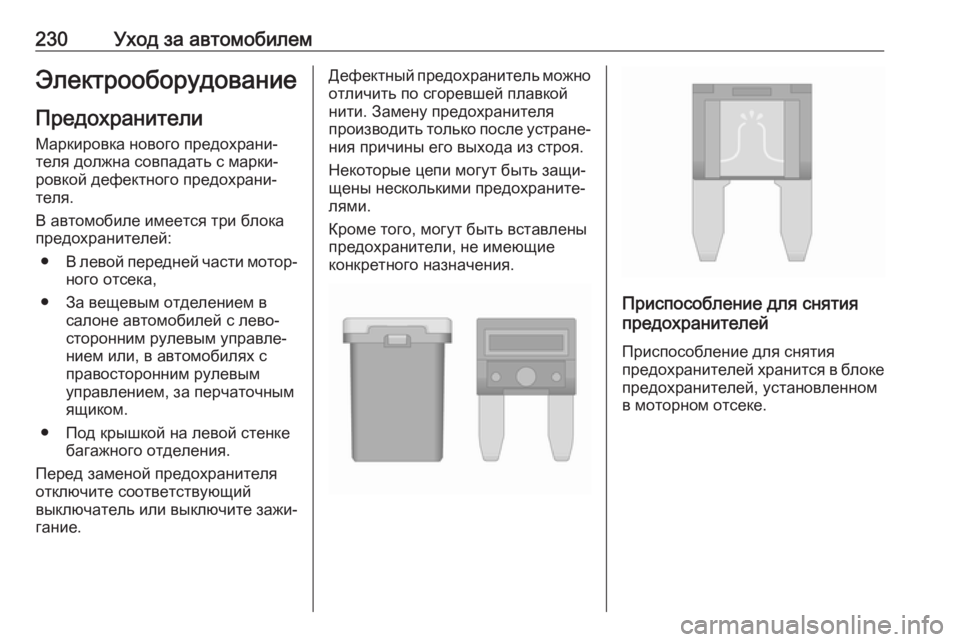

230Уход за автомобилемЭлектрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● В левой передней части мотор‐
ного отсека,
● За вещевым отделением в салоне автомобилей с лево‐
сторонним рулевым управле‐
нием или, в автомобилях с
правосторонним рулевым
управлением, за перчаточным
ящиком.
● Под крышкой на левой стенке багажного отделения.
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
