2019 OPEL ASTRA K Manual de Instruções (in Portugues)

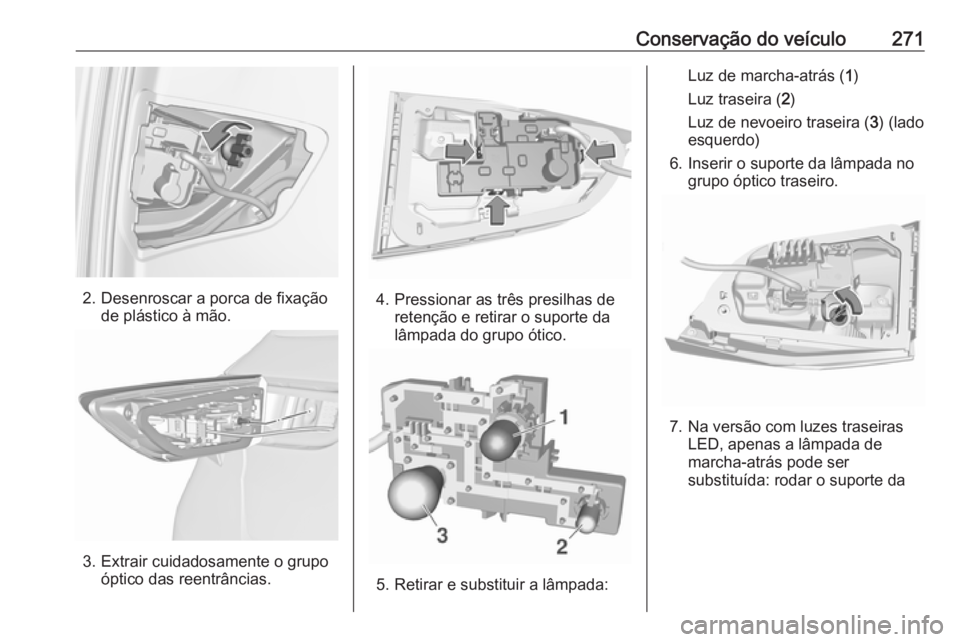

Conservação do veículo271
2. Desenroscar a porca de fixaçãode plástico à mão.
3. Extrair cuidadosamente o grupoóptico das reentrâncias.
4. Pressionar as três presilhas deretenção e retirar o suporte da
lâmpada do grupo ótico.
5. Retirar e substituir a lâmpada:
Luz de marcha-atrás ( 1)
Luz traseira ( 2)
Luz de nevoeiro traseira ( 3) (lado
esquerdo)
6. Inserir o suporte da lâmpada no grupo óptico traseiro.
7. Na versão com luzes traseiras LED, apenas a lâmpada de
marcha-atrás pode ser
substituída: rodar o suporte da

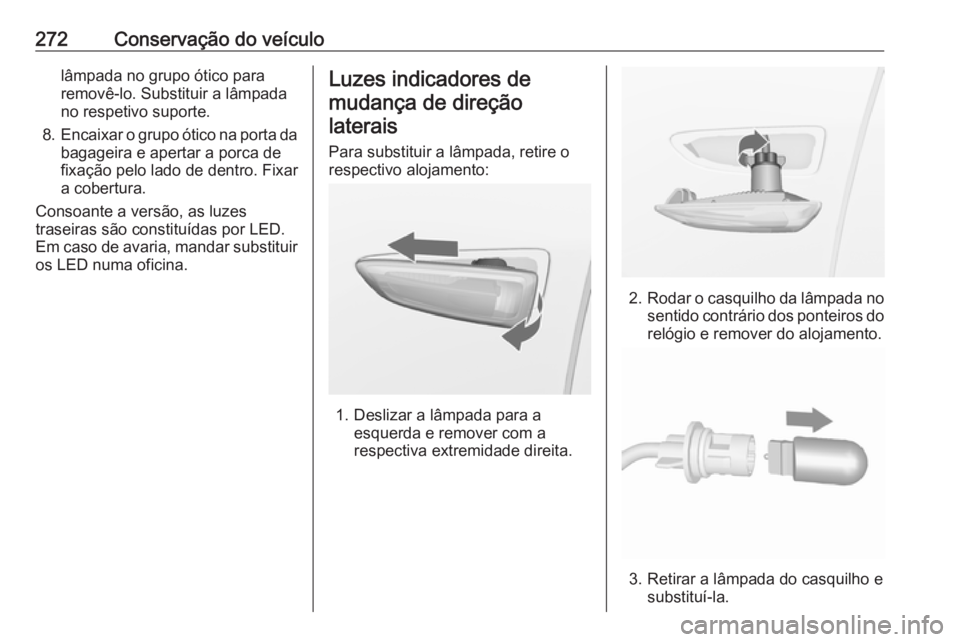

272Conservação do veículolâmpada no grupo ótico para
removê-lo. Substituir a lâmpada
no respetivo suporte.
8. Encaixar o grupo ótico na porta da
bagageira e apertar a porca de
fixação pelo lado de dentro. Fixar
a cobertura.
Consoante a versão, as luzes
traseiras são constituídas por LED.
Em caso de avaria, mandar substituir
os LED numa oficina.Luzes indicadores de
mudança de direção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.

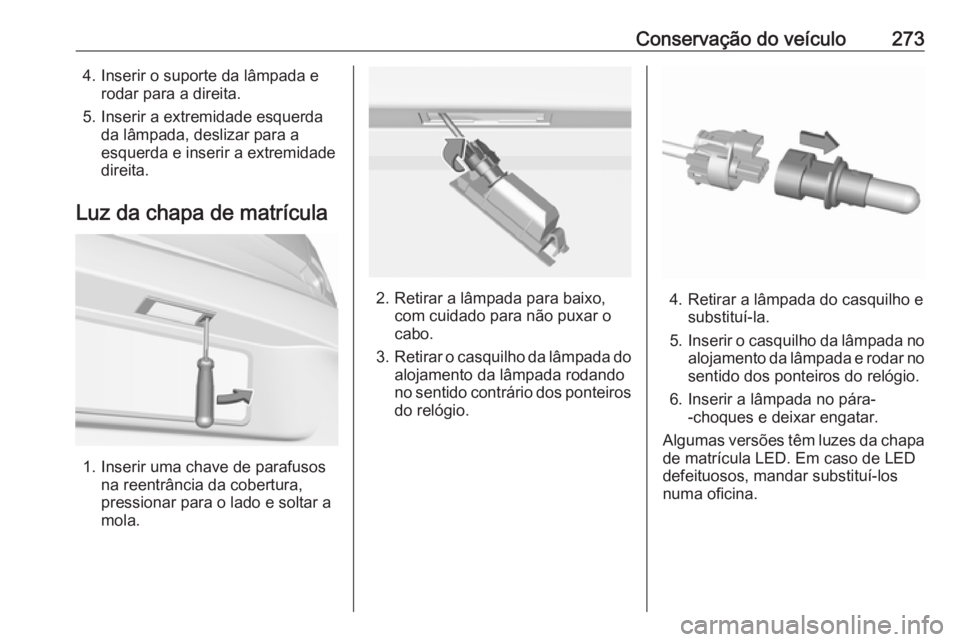

Conservação do veículo2734. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Algumas versões têm luzes da chapa
de matrícula LED. Em caso de LED
defeituosos, mandar substituí-los
numa oficina.

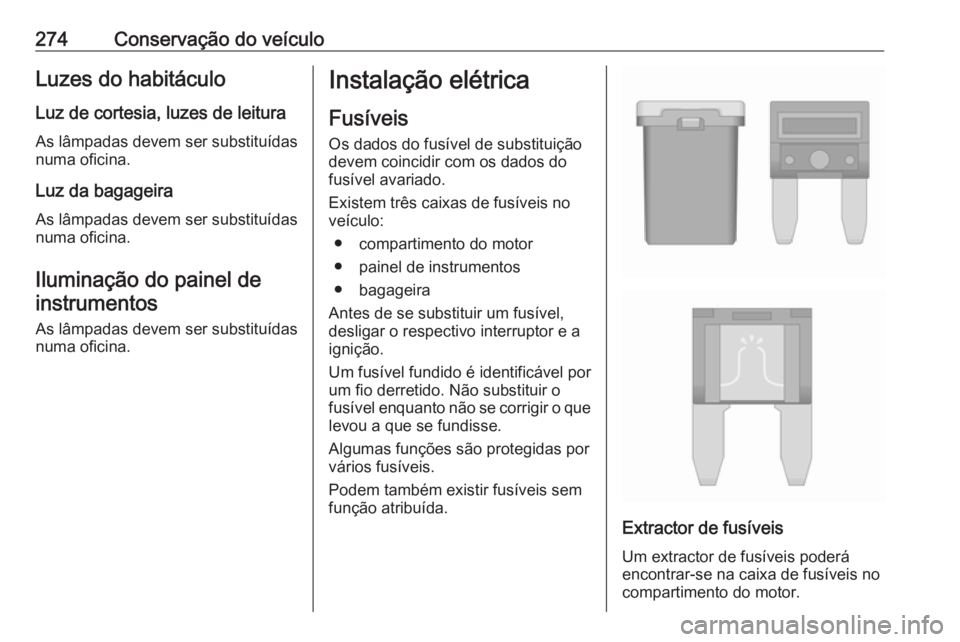

274Conservação do veículoLuzes do habitáculo
Luz de cortesia, luzes de leitura As lâmpadas devem ser substituídas
numa oficina.
Luz da bagageira As lâmpadas devem ser substituídas
numa oficina.
Iluminação do painel deinstrumentos
As lâmpadas devem ser substituídas
numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituiçãodevem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
● bagageira
Antes de se substituir um fusível, desligar o respectivo interruptor e a ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que levou a que se fundisse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.

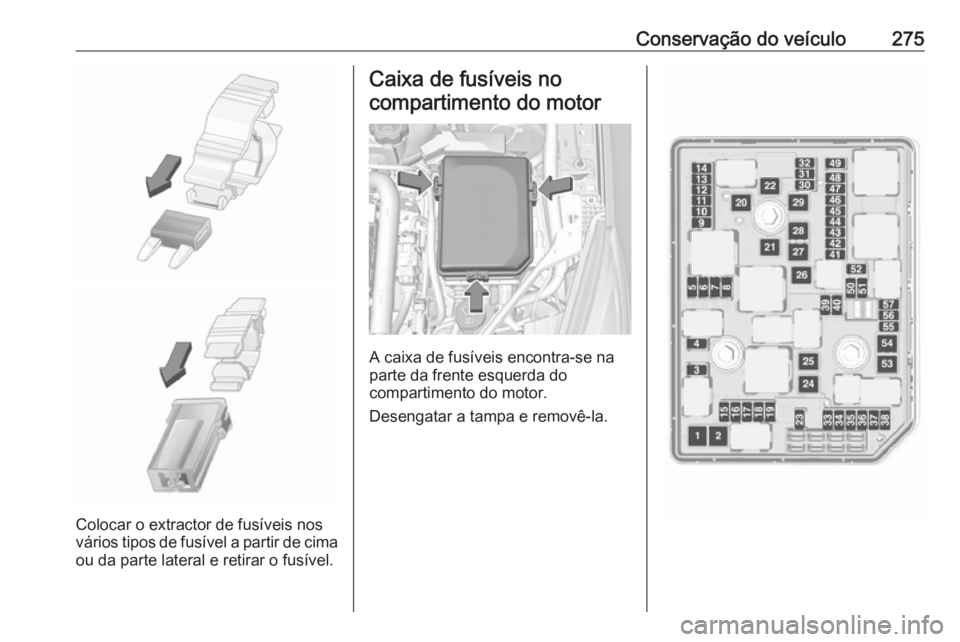

Conservação do veículo275
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.

276Conservação do veículoN.ºCircuito1Motor de arranque2Motor de arranque3Sensor de escape4Módulo de controlo do motor5Funções do motor/Aero-obtu‐
rador6Módulo de controlo da caixa de
velocidades7Aviso de colisão dianteira /
Programador de velocidade
adaptável8Módulo de controlo do motor9Sistema de controlo da climati‐
zação10Sistema de escape diesel11Sistema de trancagem da porta
da bagageira, Transmissão12Massagem lombar do banco13After boil pumpN.ºCircuito14Sistema de escape diesel15Sensor de escape16Injecção de combustível17Injecção de combustível18Sistema de escape diesel19Sistema de escape diesel20–21–22ABS23Sistema de lavagem para para- -brisas e óculo traseiro24Limpa-vidros dos faróis25Aquecimento do combustível
diesel26Módulo de controlo da caixa de
velocidades27Módulo de porta da bagageira
elétrica28–N.ºCircuito29Óculo traseiro aquecido30Descongelação dos espelhos
retrovisores31Módulo de aviso antirroubo32Transformador CC/Visor LED/
Aquecedor elétrico/Climati‐
zação/Controlador da vela de
incandescência33Buzina de aviso antirroubo34Buzina35Tomada de energia da baga‐
geira36Luz de máximo direita (halo‐
géneo)/Luz de médio direita
(LED)37Máximos lado esquerdo (Halo‐
géneo)38Farol de LED/Ajuste automático
do alcance dos faróis39Farol de nevoeiro dianteiro40Módulo de Acesso Central

Conservação do veículo277N.ºCircuito41Água no sensor de combustível/
Bomba de água42Ajuste do alcance dos faróis
manual43Bomba do combustível44Câmara traseira/Espelho retro‐
visor interior traseiro/Módulo de
reboque45Farol de LED esquerdo/Ajuste
automático esquerdo do
alcance dos faróis46Conjunto de instrumentos47Fecho da coluna de direção48Limpa-vidros traseiro49Espelho retrovisor exterior50Farol de LED direito/Ajuste auto‐
mático direito do alcance dos
faróis51Feixe das luzes de médios
(LED)N.ºCircuito52Módulo de comando do motor/
Módulo de controlo da caixa de
velocidades53Sistema de escape diesel54Limpa-pára-brisas55Rebatimento dos bancos
traseiros elétricos56–57–
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

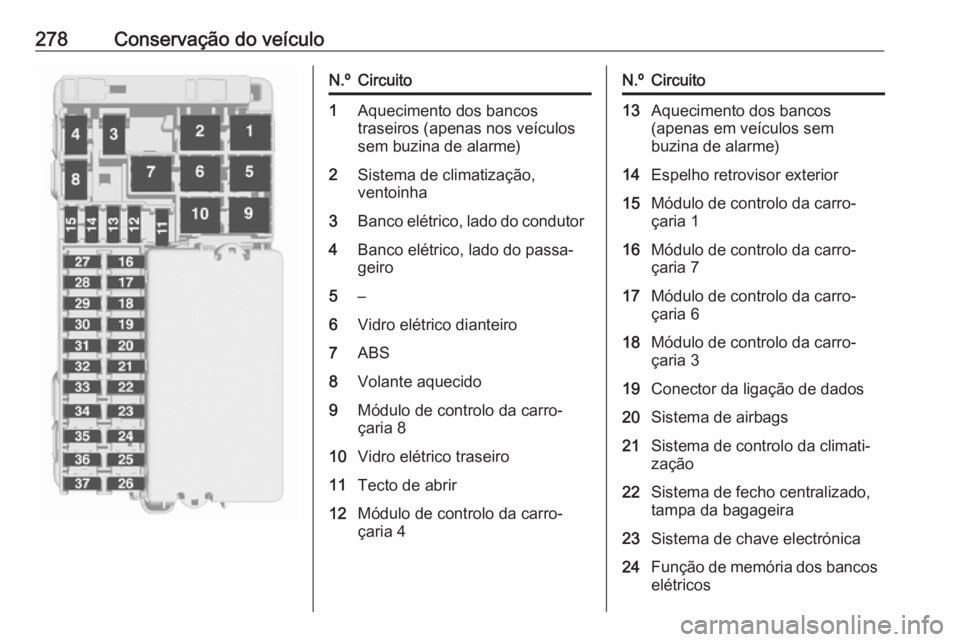

Caixa de fusíveis no painelde instrumentos
A caixa de fusíveis está situada atrás de uma cobertura.
Puxar a tampa pelo lado esquerdopara remover.

278Conservação do veículoN.ºCircuito1Aquecimento dos bancos
traseiros (apenas nos veículos
sem buzina de alarme)2Sistema de climatização,
ventoinha3Banco elétrico, lado do condutor4Banco elétrico, lado do passa‐
geiro5–6Vidro elétrico dianteiro7ABS8Volante aquecido9Módulo de controlo da carro‐
çaria 810Vidro elétrico traseiro11Tecto de abrir12Módulo de controlo da carro‐
çaria 4N.ºCircuito13Aquecimento dos bancos
(apenas em veículos sem
buzina de alarme)14Espelho retrovisor exterior15Módulo de controlo da carro‐
çaria 116Módulo de controlo da carro‐
çaria 717Módulo de controlo da carro‐
çaria 618Módulo de controlo da carro‐
çaria 319Conector da ligação de dados20Sistema de airbags21Sistema de controlo da climati‐
zação22Sistema de fecho centralizado,
tampa da bagageira23Sistema de chave electrónica24Função de memória dos bancos elétricos
