Arrumação87Remover a cortina para-sol

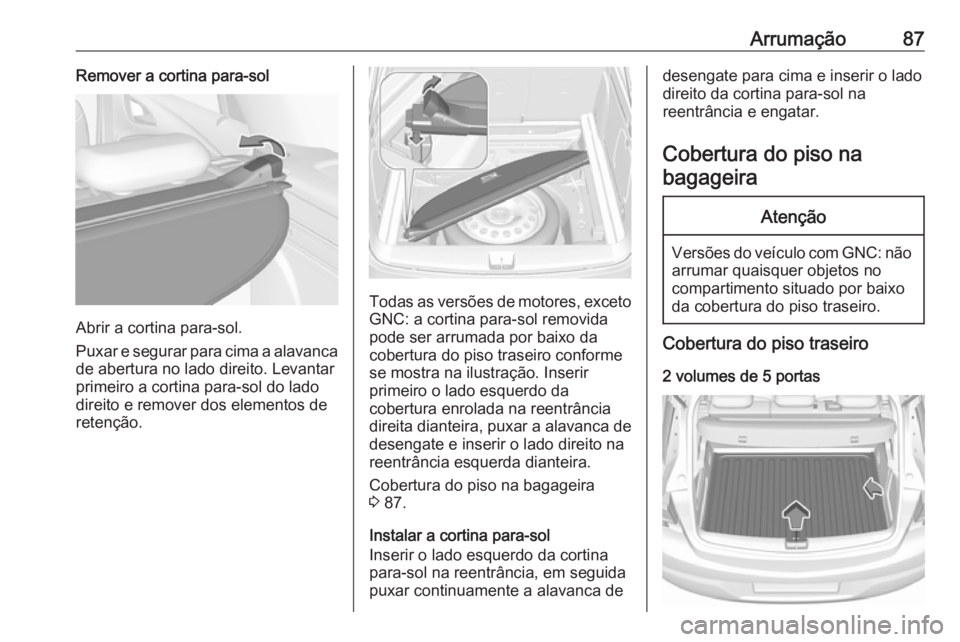

Abrir a cortina para-sol.
Puxar e segurar para cima a alavanca
de abertura no lado direito. Levantar
primeiro a cortina para-sol do lado direito e remover dos elementos deretenção.
Todas as versões de motores, exceto GNC: a cortina para-sol removida
pode ser arrumada por baixo da cobertura do piso traseiro conforme
se mostra na ilustração. Inserir
primeiro o lado esquerdo da
cobertura enrolada na reentrância
direita dianteira, puxar a alavanca de
desengate e inserir o lado direito na
reentrância esquerda dianteira.
Cobertura do piso na bagageira
3 87.
Instalar a cortina para-sol
Inserir o lado esquerdo da cortina
para-sol na reentrância, em seguida
puxar continuamente a alavanca de
desengate para cima e inserir o lado
direito da cortina para-sol na
reentrância e engatar.
Cobertura do piso na
bagageiraAtenção
Versões do veículo com GNC: não arrumar quaisquer objetos no
compartimento situado por baixo
da cobertura do piso traseiro.
Cobertura do piso traseiro
2 volumes de 5 portas
Page 90 of 351
88ArrumaçãoA cobertura do piso traseiro pode serremovida. Levantar a cobertura atrás e rodar ligeiramente num dos ladosantes de remover.

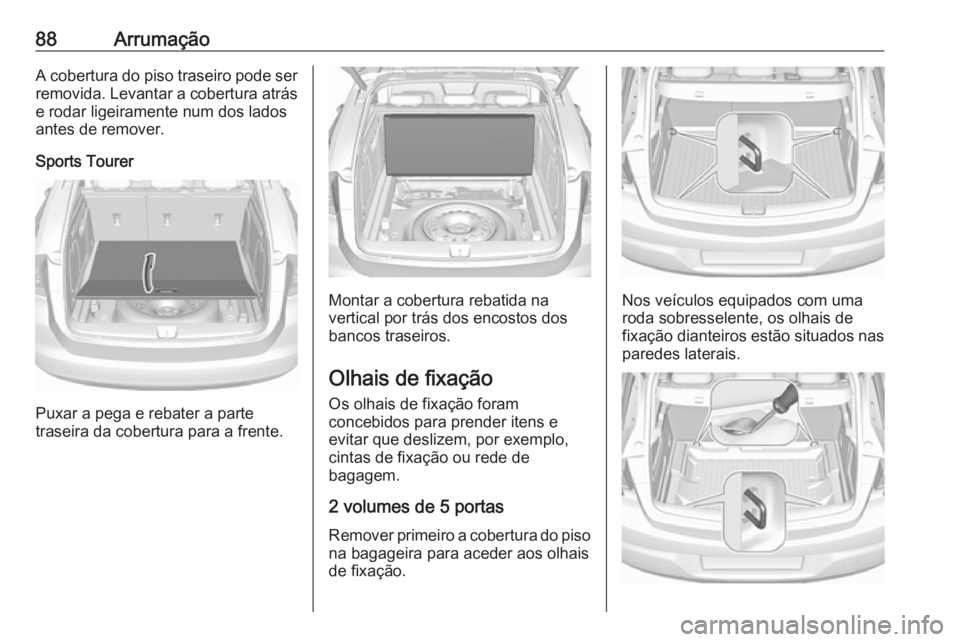

Sports Tourer
Puxar a pega e rebater a parte
traseira da cobertura para a frente.
Montar a cobertura rebatida na
vertical por trás dos encostos dos
bancos traseiros.
Olhais de fixação Os olhais de fixação foram
concebidos para prender itens e
evitar que deslizem, por exemplo,
cintas de fixação ou rede de
bagagem.
2 volumes de 5 portasRemover primeiro a cobertura do piso
na bagageira para aceder aos olhais
de fixação.Nos veículos equipados com uma
roda sobresselente, os olhais de
fixação dianteiros estão situados nas
paredes laterais.
Page 91 of 351

Arrumação89Nos veículos equipados com kit de
reparação de pneus, os olhais de fixação dianteiros estão situados porbaixo da cobertura do piso traseiro,
atrás dos bancos traseiros. Para
aceder aos olhais de fixação, abrir as
partes perfuradas da cobertura
utilizando a chave de fendas.
Ferramentas do veículo 3 281.
Enfiar a chave de fendas através da
cobertura como se mostra na
ilustração e rebater para cima a parte
perfurada da cobertura.
Rebater para cima os olhais de
fixação utilizando a chave de fendas.
Sports TourerOs olhais de fixação dianteiros e
traseiros estão situados nas paredes
laterais. Rebater para cima os olhais
de fixação para utilizá-los e rebatê-
-los para baixo quando não forem
necessários.
Indicações para o carregamento do veículo
O FlexOrganizer é um sistema
flexível para dividir a bagageira.
O sistema consiste em: ● adaptadores
● bolsas de rede
● ganchos
● caixa de serviço
● conjunto de cintos
Os componentes são montados em
calhas em ambos os painéis laterais
utilizando adaptadores e ganchos.Instalação de adaptadores nas
calhas

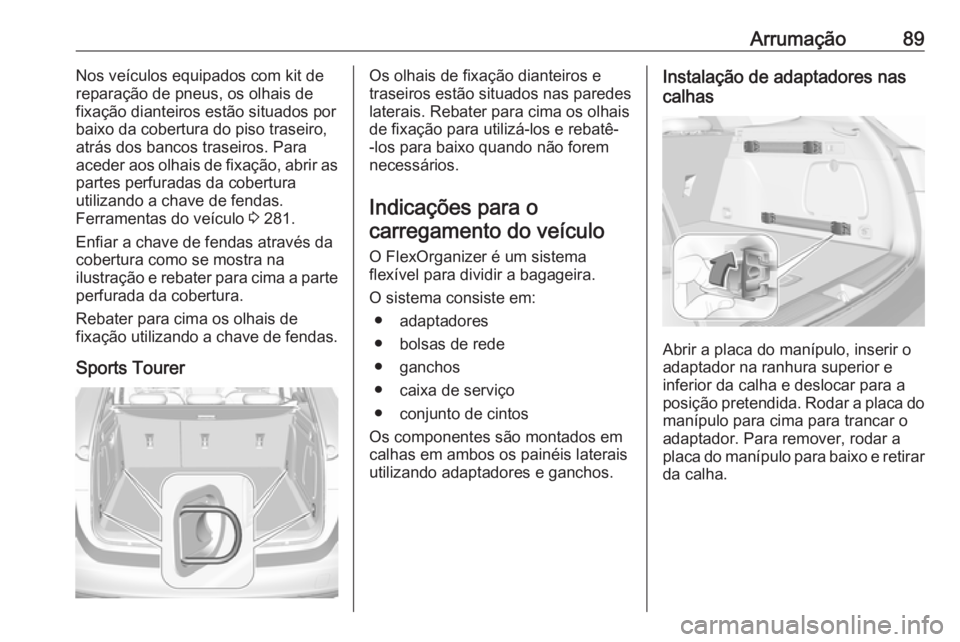

Abrir a placa do manípulo, inserir o
adaptador na ranhura superior e
inferior da calha e deslocar para a
posição pretendida. Rodar a placa do manípulo para cima para trancar o
adaptador. Para remover, rodar a
placa do manípulo para baixo e retirar
da calha.
Page 92 of 351
90ArrumaçãoRede de posição variável

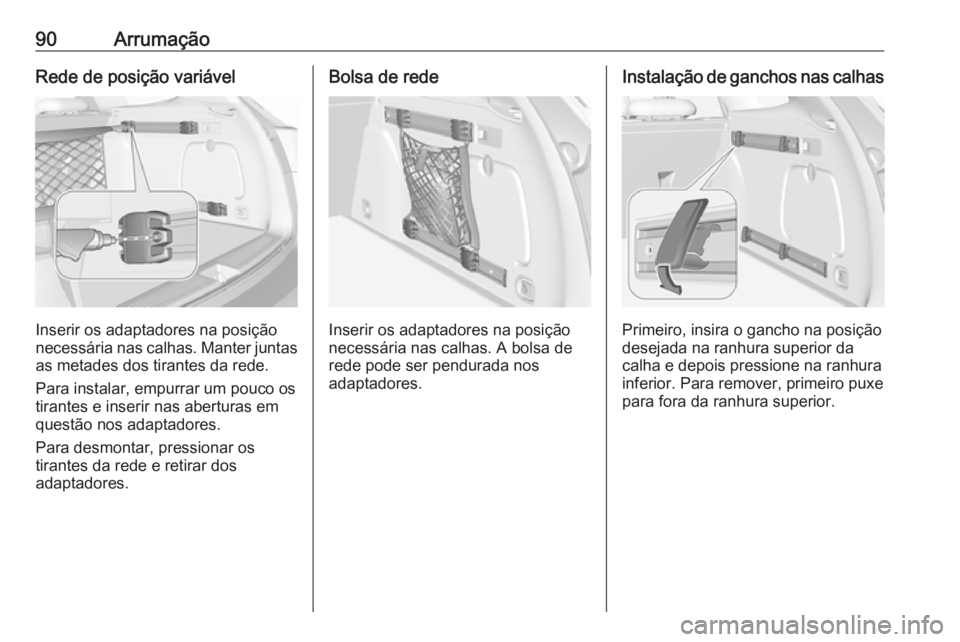

Inserir os adaptadores na posição
necessária nas calhas. Manter juntas as metades dos tirantes da rede.
Para instalar, empurrar um pouco os
tirantes e inserir nas aberturas em
questão nos adaptadores.
Para desmontar, pressionar os
tirantes da rede e retirar dos
adaptadores.
Bolsa de rede
Inserir os adaptadores na posição
necessária nas calhas. A bolsa de
rede pode ser pendurada nos
adaptadores.
Instalação de ganchos nas calhas
Primeiro, insira o gancho na posição
desejada na ranhura superior da
calha e depois pressione na ranhura
inferior. Para remover, primeiro puxe
para fora da ranhura superior.
Page 93 of 351
Arrumação91Caixa de serviço

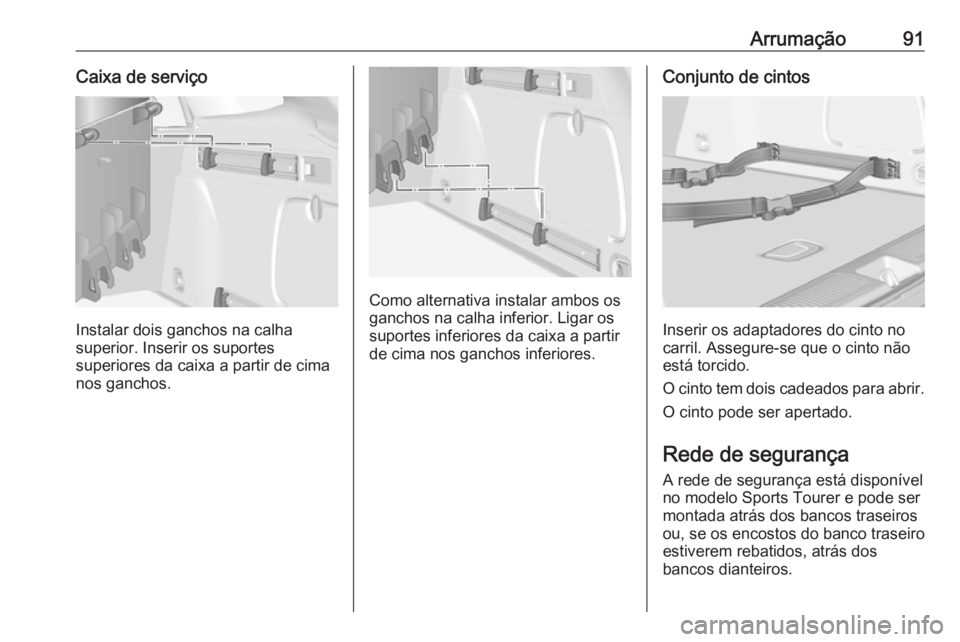

Instalar dois ganchos na calha
superior. Inserir os suportes
superiores da caixa a partir de cima
nos ganchos.
Como alternativa instalar ambos os
ganchos na calha inferior. Ligar os
suportes inferiores da caixa a partir
de cima nos ganchos inferiores.
Conjunto de cintos
Inserir os adaptadores do cinto no
carril. Assegure-se que o cinto não
está torcido.
O cinto tem dois cadeados para abrir.
O cinto pode ser apertado.
Rede de segurança
A rede de segurança está disponível
no modelo Sports Tourer e pode ser
montada atrás dos bancos traseiros
ou, se os encostos do banco traseiro
estiverem rebatidos, atrás dos
bancos dianteiros.
Page 94 of 351
92ArrumaçãoNão se deve transportar passageiros
atrás da rede de segurança.
Montagem
Atrás dos bancos traseiros

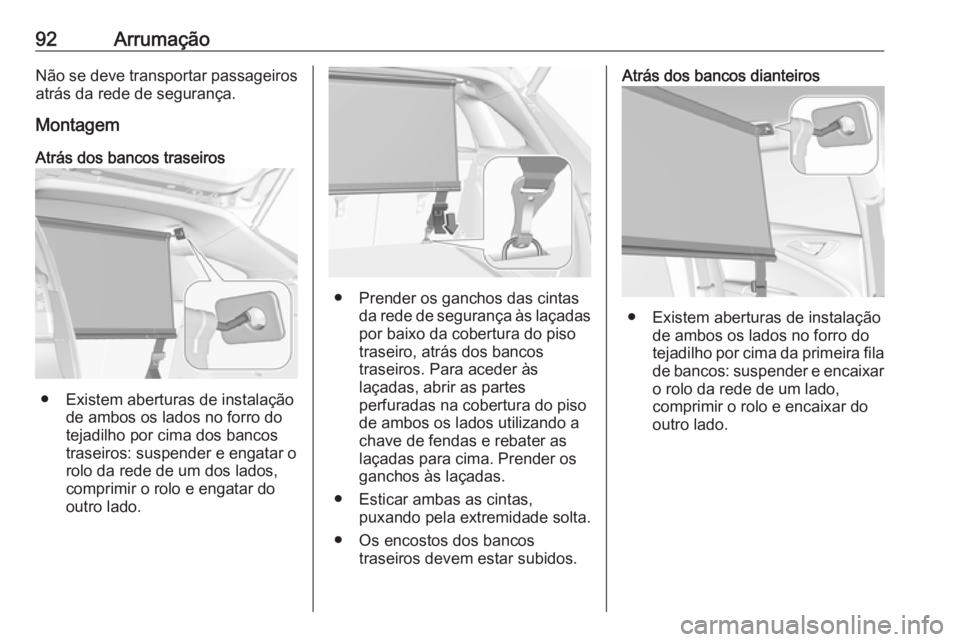

● Existem aberturas de instalação de ambos os lados no forro do
tejadilho por cima dos bancos
traseiros: suspender e engatar o
rolo da rede de um dos lados,
comprimir o rolo e engatar do
outro lado.
● Prender os ganchos das cintas da rede de segurança às laçadaspor baixo da cobertura do piso
traseiro, atrás dos bancos
traseiros. Para aceder às
laçadas, abrir as partes
perfuradas na cobertura do piso de ambos os lados utilizando a
chave de fendas e rebater as
laçadas para cima. Prender os ganchos às laçadas.
● Esticar ambas as cintas, puxando pela extremidade solta.
● Os encostos dos bancos traseiros devem estar subidos.
Atrás dos bancos dianteiros
● Existem aberturas de instalaçãode ambos os lados no forro do
tejadilho por cima da primeira fila
de bancos: suspender e encaixar o rolo da rede de um lado,
comprimir o rolo e encaixar do
outro lado.
Page 95 of 351
Arrumação93
● Prender os ganchos das cintasda rede de segurança às laçadasno piso à frente dos bancos
traseiros. Para aceder às
laçadas, pressionar para dentro
as partes perfuradas na
cobertura do piso de ambos os
lados. Prender os ganchos às
laçadas.
● Esticar ambas as cintas, puxando pela extremidade solta.
● Empurrar os encostos de cabeça
para baixo e rebater os encostos
de cabeça do banco traseiro
3 79.
Desmontagem
Puxar a patilha no tensor de ambos
os lados para soltar as cintas. Soltar
os ganchos dos olhais.
Desenganchar os rolos da rede de
segurança dos suportes na estrutura
do tejadilho.
Enrolar a rede e fixá-la com uma
cinta.
Arrumação Todas as versões de motores, excetoGNC: a rede de segurança removida
pode ser arrumada por baixo da
cobertura do piso traseiro 3 87.
Triângulo de pré-
-sinalização
2 volumes de 5 portas
Arrumar o triângulo de pré-
-sinalização na reentrância situada em frente à porta da bagageira.
Page 96 of 351
94ArrumaçãoDois volumes de 5 portas com
GNC
Arrumar o triângulo de pré-
-sinalização na reentrância por baixo
da cobertura do piso traseiro.
Sports Tourer
Arrumar o triângulo de pré-
-sinalização na reentrância situada por baixo da cobertura do piso
traseiro no lado direito ou esquerdo.
Kit de primeiros socorros
Arrumar o kit de primeiros socorros
no compartimento situado na parede do lado esquerdo.
A ilustração mostra um veículo de
dois volumes de 5 portas.
Para abrir o compartimento,
desengatar a cobertura e abrir.
