Page 177 of 231

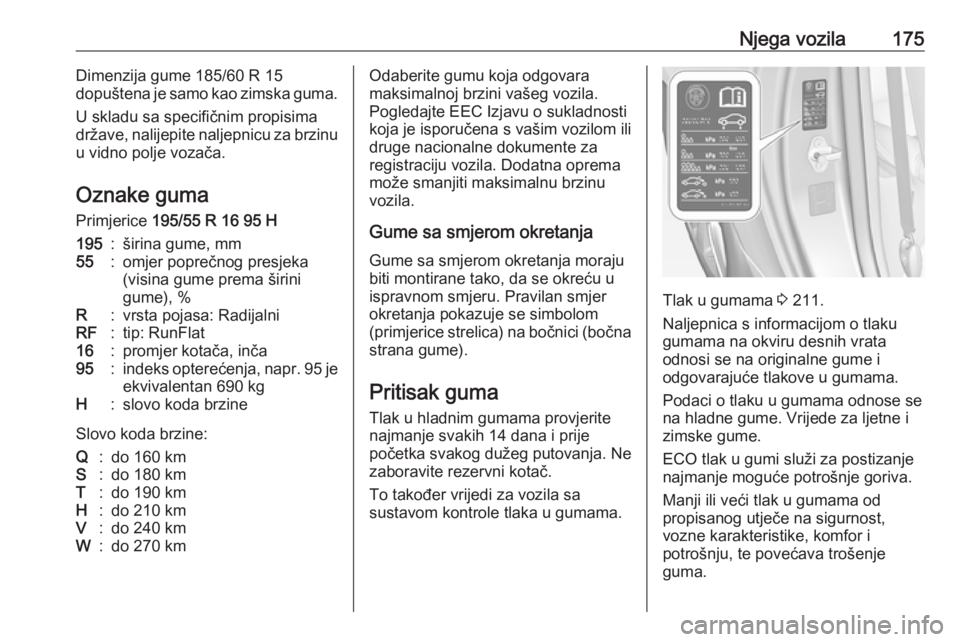

Njega vozila175Dimenzija gume 185/60 R 15
dopuštena je samo kao zimska guma.
U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
Oznake guma
Primjerice 195/55 R 16 95 H195:širina gume, mm55:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je
ekvivalentan 690 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 kmS:do 180 kmT:do 190 kmH:do 210 kmV:do 240 kmW:do 270 kmOdaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Pogledajte EEC Izjavu o sukladnosti
koja je isporučena s vašim vozilom ili
druge nacionalne dokumente za registraciju vozila. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.
Gume sa smjerom okretanja Gume sa smjerom okretanja moraju
biti montirane tako, da se okreću u
ispravnom smjeru. Pravilan smjer
okretanja pokazuje se simbolom
(primjerice strelica) na bočnici (bočna
strana gume).
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač.
To također vrijedi za vozila sa
sustavom kontrole tlaka u gumama.
Tlak u gumama 3 211.
Naljepnica s informacijom o tlaku gumama na okviru desnih vrata
odnosi se na originalne gume i
odgovarajuće tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
ECO tlak u gumi služi za postizanje najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Page 178 of 231

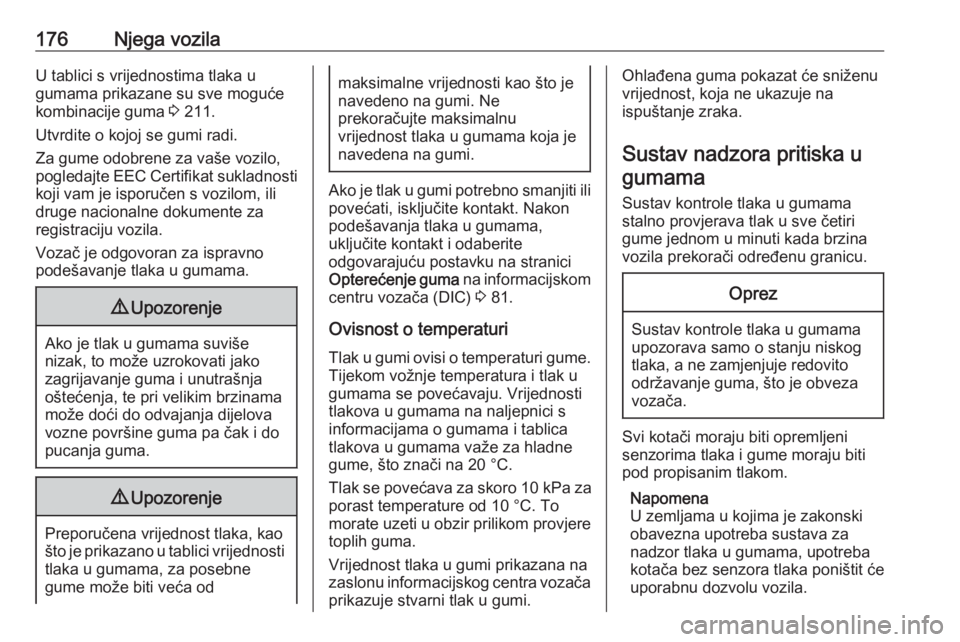

176Njega vozilaU tablici s vrijednostima tlaka u
gumama prikazane su sve moguće
kombinacije guma 3 211.
Utvrdite o kojoj se gumi radi.
Za gume odobrene za vaše vozilo,
pogledajte EEC Certifikat sukladnosti
koji vam je isporučen s vozilom, ili
druge nacionalne dokumente za registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt. Nakon
podešavanja tlaka u gumama,
uključite kontakt i odaberite
odgovarajuću postavku na stranici
Opterećenje guma na informacijskom
centru vozača (DIC) 3 81.
Ovisnost o temperaturi
Tlak u gumi ovisi o temperaturi gume. Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To
morate uzeti u obzir prilikom provjere
toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje stvarni tlak u gumi.
Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.
Sustav nadzora pritiska ugumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Page 179 of 231

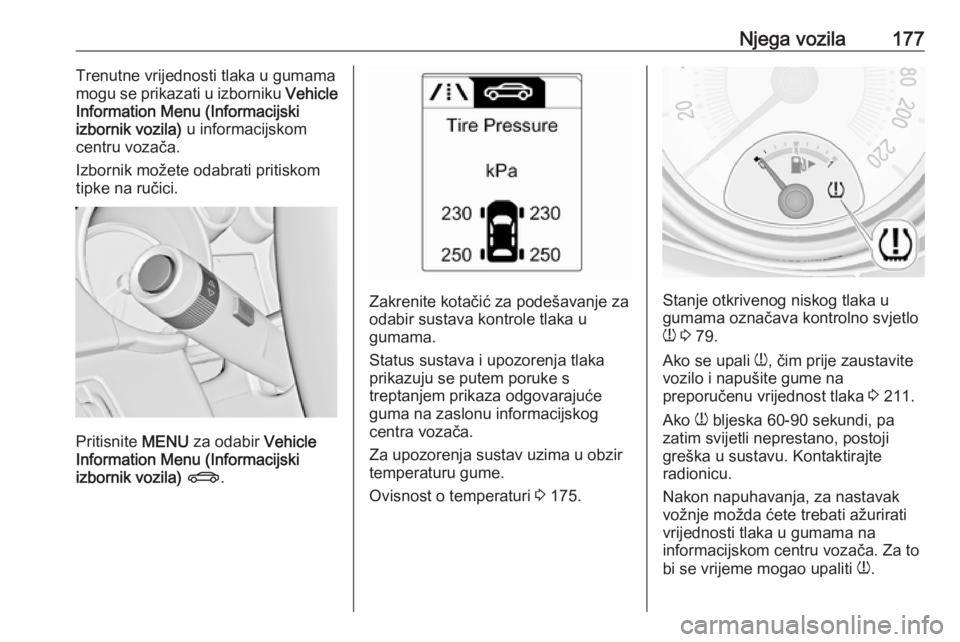

Njega vozila177Trenutne vrijednosti tlaka u gumama
mogu se prikazati u izborniku Vehicle
Information Menu (Informacijski
izbornik vozila) u informacijskom
centru vozača.
Izbornik možete odabrati pritiskom
tipke na ručici.
Pritisnite MENU za odabir Vehicle
Information Menu (Informacijski
izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja tlaka
prikazuju se putem poruke s
treptanjem prikaza odgovarajuće
guma na zaslonu informacijskog
centra vozača.
Za upozorenja sustav uzima u obzir
temperaturu gume.
Ovisnost o temperaturi 3 175.Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 79.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 211.
Ako w bljeska 60-90 sekundi, pa
zatim svijetli neprestano, postoji
greška u sustavu. Kontaktirajte
radionicu.
Nakon napuhavanja, za nastavak
vožnje možda ćete trebati ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.
Page 180 of 231

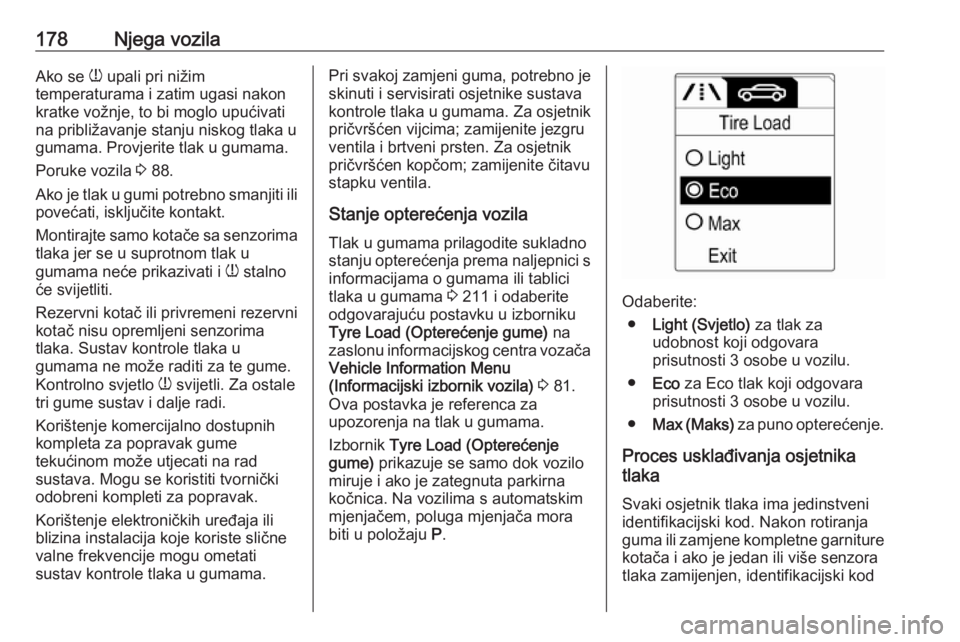

178Njega vozilaAko se w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u gumama.
Poruke vozila 3 88.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te gume.
Kontrolno svjetlo w svijetli. Za ostale
tri gume sustav i dalje radi.
Korištenje komercijalno dostupnih
kompleta za popravak gume
tekućinom može utjecati na rad
sustava. Mogu se koristiti tvornički
odobreni kompleti za popravak.
Korištenje elektroničkih uređaja ili
blizina instalacija koje koriste slične
valne frekvencije mogu ometati
sustav kontrole tlaka u gumama.Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima; zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom; zamijenite čitavu
stapku ventila.
Stanje opterećenja vozila
Tlak u gumama prilagodite sukladno
stanju opterećenja prema naljepnici s informacijama o gumama ili tablici
tlaka u gumama 3 211 i odaberite
odgovarajuću postavku u izborniku
Tyre Load (Opterećenje gume) na
zaslonu informacijskog centra vozača
Vehicle Information Menu
(Informacijski izbornik vozila) 3 81.
Ova postavka je referenca za
upozorenja na tlak u gumama.
Izbornik Tyre Load (Opterećenje
gume) prikazuje se samo dok vozilo
miruje i ako je zategnuta parkirna
kočnica. Na vozilima s automatskim mjenjačem, poluga mjenjača mora
biti u položaju P.
Odaberite:
● Light (Svjetlo) za tlak za
udobnost koji odgovara
prisutnosti 3 osobe u vozilu.
● Eco za Eco tlak koji odgovara
prisutnosti 3 osobe u vozilu.
● Max (Maks) za puno opterećenje.
Proces usklađivanja osjetnika
tlaka
Svaki osjetnik tlaka ima jedinstveni
identifikacijski kod. Nakon rotiranja
guma ili zamjene kompletne garniture kotača i ako je jedan ili više senzora
tlaka zamijenjen, identifikacijski kod
Page 181 of 231

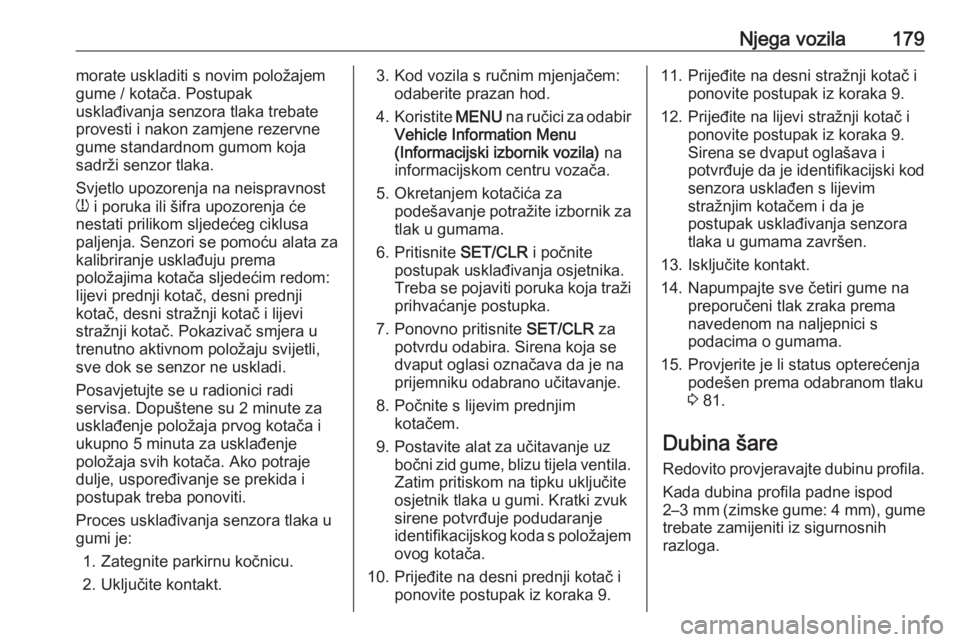

Njega vozila179morate uskladiti s novim položajem
gume / kotača. Postupak
usklađivanja senzora tlaka trebate
provesti i nakon zamjene rezervne
gume standardnom gumom koja
sadrži senzor tlaka.
Svjetlo upozorenja na neispravnost
w i poruka ili šifra upozorenja će
nestati prilikom sljedećeg ciklusa
paljenja. Senzori se pomoću alata za
kalibriranje usklađuju prema
položajima kotača sljedećim redom:
lijevi prednji kotač, desni prednji
kotač, desni stražnji kotač i lijevi
stražnji kotač. Pokazivač smjera u
trenutno aktivnom položaju svijetli,
sve dok se senzor ne uskladi.
Posavjetujte se u radionici radi
servisa. Dopuštene su 2 minute za
usklađenje položaja prvog kotača i
ukupno 5 minuta za usklađenje
položaja svih kotača. Ako potraje
dulje, uspoređivanje se prekida i
postupak treba ponoviti.
Proces usklađivanja senzora tlaka u
gumi je:
1. Zategnite parkirnu kočnicu.
2. Uključite kontakt.3. Kod vozila s ručnim mjenjačem: odaberite prazan hod.
4. Koristite MENU na ručici za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) na
informacijskom centru vozača.
5. Okretanjem kotačića za podešavanje potražite izbornik za
tlak u gumama.
6. Pritisnite SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se pojaviti poruka koja traži
prihvaćanje postupka.
7. Ponovno pritisnite SET/CLR za
potvrdu odabira. Sirena koja se
dvaput oglasi označava da je na
prijemniku odabrano učitavanje.
8. Počnite s lijevim prednjim kotačem.
9. Postavite alat za učitavanje uz bočni zid gume, blizu tijela ventila.Zatim pritiskom na tipku uključite
osjetnik tlaka u gumi. Kratki zvuk
sirene potvrđuje podudaranje
identifikacijskog koda s položajem
ovog kotača.
10. Prijeđite na desni prednji kotač i ponovite postupak iz koraka 9.11. Prijeđite na desni stražnji kotač i ponovite postupak iz koraka 9.
12. Prijeđite na lijevi stražnji kotač i ponovite postupak iz koraka 9.
Sirena se dvaput oglašava i
potvrđuje da je identifikacijski kod
senzora usklađen s lijevim
stražnjim kotačem i da je
postupak usklađivanja senzora
tlaka u gumama završen.
13. Isključite kontakt.
14. Napumpajte sve četiri gume na preporučeni tlak zraka prema
navedenom na naljepnici s
podacima o gumama.
15. Provjerite je li status opterećenja podešen prema odabranom tlaku
3 81.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Page 182 of 231

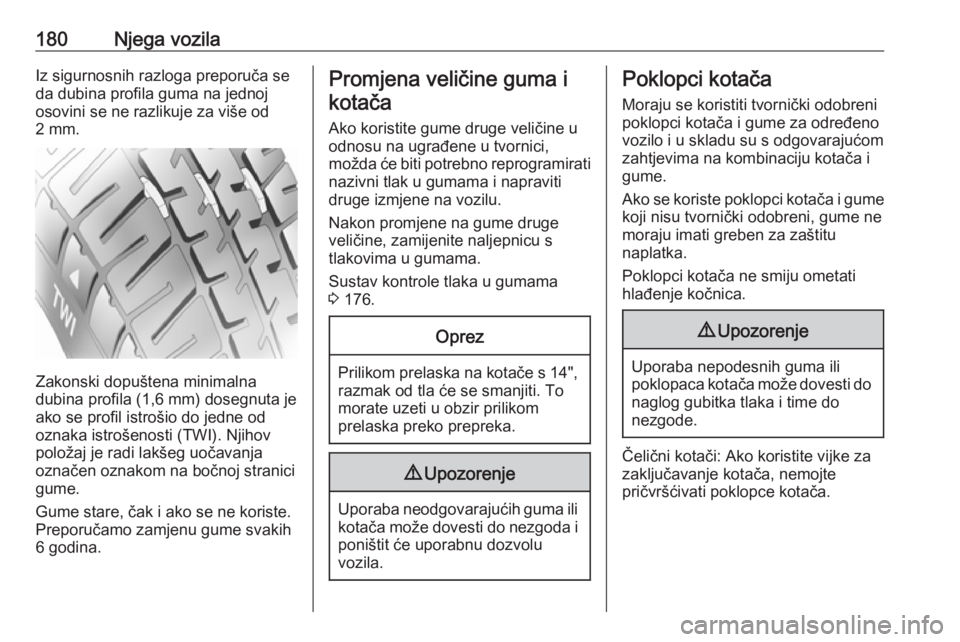

180Njega vozilaIz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača
Ako koristite gume druge veličine u
odnosu na ugrađene u tvornici,
možda će biti potrebno reprogramirati
nazivni tlak u gumama i napraviti
druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.
Sustav kontrole tlaka u gumama
3 176.Oprez
Prilikom prelaska na kotače s 14",
razmak od tla će se smanjiti. Tomorate uzeti u obzir prilikom
prelaska preko prepreka.
9 Upozorenje
Uporaba neodgovarajućih guma ili
kotača može dovesti do nezgoda i
poništit će uporabnu dozvolu
vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume
koji nisu tvornički odobreni, gume ne
moraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Čelični kotači: Ako koristite vijke za
zaključavanje kotača, nemojte
pričvršćivati poklopce kotača.
Page 183 of 231

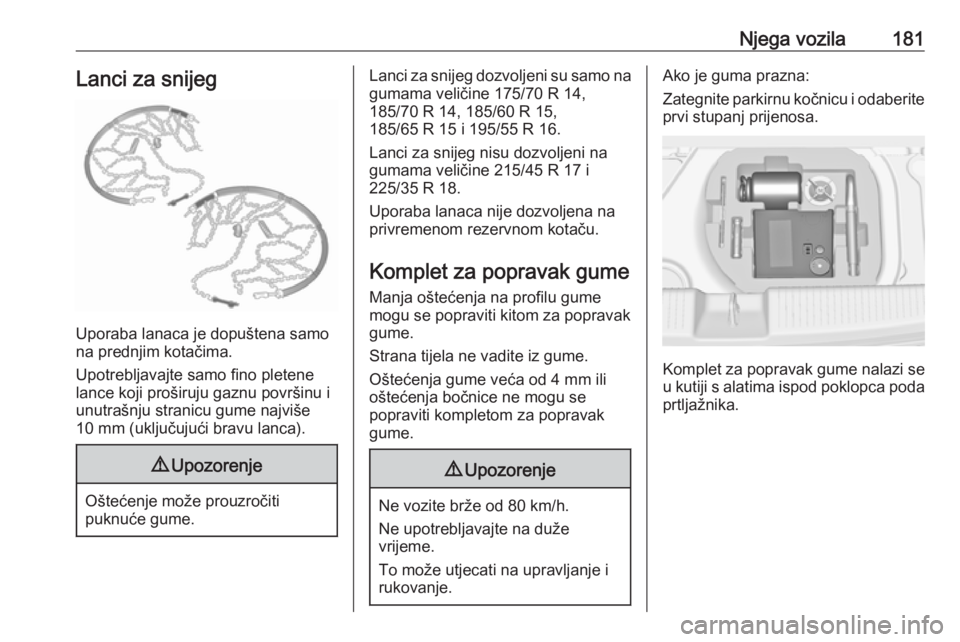

Njega vozila181Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg dozvoljeni su samo na gumama veličine 175/70 R 14,
185/70 R 14, 185/60 R 15,
185/65 R 15 i 195/55 R 16.
Lanci za snijeg nisu dozvoljeni na
gumama veličine 215/45 R 17 i
225/35 R 18.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak gume Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa.
Komplet za popravak gume nalazi se
u kutiji s alatima ispod poklopca poda prtljažnika.
Page 184 of 231

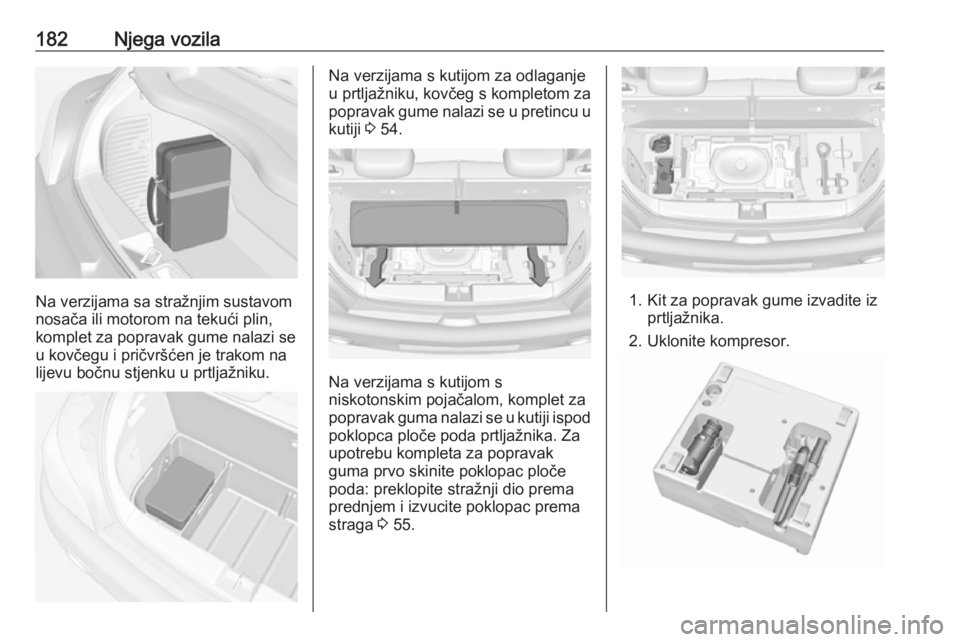

182Njega vozila
Na verzijama sa stražnjim sustavom
nosača ili motorom na tekući plin,
komplet za popravak gume nalazi se
u kovčegu i pričvršćen je trakom na lijevu bočnu stjenku u prtljažniku.
Na verzijama s kutijom za odlaganje
u prtljažniku, kovčeg s kompletom za
popravak gume nalazi se u pretincu u
kutiji 3 54.
Na verzijama s kutijom s
niskotonskim pojačalom, komplet za
popravak guma nalazi se u kutiji ispod poklopca ploče poda prtljažnika. Za
upotrebu kompleta za popravak
guma prvo skinite poklopac ploče
poda: preklopite stražnji dio prema
prednjem i izvucite poklopac prema
straga 3 55.
1. Kit za popravak gume izvadite iz
prtljažnika.
2. Uklonite kompresor.
