2019 OPEL ADAM Priručnik za vlasnika (in Croatian)

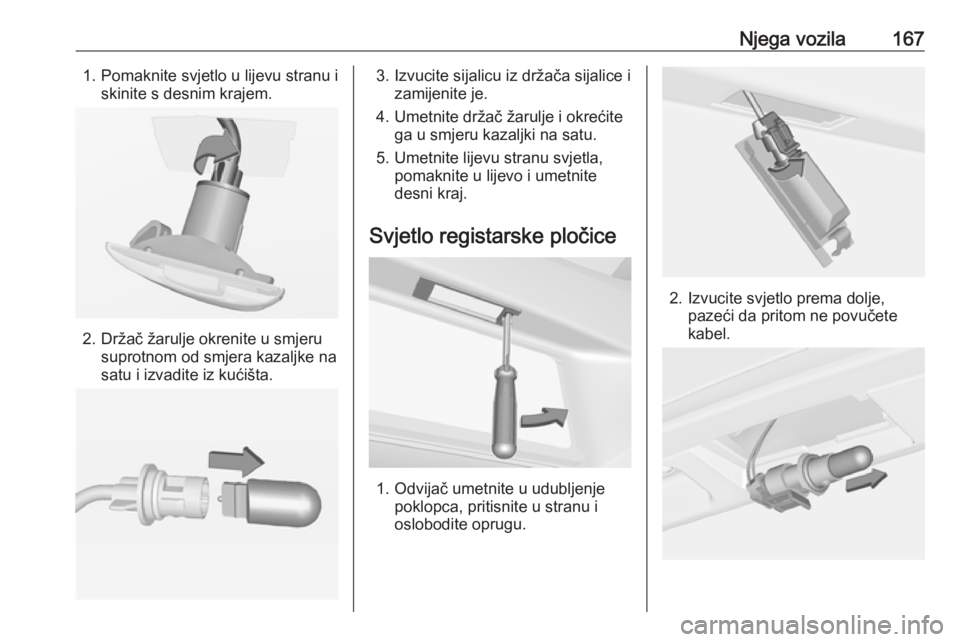

Njega vozila1671. Pomaknite svjetlo u lijevu stranu iskinite s desnim krajem.
2. Držač žarulje okrenite u smjeru suprotnom od smjera kazaljke na
satu i izvadite iz kućišta.
3. Izvucite sijalicu iz držača sijalice i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.

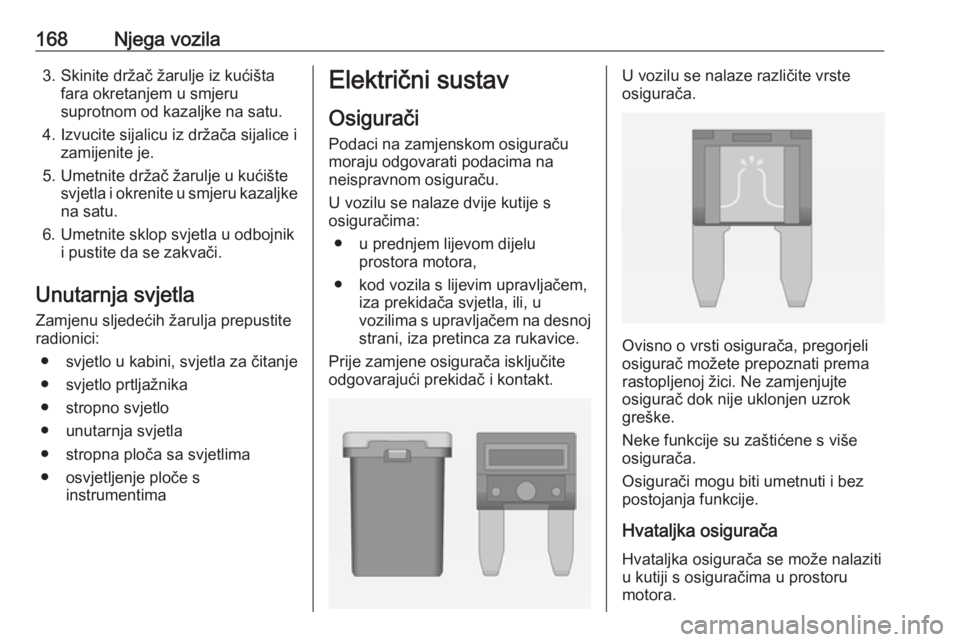

168Njega vozila3. Skinite držač žarulje iz kućištafara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljke
na satu.
6. Umetnite sklop svjetla u odbojnik i pustite da se zakvači.
Unutarnja svjetla Zamjenu sljedećih žarulja prepustite
radionici:
● svjetlo u kabini, svjetla za čitanje● svjetlo prtljažnika
● stropno svjetlo
● unutarnja svjetla
● stropna ploča sa svjetlima
● osvjetljenje ploče s instrumentimaElektrični sustav
Osigurači Podaci na zamjenskom osiguračumoraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora,
● kod vozila s lijevim upravljačem, iza prekidača svjetla, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

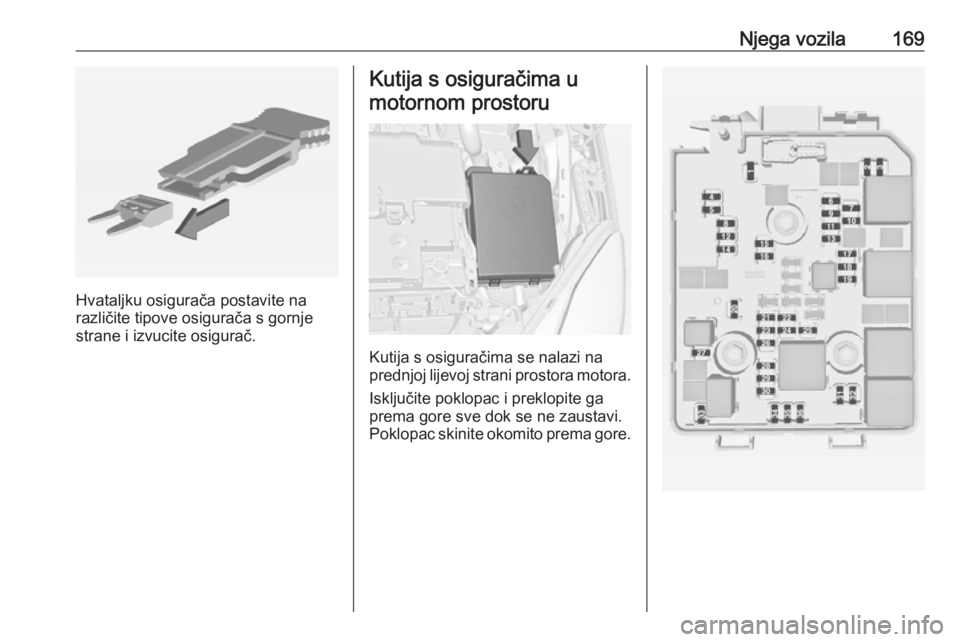

Njega vozila169
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima se nalazi na
prednjoj lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

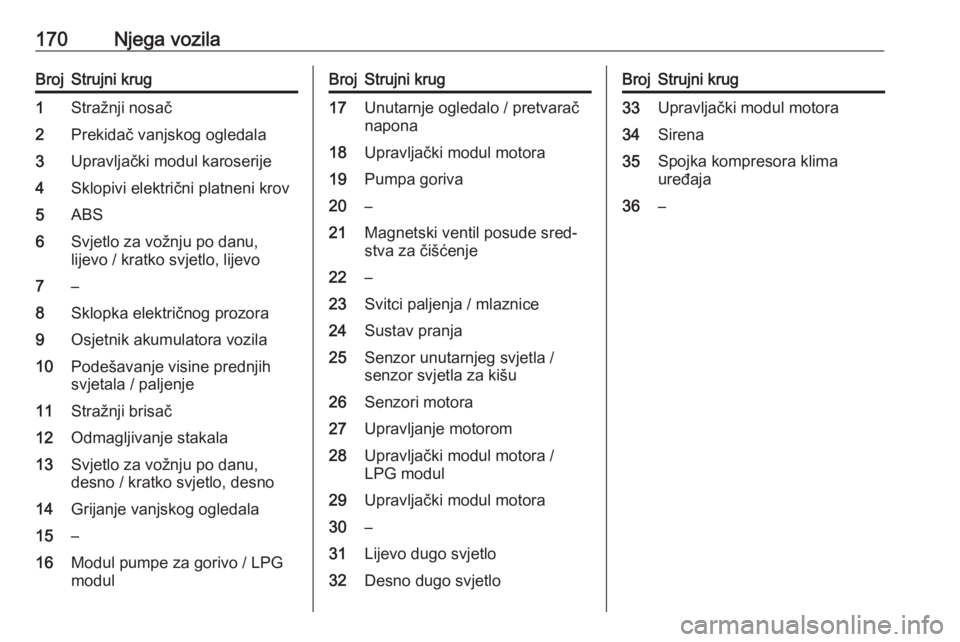

170Njega vozilaBrojStrujni krug1Stražnji nosač2Prekidač vanjskog ogledala3Upravljački modul karoserije4Sklopivi električni platneni krov5ABS6Svjetlo za vožnju po danu,
lijevo / kratko svjetlo, lijevo7–8Sklopka električnog prozora9Osjetnik akumulatora vozila10Podešavanje visine prednjih
svjetala / paljenje11Stražnji brisač12Odmagljivanje stakala13Svjetlo za vožnju po danu,
desno / kratko svjetlo, desno14Grijanje vanjskog ogledala15–16Modul pumpe za gorivo / LPG
modulBrojStrujni krug17Unutarnje ogledalo / pretvarač
napona18Upravljački modul motora19Pumpa goriva20–21Magnetski ventil posude sred‐
stva za čišćenje22–23Svitci paljenja / mlaznice24Sustav pranja25Senzor unutarnjeg svjetla / senzor svjetla za kišu26Senzori motora27Upravljanje motorom28Upravljački modul motora /
LPG modul29Upravljački modul motora30–31Lijevo dugo svjetlo32Desno dugo svjetloBrojStrujni krug33Upravljački modul motora34Sirena35Spojka kompresora klima
uređaja36–

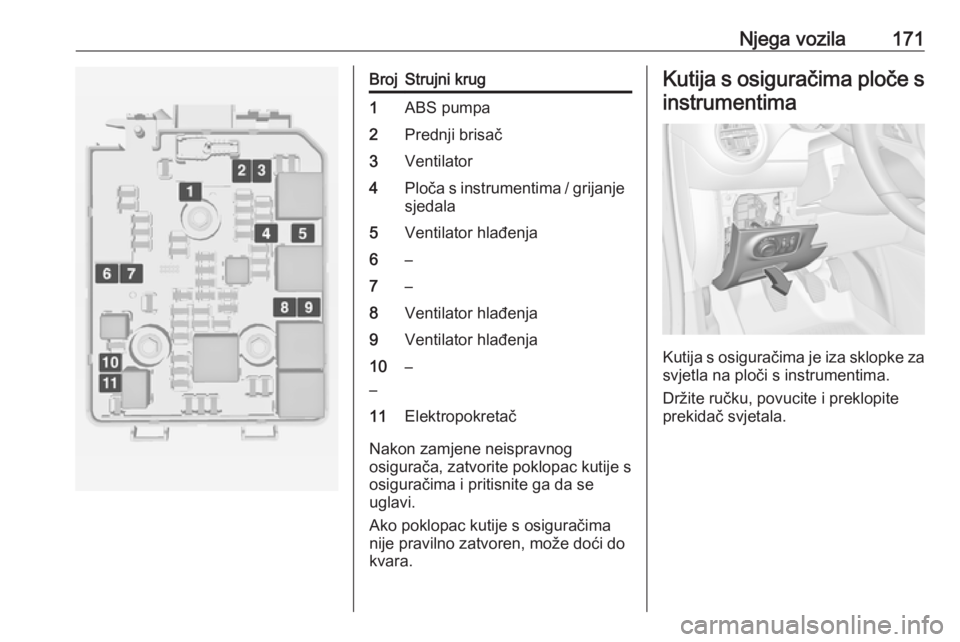

Njega vozila171BrojStrujni krug1ABS pumpa2Prednji brisač3Ventilator4Ploča s instrumentima / grijanjesjedala5Ventilator hlađenja6–7–8Ventilator hlađenja9Ventilator hlađenja10
––11Elektropokretač
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.

172Njega vozilaBrojStrujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Modul zračnog jastuka16Dijagnostički centar17Kontakt brava18Klima uređajBrojStrujni krug19Audio pojačalo20Pomoć pri parkiranju21Prekidač kočnica22Infotainment sustav23USB priključak za punjenje24Infotainment sustav25OnStar26Ploča s instrumentima27Grijanje sjedala, vozač28–29–30Kontakt31Protuprovalni alarmni sustav32Grijanje sjedala, suvozač33Grijano kolo upravljača34–35–36–

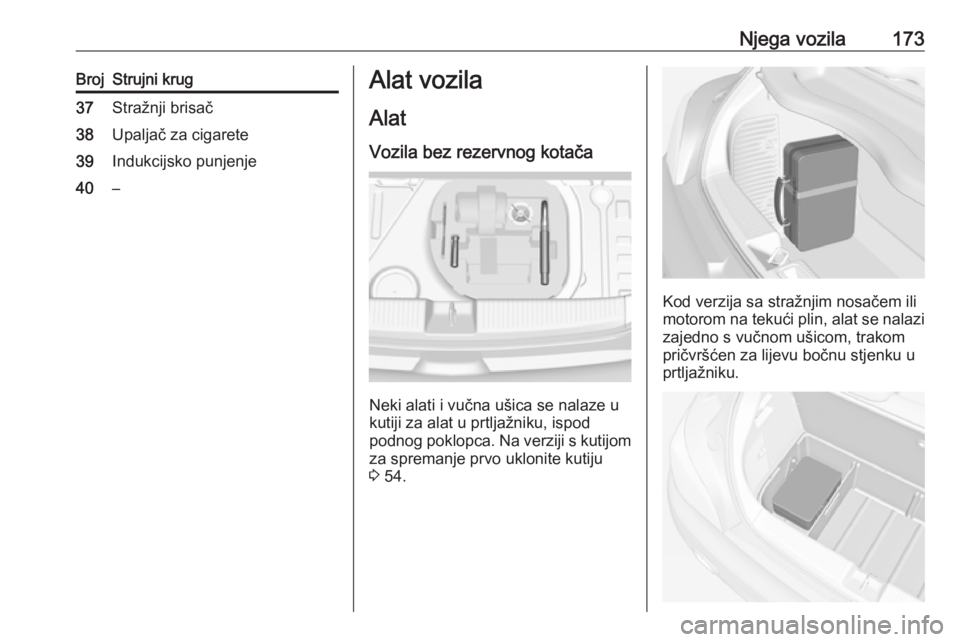

Njega vozila173BrojStrujni krug37Stražnji brisač38Upaljač za cigarete39Indukcijsko punjenje40–Alat vozila
Alat Vozila bez rezervnog kotača
Neki alati i vučna ušica se nalaze u
kutiji za alat u prtljažniku, ispod
podnog poklopca. Na verziji s kutijom
za spremanje prvo uklonite kutiju
3 54.
Kod verzija sa stražnjim nosačem ili
motorom na tekući plin, alat se nalazi zajedno s vučnom ušicom, trakompričvršćen za lijevu bočnu stjenku u
prtljažniku.

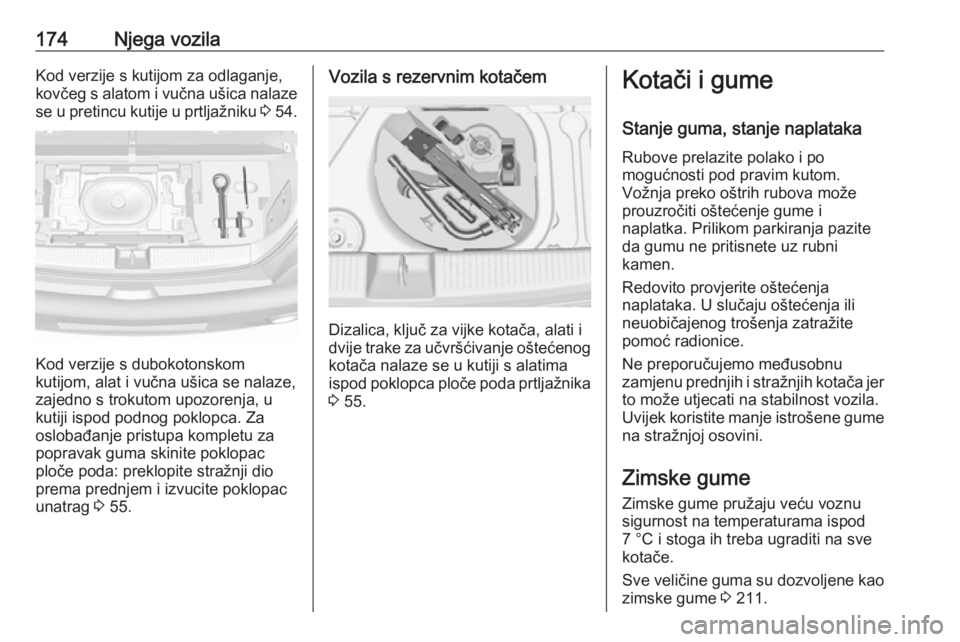

174Njega vozilaKod verzije s kutijom za odlaganje,
kovčeg s alatom i vučna ušica nalaze se u pretincu kutije u prtljažniku 3 54.
Kod verzije s dubokotonskom
kutijom, alat i vučna ušica se nalaze, zajedno s trokutom upozorenja, u
kutiji ispod podnog poklopca. Za
oslobađanje pristupa kompletu za
popravak guma skinite poklopac
ploče poda: preklopite stražnji dio
prema prednjem i izvucite poklopac
unatrag 3 55.
Vozila s rezervnim kotačem
Dizalica, ključ za vijke kotača, alati i
dvije trake za učvršćivanje oštećenog
kotača nalaze se u kutiji s alatima
ispod poklopca ploče poda prtljažnika
3 55.
Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer
to može utjecati na stabilnost vozila.
Uvijek koristite manje istrošene gume na stražnjoj osovini.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
Sve veličine guma su dozvoljene kao
zimske gume 3 211.
