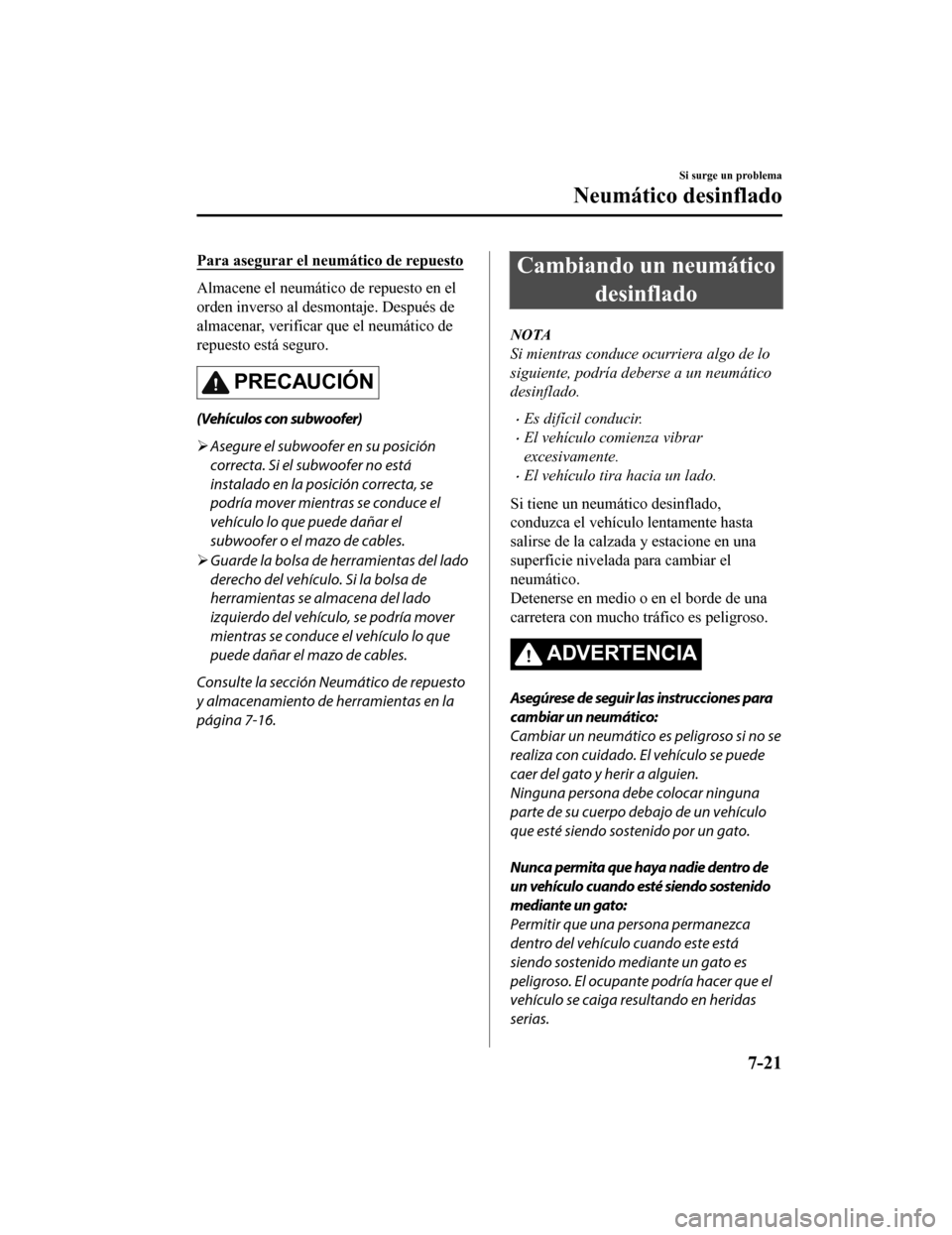

2019 MAZDA MODEL CX-9 ESP

Para asegurar el neumático de repuesto
Almacene el neumático de repuesto en el
orden inverso al desmontaje. Después de
almacenar, verificar que el neumático de
repuesto está seguro.
PRECAUCIÓN
(Vehículos con subwoofer)
Asegure el subwoofer en su posición
correcta. Si el subwoofer no está
instalado en la posición correcta, se
podría mover mientras se conduce el
vehículo lo que puede dañar el
subwoofer o el mazo de cables.
 Guarde la bolsa de herramientas del lado
derecho del vehículo. Si la bolsa de
herramientas se almacena del lado
izquierdo del vehículo, se podría mover
mientras se conduce el vehículo lo que
puede dañar el mazo de cables.
Consulte la sección Neumático de repuesto
y almacenamiento de herramientas en la
página 7-16.
Cambiando un neumático desinflado
NOTA
Si mientras conduce ocurriera algo de lo
siguiente, podría deberse a un neumático
desinflado.
•Es difícil conducir.
•El vehículo comienza vibrar
excesivamente.
•El vehículo tira hacia un lado.
Si tiene un neumático desinflado,
conduzca el vehículo lentamente hasta
salirse de la calzada y estacione en una
superficie nivelada para cambiar el
neumático.
Detenerse en medio o en el borde de una
carretera con mucho tráfico es peligroso.
ADVERTENCIA
Asegúrese de seguir las instrucciones para
cambiar un neumático:
Cambiar un neumático es peligroso si no se
realiza con cuidado. El vehículo se puede
caer del gato y herir a alguien.
Ninguna persona debe colocar ninguna
parte de su cuerpo debajo de un vehículo
que esté siendo sostenido por un gato.
Nunca permita que haya nadie dentro de
un vehículo cuando esté siendo sostenido
mediante un gato:
Permitir que una persona permanezca
dentro del vehículo cuando este está
siendo sostenido mediante un gato es
peligroso. El ocupante podría hacer que el
vehículo se caiga resultando en heridas
serias.
Si surge un problema
Neumático desinflado
7-21
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

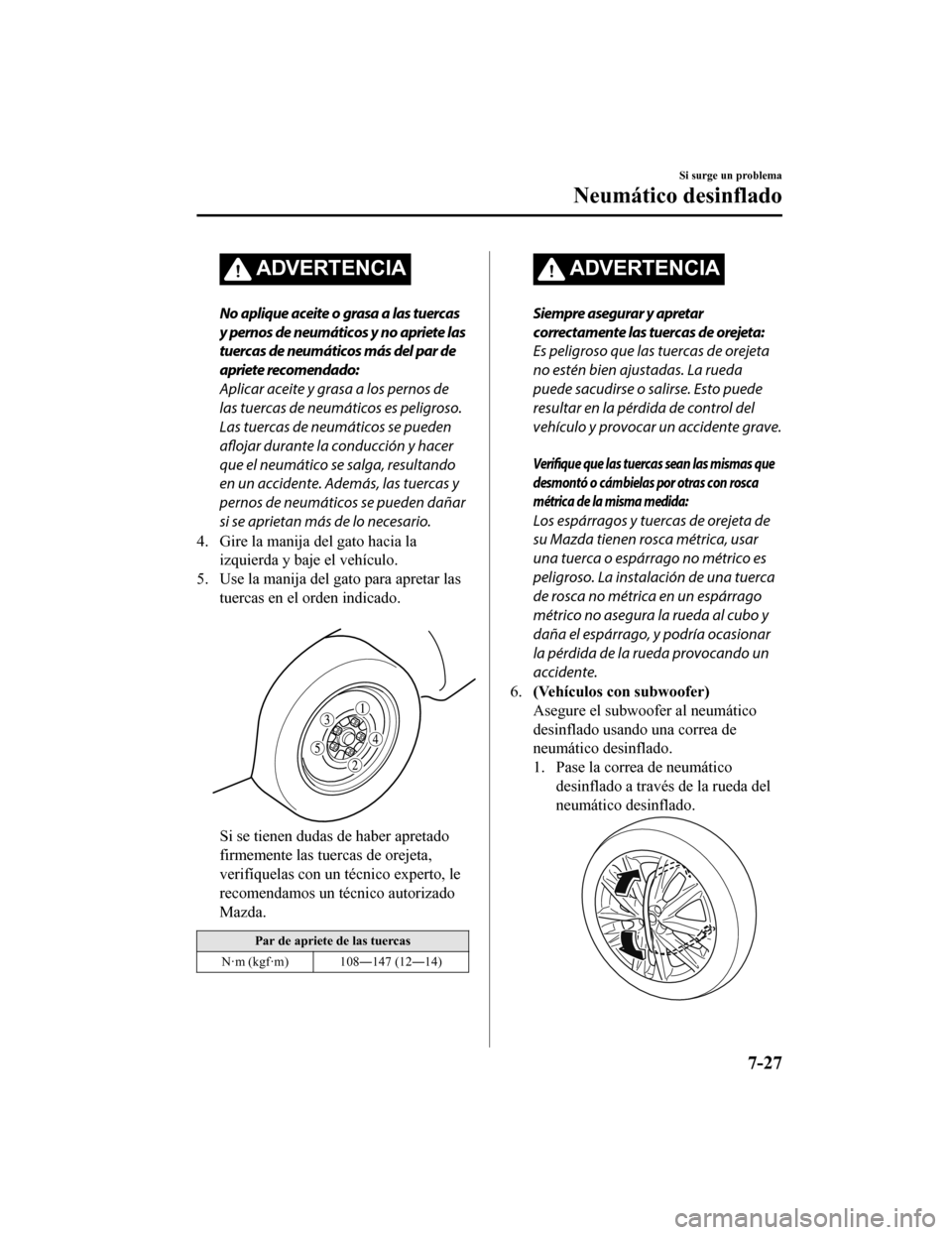

ADVERTENCIA
No aplique aceite o grasa a las tuercas
y pernos de neumáticos y no apriete las
tuercas de neumáticos más del par de
apriete recomendado:
Aplicar aceite y grasa a los pernos de
las tuercas de neumáticos es peligroso.
Las tuercas de neumáticos se pueden
aflojar durante la conducción y hacer
que el neumático se salga, resultando
en un accidente. Además, las tuercas y
pernos de neumáticos se pueden dañar
si se aprietan más de lo necesario.
4. Gire la manija d el gato hacia la
izquierda y baje el vehículo.
5. Use la manija del gato para apretar las tuercas en el orden indicado.

Si se tienen dudas de haber apretado
firmemente las tuercas de orejeta,
verifíquelas con un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Par de apriete de las tuercas
N·m (kgf·m) 108―147 (12―14)
ADVERTENCIA
Siempre asegurar y apretar
correctamente las tuercas de orejeta:
Es peligroso que las tuercas de orejeta
no estén bien ajustadas. La rueda
puede sacudirse o salirse. Esto puede
resultar en la pérdida de control del
vehículo y provocar un accidente grave.
Verifique que las tuercas sean las mismas que
desmontó o cámbielas por otras con rosca
métrica de la misma medida:
Los espárragos y tuercas de orejeta de
su Mazda tienen rosca métrica, usar
una tuerca o espárrago no métrico es
peligroso. La instalación de una tuerca
de rosca no métrica en un espárrago
métrico no asegura la rueda al cubo y
daña el espárrago, y podría ocasionar
la pérdida de la rueda provocando un
accidente.
6. (Vehículos con subwoofer)
Asegure el subwoofer al neumático
desinflado usando una correa de
neumático desinflado.
1. Pase la correa de neumático
desinflado a través de la rueda del
neumático desinflado.
Si surge un problema
Neumático desinflado
7-27
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

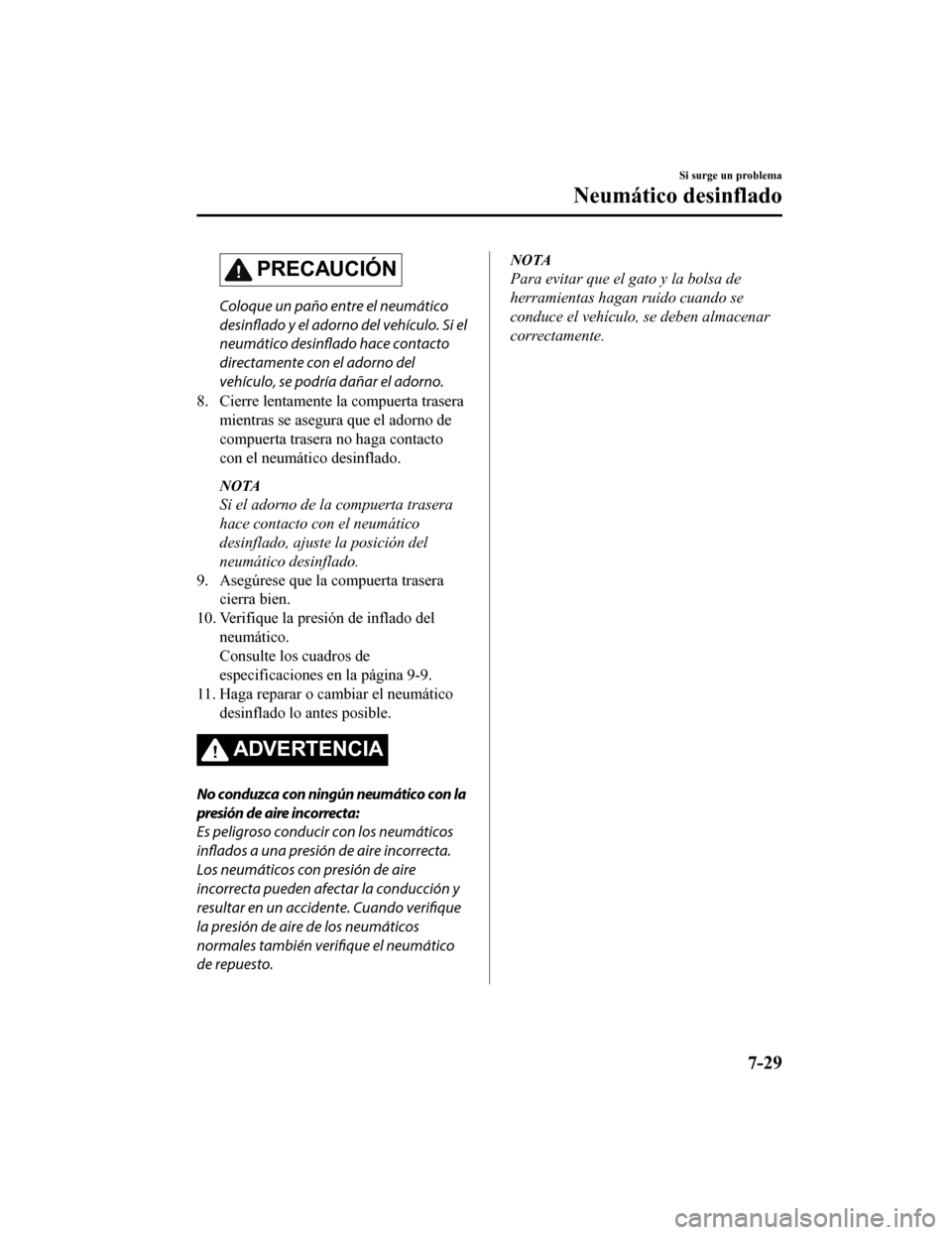

PRECAUCIÓN
Coloque un paño entre el neumático
desinflado y el adorno del vehículo. Si el
neumático desinflado hace contacto
directamente con el adorno del
vehículo, se podría dañar el adorno.
8. Cierre lentamente la compuerta trasera mientras se asegura que el adorno de
compuerta trasera no haga contacto
con el neumático desinflado.
NOTA
Si el adorno de la compuerta trasera
hace contacto con el neumático
desinflado, ajuste la posición del
neumático desinflado.
9. Asegúrese que la compuerta trasera cierra bien.
10. Verifique la presión de inflado del neumático.
Consulte los cuadros de
especificaciones en la página 9-9.
11. Haga reparar o cambiar el neumático
desinflado lo antes posible.
ADVERTENCIA
No conduzca con ningún neumático con la
presión de aire incorrecta:
Es peligroso conducir con los neumáticos
inflados a una presión de aire incorrecta.
Los neumáticos con presión de aire
incorrecta pueden afectar la conducción y
resultar en un accidente. Cuando verifique
la presión de aire de los neumáticos
normales también verifique el neumático
de repuesto.
NOTA
Para evitar que el gato y la bolsa de
herramientas hagan ruido cuando se
conduce el vehículo, se deben almacenar
correctamente.
Si surge un problema
Neumático desinflado
7-29
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

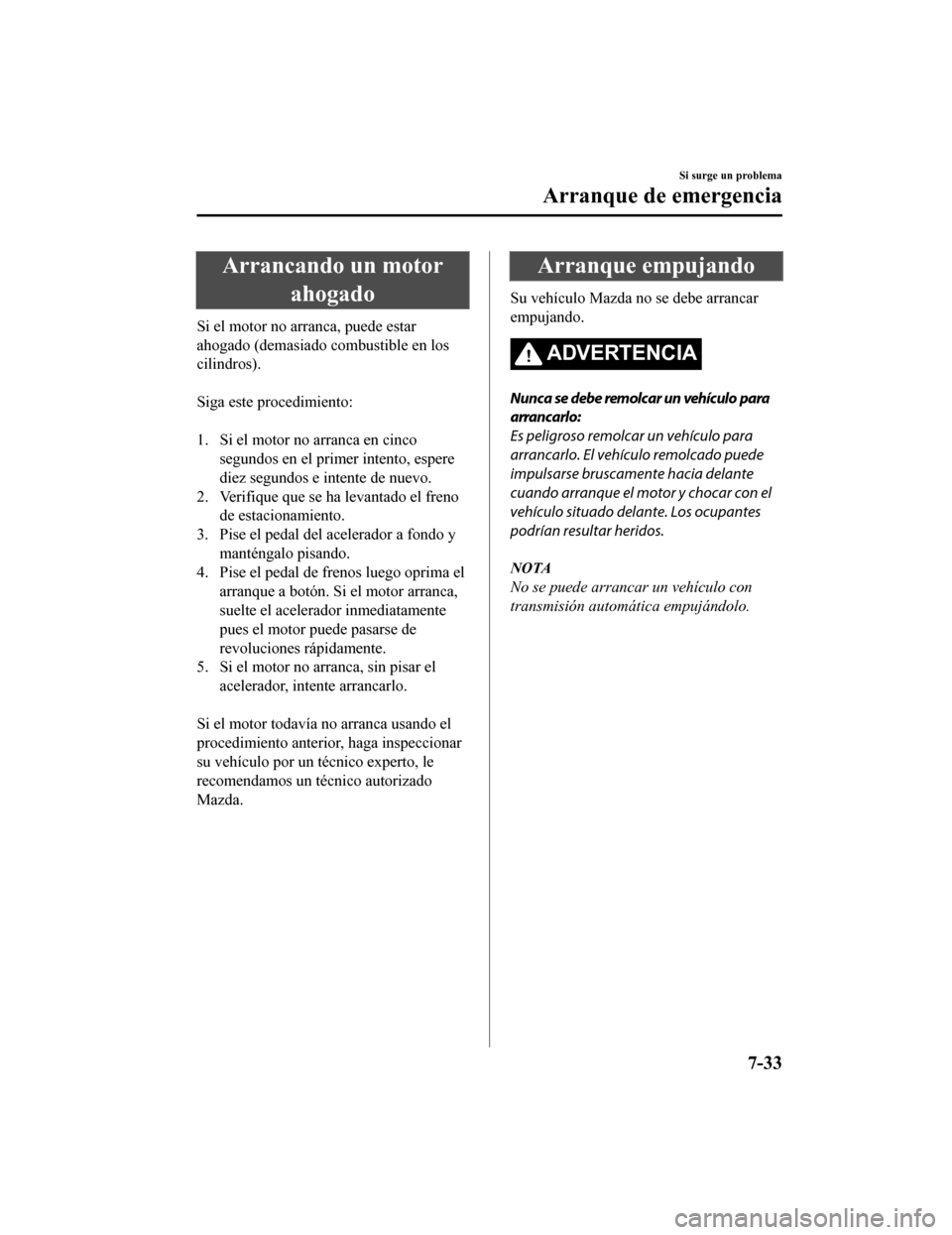

Arrancando un motorahogado
Si el motor no arranca, puede estar
ahogado (demasiado c ombustible en los
cilindros).

Siga este procedimiento:

1. Si el motor no arranca en cinco
segundos en el primer intento, espere
diez segundos e intente de nuevo.
2. Verifique que se ha levantado el freno de estacionamiento.
3. Pise el pedal del acelerador a fondo y manténgalo pisando.
4. Pise el pedal de frenos luego oprima el
arranque a botón. Si el motor arranca,
suelte el acelerador inmediatamente
pues el motor puede pasarse de
revoluciones rápidamente.
5. Si el motor no arranca, sin pisar el
acelerador, intente arrancarlo.

Si el motor todavía no arranca usando el
procedimiento anterio r, haga inspeccionar
su vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Arranque empujando
Su vehículo Mazda no se debe arrancar
empujando.
ADVERTENCIA
Nunca se debe remolcar un vehículo para
arrancarlo:
Es peligroso remolcar un vehículo para
arrancarlo. El vehículo remolcado puede
impulsarse bruscamente hacia delante
cuando arranque el motor y chocar con el
vehículo situado delante. Los ocupantes
podrían resultar heridos.
NOTA
No se puede arrancar un vehículo con
transmisión automática empujándolo.
Si surge un problema
Arranque de emergencia
7-33
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

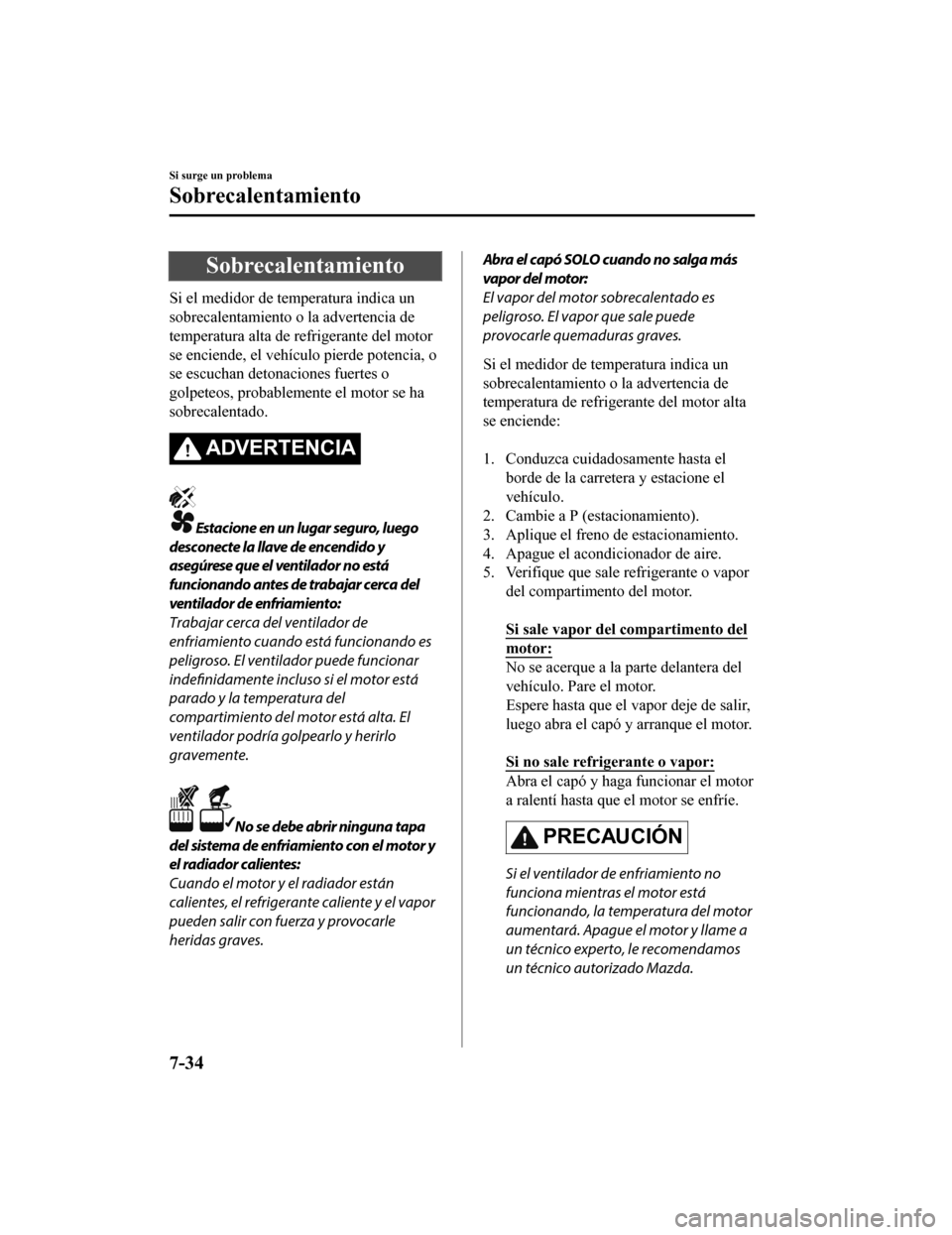

Sobrecalentamiento
Si el medidor de temperatura indica un
sobrecalentamiento o la advertencia de
temperatura alta de refrigerante del motor
se enciende, el vehículo pierde potencia, o
se escuchan detonaciones fuertes o
golpeteos, probablemente el motor se ha
sobrecalentado.
ADVERTENCIA
Estacione en un lugar seguro, luego
desconecte la llave de encendido y
asegúrese que el ventilador no está
funcionando antes de trabajar cerca del
ventilador de enfriamiento:
Trabajar cerca del ventilador de
enfriamiento cuando está funcionando es
peligroso. El ventilador puede funcionar
indefinidamente incluso si el motor está
parado y la temperatura del
compartimiento del motor está alta. El
ventilador podría golpearlo y herirlo
gravemente.
No se debe abrir ninguna tapa
del sistema de enfriamiento con el motor y
el radiador calientes:
Cuando el motor y el radiador están
calientes, el refrigerante caliente y el vapor
pueden salir con fuerza y provocarle
heridas graves.
Abra el capó SOLO cuando no salga más
vapor del motor:
El vapor del motor sobrecalentado es
peligroso. El vapor que sale puede
provocarle quemaduras graves.
Si el medidor de temperatura indica un
sobrecalentamiento o la advertencia de
temperatura de refrigerante del motor alta
se enciende:

1. Conduzca cuidadosamente hasta el borde de la carretera y estacione el
vehículo.
2. Cambie a P (estacionamiento).
3. Aplique el freno de estacionamiento.
4. Apague el acondicionador de aire.
5. Verifique que sale refrigerante o vapor del compartimento del motor.

Si sale vapor del compartimento del
motor:
No se acerque a la parte delantera del
vehículo. Pare el motor.
Espere hasta que el vapor deje de salir,
luego abra el capó y arranque el motor.

Si no sale refrigerante o vapor:
Abra el capó y haga funcionar el motor
a ralentí hasta que el motor se enfríe.
PRECAUCIÓN
Si el ventilador de enfriamiento no
funciona mientras el motor está
funcionando, la temperatura del motor
aumentará. Apague el motor y llame a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
Si surge un problema
Sobrecalentamiento
7-34
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

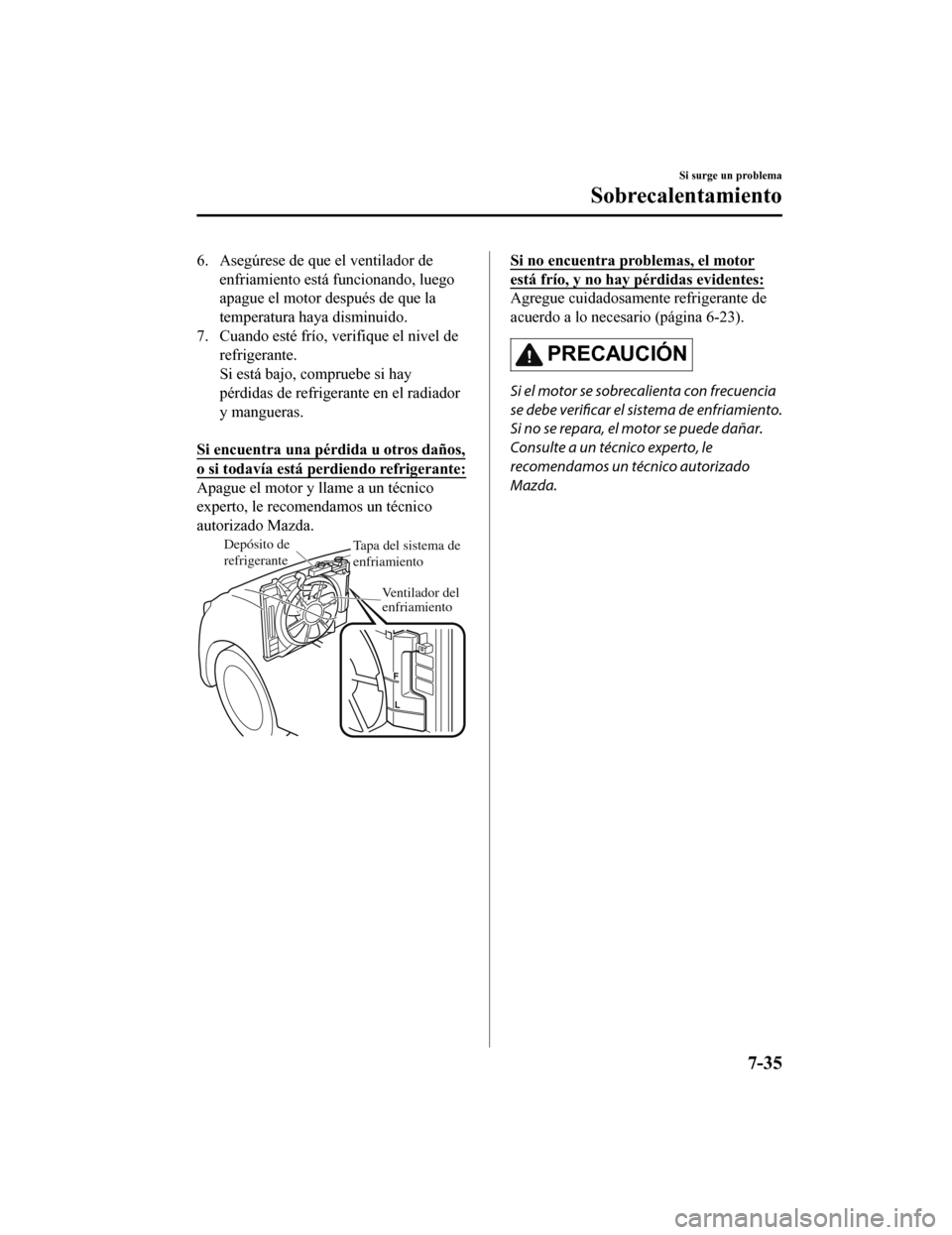

6. Asegúrese de que el ventilador deenfriamiento está funcionando, luego
apague el motor después de que la
temperatura haya disminuido.
7. Cuando esté frío, v erifique el nivel de
refrigerante.
Si está bajo, compruebe si hay
pérdidas de refrigerante en el radiador
y mangueras.

Si encuentra una pér dida u otros daños,
o si todavía está perdiendo refrigerante:
Apague el motor y llame a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Depósito de
refrigerante
Ventilador del
enfriamientoTapa del sistema de
enfriamiento
Si no encuentra problemas, el motor
está frío, y no hay pérdidas evidentes:
Agregue cuidadosamente refrigerante de
acuerdo a lo necesario (página 6-23).
PRECAUCIÓN
Si el motor se sobrecalienta con frecuencia
se debe verificar el sistema de enfriamiento.
Si no se repara, el motor se puede dañar.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Si surge un problema
Sobrecalentamiento
7-35
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

Descripción del remolque
Si fuera necesario remolcar su vehículo,
solicite la ayuda de un técnico experto, le
recomendamos un técnico autorizado
Mazda o de un servicio comercial de
auxilio en la carretera.

Se debe levantar y remolcar correctamente
el vehículo para evitar que se dañe.
Especialmente cuando remolque un
vehículo con 4WD, donde todas las ruedas
están conectadas a la transmisión, es
absolutamente esencial transportar
correctamente el vehículo para que no se
dañe el sistema de la transmisión. Se
deben tener en cuenta las leyes nacionales
y locales.
Plataforma rodante

Se deben remolcar los vehículos 2WD con
las ruedas de tracción (ruedas delanteras)
levantadas. Si hay un daño importante o si
no es posible remolcar el vehículo con las
ruedas levantadas, se debe utilizar una
plataforma rodante.

Cuando se remolca el vehículo con 2WD
con las ruedas traseras apoyadas en el
suelo, se debe soltar el freno de
estacionamiento.
Consulte la sección Freno de
estacionamiento eléctrico (EPB) en la
página 4-72.

Un vehículo con 4WD debe tener todas las
ruedas levantadas del suelo.
ADVERTENCIA
Siempre remolque un vehículo con 4WD
con todas las cuatro ruedas levantadas del
piso:
Remolcar el vehículo con 4WD con las
ruedas delanteras o traseras en el piso es
peligroso debido a que la transmisión
podría resultar dañada, o el vehículo
podría salirse del camión de remolque y
provocar un accidente. Si la transmisión
está dañada, transporte el vehículo sobre
un camión de remolque tipo plataforma.
Si surge un problema
Remolque de emergencia
7-36
CX-9_8GC9-SP-17G_Edition12017-6-17 15:32:43

Si se enciende o parpadea una de las luces de aviso
Si alguna de las luces de aviso se enciende/parpadea, realice la acción adecuada para cada
luz. No hay problema en que se apague la luz, sin embargo si la luz no se apaga o si se
enciende/parpadea otra vez, consulte a un concesionario autoriz ado Mazda.
Los detalles de algunos avisos se pueden ver en el visualizador central.
1. Si la luz de advertencia está encendida, seleccione el ícono
en la pantalla de inicio
para exhibir la pantalla de aplicaciones.
2. Seleccione “Pantalla estado”.
3. Seleccione "Guía de advertencia " para exhibir las advertencias actuales.
4. Seleccione la advertencia aplicable para ver los detalles de la advertencia.
▼Pare el vehículo en un lugar seguro inmediatamente
Si se enciende una de las siguientes luces de aviso, el sistema
podrá tener un
funcionamiento incorrecto. Pare inmediatamente el vehículo en un lugar seguro y consulte a
un concesionario autorizado Mazda.
Señal Advertencia
Luz de aviso del sistema
de frenos Si la advertencia del sistema
de frenos permanece encendida el líquido de frenos po-
dría estar bajo o podría ocurrir un problema con el sistema de frenos. Estacione inme-
diatamente el vehículo en un lug ar seguro y consulte a un técnico experto, le reco-
mendamos un técnico autorizado Mazda.
ADVERTENCIA
No conduzca con la advertencia del sistema de frenos encendida. Consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda inspeccione sus frenos tan
pronto como sea posible:
Es peligroso seguir conduciendo cuando la luz de advertencia del sistema de frenos es‐
tá encendida. Esta indica que los frenos pueden no funcionar o fallar en cualquier mo‐
mento. Si estas luces permanecen encendidas, después de verificar que el freno de ma‐
no haya sido liberado completamente, haga inspeccionar los frenos inmediatamente.
PRECAUCIÓN
Además, la efectividad del frenado puede disminuir por lo tanto podría ser necesario
pisar el pedal de fr enos más fuertemente de lo no rmal para parar el vehículo.
Si surge un problema
Luces de aviso/Indicadores lumi nosos y advertencias sonoras
7-40
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
