2019 MAZDA MODEL CX-30 ESP

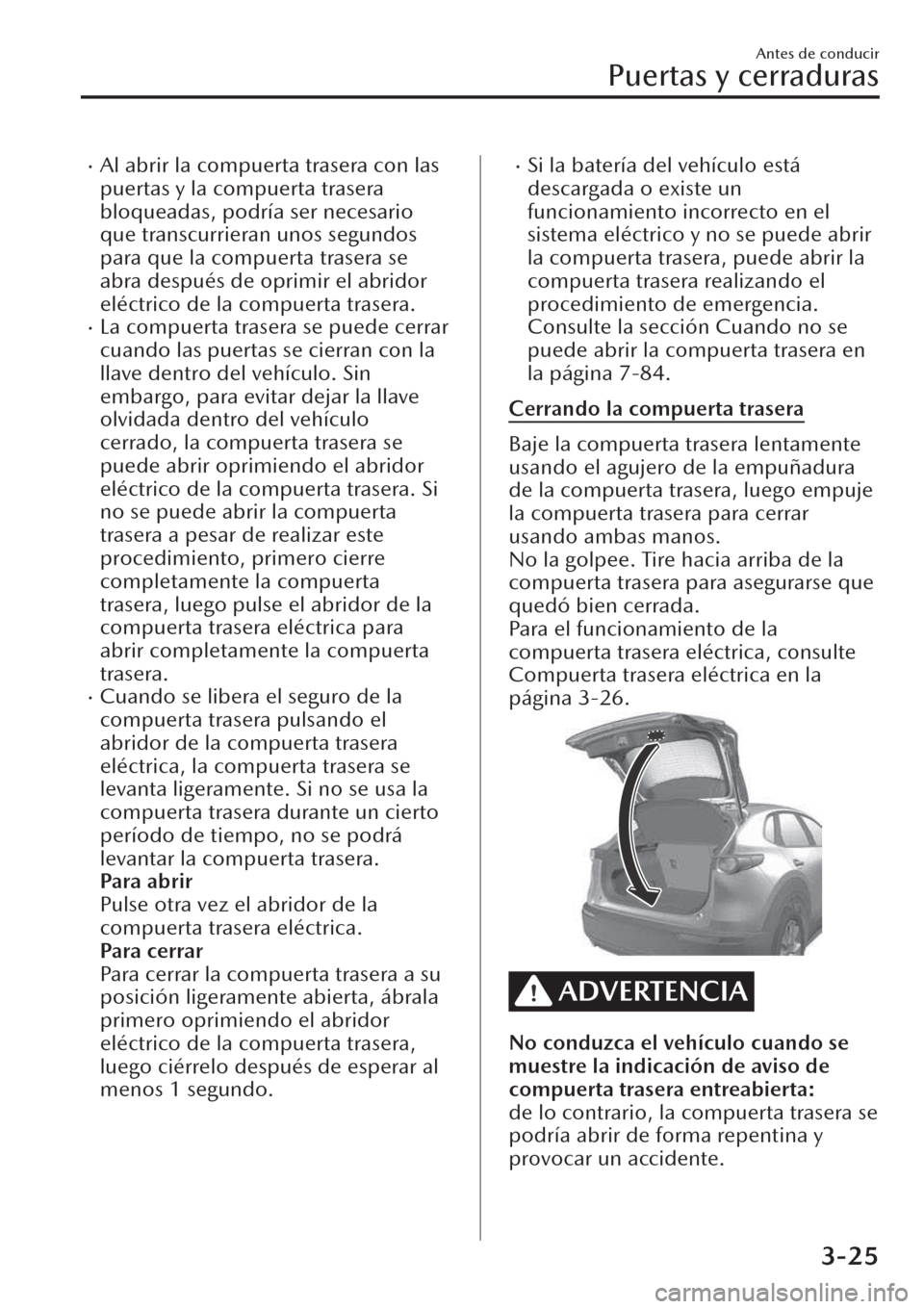

xAl abrir la compuerta trasera con las
puertas y la compuerta trasera
bloqueadas, podría ser necesario
que transcurrieran unos segundos
para que la compuerta trasera se
abra después de oprimir el abridor
eléctrico de la compuerta trasera.
xLa compuerta trasera se puede cerrar
cuando las puertas se cierran con la
llave dentro del vehículo. Sin
embargo, para evitar dejar la llave
olvidada dentro del vehículo
cerrado, la compuerta trasera se
puede abrir oprimiendo el abridor
eléctrico de la compuerta trasera. Si
no se puede abrir la compuerta
trasera a pesar de realizar este
procedimiento, primero cierre
completamente la compuerta
trasera, luego pulse el abridor de la
compuerta trasera eléctrica para
abrir completamente la compuerta
trasera.
xCuando se libera el seguro de la
compuerta trasera pulsando el
abridor de la compuerta trasera
eléctrica, la compuerta trasera se
levanta ligeramente. Si no se usa la
compuerta trasera durante un cierto
período de tiempo, no se podrá
levantar la compuerta trasera.
Pa ra a b r i r
Pulse otra vez el abridor de la
compuerta trasera eléctrica.
Para cerrar
Para cerrar la compuerta trasera a su
posición ligeramente abierta, ábrala
primero oprimiendo el abridor
eléctrico de la compuerta trasera,
luego ciérrelo después de esperar al
menos 1 segundo.
xSi la batería del vehículo está
descargada o existe un
funcionamiento incorrecto en el
sistema eléctrico y no se puede abrir
la compuerta trasera, puede abrir la
compuerta trasera realizando el
procedimiento de emergencia.
Consulte la sección Cuando no se
puede abrir la compuerta trasera en
la página 7-84.
Cerrando la compuerta trasera
Baje la compuerta trasera lentamente
usando el agujero de la empuñadura
de la compuerta trasera, luego empuje
la compuerta trasera para cerrar
usando ambas manos.
No la golpee. Tire hacia arriba de la
compuerta trasera para asegurarse que
quedó bien cerrada.
Para el funcionamiento de la
compuerta trasera eléctrica, consulte
Compuerta trasera eléctrica en la
página 3-26.
ADVERTENCIA
No conduzca el vehículo cuando se
muestre la indicación de aviso de
compuerta trasera entreabierta:
de lo contrario, la compuerta trasera se
podría abrir de forma repentina y
provocar un accidente.
Antes de conducir
Puertas y cerraduras
3-25

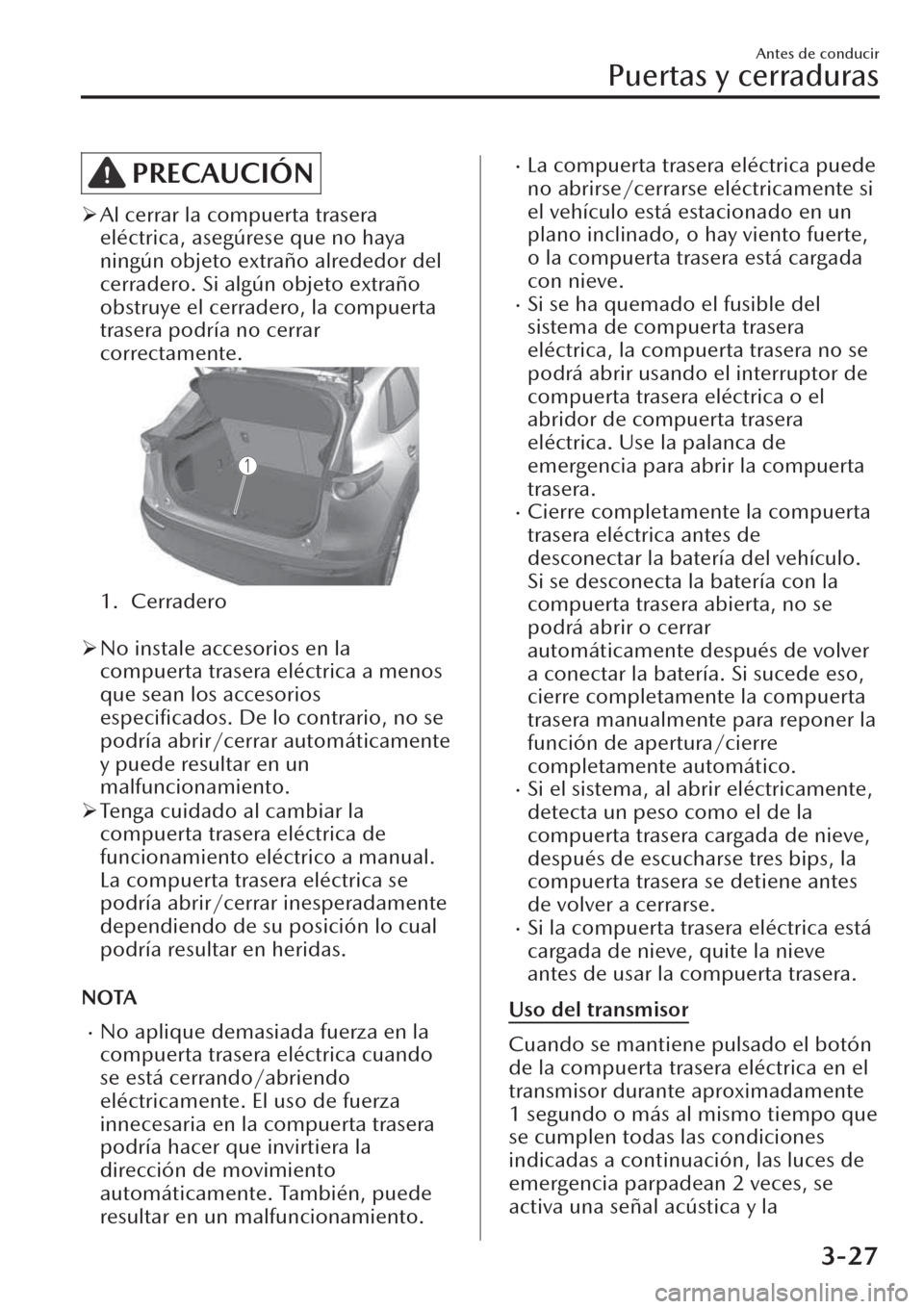

PRECAUCIÓN
¾Al cerrar la compuerta trasera
eléctrica, asegúrese que no haya
ningún objeto extraño alrededor del
cerradero. Si algún objeto extraño
obstruye el cerradero, la compuerta
trasera podría no cerrar
correctamente.
1. Cerradero

¾No instale accesorios en la
compuerta trasera eléctrica a menos
que sean los accesorios
especificados. De lo contrario, no se
podría abrir/cerrar automáticamente
y puede resultar en un
malfuncionamiento.
¾Tenga cuidado al cambiar la
compuerta trasera eléctrica de
funcionamiento eléctrico a manual.
La compuerta trasera eléctrica se
podría abrir/cerrar inesperadamente
dependiendo de su posición lo cual
podría resultar en heridas.
NOTA
xNo aplique demasiada fuerza en la
compuerta trasera eléctrica cuando
se está cerrando/abriendo
eléctricamente. El uso de fuerza
innecesaria en la compuerta trasera
podría hacer que invirtiera la
dirección de movimiento
automáticamente. También, puede
resultar en un malfuncionamiento.
xLa compuerta trasera eléctrica puede
no abrirse/cerrarse eléctricamente si
el vehículo está estacionado en un
plano inclinado, o hay viento fuerte,
o la compuerta trasera está cargada
con nieve.
xSi se ha quemado el fusible del
sistema de compuerta trasera
eléctrica, la compuerta trasera no se
podrá abrir usando el interruptor de
compuerta trasera eléctrica o el
abridor de compuerta trasera
eléctrica. Use la palanca de
emergencia para abrir la compuerta
trasera.
xCierre completamente la compuerta
trasera eléctrica antes de
desconectar la batería del vehículo.
Si se desconecta la batería con la
compuerta trasera abierta, no se
podrá abrir o cerrar
automáticamente después de volver
a conectar la batería. Si sucede eso,
cierre completamente la compuerta
trasera manualmente para reponer la
función de apertura/cierre
completamente automático.
xSi el sistema, al abrir eléctricamente,
detecta un peso como el de la
compuerta trasera cargada de nieve,
después de escucharse tres bips, la
compuerta trasera se detiene antes
de volver a cerrarse.
xSi la compuerta trasera eléctrica está
cargada de nieve, quite la nieve
antes de usar la compuerta trasera.
Uso del transmisor
Cuando se mantiene pulsado el botón
de la compuerta trasera eléctrica en el
transmisor durante aproximadamente
1 segundo o más al mismo tiempo que
se cumplen todas las condiciones
indicadas a continuación, las luces de
emergencia parpadean 2 veces, se
activa una señal acústica y la
Antes de conducir
Puertas y cerraduras
3-27

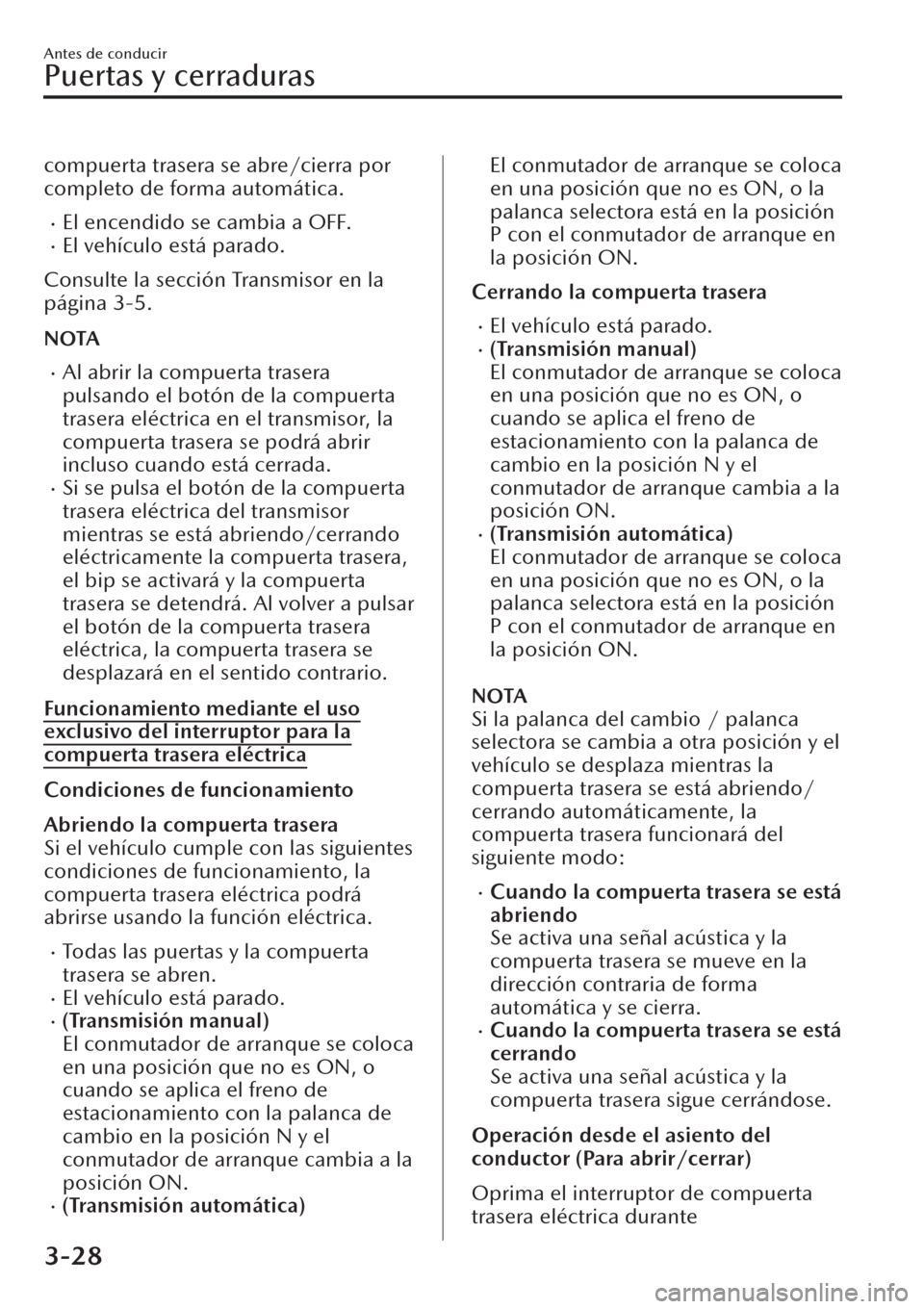

compuerta trasera se abre/cierra por
completo de forma automática.
xEl encendido se cambia a OFF.xEl vehículo está parado.
Consulte la sección Transmisor en la
página 3-5.
NOTA
xAl abrir la compuerta trasera
pulsando el botón de la compuerta
trasera eléctrica en el transmisor, la
compuerta trasera se podrá abrir
incluso cuando está cerrada.
xSi se pulsa el botón de la compuerta
trasera eléctrica del transmisor
mientras se está abriendo/cerrando
eléctricamente la compuerta trasera,
el bip se activará y la compuerta
trasera se detendrá. Al volver a pulsar
el botón de la compuerta trasera
eléctrica, la compuerta trasera se
desplazará en el sentido contrario.
Funcionamiento mediante el uso
exclusivo del interruptor para la
compuerta trasera eléctrica
Condiciones de funcionamiento
Abriendo la compuerta trasera
Si el vehículo cumple con las siguientes
condiciones de funcionamiento, la
compuerta trasera eléctrica podrá
abrirse usando la función eléctrica.
xTodas las puertas y la compuerta
trasera se abren.
xEl vehículo está parado.x(Transmisión manual)
El conmutador de arranque se coloca
en una posición que no es ON, o
cuando se aplica el freno de
estacionamiento con la palanca de
cambio en la posición N y el
conmutador de arranque cambia a la
posición ON.
x(Transmisión automática)
El conmutador de arranque se coloca
en una posición que no es ON, o la
palanca selectora está en la posición
P con el conmutador de arranque en
la posición ON.
Cerrando la compuerta trasera
xEl vehículo está parado.x(Transmisión manual)
El conmutador de arranque se coloca
en una posición que no es ON, o
cuando se aplica el freno de
estacionamiento con la palanca de
cambio en la posición N y el
conmutador de arranque cambia a la
posición ON.
x(Transmisión automática)
El conmutador de arranque se coloca
en una posición que no es ON, o la
palanca selectora está en la posición
P con el conmutador de arranque en
la posición ON.
NOTA
Si la palanca del cambio / palanca
selectora se cambia a otra posición y el
vehículo se desplaza mientras la
compuerta trasera se está abriendo/
cerrando automáticamente, la
compuerta trasera funcionará del
siguiente modo:
xCuando la compuerta trasera se está
abriendo
Se activa una señal acústica y la
compuerta trasera se mueve en la
dirección contraria de forma
automática y se cierra.
xCuando la compuerta trasera se está
cerrando
Se activa una señal acústica y la
compuerta trasera sigue cerrándose.
Operación desde el asiento del
conductor (Para abrir/cerrar)
Oprima el interruptor de compuerta
trasera eléctrica durante
Antes de conducir
Puertas y cerraduras
3-28

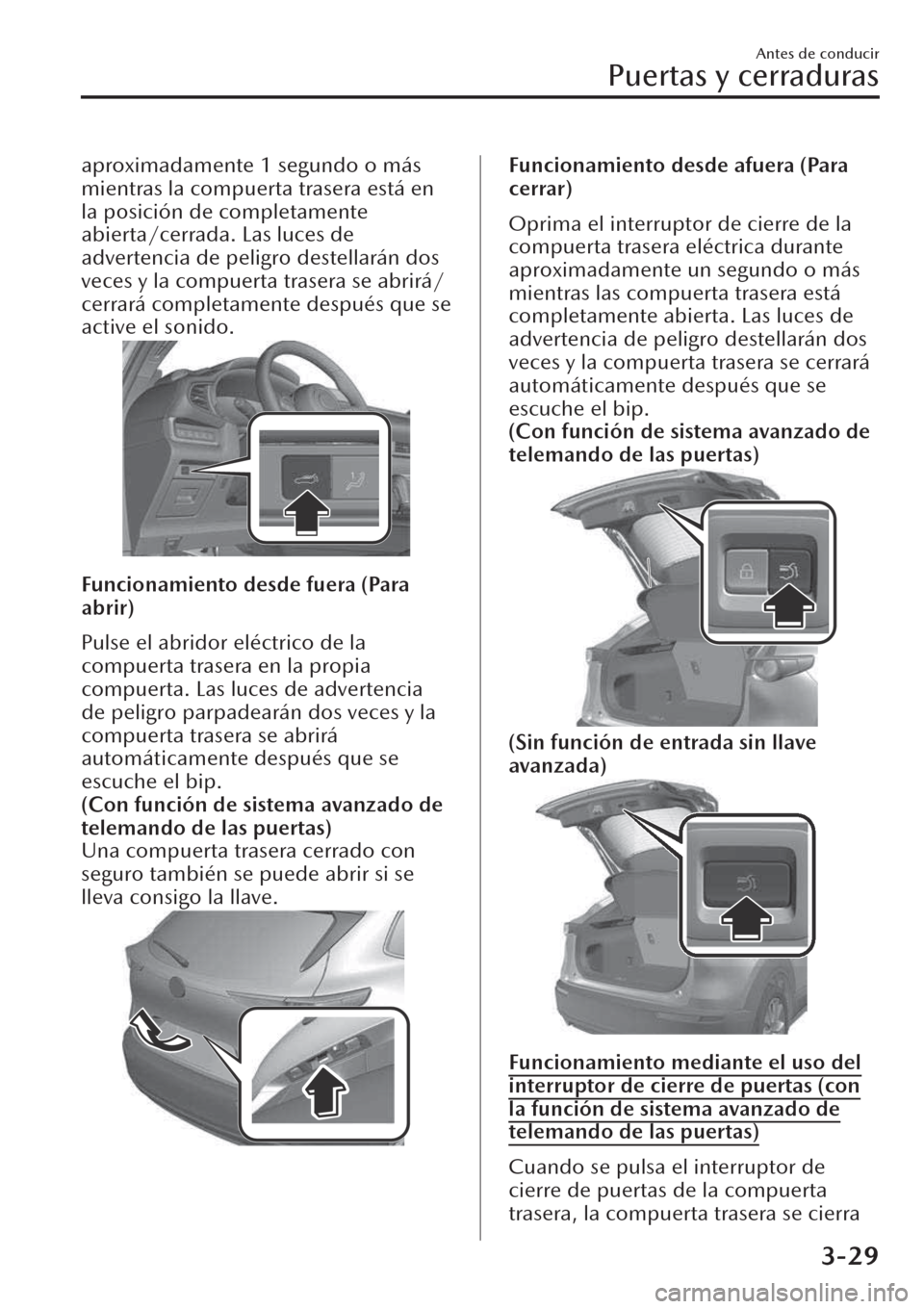

aproximadamente 1 segundo o más
mientras la compuerta trasera está en
la posición de completamente
abierta/cerrada. Las luces de
advertencia de peligro destellarán dos
veces y la compuerta trasera se abrirá/
cerrará completamente después que se
active el sonido.
Funcionamiento desde fuera (Para
abrir)
Pulse el abridor eléctrico de la
compuerta trasera en la propia
compuerta. Las luces de advertencia
de peligro parpadearán dos veces y la
compuerta trasera se abrirá
automáticamente después que se
escuche el bip.
(Con función de sistema avanzado de
telemando de las puertas)
Una compuerta trasera cerrado con
seguro también se puede abrir si se
lleva consigo la llave.
Funcionamiento desde afuera (Para
cerrar)
Oprima el interruptor de cierre de la
compuerta trasera eléctrica durante
aproximadamente un segundo o más
mientras las compuerta trasera está
completamente abierta. Las luces de
advertencia de peligro destellarán dos
veces y la compuerta trasera se cerrará
automáticamente después que se
escuche el bip.
(Con función de sistema avanzado de
telemando de las puertas)
(Sin función de entrada sin llave
avanzada)
Funcionamiento mediante el uso del
interruptor de cierre de puertas (con
la función de sistema avanzado de
telemando de las puertas)
Cuando se pulsa el interruptor de
cierre de puertas de la compuerta
trasera, la compuerta trasera se cierra
Antes de conducir
Puertas y cerraduras
3-29

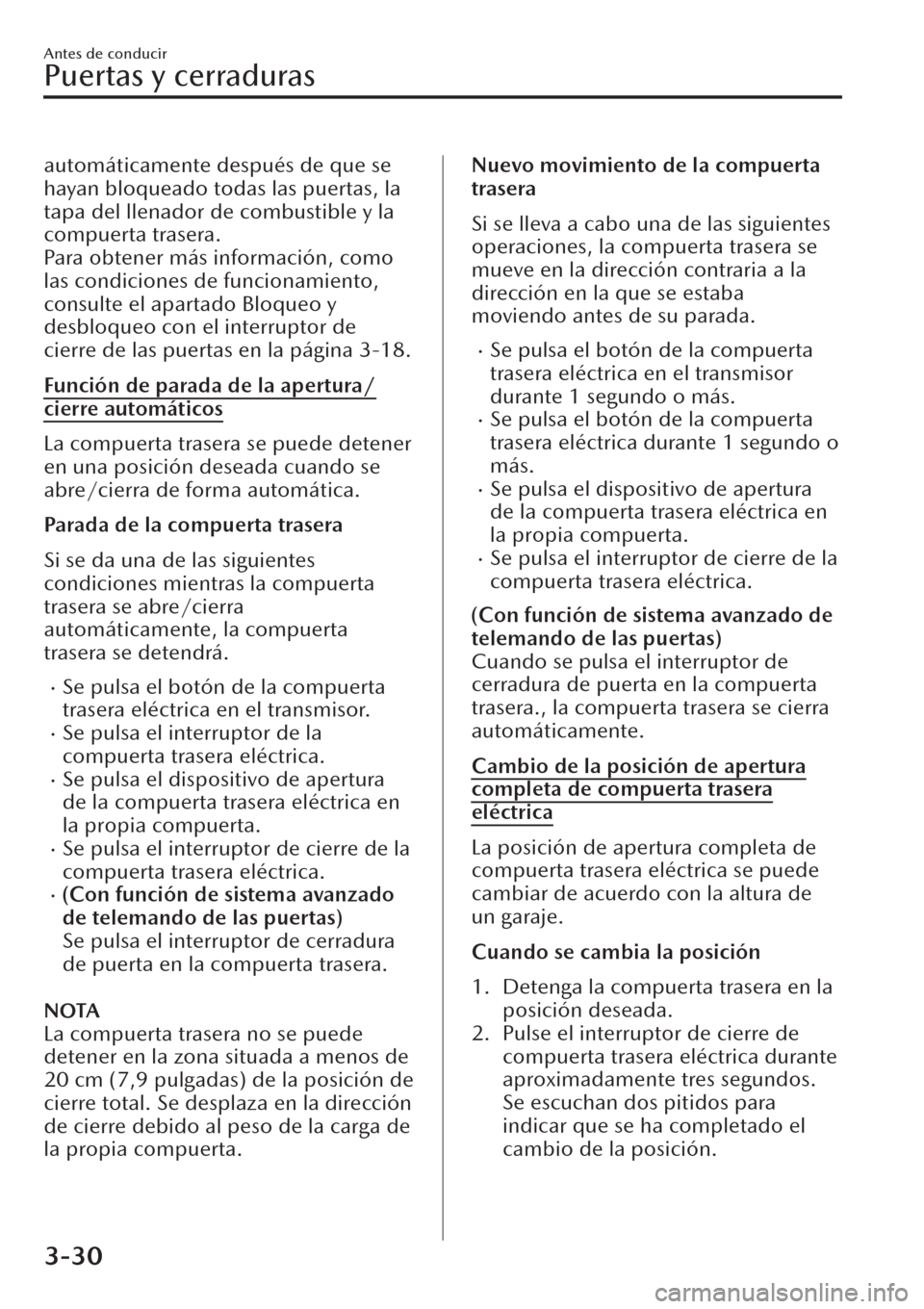

automáticamente después de que se
hayan bloqueado todas las puertas, la
tapa del llenador de combustible y la
compuerta trasera.
Para obtener más información, como
las condiciones de funcionamiento,
consulte el apartado Bloqueo y
desbloqueo con el interruptor de
cierre de las puertas en la página 3-18.
Función de parada de la apertura/
cierre automáticos
La compuerta trasera se puede detener
en una posición deseada cuando se
abre/cierra de forma automática.
Parada de la compuerta trasera
Si se da una de las siguientes
condiciones mientras la compuerta
trasera se abre/cierra
automáticamente, la compuerta
trasera se detendrá.
xSe pulsa el botón de la compuerta
trasera eléctrica en el transmisor.
xSe pulsa el interruptor de la
compuerta trasera eléctrica.
xSe pulsa el dispositivo de apertura
de la compuerta trasera eléctrica en
la propia compuerta.
xSe pulsa el interruptor de cierre de la
compuerta trasera eléctrica.
x(Con función de sistema avanzado
de telemando de las puertas)
Se pulsa el interruptor de cerradura
de puerta en la compuerta trasera.
NOTA
La compuerta trasera no se puede
detener en la zona situada a menos de
20 cm (7,9 pulgadas) de la posición de
cierre total. Se desplaza en la dirección
de cierre debido al peso de la carga de
la propia compuerta.
Nuevo movimiento de la compuerta
trasera
Si se lleva a cabo una de las siguientes
operaciones, la compuerta trasera se
mueve en la dirección contraria a la
dirección en la que se estaba
moviendo antes de su parada.
xSe pulsa el botón de la compuerta
trasera eléctrica en el transmisor
durante 1 segundo o más.
xSe pulsa el botón de la compuerta
trasera eléctrica durante 1 segundo o
más.
xSe pulsa el dispositivo de apertura
de la compuerta trasera eléctrica en
la propia compuerta.
xSe pulsa el interruptor de cierre de la
compuerta trasera eléctrica.
(Con función de sistema avanzado de
telemando de las puertas)
Cuando se pulsa el interruptor de
cerradura de puerta en la compuerta
trasera., la compuerta trasera se cierra
automáticamente.
Cambio de la posición de apertura
completa de compuerta trasera
eléctrica
La posición de apertura completa de
compuerta trasera eléctrica se puede
cambiar de acuerdo con la altura de
un garaje.
Cuando se cambia la posición
1. Detenga la compuerta trasera en la
posición deseada.
2. Pulse el interruptor de cierre de
compuerta trasera eléctrica durante
aproximadamente tres segundos.
Se escuchan dos pitidos para
indicar que se ha completado el
cambio de la posición.
Antes de conducir
Puertas y cerraduras
3-30

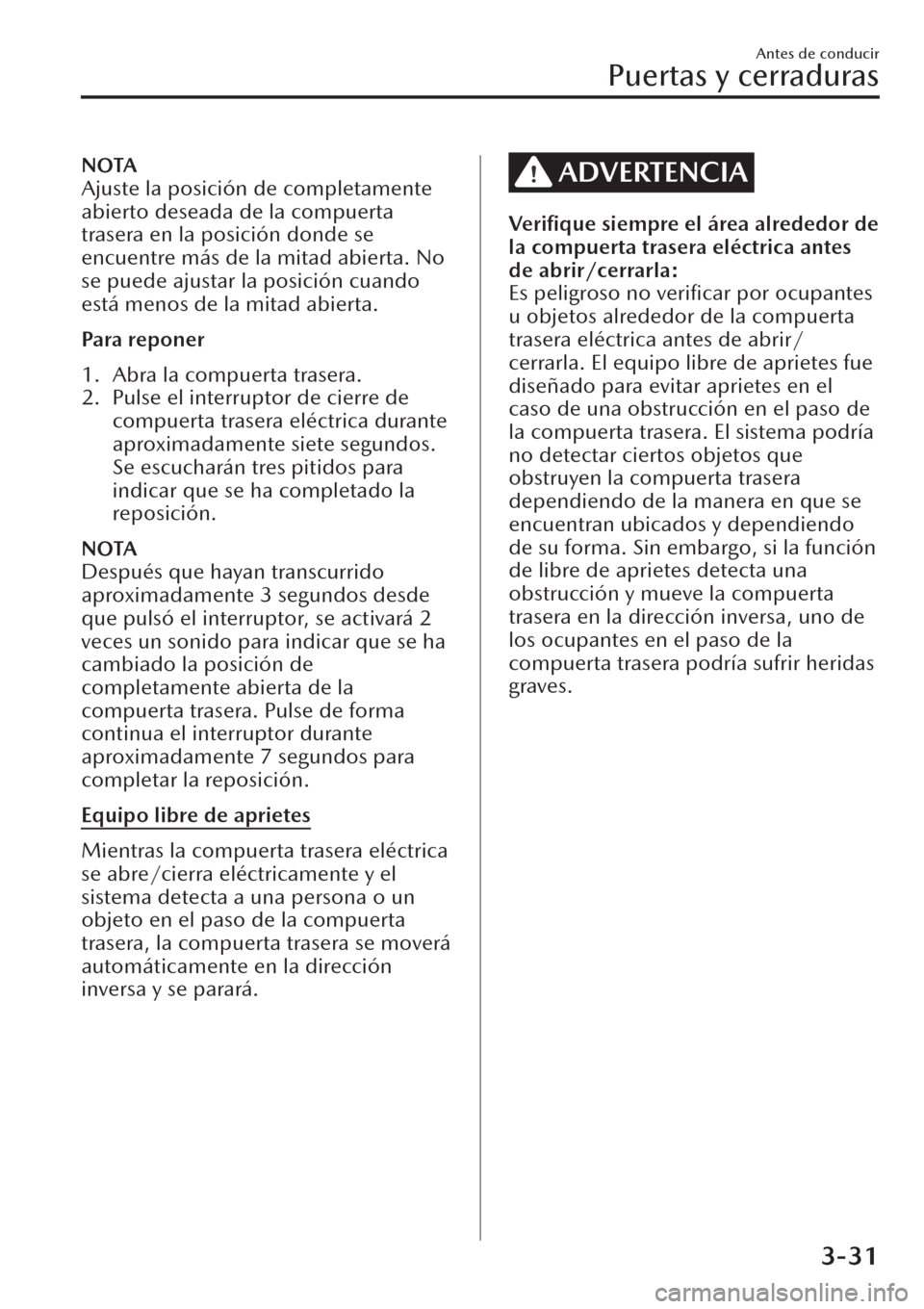

NOTA
Ajuste la posición de completamente
abierto deseada de la compuerta
trasera en la posición donde se
encuentre más de la mitad abierta. No
se puede ajustar la posición cuando
está menos de la mitad abierta.
Para reponer
1. Abra la compuerta trasera.
2. Pulse el interruptor de cierre de
compuerta trasera eléctrica durante
aproximadamente siete segundos.
Se escucharán tres pitidos para
indicar que se ha completado la
reposición.
NOTA
Después que hayan transcurrido
aproximadamente 3 segundos desde
que pulsó el interruptor, se activará 2
veces un sonido para indicar que se ha
cambiado la posición de
completamente abierta de la
compuerta trasera. Pulse de forma
continua el interruptor durante
aproximadamente 7 segundos para
completar la reposición.
Equipo libre de aprietes
Mientras la compuerta trasera eléctrica
se abre/cierra eléctricamente y el
sistema detecta a una persona o un
objeto en el paso de la compuerta
trasera, la compuerta trasera se moverá
automáticamente en la dirección
inversa y se parará.
ADVERTENCIA
Verifique siempre el área alrededor de
la compuerta trasera eléctrica antes
de abrir/cerrarla:
Es peligroso no verificar por ocupantes
u objetos alrededor de la compuerta
trasera eléctrica antes de abrir/
cerrarla. El equipo libre de aprietes fue
diseñado para evitar aprietes en el
caso de una obstrucción en el paso de
la compuerta trasera. El sistema podría
no detectar ciertos objetos que
obstruyen la compuerta trasera
dependiendo de la manera en que se
encuentran ubicados y dependiendo
de su forma. Sin embargo, si la función
de libre de aprietes detecta una
obstrucción y mueve la compuerta
trasera en la dirección inversa, uno de
los ocupantes en el paso de la
compuerta trasera podría sufrir heridas
graves.
Antes de conducir
Puertas y cerraduras
3-31

PRECAUCIÓN
Los sensores están instalados a ambos
extremos de la compuerta trasera
eléctrica. Tenga cuidado de no
permitir que los sensores se rayen o
dañen con objetos afilados, de lo
contrario la compuerta trasera podría
no volver a abrirse/cerrarse
automáticamente. Además, si el
sensor se daña mientras la compuerta
trasera se está cerrando
automáticamente, el sistema se
detendrá.
1. Sensor
NOTA
El equipo libre de aprietes no se activa
durante la operación de cierre fácil
cuando la compuerta trasera eléctrica
se encuentre entre la posición de casi
cerrado y la posición de puerta
completamente cerrada.
Cuando la compuerta trasera eléctrica
se está moviendo para abrirse/cerrarse
y se detecta una obstrucción, se
escuchará un bip y la compuerta
trasera se moverá en la dirección
inversa y se parará.
Cierre fácil de la compuerta trasera
El sistema de cierre fácil cierra
automática y completamente la
compuerta trasera desde la posición
de casi cerradas.
Este sistema también funciona cuando
la compuerta trasera se cierra
manualmente.
ADVERTENCIA
Al cerrar la compuerta trasera,
siempre mantenga las manos y los
dedos lejos de la compuerta trasera:
Es peligroso colocar las manos o dedos
cerca de la compuerta trasera debido a
que la compuerta trasera se cierra
automáticamente desde la posición
casi cerrada, y se podría apretar y
lastimar las manos y los dedos.
NOTA
xSi pulsa el abridor eléctrico de la
compuerta trasera mientras la
función de sistema de cierre fácil
está funcionando, se puede abrir la
compuerta trasera.
xSi la compuerta trasera se abre/
cierra repetidamente en un período
corto de tiempo, la función de cierre
fácil podría no funcionar. Espere por
aproximadamente 2 segundos y
luego intente de nuevo.
Antes de conducir
Puertas y cerraduras
3-32

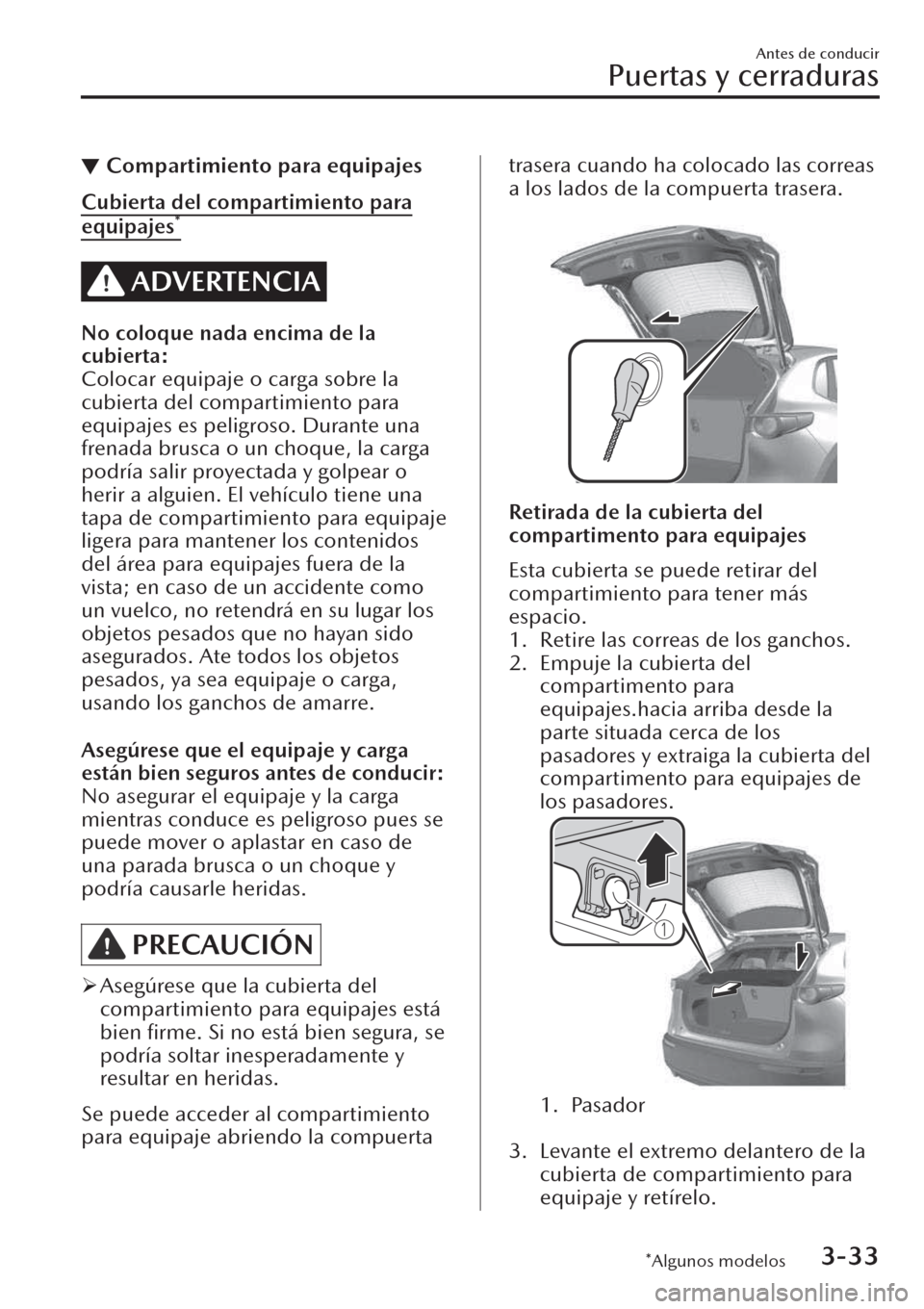

▼Compartimiento para equipajes
Cubierta del compartimiento para
equipajes*
ADVERTENCIA
No coloque nada encima de la
cubierta:
Colocar equipaje o carga sobre la
cubierta del compartimiento para
equipajes es peligroso. Durante una
frenada brusca o un choque, la carga
podría salir proyectada y golpear o
herir a alguien. El vehículo tiene una
tapa de compartimiento para equipaje
ligera para mantener los contenidos
del área para equipajes fuera de la
vista; en caso de un accidente como
un vuelco, no retendrá en su lugar los
objetos pesados que no hayan sido
asegurados. Ate todos los objetos
pesados, ya sea equipaje o carga,
usando los ganchos de amarre.
Asegúrese que el equipaje y carga
están bien seguros antes de conducir:
No asegurar el equipaje y la carga
mientras conduce es peligroso pues se
puede mover o aplastar en caso de
una parada brusca o un choque y
podría causarle heridas.
PRECAUCIÓN
¾Asegúrese que la cubierta del
compartimiento para equipajes está
bien firme. Si no está bien segura, se
podría soltar inesperadamente y
resultar en heridas.
Se puede acceder al compartimiento
para equipaje abriendo la compuerta
trasera cuando ha colocado las correas
a los lados de la compuerta trasera.

Retirada de la cubierta del
compartimento para equipajes
Esta cubierta se puede retirar del
compartimiento para tener más
espacio.
1. Retire las correas de los ganchos.
2. Empuje la cubierta del
compartimento para
equipajes.hacia arriba desde la
parte situada cerca de los
pasadores y extraiga la cubierta del
compartimento para equipajes de
los pasadores.
1. Pasador

3. Levante el extremo delantero de la
cubierta de compartimiento para
equipaje y retírelo.
Antes de conducir
Puertas y cerraduras
*Algunos modelos3-33
