2019 MAZDA MODEL CX-30 ESP

PRECAUCIÓN
¾El alcance de detección del sensor de estacionamiento tiene unos límites. Por
ejemplo, es posible que no se detecten las obstrucciones que se aproximan desde
el lateral y los objetos de poca altura. Siempre confirme visualmente la seguridad
alrededor del vehículo al conducir.
Para obtener más detalles, consulte la información sobre la indicación de
detección de obstáculos del sensor de estacionamiento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en la página 4-279.
¾No gire el volante más hasta que el vehículo haya pasado la obstrucción incluso si
la obstrucción no está visible en la vista lateral. Si el volante se gira incluso más, el
vehículo contactará la obstrucción cuando se gira una curva cerrada.
NOTA
xDebido a que puede haber diferencia entre la imagen exhibida en la pantalla y las
condiciones actuales, verifique siempre la seguridad del área alrededor en los
espejos y directamente con sus ojos mientras conduce.
xAunque el objeto mostrado en la pantalla como un bordillo o una línea de
división de un espacio de estacionamiento, y las líneas de guía en paralelo del
vehículo parezcan estar en paralelo, podrían no estar en paralelo.
▼Vista superior/vista trasera
Use la vista superior/vista trasera para ayudarse a comprobar la seguridad del área
alrededor cuando acelera desde una parada, un estacionamiento o al parar el
vehículo.
Al conducir
i-ACTIVSENSE
4-226

Viendo la pantalla

Visualización/icono Contenido
(1) Icono de neumático Indica la dirección del neumático. Se mueve en conjunto
con el funcionamiento del volante.
(2) Líneas de trayecto proyectado del
vehículo (amarillo y rojo)Indica el trayecto proyectado aproximado del vehículo.
Se mueve en conjunto con el funcionamiento del volan-
te.
a) Indica el trayecto por el que se espera que pase el
borde del parachoques trasero.
a) Indica el trayecto por el que se espera que pase el la-
do exterior del vehículo.
(3) Líneas de ancho de vehículo exten-
dido (azul)Estas líneas de guía indican el ancho aproximado del ve-
hículo.
(4) Líneas de guía de distancia del tra-
yecto proyectado del vehículo
(amarillo y rojo)Estas líneas de guía indican la distancia aproximada a un
punto medido desde la parte trasera del vehículo (desde
el extremo del parachoques).
xLa línea rojas indica el punto situado aproximadamen-
te a 0,5 m del extremo trasero del parachoques.
xLas líneas de color amarillo indican los puntos situados
a una distancia comprendida entre 1 m y 2 m desde el
extremo trasero del parachoques.
NOTA
El ajuste se puede cambiar de manera que no se exhiban las líneas del trayecto
proyectado del vehículo.
Consulte la sección Configuraciones en el manual del propietario de Mazda
Connect.
Cómo utilizar la función de líneas del trayecto proyectado del vehículo
Al conducir
i-ACTIVSENSE
4-228

PRECAUCIÓN
¾La parte delantera del vehículo oscila mucho al girar el volante en marcha atrás.
Mantenga una distancia suficiente entre el vehículo y el obstáculo.
¾El alcance de detección del sensor de estacionamiento tiene unos límites. Por
ejemplo, es posible que no se detecten las obstrucciones que se aproximan desde
el lateral y los objetos de poca altura. Siempre confirme visualmente la seguridad
alrededor del vehículo al conducir.
Para obtener más detalles, consulte la información sobre la indicación de
detección de obstáculos del sensor de estacionamiento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en la página 4-279.
NOTA
xDebido a que puede haber una diferencia entre la imagen exhibida en la pantalla,
como la indicada a continuación, y las condiciones reales al estacionar, siempre
verifique la seguridad en la parte trasera del vehículo y el área alrededor
directamente con sus ojos.
xA pesar de que el extremo trasero del espacio de estacionamiento (o garaje)
exhibido en la pantalla y las líneas de guía de distancia aparecen paralelas,
podría no ser realmente paralelas.
xCuando estacione en un espacio con una línea divisoria solo de un lado del
espacio de estacionamiento, a pesar que la línea de división y la línea de guía de
ancho de vehículo puede aparecer paralela, pero realmente no ser paralelas en
el suelo.
xLo siguiente muestra un ejemplo del estacionamiento del vehículo cuando el
volante se gira hacia la izquierda mientras se da marcha atrás el vehículo. Al hacer
marcha atrás en un espacio de estacionamiento desde el sentido contrario, el
volante se gira en sentido contrario.
Al conducir
i-ACTIVSENSE
4-229

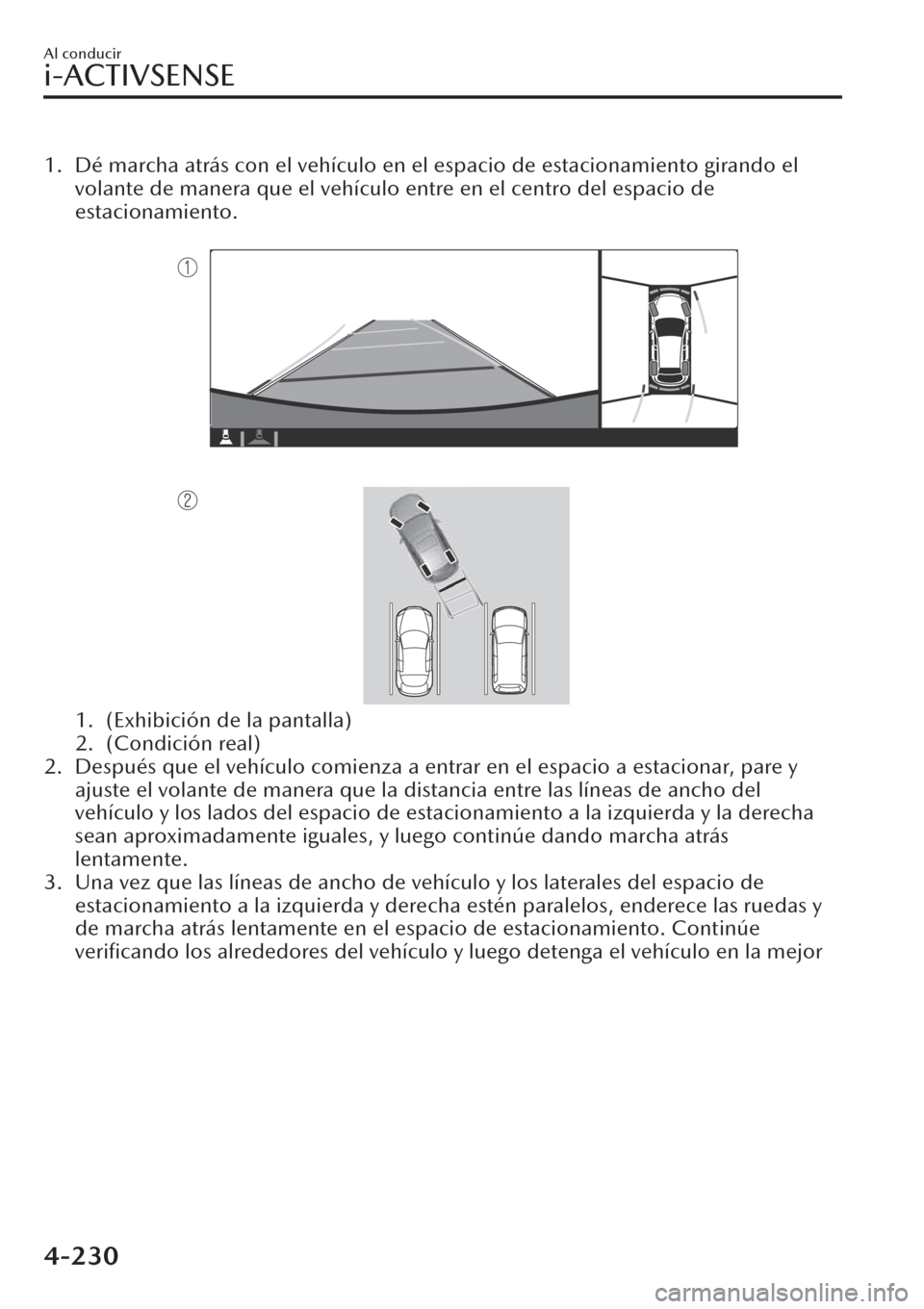

1. Dé marcha atrás con el vehículo en el espacio de estacionamiento girando el
volante de manera que el vehículo entre en el centro del espacio de
estacionamiento.

1. (Exhibición de la pantalla)
2. (Condición real)
2. Después que el vehículo comienza a entrar en el espacio a estacionar, pare y
ajuste el volante de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha
sean aproximadamente iguales, y luego continúe dando marcha atrás
lentamente.
3. Una vez que las líneas de ancho de vehículo y los laterales del espacio de
estacionamiento a la izquierda y derecha estén paralelos, enderece las ruedas y
de marcha atrás lentamente en el espacio de estacionamiento. Continúe
verificando los alrededores del vehículo y luego detenga el vehículo en la mejor
Al conducir
i-ACTIVSENSE
4-230

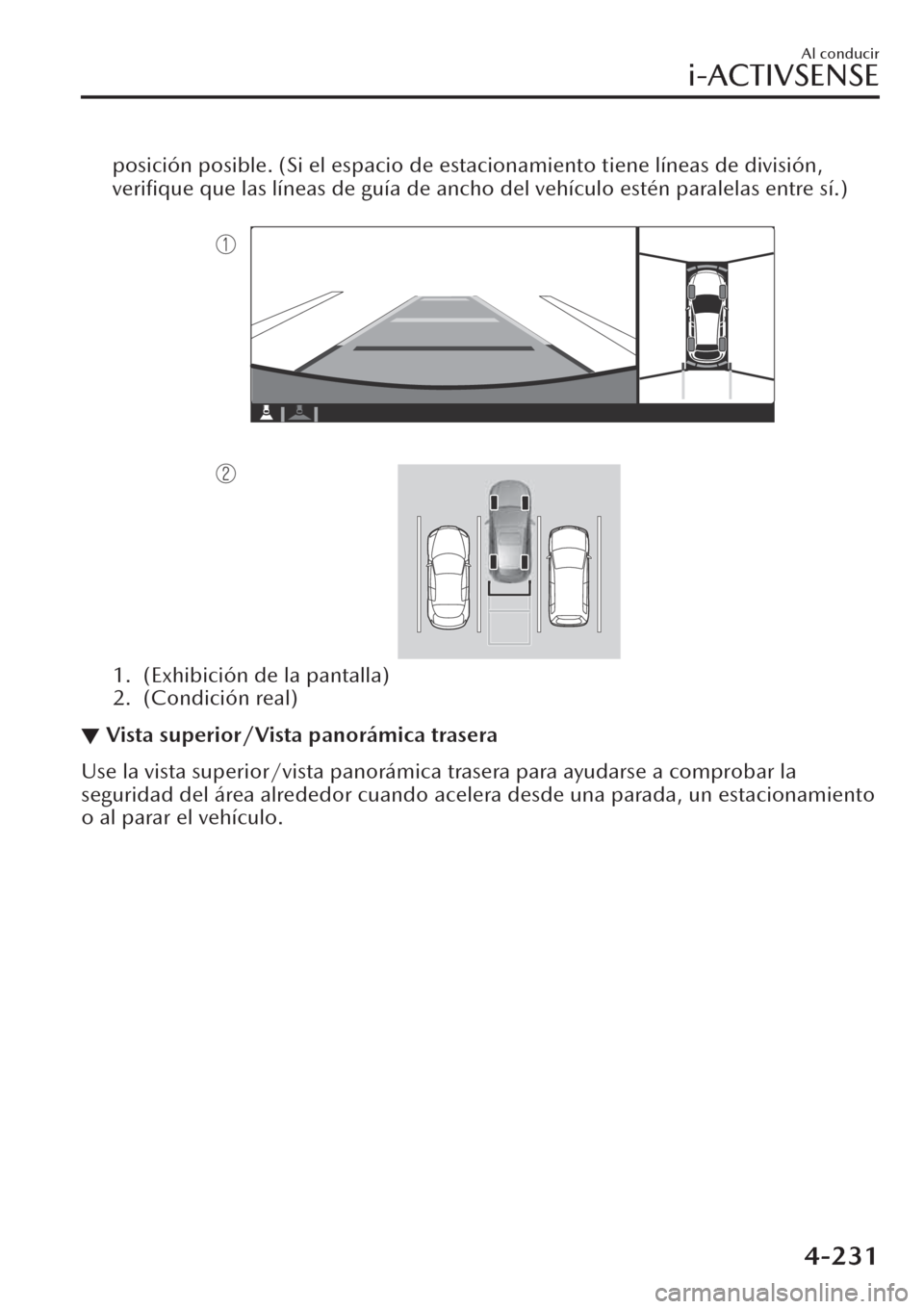

posición posible. (Si el espacio de estacionamiento tiene líneas de división,
verifique que las líneas de guía de ancho del vehículo estén paralelas entre sí.)

1. (Exhibición de la pantalla)
2. (Condición real)
▼Vista superior/Vista panorámica trasera
Use la vista superior/vista panorámica trasera para ayudarse a comprobar la
seguridad del área alrededor cuando acelera desde una parada, un estacionamiento
o al parar el vehículo.
Al conducir
i-ACTIVSENSE
4-231

Cámara de detección
delantera (FSC)
*
▼Cámara de detección delantera
(FSC)
Su vehículo está equipado con una
cámara sensora hacia adelante (FSC).
La cámara sensora hacia adelante
(FSC) está ubicada cerca del espejo
retrovisor y es usada por los siguientes
sistemas.
xSistema de control de luces de
carretera (HBC)
xFaros LED adaptativos (ALH)xSistema de aviso de cambio de carril
(LDWS)
xSistema de reconocimiento de
señales de tránsito (TSR)
xAlerta de distancia y velocidad (DSA)xAlerta de atención de conductor
(DAA)
xSistema de control de velocidad del
radar de Mazda (MRCC)
xControl de crucero de radar de
Mazda y de la función Stop & Go
(MRCC con función Stop & Go)
xSistema de asistencia de mantención
en carril (LAS)
xAsistencia de crucero y tráfico (CTS)xSistema de ayuda inteligente para el
frenado (SBS)
1. Cámara de detección delantera
(FSC)

La cámara sensora hacia adelante
(FSC) determina las condiciones
adelante del vehículo al viajar durante
la noche y detecta los carriles de
tránsito. La distancia en la que la
cámara sensora hacia adelante (FSC)
puede detectar objetos varía
dependiendo de las condiciones de
alrededor.
ADVERTENCIA
No modifique la suspensión:
Si se cambia la altura o inclinación del
vehículo, el sistema no podrá detectar
los vehículos delante suyo. Esto
resultará en que el sistema no
funcionará normalmente o funcione
por error, lo cual puede producir un
accidente grave.
PRECAUCIÓN
¾No aplique accesorios, adhesivos o
películas en el parabrisas cerca de la
cámara sensora hacia adelante
(FSC).
Si el área situada delante del
objetivo de la cámara de detección
delantera (FSC) está obstruida, el
sistema no funcionará
correctamente. Por consiguiente,
cada sistema podría no funcionar
normalmente lo que podría provocar
un accidente inesperado.
¾No desarmar o modificar la cámara
de detección delantera (FSC).
Al conducir
i-ACTIVSENSE
4-240*Algunos modelos

Desarmar o modificar la cámara de
detección delantera (FSC) provocará
un funcionamiento incorrecto o un
error de funcionamiento. Por
consiguiente, cada sistema podría no
funcionar normalmente lo que
podría provocar un accidente
inesperado.
¾Ponga atención con los siguientes
cuidados para asegurarse el
funcionamiento correcto de la
cámara sensora hacia adelante
(FSC).
¾Tenga cuidado de no rayar el
objetivo de la cámara sensora
hacia adelante (FSC) ni permitir
que se ensucie.
¾No desmonte la cubierta de la
cámara sensora hacia adelante
(FSC).
¾No coloque objetos que reflejen
luz en el panel de instrumentos.
¾Mantenga siempre limpio el vidrio
del parabrisas alrededor de la
cámara limpiando el polvo o el
empañamiento. Use el
desempañador de parabrisas para
eliminar el empañamiento del
parabrisas.
¾Consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda) para limpiar el
interior del parabrisas alrededor de
la cámara de detección delantera
(FSC).
¾Consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda) antes de
realizar reparaciones alrededor de
la cámara de detección delantera
(FSC).¾La cámara sensora hacia adelante
(FSC) está instalada en el
parabrisas. Consulte a un técnico
experto (le recomendamos un
técnico autorizado Mazda) para
cambiar y reparar el parabrisas.
¾Cuando limpie el parabrisas, no
permita que limpiadores de
cristales o líquidos de limpieza
similares hagan contacto con el
objetivo de la cámara sensora
hacia adelante (FSC). Además, no
toque el objetivo de la cámara
sensora hacia adelante (FSC).
¾Al realizar reparaciones alrededor
del espejo retrovisor, consulte a un
técnico experto (le recomendamos
un técnico autorizado Mazda).
¾Consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda) respecto a la
limpieza del objetivo de la cámara.
¾No golpee o aplique demasiada
fuerza a la cámara sensora hacia
adelante (FSC) o el área alrededor
de ella. Si se golpea fuerte la
cámara de detección delantera
(FSC) o si hay rajaduras o daños
causados por piedras que vuelan o
suciedad a su alrededor, deje de
usar los siguientes sistemas y
consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda).
¾Sistema de control de luces de
carretera (HBC)
¾Faros LED adaptativos (ALH)
¾Sistema de aviso de cambio de
carril (LDWS)
¾Sistema de reconocimiento de
señales de tránsito (TSR)
¾Alerta de distancia y velocidad
(DSA)
¾Alerta de atención de conductor
(DAA)
Al conducir
i-ACTIVSENSE
4-241

¾Sistema de control de velocidad
del radar de Mazda (MRCC)
¾Control de crucero de radar de
Mazda y de la función Stop & Go
(MRCC con función Stop & Go)
¾Sistema de asistencia de
mantención en carril (LAS)
¾Asistencia de crucero y tráfico
(CTS)
¾Sistema de ayuda inteligente
para el frenado (SBS)
¾La dirección en que se apunta la
cámara sensora hacia adelante
(FSC) ha sido ajustada con
precisión. No cambie la posición
de instalación de la cámara
sensora hacia adelante (FSC) ni la
desmonte. De lo contrario, podría
resultar en daños o
malfuncionamientos.
¾Use siempre neumáticos para todas
las ruedas que sean del tamaño
especificado, y el mismo fabricante,
marca y diseño. Además, no use
neumáticos con patrones de
desgaste diferentes en el mismo
vehículo ya que el sistema podría no
funcionar normalmente.
¾La cámara de detección delantera
(FSC) incluye una función para
detectar un parabrisas sucio e
informar al conductor; sin embargo,
dependiendo de las condiciones,
podría no detectar bolsas de
compras, hielo o nieve en el
parabrisas. En esos casos, el sistema
no podría determinar precisamente
un vehículo delante de Ud. y podría
no funcionar normalmente.
Conduzca siempre cuidadosamente
y preste atención al camino por
delante.NOTA
xEn los siguientes casos, la cámara de
detección delantera (FSC) no podrá
detectar objetos correctamente, y
cada sistema será incapaz de
funcionar normalmente.
xLa altura del vehículo delante del
suyo es baja.
xConduce su vehículo a la misma
velocidad que el vehículo delante
del suyo.
xLos faros no están encendido
durante la noche o cuando
conduce por un túnel.
xEn los siguientes casos, la cámara de
detección delantera (FSC) podría no
detectar objetos correctamente.
xBajo condiciones de mal tiempo
como lluvia, niebla y nieve.
xSe usa el lavador o no se usan los
limpiaparabrisas cuando está
lloviendo.
xHielo, niebla, nieve, helada, lluvia,
suciedad o materias extrañas como
una bolsa de plástico pegada al
parabrisas.
xCamiones con plataformas de
carga bajas y vehículos con perfiles
extremadamente bajos o altos.
xAl conducir próximo a paredes sin
un patrón (incluyendo cercas y
paredes con rayas longitudinales).
xLas luces traseras del vehículo
situado delante del suyo están
apagadas.
xHay un vehículo fuera del rango de
iluminación de los faros.
xEl vehículo está dando una curva
cerrada, o al ascender o descender
una pendiente pronunciada.
xAl entrar o salir de un túnel.xSe carga equipaje pesado que
hace que el vehículo se incline.
Al conducir
i-ACTIVSENSE
4-242
